Номер по Госреестру СИ: 49898-12
49898-12 Установка поверочная расходомерная
(ИРС-М)
Назначение средства измерений:
Установка поверочная расходомерная ИРС-М (далее установка) предназначена для градуировки и поверки расходомеров жидкого натрия объемно - временным методом и методом сличения.
Внешний вид.
Установка поверочная расходомерная
Рисунок № 1
Внешний вид.
Установка поверочная расходомерная
Рисунок № 2
Внешний вид.
Установка поверочная расходомерная
Рисунок № 3
Внешний вид.
Установка поверочная расходомерная
Рисунок № 4
Внешний вид.
Установка поверочная расходомерная
Рисунок № 5
Внешний вид.
Установка поверочная расходомерная
Рисунок № 6
Внешний вид.
Установка поверочная расходомерная
Рисунок № 7
Внешний вид.
Установка поверочная расходомерная
Рисунок № 8
Внешний вид.
Установка поверочная расходомерная
Рисунок № 9
Внешний вид.
Установка поверочная расходомерная
Рисунок № 10
Программное обеспечение
Компьютерная программа управления, разработанная в среде LabVIEW8.6, работает под операционной системой Windows XP. Программа предусматривает автоматический сбор и математическую обработку результатов измерений модулями I-7018Z, I-7033, I7059 и архивирование результатов измерений. Электромагнитные преобразователи расхода жидкого натрия с компьютерной программой установки имеют связь через модуль конвертеров интерфейсов USB-RS485 I-7583. Работа мерного бака автономна и связи с органами управления установкой не имеет.
Программа обработки данных по измерениям построена по модульному принципу. Программа предусматривает ввод в базу данных результатов испытаний, хранение данных по заводским номерам поверяемых расходомеров.
Идентификационные данные программного обеспечения.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
IRS-M |
IRS-M.EXE |
1.0.0 |
1D7D8448 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта установки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
содержатся в руководстве по эксплуатации А.5175РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке поверочной расходомерной ИРС-М
-
1. ГОСТ 8.374-80. "Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемного расхода воды в диапазоне от 2,8-10-8 до 2,8-10-2 м3/с.
-
2. ГОСТ Р 8.682-2009. "Государственная система обеспечения единства измерений. Мерники металлические образцовые. Методика поверки".
-
3. Техническая документация на установку поверочную расходомерную ИРС-М.
Поверка
Поверкаосуществляется по методике МП 49898-12 "ГСИ. Установка поверочная расходомерная ИРС-М. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в марте 2012 г.
Основное поверочное оборудование:
- мерник 1-го разряда типа M1 Р -100-01, вместимость 100 дм3;
- цилиндр мерный 2- го класса точности по ГОСТ 1770-74, вместимость 2 дм3;
- термоэлектрические преобразователи температуры КЦУП.405221.302 ТУ класс допуска 2 по ГОСТ Р.8.585-2001;
- секундомер "Счет-1М" ТС5.002.01-07ТУ , пределы допускаемой абсолютной погрешности измерений ± (6-10-5 Т + 0,001) с, где Т - значение измеряемого интервала в секундах в диапазоне от 0,01 до 999,999 с;
- термометр ТЛ-4 ГОСТ 28498-90 от 0 до 50 оС с ценой деления 0,1 оС.
Изготовитель
ФГУП "Государственный Научный Центр Российской Федерации Физико - энергетический институт имени А.И. Лейпунского"249033, Калужская обл., г. Обнинск, пл. Бондаренко, 1 тел. +7(48439) 98412, факс +7(48439) 68225.
E-mail: postbox@ippe.ru
Испытательный центр
ГЦИ СИ ФГУП " ВНИИМС" (аттестат аккредитации № 30004-08)119361, Москва, ул. Озерная, 46 тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail: office@vniims.ru
Установка состоит из двух независимых контуров. Все системы установки представлены на его принципиальной технологической схеме (рис. 1).
В состав 1 контура входят:
-
- насос НЭ2 (ВИН 8/20) (рис. 2);
-
- жидкометаллический коллектор (пять параллельных трубопроводов
0 48 х 4мм) (рис. 3);
-
- дроссель ЭМД 2/10;
-
- бак стабилизации Б3 (V = 0,1 м3) (рис. 4);
-
- бак мерный Б4 (V = 0,8 м3) (рис. 4);
-
- контрольные электромагнитные преобразователи расхода жидкого натрия (рис. 3);
В состав 2 контура входят:
-
- насос НЭ1 (ЦЛИН 4/80) (рис. 2);
-
- трубопроводы 0 108 х 5мм, 0 89 х 4,5 мм;
-
- вентили Dy 100 с ручным приводом.
Для заполнения и дренирования 1 и 2 контуров установки служит сливной бак вме-
3 стимостью 2 м .
Принцип действия установки основан на сравнении выходного сигнала градуируемого или поверяемого расходомера жидкого натрия с величиной расхода жидкого натрия, определяемого по времени заполнения мерного резервуара известного объема либо с показаниями контрольных электромагнитных преобразователей расхода КЭПР жидкого натрия, входящих в состав установки.
Прокачка натрия по 1 контуру осуществляется электромагнитным насосом НЭ2 (ВИН 8/20). Прокачка натрия по 2 контуру осуществляется насосом НЭ1 (ЦЛИН 4/80). К верхней точке контуров подсоединен расходный бак Б2 (V = 0,8 м3). Бак стабилизации Б3 (V = 0,1 м3), входящий в состав 1 контура служит для подавления колебаний расхода натрия в процессе его циркуляции по контуру.
Измерение расхода натрия объемно - временным способом осуществляется при помощи мерного резервуара (V = 293,98 ± 0,433 дм3 при температуре 20 °С), входящего в состав мерного бака Б4 (V = 0,8 м3), оборудованного двумя контактными сигнализаторами уровня, установленными в горловинах мерного резервуара, и счетчика времени "Счет-1М". Заполнение мерного бака происходит путем перекачки натрия из расходного бака Б2. Верхний предел расхода натрия, измеряемого объемно - временным способом, составляет 20 м3/ч.
Для расширения диапазона измеряемого расхода натрия до 100 м3/ч (2 контур) служат пять параллельных трубопроводов с установленными на них КЭПР, которые объединены двумя коллекторами и включены во 2 контур. Каждый из КЭПР калиброван при помощи объемно - временного метода в диапазоне расхода натрия 2 - 20 м3/ч. Это позволяет осуществлять градуировку и поверку расходомеров натрия методом сличения до верхнего предела расхода натрия 100 м3/ч.
Б1
UBK64
_
Места пломбирования
Места пломбирования
ВН33
^ВК30
48 х 4
ВН60
ЛВП4
(~) 32 х 3,5
Б2
ВН62 32 х 3,5
ВК27
Б3 ВК53
ВК73
ВК32
ВК3
ВН13
BZ16
< >
BZ15
:ф|€)
ВК55
=4
BZ1
ВН14
BZ3
ВН16
п
ВК63
НЭ2 (ВИН-П)
НЭ1(ЦЛИН)
и
I ВК17
(^) ВН47-1
ВК68 ВК75
<412 Ц §
ВН43Я0
ВК80 ZZM
ВК4
и
(СВК24
ВН11 С;)
ВК52^ ВН4
ВН12
108 х 5.
ВН5
ВН32
ВК54
ДВН6
ВК23У
ВК31
к и
ВН2
4Х-
ВК72
25x3,5 W ВН30
^ВК57 ВК56
|GZ ВК58
XL
ВН15
ВК8
ВН47-2
ВН10
их
KZBK29 ||ВК71 || ВК61
UВК2 48x4
У ВК6
ВН26
ВН44
X
ВН19
ВН25
108 х 5
KZ ВК79
I
ВН40
н
ВК25 Z>
ЛВП3
Рис. 1 Схема технологическая принципиальная установки поверочной расходомерной ИРС-М
Насос
ЦЛИН 4/80
Насос
ВИН 8/20
Рис. 2 Оборудование установки на отметке + 0,0

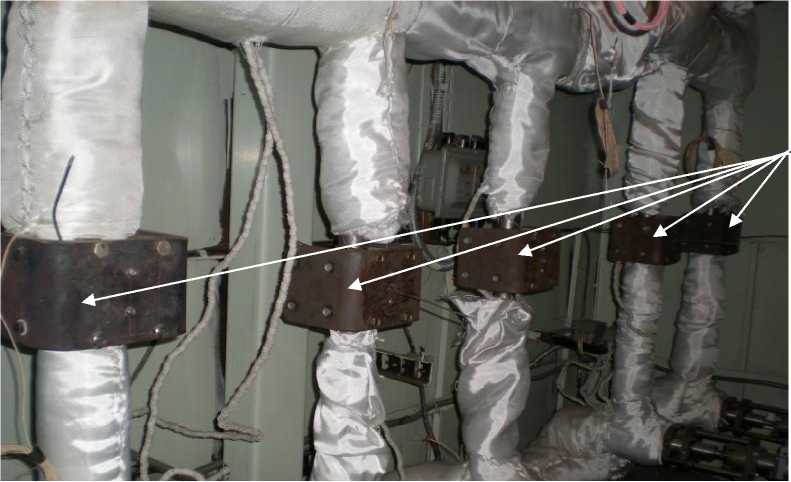

Рис. 3 Жидкометаллический коллектор, отметка +4,2
Контрольные электромагнитные преобразователи расхода жидкого натрия
Рис. 4 Оборудование на отметке + 9,6
Бак мерный
Бак стабилизации
Бак
расходный
Для очистки натрия от примесей установка снабжена специальным устройством, контроль чистоты натрия осуществляется с помощью индикатора окислов.
Для исключения несанкционированного доступа контактные сигнализаторы уровня РН4, РН5, РН6, РН7 мерного бака Б4 пломбируются (рис. 1)
№ п/п |
Наименование |
Кол. шт./экз |
1 |
Бак мерный А.5054-39, V = 0,8 м3 |
1 |
2 |
Бак стабилизации А.5054-46, V = 0,1 м3 |
1 |
№ п/п |
Наименование |
Кол. шт./экз |
3 |
Бак расходный А.5054-38, V = 0,8 м3 |
1 |
4 |
Ловушка "холодная" |
1 |
5 |
Дроссель ЭМД 2/10 |
1 |
6 |
Пробковый индикатор окислов |
1 |
7 |
Насос ВИН 8/20 |
1 |
8 |
Насос ЦЛИН 4/80 |
1 |
9 |
Жидкометаллический коллектор (пять параллельных трубопроводов 048х4 мм |
1 |
10 |
Контрольный электромагнитный преобразователь расхода жидкого натрия Э.099.Т1537.01.00-02 |
5 |
11 |
Термоэлектрический преобразователь температуры КЦУП.405221.302ТУ |
16 |
12 |
Компьютер РС Intel Core I5 с предустановленной операционной системой Windows XP и средой разработки Lab VIEW |
1 |
13 |
Модуль ввода аналоговых сигналов I-7018Z |
9 |
14 |
Модуль ввода аналоговых сигналов I-7033 |
2 |
15 |
Модуль ввода цифровых сигналов I-7059 |
2 |
16 |
Модуль конвертеров интерфейсов USB-RS485 I-7563 |
1 |
17 |
Установочная программа IRS-M |
1 |
18 |
Руководство по эксплуатации А.5175РЭ |
1 |
19 |
Паспорт А.5175РЭ |
1 |
20 |
Методика поверки |
1 |
Диапазон воспроизводимых расходов, м3 /ч 0,5 - 100
Максимальный расход натрия в 1 контуре, м3/ч
Максимальный расход натрия во 2 контуре, м3/ч
Номинальный объем мерного резервуара, м3
Пределы допускаемой основной относительной погрешности мерного резервуара, % ± 0,15
Дополнительная относительная погрешность мерного резервуара, % /оС 3 0,005
Диапазон преобразователя расхода КЭПР жидкого натрия BZ1, м3/ч 0,5- 20
Диапазон преобразователя расхода КЭПР жидкого натрия BZ2, BZ3, BZ4, BZ5, м3/ч 2 - 20
Дополнительная относительная погрешность КЭПР, %/ оС
Общий объем натрия в установке, м3
Диапазон температуры измеряемой среды, °С от плюс 200
до 450 Относительная погрешность измерений температуры измеряемой среды, %
Максимальное давление в напорной системе установки, МПа (кгс/см2) 0,3 (3,0)
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С от плюс 10
до 40
- относительная влажность окружающего воздуха при температуре 35 °С, % до 98
