Комплексы являются многофункциональными, дистанционными, электронными, показывающими, сигнализирующими устройствами и конструктивно, в зависимости от исполнения (К 1807, К 1807.1, ...К 1807.9), состоят из следующих составных частей:

• - преобразователя промежуточного ФП1807;

• - цифрового тахометрического прибора ТЭ1807;

• - счетчика оборотов ПО1807;

• - блока питания П1807 или П1807-01;

• - преобразователя первичного тахометрического ФП1891 (по отдельному заказу);

• - прибора показывающего Ml618, Ml620, Ml850 (по отдельному заказу).

Комплексы предназначены для работы совместно с установленными на валах роторами, первичными тахометрическими преобразователями ФП1891, изготовленными по ТУ В25-7501.0072-89, показывающими приборами М1618, М1620, изготовленными по ТУ 25-04.3926-80, и Ml850, изготовленными по ТУ 25-04.4019-80.

Принцип действия комплексов основан на бесконтактном способе преобразования частоты вращения вала в электрические сигналы с помощью ротора, установленного на валу, и первичных преобразователей пассивного типа.

Для преобразования частоты вращения ротора в электрические сигналы, в комплексах используется один преобразователь первичный ФП1891, а для определения направления вращения валов - два преобразователя первичных ФП1891, которые формируют частотные сигналы в виде периодически изменяющихся напряжений сдвинутых по фазе на (90±20)° со знаком, соответствующим направлению вращения вала.

Сигналы с преобразователей первичных ФП1891, пропорциональные частоте вращения вала, поступают на входы промежуточного преобразователя ФП1807, где усиливаются, формируются и поступают на цифровой тахометрический прибор ТЭ1807 и счётчик оборотов ПО1807.

Соединительные кабели имеют четыре пары проводников для передачи по ним:

• - напряжения питания для устройств ТЭ1807, ПО1807;

• - частотных сигналов F от преобразователей первичных ПФ 1891, для преобразования в устройствах частоты вращения вала в цифровой код и в логический уровень - (для определения направления вращения);

• - сигналов для обмена информации между устройствами и персональным компьютером по интерфейсу RS-485.

В промежуточном преобразователе ФП1807 выполняются функции обработки, анализа и преобразования информации в электрические сигналы постоянного напряжения (тока) пропорциональные частоте вращения вала; в сигналы о превышении частотой вращения вала заданных значений уставок и о направлении вращения вала.

Цифровой тахометрический прибор ТЭ1807 служит для измерений электрических сигналов, поступающих с преобразователей, и для отображения информации о частоте вращения вала в цифровой форме, о направлении вращения и о состоянии уставок. С помощью клавиатуры ТЭ1807 устанавливаются режимы работы и параметры, требуемые для измерения частоты вращения, как на ТЭ1807, так и на промежуточном преобразователе ФП1807 и на счётчике оборотов ПО 1807.

Счётчик оборотов ПО1807 служит для отображения информации о суммарном числе оборотов вала сосчитанного за время работы комплекса и о направлении вращения вала.

Блок питания П1807 служит для бесперебойного питания составных частей комплекса от одной или двух независимых цепей питания: или -220 В, или 27 В.

Комплекс - многофункциональное программируемое устройство, конфигурация режимов которого устанавливается пользователем, предназначенное для выполнения одной, нескольких или всех вышеперечисленных функций как в автономном режиме, так и под управлением компьютерной программы через последовательный интерфейс.

Метрологически значимая часть программного обеспечения (ПО) комплекса представляет программные продукты:

• - модуль fpl807_CRCl6.hex обеспечивает выполнение функций прибора ФП1807;

• - модуль pol807_CR.C16.hex обеспечивает выполнение функций прибора ПО1807;

• - модуль tel 807_CRC16.hex обеспечивает выполнение функций прибора ТЭ1807.

Информация об установленных значениях параметров комплексов отображается на цифровом тахометрическом устройстве, а информация о числе оборотов - на счётчике оборотов. Кроме того, эта информация передаётся на посты дистанционного управления в цифровом виде по каналу связи RS-485 (по протоколу Modbus RTU).

Потребитель имеет возможность задавать и проверять значения параметров и значения уставок по частоте для всех диапазонов измерений.

В комплексах могут использоваться показывающие приборы М1618, М1620, М1850 -вольтметры (амперметры) постоянного тока, щитовые, магнитоэлектрической системы, стрелочные, на кернах.

Блоки комплекса П1807,  П1807-01,  ФП1807 соответствуют водозащищенному

исполнению (код IP54 по ГОСТ 14254-96), а блоки ТЭ1807, ПО 1807 соответствуют брызгозащищенному исполнению (код IP43 по ГОСТ 14254-96).

Комплексы предназначены для эксплуатации в условиях групп 2.1.1, 2.1.2, 2.3.1, 2.3.3 по ГОСТ РВ 20.39.304-98 с расширением верхнего значения рабочей температуры до 55 °C и имеют общеклиматическое исполнение «О».

Внешний вид комплексов представлен на рисунке 1.

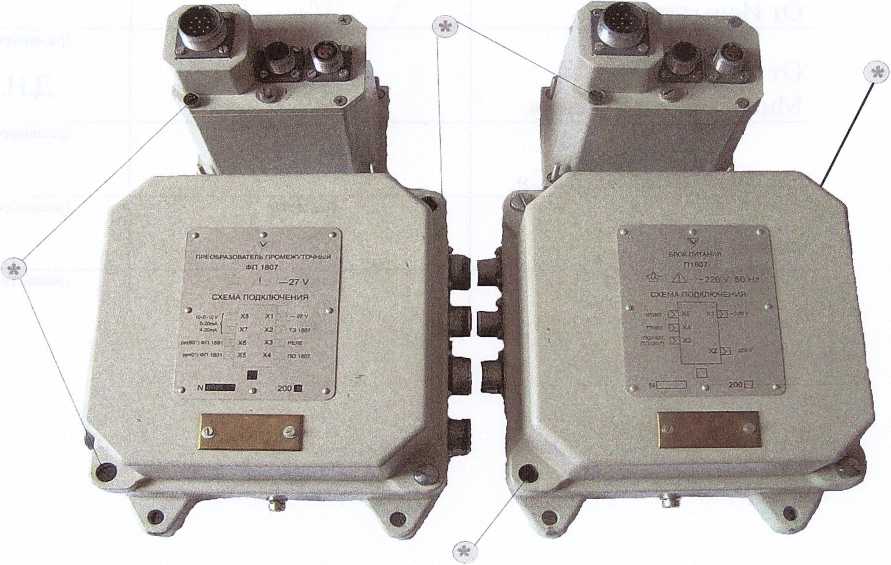

Схемы пломбировки от несанкционированного доступа составных частей комплекса приведены на рисунке 2.

I УСТАВКИ                   ВПЕРЁД

® ® И @

V ТЭ1807 й А -г.» о., ■ «—■ :

Рисунок 1

Рисунок 2

Примечание * - места пломбировки от несанкционированного доступа.

Оттиски поверочных клейм наносятся:

• - в левом верхнем углу верхней крышки прибора ФП1807;

• - в левом верхнем углу лицевых панелей приборов ПО1807 и ТЭ1807.

Комплект поставки комплексов зависит от варианта исполнения и заказа и приведен в таблице 4.

Таблица 4

Примечание - Первичные преобразователи ФП1891 и показывающие приборы Ml618, М1620, Ml850 заказываются и поставляются по отдельному заказу

Диапазоны измерений приведены в таблице 2. Таблица 2

Диапазоны изменений выходного сигнала по напряжению. В:

• - при работе с нереверсивными валами....................................................от 0 до 10;

• - при работе с реверсивными валами..............................от минус 10 до 0 и от 0 до 10.

Направлению вращения вала «ВПЕРЁД» соответствовует положительное напряжение

выходного сигнала.

Диапазоны изменений выходного сигнала по току (независимо от направления вращения вала), мА.............................................................................от 0 до 20 или от 4 до 20.

Диапазон частот сигнала f и конечное значение частот сигнала 1'к первичных преобразователей комплексов, а также диапазоны частотных сигналов F на выходе промежуточного преобразователя ФП1807 комплексов и их конечные значения Fk в зависимости от частот вращения вала и числа зубьев ротора Z определяются по формуле:

f = — -ZK_T = F,

60 ^т

где N - частота вращения вала, об/мин,

Z — число зубьев ротора установленного на валу;

Кт - коэффициент тахометра (по ГОСТ 18303-72).

Пределы допускаемой основной приведенной погрешности измерений в аналоговой форме, %:

• - при работе комплексов с приборами Ml618:..................................................................± 1,0;

- при работе комплексов с приборами М1620, М1850..................................................± 1,5.

Примечание - Погрешность выражается в процентах от конечного значения диапазона измерений при работе комплексов с нереверсивными валами или от суммы конечных значений диапазона измерений при работе комплекса с реверсивными валами.

Вариация показаний - не более полуторакратного абсолютного значения предела допускаемой основной приведенной погрешности.

Пределы допускаемой основной погрешности измерений в цифровой форме, %........±0,2.

Пределы допускаемой основной приведенной погрешности выходного сигнала, % ...±0,25. Пределы допускаемой основной приведённой погрешности срабатывания и отпускания уставок, %.........................................................................................................±0,2.

Пределы допускаемой абсолютной основной погрешности счётчика оборотов ПО1807 приведены в таблице 3.

Таблица 3

Пределы допускаемых дополнительных погрешностей, вызванных:

• - изменением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой в пределах рабочих условий эксплуатации на каждые 10 °C, равны половине пределов допускаемых основных погрешностей;

• - одновременным воздействием повышенной температуры и относительной влажности окружающего воздуха, равны полуторакратным значениям пределов допускаемых основных приведенных погрешностей.

Средняя наработка на отказ комплексов, ч, не менее....................................... 50000.

Напряжение питающей сети переменного тока, В.......................................

Частота питающей сети, Гц....................................................50 ± 2,5 или 400 ± 20.

±27

Напряжение питающей сети постоянного тока, В.......................................27

Потребляемая мощность, В-А, не более

Вт, не более

Габаритные размеры (длина х ширина х высота), мм, не более:

• - преобразователь промежуточный ФП1807............................................226x234x112;

• - цифровой тахометрический прибор ТЭ1807.......................................120x80x163;

• - счетчик оборотов ПО 1807..............................................................120x80x163;

• - блок питания П1807, П1807-01........................................................226x234x112.

Масса, кг, не более:

• - комплекс К1807

• - преобразователь промежуточный ФП1807

• - цифровой тахометрический прибор ТЭ1807

• - счетчик оборотов ПО 1807

• - блок питания П1807, П1807-01

Рабочие условия эксплуатации комплексов:

• - температура окружающего воздуха, °C.......................................от минус 10 до 55;

• - относительная влажность воздуха при температуре 50 °C, %...........................до 100;

- атмосферное давление, кПа..............................................................от 84 до 106,7.
