Номер по Госреестру СИ: 49745-12
49745-12 Толщиномеры ультразвуковые
(WT-600S)
Назначение средства измерений:
Толщиномеры ультразвуковые WT-600S (далее - толщиномеры) предназначены для измерения толщин материалов, полуфабрикатов и готовых изделий эхо-импульсным методом.
Толщиномеры могут применяться в энергетике, нефтегазовом и нефтеперерабатывающем комплексах, машиностроении, металлургической промышленности, на нефте- и газопроводах, железнодорожном транспорте, для контроля паровых котлов и теплотрасс.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.05.2017
Номер записи - 139046
ID в реестре СИ - 361446
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Толщиномер ультразвуковой WT-600S, нет данных, WT-600S, -,
Производитель
Изготовитель - ЗАО "Системы Старманс"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2851 от 2017.12.18 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Толщиномеры ультразвуковые (WT-600S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Системы Старманс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19693-00 01.05.2008 |
Дефектоскопы ультразвуковые, DIO-562 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
1 год | |
|
19693-08 01.08.2013 |
Дефектоскопы ультразвуковые, DIO-562 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
19694-00 01.05.2008 |
Толщиномеры ультразвуковые, DIO-570 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
1 год | |
|
19694-08 01.08.2013 |
Толщиномеры ультразвуковые, DIO-570 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
28896-05 01.04.2010 |
Системы ультразвуковые многоканальные, DIO-2000 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
1 год | |
|
38166-08 |
Дефектоскопы ультразвуковые интерференционные сканирующие, ФАЗУС 2007 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
38166-08 |
Дефектоскопы ультразвуковые интерференционные сканирующие, ФАЗУС 2007 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
40771-09 |
Системы ультразвуковые многоканальные, ФАЗУС 2008 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
40773-09 |
Системы ультразвуковые многоканальные, ФАЗУС 2008 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
46948-11 09.06.2016 |
Дефектоскопы ультразвуковые, DIO-1000 ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
49745-12 05.05.2017 |
Толщиномеры ультразвуковые, WT-600S ЗАО "Системы Старманс" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Толщиномеры ультразвуковые (WT-600S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АНК" (RA.RU.310566) | 3 | 1 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Метролог", г.Краснодар (РОСС RU.0001.310058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АНК" (RA.RU.310566) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Толщиномеры ультразвуковые (WT-600S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4369 | 4640 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5576 | 4640 |
|
ФБУ Омский ЦСМ Омская область |
5087 | 4640 |
|
ФБУ Дагестанский ЦСМ Республика Дагестан |
5163 | 4640 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5069 | 4640 |
Программное обеспечение
Программное обеспечение (ПО) «WT-600S», установленное на толщиномер выполняет следующие функции:
-
- управление электронным блоком толщиномера;
-
- изменение настроек;
-
- отображение результатов измерений на жидкокристаллическом индикаторе.
Для осуществления передачи результатов измерений в персональный компьютер (ПК) через порт RS232 используется ПО «proba2».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО контроля |
WT-600S |
ver. 3.64 |
—* |
- |
|
* Примечание: ПО является встроенным, прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. | ||||
Защита программного обеспечения «WT-600S» от непреднамеренных и преднамеренных изменений соответствует уровню «A» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом и на информационную табличку, расположенную на задней панели электронного блока толщиномера способом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Толщиномеры ультразвуковые WT-600S. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым WT-600S1. ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования».
2. Технические условия «Толщиномеры ультразвуковые WT-600S. Технические условия ТУ 4276-001-56173706-04».
Поверка
Поверкаосуществляется согласно методике поверки «ГСИ. Толщиномеры ультразвуковые WT-600S. Методика поверки. МП 16.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в феврале 2012 года.
Основные средства поверки:
1. Меры из комплекта образцовых ультразвуковых мер КМТ176М-1 в диапазоне толщин от 0,6 до 500 мм. Погрешность от 0,3 до 0,7 %.
Изготовитель
Закрытое акционерное общество «Системы Старманс» (ЗАО «Системы Старманс»)
Адрес: 196084, г. Санкт-Петербург, Люботинский пр-т, д. 8А
Телефон: (812) 380-62-13, Факс: (812) 380-62-14
Е-mail: uzk@testron.ru, Сайт: www.testronspb.ru
Испытательный центр
ГЦИ СИ ФГУП "ВНИИОФИ", аттестат аккредитации № 30003-08 от 30.12.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Толщиномер является ультразвуковым переносным портативным измерительным прибором неразрушающего контроля и предназначен для ручного использования.
Принцип действия толщиномера основан на измерении толщины материала путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных эхо-сигналов.
Определение толщины контролируемого объекта производится по времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до донной поверхности материала и обратно. Ультразвуковая волна, генерируемая преобразователем, проникает в объект контроля, отражается от противоположенной поверхности объекта контроля, возвращаясь обратно на преобразователь, преобразуется в электрический сигнал и после этого обрабатывается электронным блоком. Значение толщины выводится на экране электронного блока в цифровом виде.
Конструктивно толщиномер состоит из электронного блока и преобразователя. Управление толщиномером производится с панели электронного блока. Толщиномер имеет возможность передачи данных измерений в персональный компьютер через порт RS232. Фотография общего вида толщиномера представлена на рисунке 1.

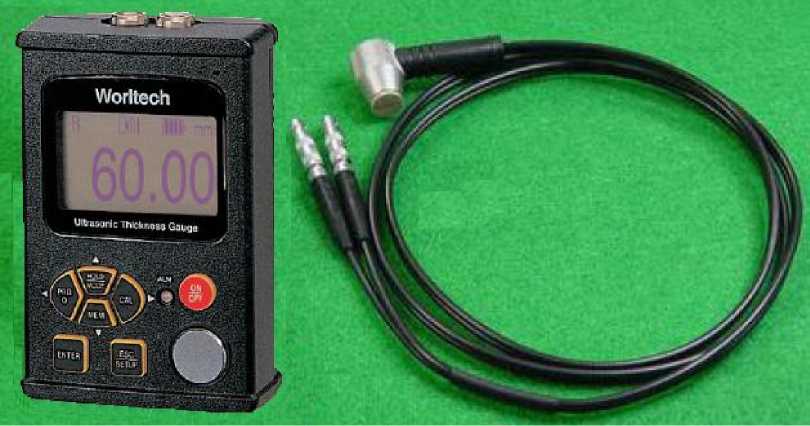

Рисунок 1 - Общий вид толщиномера
|
№ п.п |
Наименование и условное обозначение |
Кол-во |
|
1. |
Электронный блок |
1 шт. |
|
2. |
Преобразователь ультразвуковой WT-DS0510 |
1 шт. |
|
3. |
Преобразователи ультразвуковые WT-DS0110, WT-DT0110, WT-DS0116, WT-DT0116, WT-DS2510, WT-DT2510, WT-DS2516, WT-DT2516, WT-DS0505, WT-DT0505, WT-DS0510, WT-DT0510, WT-DS0516, WT-HDS0510, WT-HDT0510, WT-HDS0510S, WT-HDT0510S, WT-SSD1575, WT-SSD2075, WT-SSD2575 |
* |
|
4. |
Зарядное устройство |
1 шт. |
|
5. |
Кабель для подключения к ПК |
1 шт. |
|
6. |
CD-диск с ПО «proba2» |
1 шт. |
|
7. |
Контактная жидкость |
1 уп. |
|
8. |
Чемодан для транспортировки |
1 шт. |
|
9. |
Руководство по эксплуатации |
1 экз. |
|
№ п.п |
Наименование и условное обозначение |
Кол-во |
|
10. |
Паспорт |
1 экз. |
|
11. |
Методика поверки |
1 экз. |
|
* Примечание: тип и количество зависят от заказа потребителя | ||
приведены в таблице 3. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм |
От 0,6 до 500,0 |
|
Пределы допускаемой абсолютной погрешности измерения толщины, мм:
|
± (0,0ПХ + 1 ед. счета) ± 0,01-Х, где Х - толщина измеряемого объекта, мм |
|
Диапазон устанавливаемых скоростей звука в материале, м/с |
От 500 до 15000 |
|
Дискретность, мм |
0,01 или 0,10 |
|
Питание: встроенный аккумулятор с напряжением, В |
От 3,0 до 3,6 |
|
Габаритные размеры электронного блока (длина х ширина х высота), мм, не более |
94х63х33 |
|
Масса электронного блока с аккумулятором, кг, не более |
0,19 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От минус 10 до плюс 50 От 45 до 90 |
