Номер по Госреестру СИ: 49582-12
49582-12 Трансформаторы напряжения
(НКФ)
Назначение средства измерений:
Трансформаторы напряжения НКФ (далее - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Внешний вид.
Трансформаторы напряжения
Рисунок № 4
Внешний вид.
Трансформаторы напряжения
Рисунок № 5
Внешний вид.
Трансформаторы напряжения
Рисунок № 6
Внешний вид.
Трансформаторы напряжения
Рисунок № 7
Внешний вид.
Трансформаторы напряжения
Рисунок № 8
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся к корпусу трансформатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ
ГОСТ 1983-2001 „Трансформаторы напряжения. Общие технические условия“.
ТУ У 05755559.006-96 „Трансформаторы напряжения серии НКФ. Технические условия“
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- выполнение государственных учётных операций.
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-88 “ГСИ. Трансформаторы напряжения. Методика поверки”.
Перечень основного оборудования, необходимого для поверки
-
1. Трансформатор напряжения ТНО-110-220/0,5/ТНМО-0,5, I разряд, класс точности 0,1; диапазон измерений: первичных напряжений (110/^3 220/^3) кВ, вторичных напряжений 100; 100\3 В;
-
2. Аппарат К 507:
-
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
-
- диапазон измерений 6±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
-
3. Магазин проводимости Р 5054:
-
- диапазон измерений (1,25^25) В^А, класс точности 4.
Изготовитель
КОММАНДИТНОЕ ОБЩЕСТВО „ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙ АППАРАТУРЫ - ВАКАТОВ“ И КОМПАНИЯ“,Трансформаторы представляют собой конструкцию однофазного, трёхобмоточного устройства, которое состоит из нескольких магнитопроводов с обмотками. Первичная обмотка предназначена для включения на фазное напряжение.
Типоисполнения трансформаторов отличаются наибольшим напряжением, номинальным напряжением первичной и вторичных обмоток, классами точности, климатическим исполнением.
Структура условного обозначения трансформаторов:
Н К Ф - Х Х Х Х - Х________Конструктивное исполнение (И-повышенные требования к электрической прочности изоляции; М-трансформатор с двумя основными вторичными обмотками, Г-герметичный)
______________ Климатическое исполнение и категория размещения по ГОСТ 15150-69
----------------- Уровень загрязнения по МЭК 60044-2 ---------------------Наибольшее напряжение оборудования, кВ ________________________С фарфоровой покрышкой
-------------------------Электромагнитный каскадный
Трансформатор напряжения
Трансформаторы напряжения НКФ приведены на рисунках 1-6.
wermo установки ало мВи пломбируется государственным поВерите лек
место установки пломбы пломбируется государственным поберите.лем
место установки пломбы пломба предприятия-изготовителя
место установки пломбы пломба предприятия-изготовителя

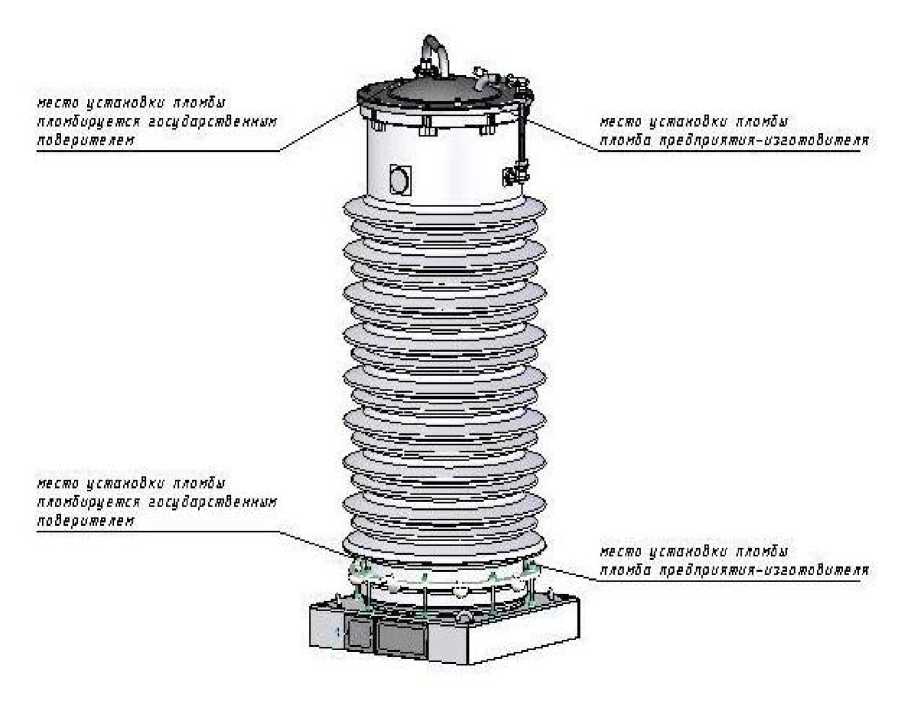

Рис.1- Трансформатор напряжения НКФ-123 II
«еслгр плопйы
ПЛОпйиру ЕМСЯ ЗОСу даре тйЕЯНЫП ПойеритЕПЕП
песто у стопойки плопйы плопйируется госудирстйеннып ПойеритЕЛЕП
песто у стопойки плопйьс плопйируется гасударстйеннып пойерителеп
песто у ста нойки плопйы плопйируется госудорстйЕннып пойерителеп

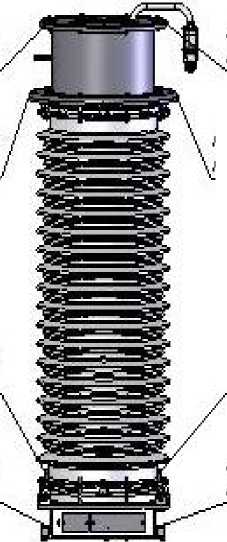

Рис.2 - Трансформаторы напряжения НКФ-123 III, НКФ-123-И
песто у сто койки плопйы плопйа предприятия- из зотойителя песто установки плопйи плопйа предприят и я- из готойителя песто у стомой к и плопйа плопйа предприятия-иззотойитЕЛЯ песто устонойки плопйа плопйа предприятия- из готойителя
uscmtr установки пломёы плом5ирув1Л1:н вогуИарс1л6вннъ/п побвритвлвк

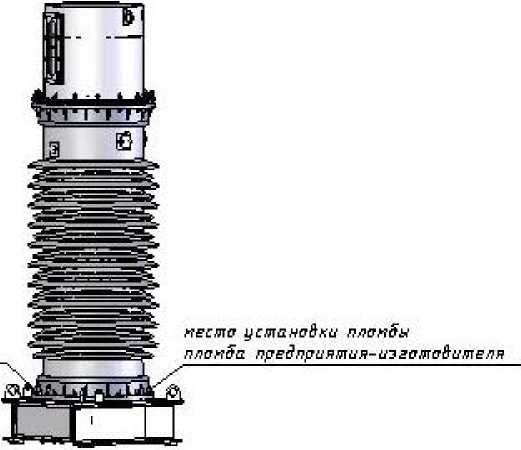

Рис.3 - Трансформатор напряжения НКФ-123 II-Г
гоа^опрстЗеххым тЗвритвявх
мвста устакоЗки ялояЗьг
Я.-ТОКВа ЛрвВлриЯЯШЯ-ЦЗгОМОЗитВЛЯ

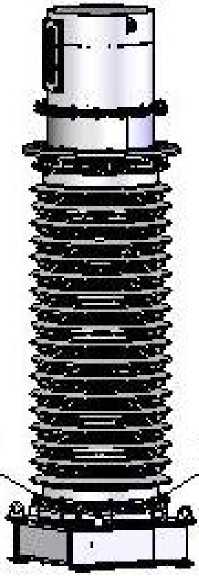

Рис.4 - Трансформатор напряжения НКФ-123 Ш-Г
пломЗа прЕдприя1пия-изгп1ло&итЕля
нес то установки лломЗы
л лонЗа лрЕдлрияяшя- иззотоёи/ЛЕЛя
нес то установки ллонЗы ллоиЗируЕтся госуЗарстЗЕЯным Пр&ЕрШЛЕЛЕН
нес то установки ллонЗы ллонЗиру Ется зосу Зарст&Еннь/и ло^Ери/ле лен :
моста установи лланЗы
Л ла нЗв. ЛрЕОЛрИЯтиЯ-ЕЗЗОтоЗитЕЛЯ
нес то у ста над на л лонЗы лла>чЗируЕтся госуЗарстдЕннын ЛоЗвритЕЛЕМ
нес то у ста над ни лломЗы лломЗа лрЕдприятия- изготоВатЕЛЯ
мзсто у с та над на ллонЗы
ЛЛОнЗа ЛрЕдприятрЯ-иЗЗОтодитЕЛЯ

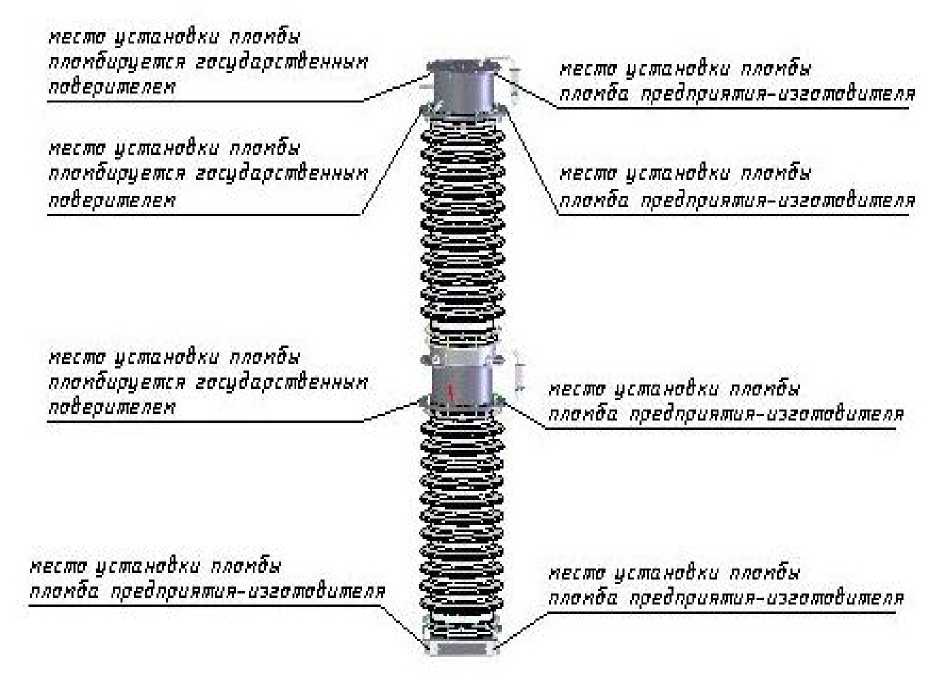

Рис.5 - Трансформаторы напряжения НКФ-170, НКФ-245
нес то у ста подки плонЗы лламЗируЕтся зосударстдЕнным пздЕритЕЛЕМ
с” | |
нес та устанодки ллонЗы
плонЗа лрЕдприятия-изготод и/леля
н.Есто установки ллонЗы плонЗирувтся государстдЕнным ЛаёЕри/ЛЕЛЕН
нес то установки лломЗы лломЗа прЕдлриятия-изготодатЕля
Рис.6 - Трансформаторы напряжения НКФ-170-Г, НКФ-245-Г
Комплект поставки трансформатора составляет:
-
- трансформатор напряжения НКФ - 1 шт. (типоисполнение - в соответствии с заказом);
-
- комплект запасных частей - 1 компл. (состав - в соответствии с заказом);
-
- опись эксплуатационных документов - 1 экз.;
-
- паспорт - 1 экз.;
-
- руководство по эксплуатации - 1 экз.;
-
- комплект монтажных частей - 1 компл. (состав - в соответствии с заказом).
Характеристики |
Значение |
Наибольшее напряжение трансформатора, кВ |
123; 170; 245 (в зависимости от типоисполнения). |
Номинальное напряжение первичной обмотки, кВ |
110 N3; 150 /^3; 220/^3 (в зависимости от типоисполнения) |
Номинальное напряжение вторичных обмоток, В |
100/\3; 100; 100/3 (в зависимости от типоисполнения) |
Номинальная частота, Гц |
50 или 60 |
Классы точности по ГОСТ 1983-2001 |
0,2; 0,5; 1,0; 3,0; 3Р (в зависимости от типоисполнения) |
Климатическое исполнение по ГОСТ 15150 |
У1, ХЛ1, Т1 |
Диапазон рабочих температур, °С: для исполнения У1 для исполнения ХЛ1 для исполнения Т1 |
от минус 45 до 40 от минус 60 до 40 от минус 10 до 50 |
Диапазон температур транспортирования и хранения, °С: для исполнения У1 для исполнения ХЛ1 для исполнения Т1 |
от минус 60 до 50 от минус 60 до 50 от минус 10 до 60 |
Габаритные размеры, не более, мм |
НКФ-123 : 620 *620 х 2200 НКФ-170: 620 *620 * 4070 НКФ-245: 620 * 620 * 4250 |
Масса, не более, кг |
НКФ-123: 850 НКФ-170: 1460 НКФ-245: 1650 |
Средняя наработка до отказа, не менее, ч |
4 • 106 |
Средний срок службы, не менее, лет |
30 |
