Сведения о средстве измерений: 49406-12 Трансформаторы комбинированные

Номер по Госреестру СИ: 49406-12
49406-12 Трансформаторы комбинированные
(AVG 123)

Назначение средства измерений:
Трансформаторы комбинированные AVG 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

сертификация программного обеспечения

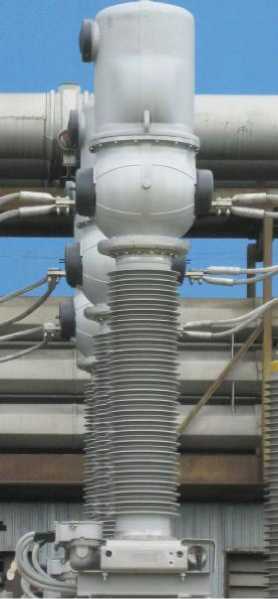

Внешний вид. Трансформаторы комбинированные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы комбинированные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 138652
ID в реестре СИ - 361052
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

AVG 123,

Производитель

Изготовитель - Фирма "Trench Italia S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Наличие аналогов СИ: Трансформаторы комбинированные (AVG 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trench Italia S.r.l."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29693-11
18.05.2016
Трансформаторы напряжения, TVBs
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
29694-08
09.12.2018
Трансформаторы тока, TAG 123/245/362/550
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
29695-08
09.12.2018
Трансформаторы напряжения, CPTf 123/245/362/550/750
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37104-08
01.03.2013
Трансформаторы напряжения, TVBm 123/145T
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37105-08
01.03.2013
Трансформаторы тока, TABm 123/145T
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37106-08
01.03.2013
Трансформаторы тока, TAB 170/245/362/420
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37107-08
01.03.2013
Трансформаторы напряжения, TVB 170/245/362/420
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38886-08
01.11.2013
Трансформаторы напряжения, TVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38886-14
25.09.2019
Трансформаторы напряжения, TVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38887-08
01.11.2013
Трансформаторы комбинированные, AVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38887-14
25.09.2019
Трансформаторы комбинированные, AVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
49406-12

Трансформаторы комбинированные, AVG 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
51060-12

Трансформаторы напряжения, TVBs 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
54929-13

Трансформаторы напряжения, TVG 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
55483-13

Трансформаторы тока, TAG 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
57418-14
05.04.2024
Трансформаторы напряжения емкостные, TCVT
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
8 лет
60788-15
27.05.2020
Трансформаторы напряжения, TVG 362/550
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет
62482-15

Трансформаторы напряжения емкостные, CPTf 245/4
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет
75522-19
08.07.2024
Трансформаторы тока, IOSK
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет
91394-24

Трансформаторы напряжения, TVBs123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет

Кто поверяет Трансформаторы комбинированные (AVG 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПК"
(RA.RU.313336)
  • AVG 123
  • 6 0 0 0 0 0 0

    Стоимость поверки Трансформаторы комбинированные (AVG 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведений нет.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к трансформаторам комбинированным AVG 123
    • 1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

    • 2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

    • 3. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.

    • 4. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

    • 5. Техническая документация фирмы «Trench Italia S.r.l.», Италия.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки» и по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».


    Изготовитель

    Фирма «Trench Italia S.r.l.», Италия.
    Адрес: Strada Curagnata, 37 - 17014 Cairo Montenotte (SV), Italy.
    Тел.: +39 019 5161 111     Факс: +39 019 5161 401.
    Web-сайт: http://www.trenchgroup.com

    Заявитель

    ООО «М-ПРО», г. Санкт-Петербург.
    Адрес: 199004, г. Санкт-Петербург, 5-я линия В.О., д. 42, лит. А, пом.26Н.
    Тел.: (812) 318-11-95       Факс: (812) 318-11-95

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
    Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

    Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

    Конструктивно трансформаторы комбинированные AVG 123 представляет собой совмещенные в единой конструкции трансформатор тока и трансформатор напряжения электромагнитного типа. Оба трансформатора размещены в алюминиевом резервуаре, который закреплен на композитном изоляторе, установленном на основании. В резервуаре трансформатор напряжения расположен над трансформатором тока.

    В качестве главной изоляции в трансформаторах применяется элегаз. Параметры элегаза контролируются манометром, снабженным контактами, срабатывающими при отклонении давления от нормы. Для защиты резервуара от разрыва при превышении внутреннего давления в его верхней части расположен предохранительный клапан.

    Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой крышкой, размещенную на корпусе у основания трансформатора. На основании трансформаторов размещена табличка технических данных.

    Рабочее положение трансформаторов в пространстве - вертикальное.

    Внешний вид. Трансформаторы комбинированные (AVG 123), http://oei-analitika.ru

    Трансформатор напряжения AVG 123   6 шт. (Зав. №№ 30069281, 30069282, 30069283,

    30069284, 30069285, 30069286).

    Паспорт                              6 экз.


    Таблица 1 - Характеристики трансформаторов комбинированных AVG 123

    Характеристики

    Значение

    Для трансформатора напряжения

    Номинальное напряжение первичной обмотки, кВ

    110/^3

    Наибольшее рабочее напряжение, кВ

    123

    Номинальное напряжение основной вторичной обмотки №1, В

    100/^3

    Номинальное напряжение основной вторичной обмотки №2, В

    100/^3

    Номинальное напряжение дополнительной вторичной обмотки №1, В

    100/^3

    Номинальное напряжение дополнительной вторичной обмотки №2, В

    100

    Класс точности основной вторичной обмотки № 1

    0,5

    Класс точности основной вторичной обмотки №2

    0,5

    Класс точности дополнительной вторичной обмотки №1

    Класс точности дополнительной вторичной обмотки №2

    Номинальная мощность основной вторичной обмотки №1, В^А

    100

    Номинальная мощность основной вторичной обмотки №2, В^А

    100

    Номинальная мощность дополнительной вторичной обмотки №1, В^А

    100

    Номинальная мощность дополнительной вторичной обмотки №2, В^А

    50

    Для трансформатора тока

    Номинальный первичный ток, А

    От 300 до

    1000

    2000

    Номинальный вторичный ток, А

    5

    1

    Количество вторичных обмоток для измерений и учета

    1

    2

    Количество вторичных обмоток для защиты

    4

    3

    Классы точности вторичной обмотки для измерений и учета

    0,5S

    0,2S; 0,5S

    Классы точности вторичной обмотки для защиты

    10]

    Номинальная вторичная нагрузка обмоток для измерений и учета, В^А

    20

    10; 20

    Номинальная вторичная нагрузка обмоток для защиты, В^А

    40

    30

    Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более

    5

    Номинальная предельная кратность вторичной обмотки для защиты, не менее

    30

    Общие

    Номинальная частота, Гц

    50

    Габаритные размеры, мм, (высотахдиаметр)

    2460x755

    Масса не более, кг

    490

    Климатическое исполнение и категория размещения по

    ГОСТ 15150-69

    У1
