Номер по Госреестру СИ: 49238-12
49238-12 Датчики уровня топлива емкостные
(DUT-E)
Назначение средства измерений:
Датчики уровня топлива емкостные DUT-E предназначены для измерения уровня неэлектропроводных жидкостей, в том числе топлива.

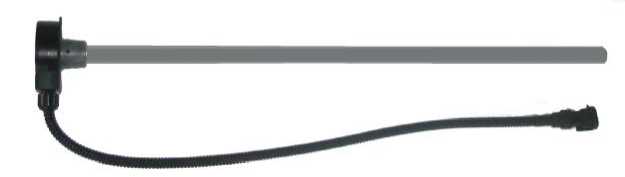

Внешний вид.
Датчики уровня топлива емкостные
Рисунок № 1
Внешний вид.
Датчики уровня топлива емкостные
Рисунок № 2
Внешний вид.
Датчики уровня топлива емкостные
Рисунок № 3
Программное обеспечение
Программное обеспечение состоит из внутреннего ПО, встроенного в датчики уровня топлива емкостные DUT-E, и внешнего для ПЭВМ. Внутреннее ПО выполняет функции измерения электрической ёмкости чувствительного элемента и преобразовании этого значения в цифровой код для передачи по цифровым интерфейсам или в аналоговый или частотный сигнал на выходе. Внешнее ПО для ПЭВМ выполняет функции настройки датчиков уровня топлива емкостных DUT-E и отображения измеренного значения уровня.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Таблица 1- |
Идентификационные данные программного обеспечения | |||
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа микроконтроллера датчиков уровня топлива емкостных DUT-E |
DUT-E-v.2.XX.hex |
2.XX |
9D3957CD |
CRC32 |
Программа настройки Service DUT-E |
Setup Service DUT-E v.3.XX.exe |
3.ХХ |
302FB054 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосят на корпус датчиков уровня топлива емкостных DUT-E методом наклейки и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам уровня топлива емкостным DUT-EТУ BY 800003266.002-2010 «Датчики уровня топлива емкостные DUT-E. Технические условия».
ГОСТ Р 52230-2004 «Электрооборудование автотракторное. Общие технические условия».
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Изготовитель
СП «Технотон»-ЗАОАдрес: 220033, Республика Беларусь, г. Минск, ул. Серафимовича, д. 13, оф. 21
Тел./факс: +375 (17) 214 98 24
Электронная почта: support@technoton.by
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418, г. Москва, Нахимовский пр., 31
Электронная почта: info@rostest.ru
Принцип работы датчиков уровня топлива емкостных DUT-E состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально изменению уровня топлива, в цифровой код для передачи по интерфейсам RS-232, RS-485, CAN или частотный или аналоговый сигналы на выходе.
Датчики уровня емкостные DUT-E состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры, узел последовательного интерфейса, схемы аналогового и частотного выходов.
Датчики уровня топлива емкостные DUT-E изготавливаются в следующих исполнениях:
Длина измерительной части, мм
Условное обозначение исполнения корпуса датчика: пусто - неразборная измерительная часть;
С - разборная измерительная часть.
Условное обозначение вида выходного сигнала:
А5 - аналоговый выходной сигнал напряжением до 5 В; А10 - аналоговый выходной сигнал напряжением до 10 В; F - частотный выходной сигнал;
232 - цифровой выходной сигнал, интерфейс RS-232;
485 - цифровой выходной сигнал, интерфейс RS-485; CAN - цифровой выходной сигнал, интерфейс CAN.
Лист № 2 Всего листов 4
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 -
Наименование параметра |
Значение |
Диапазон измерений уровня в зависимости от исполнения, мм |
от 0 до 6000 |
Пределы допускаемой основной приведённой погрешности измерений уровня, % |
±1,0 |
Пределы допускаемой дополнительной приведённой погрешности измерений уровня, вызванной изменением температуры топлива от (20 ± 5) °С до температуры в диапазоне от 10 °С до 40 °С, на каждые 10 °С, % |
±0,1 |
Вариация показаний, мм |
0,01xL |
Интерфейс выдачи измеренных значений |
RS-232, RS-485, CAN, напряжение 1,5 (2,5) - 4,5 (9,0) В, частота 500 - 1500 Гц |
Продолжение таблицы
Номинальное напряжение питания, В |
10; 12; 24 |
Ток потребления, мА, не более |
200 |
Габаритные размеры, мм:
|
от 250x75x1435 до 250x75x6030 250x75x(25+L) |
Масса, кг |
от 1,0 до 2,5 |
Средняя наработка на отказ датчиков, часов, не менее |
10000 |
Средний срок службы, лет, не менее |
5 |
Степень защиты корпуса от проникновения пыли и воды |
IP54 |
Условия эксплуатации:
|
от минус 40 до +85 до 95 от 84 до 107 |
Примечание: L - длина чувствительного элемента датчика. |
