Номер по Госреестру СИ: 49180-12
49180-12 Комплекты эталонных мер
(КСО-ВК)
Назначение средства измерений:
Комплекты эталонных мер КСО-ВК предназначены для настройки, проверки чувствительности и поверки вихретоковых дефектоскопов при использовании накладных дифференциальных вихретоковых преобразователей.

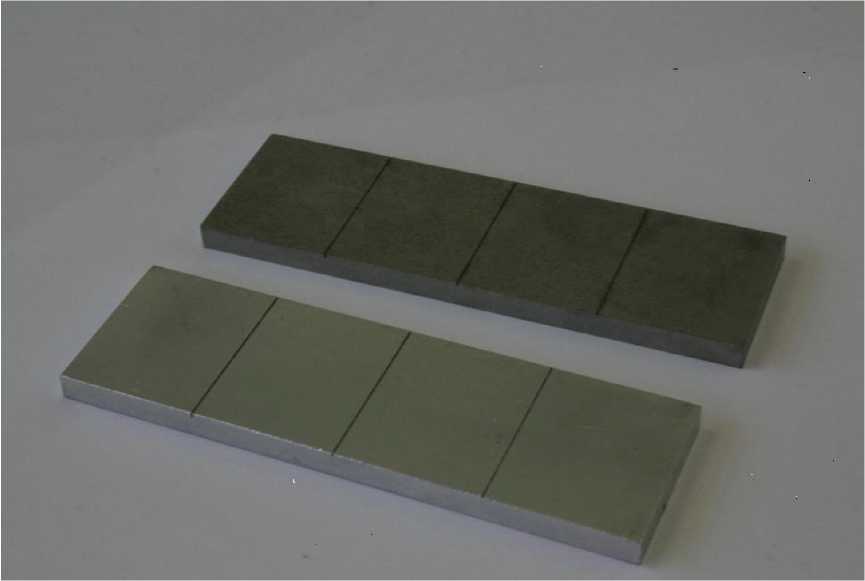

Внешний вид.
Комплекты эталонных мер
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.02.2027
Номер записи - 138393
ID в реестре СИ - 360793
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВСО-3, ВСО-2, ВС0-3, ВСО-2, ВСО-1; ВСО-2, ВСО-12, ВСО-1-ВСО-6, ВСО-1,ВСО-2, ВСО-1,2,3,4,5,6, ВСО-1, ВСО-2, ВСО-6, ВСО-1, ВСО-2, ВСО-3, ВСО-4, ВСО-5, ВСО-6, ВСО-1, ВСО-2, ВСО-3, ВСО-1, ВСО-2, ВСО-1, ВС0-2, ВСО-1, ВСО-2, ВСО-1 - ВСО-6, ВСО-1, Без модификации, ., -,
Производитель
Изготовитель - ООО "НВП "Кропус"
Страна - РОССИЯ
Населенный пункт - г.Ногинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 611
Выдано извещений - 0
Кол-во периодических поверок - 256
Кол-во средств измерений - 229
Кол-во владельцев - 83
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 692 дн.
Приказы РСТ, где упоминается данный тип СИ
№201 от 2017.02.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№89 от 2022.01.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (25)
Наличие аналогов СИ: Комплекты эталонных мер (КСО-ВК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НВП "Кропус"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17498-03 01.10.2008 |
Дефектоскопы ультразвуковые, УД2В-П ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
17498-08 01.01.2014 |
Дефектоскопы ультразвуковые, УД2В-П ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
17990-04 |
Дефектоскопы ультразвуковые портативные низкочастотные микропроцессорные, УД2Н-П ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
22977-02 01.07.2012 |
Коэрцитиметры импульсные микропроцессорные, КИМ-2 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
22977-12 16.10.2022 |
Коэрцитиметры импульсные микропроцессорные, КИМ-2 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
25868-03 01.01.2014 |
Толщиномеры покрытий , ТМ-2, ТМ-3, ТМ-4 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
25868-14 24.10.2019 |
Толщиномеры покрытий , ТМ-2, ТМ-3, ТМ-4, ТМ-4Т ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
25869-03 25.04.2019 |
Приборы вихретоковые многофункциональные, МВП-2М ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
28541-05 |
Дефектоскопы ультразвуковые многоканальные, УПНК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
31416-06 01.04.2011 |
Толщиномеры ультразвуковые, УДТ-40 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
31416-11 05.07.2016 |
Толщиномеры ультразвуковые, УДТ-40 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
33680-07 01.02.2012 |
Комплекты эталонных мер, КСО-ВК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
3 года | |
|
33845-07 01.03.2012 |
Дефектоскопы вихретоковые, ВЕКТОР ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
33845-12 25.06.2017 |
Дефектоскопы вихретоковые, ВЕКТОР ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
34807-07 01.06.2012 |
Дефектоскопы ультразвуковые многоканальные, УПНК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
34807-08 01.04.2013 |
Дефектоскопы многоканальные, УПНК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
34807-14 22.08.2024 |
Дефектоскопы многоканальные, УПНК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
34808-07 01.06.2012 |
Дефектоскопы ультразвуковые, УСД-60 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
34808-10 01.04.2015 |
Дефектоскопы ультразвуковые, УСД-60 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
34808-15 11.08.2021 |
Дефектоскопы ультразвуковые, УСД-60 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
34809-07 01.06.2012 |
Дефектоскопы ультразвуковые, УД2-3С ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
34900-07 01.06.2012 |
Дефектоскопы ультразвуковые, УСД-50 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
35134-07 01.07.2012 |
Дефектоскопы ультразвуковые многоканальные, УМД-8 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
35134-09 01.01.2015 |
Дефектоскопы ультразвуковые многоканальные, УМД-8 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
35134-15 07.02.2025 |
Дефектоскопы ультразвуковые многоканальные, УМД-8 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
37664-08 01.06.2013 |
Толщиномеры ультразвуковые, УДТ-45 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
37664-14 29.12.2023 |
Толщиномеры ультразвуковые, УДТ-45 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
1 год | |
|
49180-12 03.02.2027 |
Комплекты эталонных мер, КСО-ВК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
2 года |
|
52657-13 19.12.2022 |
Дефектоскопы ультразвуковые, УД2В-П, УСД-46, УСД-50 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ |
1 год |
|
63481-16 28.03.2021 |
Установки многопараметрового контроля труб и прутков, УМК ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
63986-16 18.05.2026 |
Толщиномеры электромагнитно-акустические, ЕМ2210 и AIR ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
70036-17 28.12.2022 |
Комплекты мер колец подшипников, Нет данных ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
2 года |
|
72956-18 30.10.2024 |
Дефектоскопы ультразвуковые, УСД-60 ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
74091-19 20.02.2024 |
Твердомеры металлов портативные, ИНАТЕСТ ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
|
76657-19 29.11.2024 |
Толщиномеры покрытий , ТМ-2, ТМ-3, ТМ-4, ТМ-4Т ООО "НВП "Кропус" (РОССИЯ г.Ногинск) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Комплекты эталонных мер (КСО-ВК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 1 | 1 | 7 | 0 | 8 | 1 | 7 | |
| ООО "АЗ-И" (RA.RU.312199) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 1 | 0 | 13 | 0 | 12 | 0 | 12 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 2 | 0 | 2 | |
| ООО "АНК" (RA.RU.310566) | 24 | 3 | 0 | 24 | 0 | 16 | 0 | 16 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 8 | 0 | 8 | 0 | 7 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 28 | 4 | 1 | 25 | 0 | 21 | 1 | 20 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 0 | 22 | 0 | 14 | 0 | 14 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 54 | 7 | 0 | 50 | 0 | 28 | 0 | 28 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 360 | 22 | 260 | 68 | 0 | 294 | 256 | 34 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплекты эталонных мер (КСО-ВК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
3113 | 2600 |
|
ФБУ Липецкий ЦСМ Липецкая область |
694 | 2600 |
|
ФБУ Новосибирский ЦСМ Новосибирская область |
2659 | 2600 |
|
ФБУ Пермский ЦСМ Пермский край |
3120 | 2600 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2640 | 2600 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации
КСО-ВК.00.00.00.РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения о методах измерений приведены в Руководстве по эксплуатации «Комплект эталонных мер КСО-ВК» КСО-ВК.00.00.00 РЭ. Раздел 5.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Комплекту эталонных мер КСО-ВК
ТУ 4276-009-33044610-06 Технические условия «Комплект эталонных мер КСО-ВК».
Поверка
Поверкаосуществляется по документу «Комплект эталонных мер КСО-ВК. Методика поверки» КСО-ВК.00.00.00 МП, утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 г.
Основные средства поверки:
-
1. Инструментальный микроскоп БМИ-1 ГОСТ 8074-82 (пределы измерений от 0 до 10 мм, погрешность измерений ± 0,002 мм);
-
2. Штангенциркуль ШЦЦ-200-0,01, ГОСТ 166-89;
-
3. Портативный измеритель шероховатости типа TR 100 (пределы измерений от 0,02 до 10 мкм., погрешность измерений ±10%.)
Изготовитель
Общество с ограниченной ответственностью«Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
Адрес: 142400, Московская область, г. Ногинск, ул. 200-летия Города, д.2
Телефон/факс (496) 515-50-56, 515-83-89
E-mail: sales@kropus.ru http: //www.kropus.ru
Испытательный центр
Г осударственный центр испытаний средств измерений ГЦИ СИ ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08.Адрес: 119361 г. Москва, ул. Озерная, 46
Тел.437-33-56; факс 437-31-47
E-mail: vniiofi@vniiofi.ru
Комплекты эталонных мер КСО-ВК, воспроизводят дефекты нарушения сплошности материала типа поверхностных трещин.
Комплекты КСО-ВК могут применяться при частотном методе вихретокового неразрушающего контроля, основанного на анализе и (или) синтезе сигналов вихретокового преобразователя, обусловленных взаимодействием электромагнитного поля различной частоты с объектом контроля.
Меры, входящие в состав комплекта, представляют собой изделия, изготовленные из Ст. 20 и алюминиевого сплава Д16 в виде прямоугольных пластин толщиной 5 мм.
На рабочей поверхности с равным интервалом методом электроэрозии или фрезеровкой нанесены три паза шириной 0,2 мм и глубиной 0,2, 0,5 и 1,0 мм - искусственные дефекты (ИД), имитирующие поверхностные трещины.
Каждая мера имеет следующую маркировку: наименование, заводской номер и глубина каждого паза.
На рисунке 1 представлена фотография общего вида мер.
Рисунок 1 - Общий вид.
В комплект поставки КСО-ВК входят:
-
- эталонная мера ВСО-1 из Ст. 20....................................... 1 шт.
-
- эталонная мера ВСО-2 из Д16.......................................... 1 шт.
-
- Руководство по эксплуатации.......................................... 1 шт.
-
- Методика поверки......................................................... 1 шт.
-
- коробка (футляр) для транспортирования и хранения.............. 1 шт.
Таблица 1
|
Обозначение меры |
Геометричес искусственн ме |
кие размеры ых дефектов ры |
Пределы допускаемого значения отклонения геометрических размеров искусственных дефектов меры, мм |
Пределы доверительной границы погрешности измерения геометрических размеров искусственных дефектов меры, мм |
|
Глубина, мм |
Ширина, мм | |||
|
ВСО-1 |
0,2 |
0,2 |
± 0,05 |
± 0,025 |
|
0,5 | ||||
|
1,0 | ||||
|
ВСО-2 |
0,2 |
0,2 |
± 0,05 |
± 0,025 |
|
0,5 | ||||
|
1,0 |
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Материал* ВСО-1 |
Сталь марки Ст.20 |
|
ВСО-2 |
Алюминиевый сплав Д16 |
|
Шероховатость рабочей поверхности, не более, мкм |
Ra2,5 |
|
Габаритные размеры, длинахширинахвысота не более, мм |
100х30х5 |
|
Отклонение номинального значения габаритных размеров, мм Длина |
-0,8 |
|
Ширина |
-0,5 |
|
Высота |
-0,3 |
|
Масса комплекта, кг, не более |
0,5 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от 5 до 50 |
|
относительная влажность, % |
80 при 35 °С |
|
Хранение комплекта: температура окружающего воздуха, °С |
от минус 25 до плюс 55 |
|
с последующей выдержкой в нормальных условиях, ч |
не менее 24 |
|
Срок службы, не менее, лет |
10 |
* Марка материала в соответствии с требованиями заказа.
