Номер по Госреестру СИ: 49072-17
49072-17 Приборы универсальные измерительные параметров электрической сети
(DMG)
Назначение средства измерений:
Приборы универсальные измерительные параметров электрической сети DMG (далее -приборы DMG), предназначены для измерений напряжения и силы переменного тока, частоты, коэффициента мощности, активной, реактивной и полной мощности, активной и реактивной электрической энергии в однофазных и трехфазных цепях переменного тока.
Внешний вид.
Приборы универсальные измерительные параметров электрической сети
Рисунок № 1
Внешний вид.
Приборы универсальные измерительные параметров электрической сети
Рисунок № 2
Внешний вид.
Приборы универсальные измерительные параметров электрической сети
Рисунок № 3
Внешний вид.
Приборы универсальные измерительные параметров электрической сети
Рисунок № 4
Внешний вид.
Приборы универсальные измерительные параметров электрической сети
Рисунок № 5
Внешний вид.
Приборы универсальные измерительные параметров электрической сети
Рисунок № 6
Программное обеспечение
Приборы DMG имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Нормирование метрологических характеристик приборов DMG проведено с учетом влияния ПО.
Уровень защиты ПО - «высокий», в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Модификация прибора | ||||||
DMG 1001, DMG 1102 |
DMG 200, DMG 210 |
DMG 300 |
DMG 6003, DMG 6104 |
DMG 700 |
DMG 800 |
DMG 900 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Значение | |||||||
Наименование ПО |
DMG |
DMG |
DMG |
DMG |
DMG |
DMG |
DMG |
100SW |
200SW |
300SW |
600SW |
700SW |
800SW |
900SW | |
Идентификационное |
Wm |
Wml |
Wm |
Wm |
Wm |
Wm |
Wml |
наименование ПО |
2B0214 |
06C0208 |
206C0208 |
1A0413 |
106A0208 |
207A0208 |
04B0208 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Номер версии (идентификационный номер) ПО |
не ниже 1 |
не ниже 1 |
не ниже 1 |
не ниже 1 |
не ниже 1 |
не ниже 1 |
не ниже 1 |
Цифровой идентификатор ПО |
0х 21EBF641, 0x 2 221D4172 |
0x 0FD68B02 |
0x D38D8801 |
0х 20AF8073, 0x 4 1FF62484 |
0x CB30B401 |
0x B2005601 |
0x BFFB8A02 |
Алгоритм вычисления цифрового идентификатора ПО |
SUM32 |
SUM32 |
SUM32 |
SUM32 |
SUM32 |
SUM32 |
SUM32 |
Примечания: 1, 2, 3, 4 - обозначена прослеживаемость модификаций приборов и идентификационных данных ПО |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус приборов в виде наклейки со стойким к истиранию покрытием.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам универсальным измерительным параметров электрической сети DMG
Техническая документация фирмы “LOVATO ELECTRIC S.P.A”, Италия.
Поверка
Поверкаосуществляется по документу МЦКЛ.0218.МП «Приборы универсальные измерительные параметров электрической сети DMG. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.04.2017 г.
Основные средства поверки:
-
- калибратор электрической мощности Fluke 6100А (рег. № 33864-07);
-
- ваттметр-счетчик эталонный трехфазный ЦЭ6802 (рег. № 13548-05);
-
- секундомер механический СОСпр (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке
Изготовитель
Фирма «LOVATO ELECTRIC S.P.A», ИталияАдрес: 24020 GORLE (BERGAMO) ITALYA VIA DON E. MAZZA, 12
Телефон: + 39 035 4282400
E-mail: info@LovatoElectric.com
Заявитель
Общество с ограниченной ответственностью «ЛОВАТО ЭЛЕКТРИК» (ООО «ЛОВАТО ЭЛЕКТРИК»)
ИНН 7701354875
Адрес: 107023, г. Москва, ул. Суворовская, д.19, стр. 2, комн. 8, 9
Тел: +7 (495) 998-50-80
Е-mail: info@LovatoElectric.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов»
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр.8 Телефон/факс: +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия приборов DMG основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее
Приборы DMG состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены: жидкокристаллический дисплей и кнопки управления прибором. На боковых панелях находятся: разъемы для питания прибора, подключения измерительных цепей. Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения.
Модификации приборов DMG отличаются друг от друга техническими и метрологическими характеристиками. Модификации DMG 110, 210, 610 отличаются наличием встроенного интерфейсного порта RS485. Модификации DMG 300, DMG 700, DMG 800, DMG 900 отличаются количеством и типом подключаемых модулей расширения. Модификаций DMG 600, DMG 610 могут использоваться совместно с модулями расширения EXP 1000, EXP
-
1001, ЕХР 1002, ЕХР 1003, ЕХР 1008, ЕХР 1010, ЕХР 1011, ЕХР 1012, ЕХР 1013. Разъемы для подключения модулей расширения расположены на задней панели приборов. Приборы модификации DMG 300 могут использоваться совместно с модулями расширения EXM 1010, EXM 1011, EXM 1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020 и EXM 1030. Разъемы для подключения модулей расширения расположены на правой боковой панели приборов. Приборы модификаций DMG 700, DMG 800, DMG 900 могут использоваться совместно с модулями расширения ЕХР 1010, ЕХР 1011, ЕХР 1012, ЕХР 1013, ЕХР 1014, ЕХР 1000, ЕХР 1001, ЕХР
-
1002, ЕХР 1003, ЕХР 1004, ЕХР 1005, ЕХР 1030 и ЕХР 1031. Разъемы для подключения модулей расширения расположены на задней панели приборов.
Общий вид приборов DMG приведен на рисунках 1-4.
Защита приборов DMG от несанкционированного доступа реализована при помощи опломбирования разъемов подключения измерительных цепей.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
, • vr rt vi w
8SDD

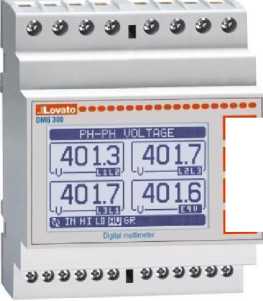

Рисунок 1 - Общий вид приборов DMG модификаций DMG 100, DMG 110, DMG 200, DMG 210, DMG 300

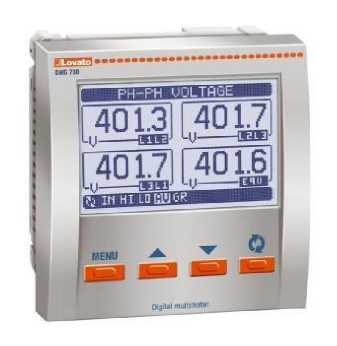

Рисунок 2 - Общий вид приборов DMG модификаций DMG 700, DMG 800
Digital power analyze*
Рисунок 3 - Общий вид приборов DMG модификации DMG 900

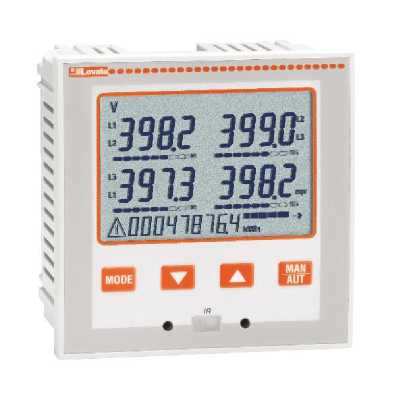

Рисунок 4 - Общий вид приборов DMG модификаций DMG 600, DMG 610

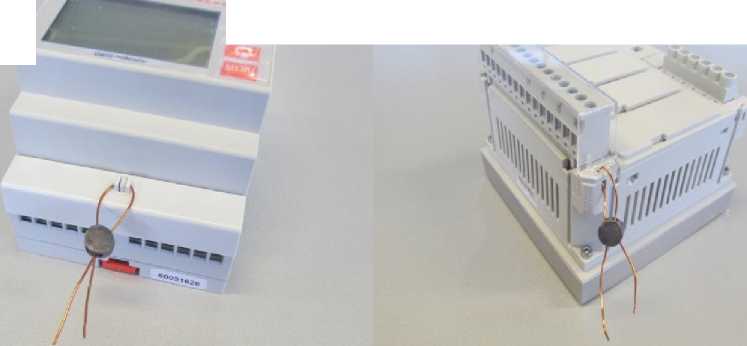

Рисунок 5 - Места пломбировки в зависимости от расположения разъемов подключения измерительных цепей
аблица 2 - Метрологические характеристики
Измеряемая характеристика |
Модификация прибора |
Диапазон измерений |
Разреше ние |
Пределы допускаемой основной абсолютной погрешности измерений |
1 |
2 |
3 |
4 |
5 |
Действующее значение фазного напряжения, иф, В |
DMG 100, DMG 110 |
от 50 до 480 |
0,1 |
±(0,5-10 2-иф.м + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(0,5-10 2-иф.м + 1 емр) | |||
DMG 700 | ||||
DMG 300 |
±(0,2-10 2-иф.м + 1 емр) | |||
DMG 800, DMG 900 | ||||
Действующее значение междуфазного напряжения, имф, В |
DMG 100, DMG 110 |
от 80 до 830 |
0,1 |
±(0,5-10 2-иф.м + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(0,5-10 2-иф.м + 1 емр) | |||
DMG 700 | ||||
DMG 300 |
±(0,2-10 2-иф.м + 1 емр) | |||
DMG 800, DMG 900 | ||||
Действующее значение силы переменного тока, I, А |
DMG 100, DMG 110 |
от 0,1 1ном до 1,2-1ном |
0,001 |
±(0,5 -10 2-1м + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(0,5 -10 2-1м + 1 емр) | |||
DMG 700 | ||||
DMG 300 |
±(0,2-10 2-1м + 1 емр) | |||
DMG 800, DMG 900 | ||||
Мощность, P, Вт |
DMG 100, DMG 110 |
от 0,1-1ном -0,1-ином до 1ном •ином (cosф 0,7.. .1,0) |
0,1 |
±(1,0-10 2-Рм + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(1,0-10 2-Рм + 1 емр) | |||
DMG 700 | ||||
DMG 300 |
±(0,5-10 2-Рм + 1 емр) | |||
DMG 800, DMG 900 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Реактивная мощность, Q, вар |
DMG 100, DMG 110 |
от 0,14ном •0,1/Лном до 1ном •ином (мпф 0,7.. 4,0) |
0,1 |
±(1,0' 10 2^м + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(1,0-10 2^м + 1 емр) | |||
DMG 700 | ||||
DMG 300 |
±(0,5-10 2^м + 1 емр) | |||
DMG 800, DMG 900 | ||||
Полная мощность, S, В^А |
DMG 100, DMG 110 |
от 0,14ном •0,1/Лном до 1ном •ином |
0,1 |
±(1,040’2-8м + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(0,5-10 2^м + 1 емр) | |||
DMG 700 | ||||
DMG 300 | ||||
DMG 800, DMG 900 | ||||
Частота, f, Гц |
DMG 100, DMG 110 |
от 45 до 66 |
0,01 |
±(0,140-2^м + 0,5 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 |
±(0,140 24м + 1 емр) | |||
DMG 700 | ||||
DMG 300 | ||||
DMG 800, DMG 900 | ||||
Коэффициент мощности |
DMG 100, DMG 110 |
от 0 до 1 |
0,001 |
±(1,0- 10-2•cosфм + 4 емр) |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 | ||||
DMG 700 | ||||
DMG 300 | ||||
DMG 800, DMG 900 | ||||
Активная энергия, WA, кВт-ч |
DMG 100, DMG 110 |
- |
0,01 |
в соответствии с таблицей 3 |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 | ||||
DMG 700 | ||||
DMG 300 |
в соответствии с таблицей 4 | |||
DMG 800, DMG 900 | ||||
Реактивная энергия, WP, вар^ч |
DMG 100, DMG 110 |
- |
0,01 |
в соответствии с таблицей 5 |
DMG 600, DMG 610 | ||||
DMG 200, DMG 210 | ||||
DMG 700 | ||||
DMG 300 |
в соответствии с таблицей 6 | |||
DMG 800, DMG 900 | ||||
Примечания:
|
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1,0)
Значение тока, Ii? А |
Uном, В |
Коэффициент мощности |
6wp, % |
0,10^ном — Ii < Lnax |
400 |
1,00 |
±1,0 |
0,50 (при индуктивной нагрузке) | |||
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 0,5S)
Значение тока, Ii; А |
Uном, В |
Коэффициент мощности |
6wp, % |
0,10-1ном — Ii — Imax |
400 |
1,00 |
±0,5 |
0,50 (при индуктивной нагрузке) |
±0,6 | ||
0,80 (при емкостной нагрузке) |
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2,0)
Значение тока, Ii; А |
Uном, В |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
6wq, % |
0,10^ном — 1 < Imax |
400 |
1,00 |
±2,0 |
0,50 | |||
0,25 |
±2,5 |
Таблица 6 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 1,0)
Значение тока, Ii; А |
Uном, В |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
6wq, % |
0,10<!ном — Ii < Imax |
400 |
1,00 |
±1,0 |
0,50 | |||
0,25 |
±1,5 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Модификация прибора |
Значение характеристик |
1 |
2 |
3 |
Габаритные размеры, мм (ширина х высота x глубина) |
DMG 100, DMG 110 |
72 x 90 x 63 |
DMG 600, DMG 610 |
96 x 96 x 73,5 | |
DMG 200, DMG 210, DMG 300 |
72 х 90 х 63 | |
DMG 700, DMG 800, DMG 900 |
96 х 96 х 80 | |
Масса, г, не более |
DMG 200, DMG 210, DMG 300 |
315 |
DMG 700, DMG 800 |
370 | |
DMG 900 |
422 | |
DMG 100, DMG 110 |
300 | |
DMG 600, DMG 610 |
330 | |
Диапазон рабочих температур, С |
DMG 100, DMG 110, DMG 200, DMG 210, DMG 300, DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 |
от -20 до +60 |
Продолжение таблицы 7
1 |
2 |
3 |
Относительная влажность, % |
DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 |
не более 90 |
DMG 100, DMG 110, DMG 600, DMG 610 |
не более 80 | |
Мощность, потребляемая по цепи питания, В • А, не более |
DMG 200, DMG 300 |
3,2 |
DMG 210 |
4 | |
DMG 100, DMG 110 |
2,2 | |
DMG 600, DMG 610 |
5 | |
DMG 700, DMG 800 |
10 | |
DMG 900 |
3,2 | |
Диапазон напряжения питания от сети переменного тока с частотой 50/60 Гц, В |
DMG 100, DMG 110, DMG 200, DMG 210, DMG 300 |
от 100 до 240 |
DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 |
от 100 до 440 | |
Диапазон напряжения питания от сети постоянного тока, В |
DMG 100, DMG 110, DMG 200, DMG 210, DMG 300, DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 |
от 110 до 250 |
Средняя наработка на отказ, ч |
DMG 100, DMG 110, DMG 200, DMG 210, DMG 300, DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 |
20000 |
Таблица 8 - Технические характеристики модулей расширения
Тип модуля |
Функциональное назначение |
Количество модулей устанавливаемых одновременно на прибор модификации DMG 300 |
EXM 1000 |
2 цифровых входа и 2 входа SSR |
3 |
EXM 1001 |
2 цифровых входа и 2 релейных выхода |
3 |
EXM 1010 |
интерфейс USB |
2 |
EXM 1011 |
интерфейс RS232 |
2 |
EXM 1012 |
интерфейс RS485 |
2 |
EXM 1013 |
интерфейс ETHERNET |
2 |
EXM 1020 |
интерфейс RS485 и 2 релейных выхода |
2 |
EXM 1030 |
запись измеренных данных и событий |
1 |
Таблица 9 - Габариты и масса модулей расширения EXM
Тип модуля |
Масса, г |
Длина, мм |
Ширина, мм |
Высота, мм |
EXM 1000 |
130 |
58 |
35,8 |
90 |
EXM 1001 |
130 |
58 |
35,8 |
90 |
EXM 1010 |
130 |
58 |
35,8 |
90 |
EXM 1011 |
130 |
58 |
35,8 |
90 |
EXM 1012 |
130 |
58 |
35,8 |
90 |
EXM 1013 |
145 |
58 |
35,8 |
90 |
EXM 1020 |
130 |
58 |
35,8 |
90 |
EXM 1030 |
130 |
58 |
35,8 |
90 |
Таблица 10 - Габариты и масса модулей расширения EXP
Тип модуля |
Масса, г |
Длина, мм |
Ширина, мм |
Высота, мм |
ЕХР 1000 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1001 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1002 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1003 |
75 |
38,2 |
22 |
64,5 |
ЕХР 1004 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1005 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1008 |
80 |
38,2 |
22 |
64,5 |
ЕХР 1010 |
55 |
38,2 |
22 |
64,5 |
ЕХР 1011 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1012 |
55 |
38,2 |
22 |
64,5 |
ЕХР 1013 |
64 |
38,2 |
22 |
64,5 |
ЕХР 1014 |
50 |
38,2 |
22 |
64,5 |
ЕХР 1030 |
55 |
38,2 |
22 |
64,5 |
ЕХР 1031 |
55 |
38,2 |
22 |
64,5 |
