Номер по Госреестру СИ: 48957-12
48957-12 Вакуумметр тепловой
(TPG 201)
Назначение средства измерений:
Вакуумметр тепловой TPG 201 (далее по тексту - вакуумметр) предназначен для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметр тепловой
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим или другим способом на корпус вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в документе «Вакуумметр тепловой TPG 201. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметру тепловому TPG 201
-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
-
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па».
-
4 Техническая документация фирмы «Pfeiffer Vacuum GmbH», Германия.
Поверка
Поверка осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки» и МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ruПринцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления.
Конструктивно вакуумметр выполнен в виде единого корпуса, в котором расположен тепловой измерительный преобразователь сопротивления (Пирани) и измерительный блок.
Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает для обработки на вход измерительного блока вакуумметра. На дисплее вакуумметра отображается значение измеренного абсолютного давления.

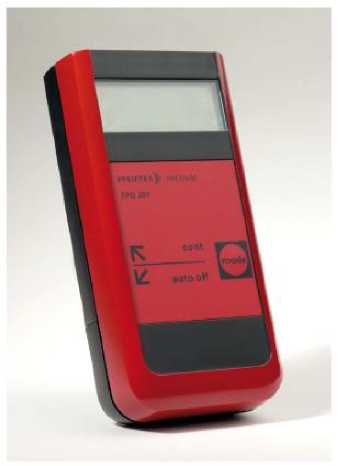

Внешний вид вакуумметра приведен на рисунке 1.
Рисунок 1 - Внешний вид вакуумметра
В комплект поставки входят: Вакуумметр тепловой TPG 201, зав. № 42210979 1 шт.
Руководство по эксплуатации 1 экз.
до 103)
до 102)
±15
±30
4*105
9
12
0,15
DN 16
Диапазон показаний, Па (мбар) от 5* 10-2 до 105 (от 5* 10-4
Диапазон измерений, Па (мбар) от 10-1 до 104 (от 10-3
Пределы допускаемой относительной погрешности измерений давления, %
в диапазоне измерений от 1 до 103 Па (от 10-2 до 10 мбар)
в остальном диапазоне измерений
Максимальное допускаемое испытательное давление, Па
Напряжение питания постоянного тока, В
-
• от элемента питания (батарея или аккумулятор)
-
• от внешнего ИП
Потребляемая мощность, Вт, не более Присоединительный вакуумный фланец
Габаритные размеры, мм, не более
60
47
120
0,195
15000
5
от 5 до 40
85
от 86 до 106
-
• длина
-
• ширина
-
• высота
Масса, кг, не более
Средняя наработка до метрологического отказа, ч
Средний срок службы, лет
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С
-
• относительная влажность воздуха, %, не более
-
• атмосферное давление, кПа
