Номер по Госреестру СИ: 48738-11
48738-11 Системы дозиметрические
(ADM606M-G-N)
Назначение средства измерений:
Система дозиметрическая ADM606M-G-N (далее - система) предназначена для измерения мощности амбиентного эквивалента дозы H& * (10) (АЭД) гамма-излучения и нейтронного излучения.
Внешний вид.
Системы дозиметрические
Рисунок № 1
Внешний вид.
Системы дозиметрические
Рисунок № 2
Внешний вид.
Системы дозиметрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на корпус системы, клеящейся маркой, изготовленной фотоспособом и на титульном листе Руководства по эксплуатации системы методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Система дозиметрическая ADM606M-G-N» Руководство по эксплуатации CPR-319MN001.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе дозиметрической ADM606M-G-N
-
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
-
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
-
3. ГОСТ 8.070-96 «ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений»;
-
4. ГОСТ 8.347-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверка осуществляется по методике поверки «Система дозиметрическая ADM606M-G-N.Методика поверки ADM606M-G-N МП», разработанной и утвержденной ГЦИ СИ ОАО «СНИИП» в июне 2011 г.
Основное поверочное оборудование: установка поверочная гамма-излучения УПГД-1М (погрешность измерения МАЭД ±6 %) и установка поверочная нейтронная УКПН-1М (погрешность измерения МАЭД ± 10 %).
Изготовитель
Canberra Industries Inc., 800 Research Parkway, Meriden, CT 06450, U.S.A.
Заявитель
ЗАО «Канберра Паккард Трейдинг Корпорейшн»
117997, г. Москва, ул. Миклухо-Маклая, д.16/10, корпус 32 Тел./факс:+7(499) 724-85-77; 724-86-11
Испытательный центр
: ГЦИ СИ ОАО «СНИИП»Регистрационный номер 30050-08 Адрес: РФ, 123060, Москва, ул. Расплетина, 5 Тел. +7(499)198-97-00, факс +7(499)943-00-63, e-mail: dep1500@sniip.ru
Система измеряет мощность АЭД с помощью двух счетчиков. Для измерения мощности АЭД гамма-излучения применен счетчик Гейгера с галогенным гасящим газом, работающий с использованием запатентованной компанией Canberra технологии «time-to-count» (время до прихода импульса). Для измерения мощности АЭД нейтронного излучения применен газонаполненный счетчик Н3. Значение мощности амбиентного эквивалента дозы отображается на вакуумном флуоресцентном дисплее 2 строки по 20 символов.
Система обеспечивает измерение и вывод мощности дозы (мР/ч, мбэр/ч или мкЗв/ч). Система обеспечивает накопление и отображение дозы с момента последнего обнуления. Значение хранится в энергонезависимой памяти и не теряется при длительном выключении питания прибора.
В системе предусмотрено два порога сигнализации по интенсивности: «Предупреждение» для оповещения о повышении уровня и «Тревога» для опасного уровня излучения. Система формирует сигнал дозы, если накопленная доза или количество импульсов равны или превышают соответствующий установленный порог.
Система дозиметрическая ADM606M-G-N является единичной партией в количестве 9 экземпляров с заводскими номерами 13000063, 13000064, 13000065, 13000066, 13000067, 13000068, 13000070, 13000071, 13000072. В состав системы дозиметрической ADM606M-G-N входят: блок управления и индикации ADM606M; блоки детектирования гамма-излучения GP110SI; блоки детектирования нейтронного излучения NP100H. Внешний вид компонентов системы показан на рис. 1 - 3. На рисунках указаны места нанесения наклеек защиты от несанкционированного доступа.

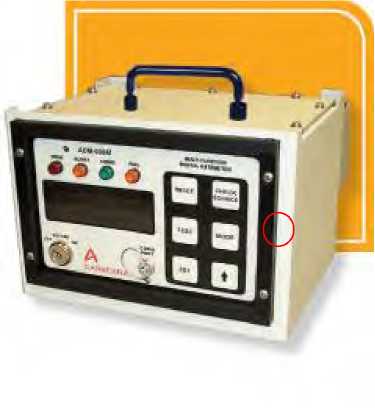

Рис. 1 Блок управления и индикации ADM606M

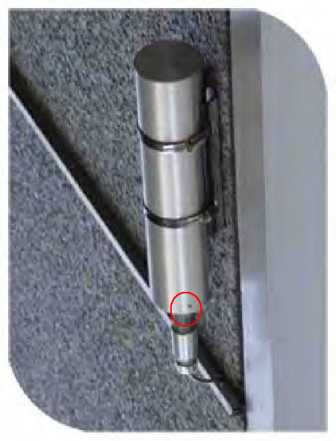

Рис. 2 Блок детектирования гамма-излучения GP110SI

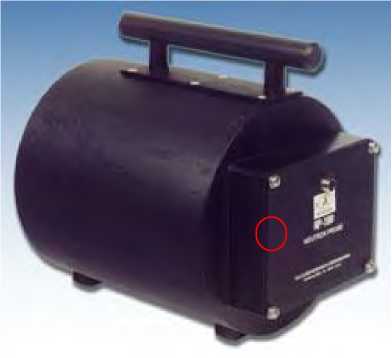

Рис. 3 Блок детектирования нейтронного излучения NP100H
Комплект поставки системы ADM606M-G-N и эксплуатационные документы представлены в таблице 2.
Таблица 2
№ |
Наименование |
Обозначение, зав. № |
Кол-во, шт. |
1. |
Система дозиметрическая: |
ADM606M-G-N, 13000063: | |
- блок управления и индикации; |
ADM606M, 13000063; |
1 | |
- блок детектирования гамма- |
1 | ||
излучения; - блок детектирования нейтронного |
GP110SI, 13000047; |
1 | |
излучения |
NP100H, 13000008 | ||
2. |
Система дозиметрическая: |
ADM606M-G-N, 13000064: | |
|
ADM606M, 13000064; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000048; |
1 | |
излучения |
NP100H, 13000029 |
1 |
№ |
Наименование |
Обозначение, зав. № |
Кол-во, шт. |
3. |
Система дозиметрическая: |
ADM606M-G-N, 13000065: | |
|
ADM606M, 13000065; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000051; |
1 | |
излучения |
NP100H, 13000036 |
1 | |
4. |
Система дозиметрическая: |
ADM606M-G-N, 13000066: | |
|
ADM606M, 13000066; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000050; |
1 | |
излучения |
NP100H, 13000031 |
1 | |
5. |
Система дозиметрическая: |
ADM606M-G-N, 13000067: | |
|
ADM606M, 13000067; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000052; |
1 | |
излучения |
NP100H,13000033 |
1 | |
6. |
Система дозиметрическая: |
ADM606M-G-N, 13000068: | |
|
ADM606M, 13000068; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000054; |
1 | |
излучения |
NP100H, 13000034 |
1 | |
7. |
Система дозиметрическая: |
ADM606M-G-N, 13000070: | |
|
ADM606M, 13000070; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000055; |
1 | |
излучения |
NP100H, 13000035 |
1 | |
8. |
Система дозиметрическая: |
ADM606M-G-N, 13000071: | |
|
ADM606M, 13000071; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000056; |
1 | |
излучения |
NP100H, 13000030 |
1 | |
9. |
Система дозиметрическая: |
ADM606M-G-N, 13000072: | |
|
ADM606M, 13000072; |
1 | |
излучения; - блок детектирования нейтронного |
GP110SI, 13000064; |
1 | |
излучения |
NP100H, 13000042 |
1 | |
10. |
Кабели для подключения блоков детектирования | ||
11. |
Кабеля питания | ||
12. |
Руководство по эксплуатации |
CPR-319MN001 |
1 |
13. |
Методика поверки |
ADM606M-G-N МП |
1 |
Лист № 5 всего листов 5
Основные метрологические и технические характеристики системы дозиметрической ADM606M-G-N приведены в таблице 1.
Таблица 1
Наименование характеристики, единица измерения |
Номинальное значение характеристики |
Канал измерения гамма-излучения | |
Диапазон измерения мощности АЭД, мкЗв/ч |
от 0,01 до 10^106 |
Предел допускаемой основной относительной погрешности, % |
± 25 |
Рабочий диапазон энергий гамма-излучения, кэВ |
от 80 до 3Д103 |
Нелинейность, % |
± 5 |
Канал измерения нейтронного излучения | |
Диапазон измерения мощности АЭД, мкЗв/ч |
от 0,1 до 104 |
Предел допускаемой основной относительной погрешности, % |
± 10 |
Рабочий диапазон энергий, эВ |
от 0,025 до 15406 |
Нелинейность, % |
± 5 |
Время установления рабочего режима, мин, не более |
5 |
Время непрерывной работы, ч, не менее: - при аварийном питании от встроенного аккумулятора - при питании от сети 220 В, 50 Гц |
1 24 |
Напряжение питания, В от сети переменного тока |
220 |
Потребляемые мощности: при питании от сети напряжением 220 В частотой 50 Гц, ВА |
25 |
Габаритные размеры, мм, не более: БДГ GP110SI |
359^76 (диам.) |
БДН NP100H |
244x292 |
БУИ ADM606M |
184x267x216 |
Масса, кг, не более: БДГ GP110SI |
0,9 |
БДН NP100H |
10 |
БУИ ADM606M |
3,4 |
Условия эксплуатации: Температура окружающего воздуха, 0С Относительная влажность (при температуре воздуха +30 0С), без об- |
от -10 до 50 |
разования конденсата, % |
от 0 до 95 |
Дополнительная погрешность на каждые 10 0С отклонения от температуры 20 0С, %, не более |
± 10 |
Дополнительная погрешность при относительной влажности 95% при температуре +30 0С, % |
± 10 |
Дополнительная погрешность при воздействии синусоидальной вибрации с амплитудой не более 0,1 мм в диапазоне частот от 5 до 25 Гц, %, не более |
± 10 |
