Номер по Госреестру СИ: 48582-11
48582-11 Калибраторы давления
(9913)
Назначение средства измерений:
Калибраторы давления 9913 (далее калибраторы) предназначены для калибровки и испытаний измерительных преобразователей давления общепромышленного применения.

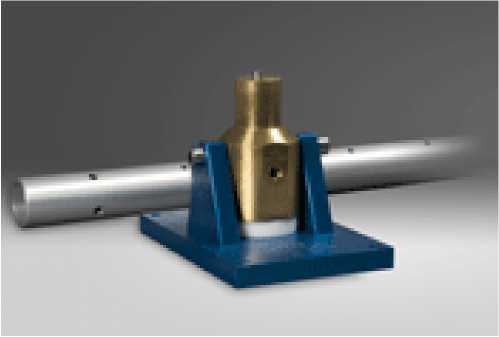

Внешний вид.
Калибраторы давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Калибратор давления 9913» п. 3.0.
Лист № 3 всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Калибраторам давления 9913
Техническая документация (фирмы«Т11е Modal Shop, Inc», США.
Поверка
Поверкаосуществляется по документу МП 48582-11 «Калибраторы давления 9913. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011г.
При поверке используют калибратор избыточного давления с ВПИ 250 МПа и пределами приведенной основной погрешности, не более ± 0,1 %.
Изготовитель
Фирма «The Modal Shop, Inc», США
Адрес: 3149 E Kemper Rd, Cincinnati, OH 45241, USA
Заявитель
ООО «НОВАТЕСТ»
Адрес: 141401, Московская обл., город Химки, Ленинский проспект, дом 1, корпус 2.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Принцип работы калибраторов основан на преобразовании кинетической энергии падающего груза в заданные значения гидравлического давления.
В состав калибратора входят:
-
- двухлинейный испытательный коллектор со встроенным эталонным датчиком давления 136A, процессором и усилителем заряда 443В02;
-
- устройство, воспроизводящее необходимый уровень механического воздействия на гидравлическую систему;
-
- ручное или автоматическое сравнивающее устройство.
Значения давления задаются путем регулирования высоты и массы падающего груза, кинетическая энергия которого с помощью двухлинейного испытательного коллектора преобразуется в гидравлическое давление, одновременно воздействующее на чувствительные элементы эталонного и калибруемого преобразователей. Данные выходных сигналов преобразователей могут записываться на двухлучевом осциллографе или подаваться для обработки на станцию The Modal Shop модели 9155C, которая в соответствии с заданной программой определяет все необходимые технические, в том числе метрологические характеристики исследуемого датчика давления.
Метрологические характеристики калибратора зависят, в основном, от метрологических характеристик используемого эталонного преобразователя 136A.
Рис. 1. Общий вид калибратора давления 9913
Таблица 2
Калибратор давления 9913 |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Дополнительные принадлежности по спецификации фирмы
модели 003C10, 10-32 на BNC, длина 3.04 м
|
Таблица 1
Наименование характеристики |
Значение |
Диапазон воспроизводимого давления, бар (МПа) |
от 138 до 1380 (от 13,8 до 138,0) |
Верхний предел диапазона измерений давления встроенного эталонного преобразователя, бар (МПа) |
1380 (138) |
Выходной сигнал эталонного датчика, В |
от 0 до 4 |
Пределы допускаемой основной приведенной погрешности (в рабочем диапазоне температур), % Нелинейность, % |
± 0,6 ± 0,5 |
Температура окружающего воздуха, оС |
20 ± 2 |
Г абаритные размеры (ширина х длина х высота), мм |
152х228х1016 |
Масса, кг, не более |
8 |
