Номер по Госреестру СИ: 48361-11
48361-11 Амперметры аналоговые
(AMT)
Назначение средства измерений:
Амперметры аналоговые АМТ (далее по тексту - «приборы») предназначены для измерения силы тока в цепях переменного (с подвижной стрелкой, электромагнитные) и постоянного (с подвижной катушкой, магнитоэлектрические) тока.

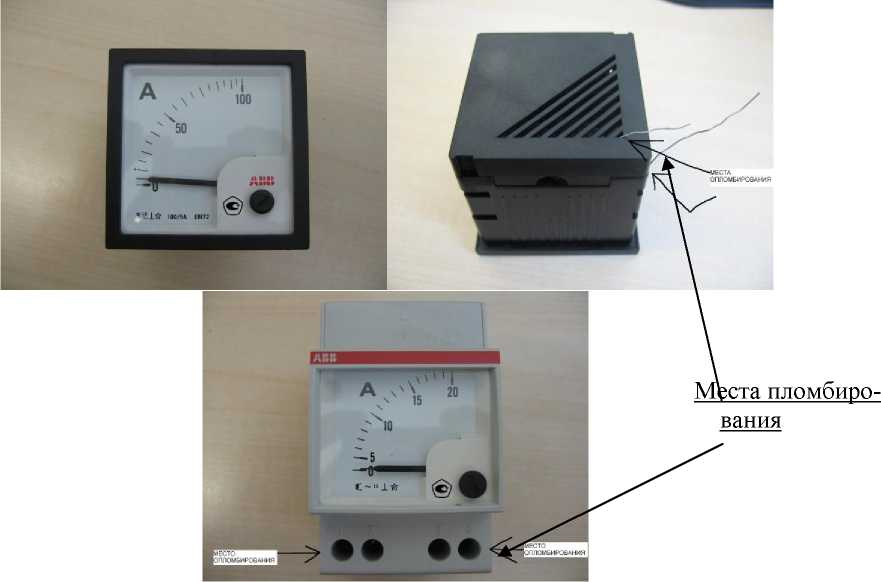

Внешний вид.
Амперметры аналоговые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2021
Номер записи - 137432
ID в реестре СИ - 359832
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Амперметры аналоговые, Амперметр АМТ1, Амперметр AMT1, Амперметр AMT, АВВ АМТ, Ruichi, AMT1-А5/72, AMT1-A5/72, AMT1 0-500А КТ1,5, AMT1 0-1500А КТ1,5, AMT1, AMT-1-А5-72, AMT-1, AMT se-80, AMT, AbbAMT1-A1-40/72, ABB АМТ, ABB, -,
Производитель
Изготовитель - Фирма "ABB S.p.A. - ABB SACE Division"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 1367
Выдано извещений - 10
Кол-во периодических поверок - 940
Кол-во средств измерений - 195
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 975 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2016.10.27 О продлении срока действия свидетельств об утверждении типа СИ (37 позиций)
№6360 от 2011.12.05 Об утверждении типов средств измерений (Регистрационный номер в реестре СИ 48339-48341-11, 44923-11, 48342-48345-11, 31967-11, 48346-48359-11, 19579-11, 48360-48381-11, 48412-11)
Наличие аналогов СИ: Амперметры аналоговые (AMT)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
48361-11 Амперметры аналоговые (AMT) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
28570-10 Микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры и миллиамперметры, амперметры, вольтметры (МД42 (микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры) и ЕД42 (миллиамперметры, амперметры, вольтметры)) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
48361-11 Амперметры аналоговые (AMT) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
68770-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (М42) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
48361-11 Амперметры аналоговые (AMT) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
69582-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
24371-08 02.10.2023 |
Трансформаторы тока, TRF M Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
4 года | |
48360-11 27.10.2021 |
Вольтметры аналоговые, VLM Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
48361-11 27.10.2021 |
Амперметры аналоговые, AMT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
49676-12 20.04.2017 |
Трансформаторы тока, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
4 года |
69003-17 24.10.2022 |
Счетчики электрической энергии трехфазные электронные, B23, B24, A43, A44 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
16 лет |
69106-17 31.10.2022 |
Счетчики электрической энергии однофазные электронные, B21, A41, A42 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
16 лет |
71769-18 09.07.2024 |
Трансформаторы тока измерительные, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
4 года |
Кто поверяет Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
Стоимость поверки Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Краснодарский ЦСМ Краснодарский край |
415 | 832 |
ФБУ Красноярский ЦСМ Красноярский край |
292 | 832 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
660 | 832 |
Клинский филиал ФБУ Ростест-Москва Московская область |
660 | 832 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
660 | 832 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора методом трафаретной печати и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам аналоговым АМТ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни
ческие условия.
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
Основные средства поверки: калибратор многофункциональный серии 3000 модель 3010 (диапазон измерения напряжения постоянного и переменного токов от 1 мкВ до 1 кВ, 5=+0,015%; диапазон измерения силы постоянного и переменного токов от 1 нА до 70 А, 3=+0,08 %)
Изготовитель
«ABB S.p.A. - ABB SACE Division», Италия.
Адрес: Viale dell'Industria 18-20010-Vittuone (MI), Italy. Телефон: +39 02 9034 1, факс: +39 02 9034 7609
Сайт: www.abb.com
Заявитель
ООО «АББ» 117997, г. Москва, ул. Обручева, 30/1, стр. 2 Телефон:+7 495 960 2200, Факс:+7 495 960 2205.Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46. Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Приборы относятся к электроизмерительным аналоговым приборам прямого действия.
Принцип действия приборов магнитоэлектрической системы основан на создании момента вращения в результате воздействия магнитного поля постоянного магнита на проводники с током подвижной катушки.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Амперметры выпускаются в различных модификациях: для измерения переменного (АМТ1) и постоянного (АМТ2) токов и отличаются диапазоном измерений.
Шкала приборов линейная. Все приборы имеют квадрантную шкалу (движение стрелки по ходу часов с углом отклонения 90 градусов). Приборы выпускаются в двух исполнениях: для панельного монтажа с помощью крепежных болтов (с размерами передней панели 48х48, 72х72, 96х96 мм) и для монтажа на DIN-рейку. Нулевые отметки шкал на краю диапазона измерений, стрелочный указатель ножевого типа. Корректор нуля - механический.
Приборы включаться в цепь непосредственно до 30 А (монтаж на DIN-рейку) и до 40 А или 60 А в зависимости от модификации (приборы панельного монтажа).
Приборы могут применяться с трансформаторами тока (первичный ток от 5 до 10000 А, вторичный ток 5 А) и с наружным шунтом (номинальный ток от 20 до 1000 А, номинальное падение напряжения 60 мВ).
Рабочее положение- вертикальное.
В комплект поставки входит:
-
1) амперметр-1 шт.;
-
2) защитная крышка-1 шт.;
-
3) рамка-1 шт.;
-
4) уплотнитель (по заказу) -1 шт.;
-
5) паспорт-1 экз.;
-
6) упаковочная тара-1 шт.;
Таблица 1. Метрологические характеристики амперметров аналоговых АМТ. Исполнение для панельного монтажа.
№ п/п |
Наименование характеристики |
Значение для приборов типа AMT1 |
Значение для приборов типа AMT2 | ||||
1 |
Диапазон измерения силы постоянного и переменного токов, А |
0-1; 0-5; 0 10; 0-15; 0-20; 0-25; 0-30; 0-40 |
0-1; 0-5; 0-10; 0-15; 0-20; 0-25; 0-30; 040; 0-50; 0-60 |
0-5x10-1; 0-1; 0-5; 0-10 | |||
2 |
Класс точности |
1,5 1,5 |
1,5 1,5 | ||||
3 |
Длина шкалы, мм |
34 |
67 |
103 |
34 |
34 |
67 |
4 |
Время успокоения, с |
1 |
1 | ||||
5 |
Габаритные размеры, мм |
48x48x53 |
72x72x53 |
96x96x53 |
48x48x53 |
72x72x53 |
96x96x53 |
6 |
Масса не более, кг |
0,10 |
0,15 |
0,22 |
0,12 |
0,10 |
0,15 |
Таблица 2. Метрологические характеристики амперметров аналоговых АМТ. Исполнение для монтажа на DIN-рейку.
№ п/п |
Наименование характеристики |
Значение для приборов типа AMT1 |
Значение для приборов типа AMT2 |
1 |
Диапазон измерения силы постоянно- |
0-5; 0-10; 0-15; |
0-1x10-2; 0-1x10-1; 0-1; 0-5; |
го и переменного токов, А |
0-20; 0-25; 0-30 |
0-10;0-15;0-20; 0-25;0-30 | |
2 |
Класс точности |
1,5 |
1,5 |
3 |
Время успокоения, с |
1 |
1 |
4 |
Г абаритные размеры, мм |
85x52,5x58 |
85x52,5x58 |
5 |
Масса не более, кг |
0,200 |
0,200 |
Рабочие условия применения приборов:
-
- температура окружающего воздуха от минус 20 до плюс 40 °С;
-
- относительная влажность воздуха не более 85 % при плюс 35 °С;
-
- атмосферное давление 84-106,7 кПа;
-
- частота питающей сети 50 Гц.
Предельные условия транспортирования соответствуют группе 5 по ГОСТ 22261-94; Средняя наработка на отказ, не менее 50000 ч;
Средний срок службы, не менее 12 лет.
