Номер по Госреестру СИ: 48346-11
48346-11 Счетчики электрической энергии электронные однофазные
(OPTIMER 1)
Назначение средства измерений:
Счетчики электрической энергии электронные однофазные OPTIMER 1 (далее - счетчики) предназначены для измерения и учета активной энергии в однофазных двух проводных цепях переменного тока промышленной частоты.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.12.2016
Номер записи - 137415
ID в реестре СИ - 359815
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 12 лет
Наличие периодической поверки - Да
Модификации СИ
нет данных, OPTIMER-101, OPTIMER 312 5 (100), OPTIMER 302 5 (50), OPTIMER 301 5 (7,5), OPTIMER 301 5 (10), OPTIMER 101, OPTIMER 1,
Производитель
Изготовитель - ЗАО "КЭАЗ"
Страна - РОССИЯ
Населенный пункт - г.Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 24
Выдано извещений - 2
Кол-во периодических поверок - 8
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 3023 дн.
Приказы РСТ, где упоминается данный тип СИ
№6360 от 2011.12.05 Об утверждении типов средств измерений (Регистрационный номер в реестре СИ 48339-48341-11, 44923-11, 48342-48345-11, 31967-11, 48346-48359-11, 19579-11, 48360-48381-11, 48412-11)
Наличие аналогов СИ: Счетчики электрической энергии электронные однофазные (OPTIMER 1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "КЭАЗ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48346-11 06.12.2016 |
Счетчики электрической энергии электронные однофазные, OPTIMER 1 ЗАО "КЭАЗ" (РОССИЯ г.Курск) |
ОТ |
12 лет |
|
48347-11 06.12.2016 |
Счетчики активной энергии электромеханические однофазные, СО-505К ЗАО "КЭАЗ" (РОССИЯ г.Курск) |
ОТ |
16 лет |
|
48348-11 06.12.2016 |
Счетчики электрической энергии электронные трехфазные, OPTIMER 3 ЗАО "КЭАЗ" (РОССИЯ г.Курск) |
ОТ |
10 лет |
|
50646-12 23.07.2017 |
Счетчики электрической энергии однофазные многотарифные, OPTIMER MT1 ЗАО "КЭАЗ" (РОССИЯ г.Курск) |
ОТ |
12 лет |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Счетчики электрической энергии электронные однофазные (OPTIMER 1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 5 | 1 | 0 | 4 | 1 | 1 | 0 | 1 | |
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Тайпит-ИП" (РОСС RU.0001.310073) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| АО "АТОМЭНЕРГОСБЫТ" (RA.RU.314168) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "МЦМО" (РОСС RU.0001.310255) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики электрической энергии электронные однофазные (OPTIMER 1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Курский ЦСМ Курская область |
354 | 933 |
|
ФБУ Курский ЦСМ Курская область |
408 | 933 |
|
ФБУ Коми ЦСМ Республика Коми |
2038 | 933 |
Программное обеспечение
Счётчики Optimer 1 c ЭМОУ не имеют встроенного программного обеспечения.
ПО электронного счётного механизма счётчиков с ЭСМ, не является метрологическим, под управлением ПО осуществляется индикация данных и передача этой информации по интерфейсу.
Запись информации в память счётчика не предусмотрена.
Внешнее ПО со счётчиками Optimer 1 не поставляется, для считывания информации об энергопотреблении используется ПО АИИС КУЭ.
Встроенное ПО зависит от модификации счётчика: ПО счётчика Optimer 111 ГЖИК.411152.001-01 Д1;
ПО счётчика Optimer 112 ГЖИК.411152.001-02 Д1;
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ГЖИК.411152.001-01 Д1 |
v0101 |
FC7649006041D921781AEB0 9DD6F7E06 |
md5 |
|
ГЖИК.411152.001-02 Д1 |
v0101 |
9F00E9738AED84B4269D6E5 3B665A6FB |
В соответствии с МИ 3286 - 2010, уровень защиты программного обеспечения и ос-
новных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений - «A».
Фотографии модификаций счётчика с местами опломбирования представлены на рисунках 2, 3 и 4.

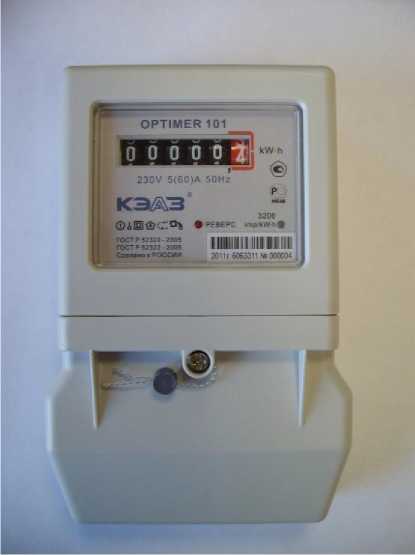

Счётчик в корпусе 1 Рисунок 2
Счётчик в корпусе 2 Рисунок 3

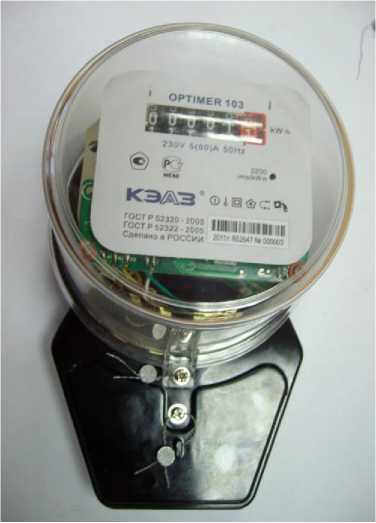

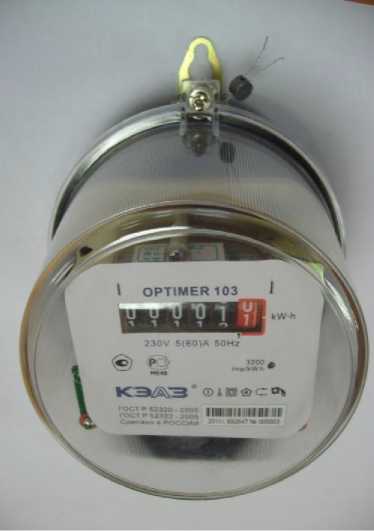

Счётчик в корпусе 3 Рисунок 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевой панели счетчика и титульных листах паспорта методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии электронным однофазным OPTIMER 1
ГОСТ Р 52320-2005 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии";
ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2.»;
ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков , тарификации и управления нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 (ИСО 7498-84, Доп. 1-84 ИСО 7498-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;
ТУ4228-057-05758109-2011 «Счётчики электрической энергии электронные однофазные OPTIMER 1. Технические условия».
Поверка
Поверкаосуществляется согласно документу ГЖИК.411152.001 ПМ «Счётчики электрической энергии электронные однофазные OPTIMER 1. Методика поверки», утвержденному ГЦИ СИ ВНИ-ИМС в сентябре 2011 года.
Перечень основного оборудования, необходимого для поверки:
- поверочная установка ЦУ 6800 или аналогичная с эталонным счетчиком класс точности 0,25 или выше; номинальное напряжение 220/380 В; диапазон изменения выходного тока от 0,02 до 100 А;
- установка для проверки параметров электробезопасности GPI-725, испытательное напряжение переменного тока до 5 кВ.
- секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с;
- частотомер электронно-счетный ЧЗ-63, измеряемая частота от 0,1 Гц до 1 МГц, режим счёта импульсов;
- Источник питания Б5-30; постоянное напряжение 0-24 В; сила тока не менее 50 мА.
Изготовитель
ЗАО «КЭАЗ»Адрес: 305000, Россия, г. Курск, ул. Луначарского, 8. Тел. /факс: (4712) 52-00-92
е-mail: www.keaz.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи "фазы" и в цепи "нуля", (для счетчиков с одним измерительным элементом - в цепи "фазы"), с последующим преобразованием результата измерения в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов осуществляется электромеханическим отсчетным устройством (ЭМОУ) или электронным счётным механизмом (ЭСМ). Количество потреблённой энергии отображается на барабанах ЭМОУ или на ЖК индикаторе электронного счётного механизма.
Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ).
Для хранения измеренных величин в счетчиках с электронным счётным механизмом имеется энергонезависимая память, обеспечивающая хранение измерительной информации в течение 16 лет. Информация о потреблённой энергии может быть считана через интерфейсы удалённого доступа в соответствующих модификациях счётчиков.
На лицевой панели счетчиков с двумя измерительными элементами расположен индикатор неравенства токов в нулевом и фазном проводах, для защиты от хищений электроэнергии по нулевому проводу. У счётчиков модификации Optimer 101 на лицевой панели расположен индикатор отрицательной мощности.
Протокол взаимодействия по интерфейсам удалённого доступа основан на базовой эталонной модели взаимосвязи открытых систем (ВОС) в соответствии с ГОСТ 28906-91 и соответствует ГОСТ Р МЭК 61107-2001.
Заводские настройки являются неизменными на протяжения всего срока эксплуатации счётчика.
Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства для предотвращения несанкционированных вмешательств в схемы включений приборов.
Структурное обозначение счетчиков Optimer 1 представлено на рисунке 1.
Optimer 1
Unom
1н(1макс)
Ток базовый (максимальный), в А
Номинальное напряжение, в В
Тип интерфейса:
- отсутствует
E4 - Интерфейс EIA 485;
E2 - Интерфейс EIA 232;
CL - токовая петля;
GSM - GSM-модем RF-радиомодем;
МВ - интерфейс Mbus;
Класс точности 1.0 или 2.0
Конструктивное исполнение
-
1 - для крепления на 3 винта
-
2 - для установки на DIN рейку
-
3 - в корпусе индукционного счётчика
Тип счётного механизма и схема измерения
0 - электромеханический (ЭМОУ)
-
1 - электронный (с ЖКИ)
-
2 - ЭМОУ с двумя измерительными элементами
-
3 - электронный, с двумя измерительными элементами
Тип счетчика
Optimer 1 - однофазный электронный
Рис. 1
В комплект поставки входят :
- счётчик электрической энергии электронный однофазный OPTIMER 1;
- паспорт ;
- методика поверки ГЖИК.411152.002 ПМ*;
- коробка упаковочная.
* - поставляется для организаций проводящих поверку по отельному заказу.
|
Наименование параметра |
Значение параметра |
|
Класс точности: по ГОСТ Р 52322-2005 |
1 или 2 |
|
Базовый ток, А |
5 или 10 |
|
Максимальный ток, А |
40, 50, 60, 80 или 100 |
|
Номинальное напряжение, В |
230 |
|
Рабочий диапазон напряжений, В |
от 172 до 264 |
|
Номинальная частота, Гц |
50 |
|
Рабочий диапазон частоты сети, Гц |
от 47,5 до 52,5 |
|
Передаточное число, имп/кВт-ч |
1600, 3200 или 6400 |
|
Стартовый ток, мА |
0,004 1б |
|
Активная мощность, не более, Вт |
2 |
|
Полная мощность, не более, В-А - по цепи напряжения |
8,5 |
|
- по цепи тока |
0,1 |
|
Цена единицы разряда счетного механизма, кВт-ч: Для счетчиков с ЭМОУ - младшего |
10-2 |
|
- старшего |
105 или 106 |
|
Для счетчиков с ЭСМ - младшего |
10-2 106 |
|
- старшего | |
|
Скорость обмена по интерфейсу RS-485, бит/с |
от 300 до 19200 |
|
Длительность хранения информации при отключении питания (для счетчиков с ЭСМ), лет |
16 |
|
Масса, не более, кг - в корпусе типа 1 и 2 |
0,5 |
|
- в корпусе типа 3 |
0,7 |
|
Габаритные размеры (высота, ширина, глубина), не более, мм - в корпусе типа 1 |
127 х 114 х 47,5 |
|
- в корпусе типа 2 |
115 х 80 х 65 |
|
- в корпусе типа 3 |
215 х 135 х 120 |
|
Диапазон рабочих температур, °С - счетчики с ЭМОУ |
минус 40 60 |
|
- счетчиков с ЭСМ |
минус 30 60 |
|
Диапазон температур хранения и транспортирования, °С |
минус 50 70 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
210 000 |
