Номер по Госреестру СИ: 48305-11
48305-11 Спектрометры энергии гамма-излучения портативные
(СЕГ-П)
Назначение средства измерений:
Спектрометр энергии гамма-излучения портативный СЕГ-П (далее - спектрометр) предназначен для измерения активности гамма-излучающих радионуклидов, регистрации, накопления, визуализации и обработки энергетических спектров гамма-излучения
Внешний вид.
Спектрометры энергии гамма-излучения портативные
Рисунок № 1
Внешний вид.
Спектрометры энергии гамма-излучения портативные
Рисунок № 2
Программное обеспечение
предназначено для считывания со спектрометрического устройства и обработки гамма-спектров, определение радионуклидного состава источника и расчёта его активности.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SpectraLine-Handy |
SpectraLineHandy |
1.4.2050 |
9d51119f |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню C по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус БД методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к
Спектрометру энергии гамма-излучения портативный СЕГ-П
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров».
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществлении деятельности в области охраны окружающей среды;
-
- осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
-
- выполнении работ по обеспечению безопасных условий и охраны труда;
-
- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется в соответствии с разделом «Методика поверки» документа «Спектрометр энергии гамма-излучения портативный СЕГ-П. Руководство по эксплуатации» bsi1.176.001, утверждённым ФГУП «ВНИИФТРИ» в 2011 г.
Основное поверочное оборудование:
- эталонные источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г (активность 103 105 Бк и погрешность ± 6 % (Р=0,95));
Изготовитель
ООО «Baltic Scientific Instruments»Адрес: Ganibu Dambis 26, P.O.Box 33, Riga, LV-1005, LATVIA
Teл. (+371)6738-3947, Факс: (+371)6738-2620
Электронная почта: office@bsi.lv; www.bsi.lv
В основу работы спектрометра положен принцип преобразования энергии гамма-квантов в чувствительном объеме полупроводникового детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным амплитудным анализатором.
Конструктивно спектрометр представляет собой тележку с устройством перемещения и ручками, блок детектирования (БД) с детектором из особо чистого германия (ОЧГ) с сосудом Дьюара с жидким азотом для охлаждения детектора. Сменный блок свинцовой защиты с коллиматорами служит для защиты детектора от внешнего радиационного фона окружающей среды. На стойках тележки размещены устройства подъема и поворота. На полках передней стойки размещены компьютер Notebook и спектрометрическое устройство Polaris. На нижних полках тележки размещены аккумулятор и преобразователь напряжения. Блок детектирования GCD-30185 представляет собой портативный блок детектирования на базе ОЧГ детектора в цилиндрическом криостате CT135-d4 объемом 5л. Спектрометрическое устройство DGF Polaris представляет собой многоканальный анализатор.

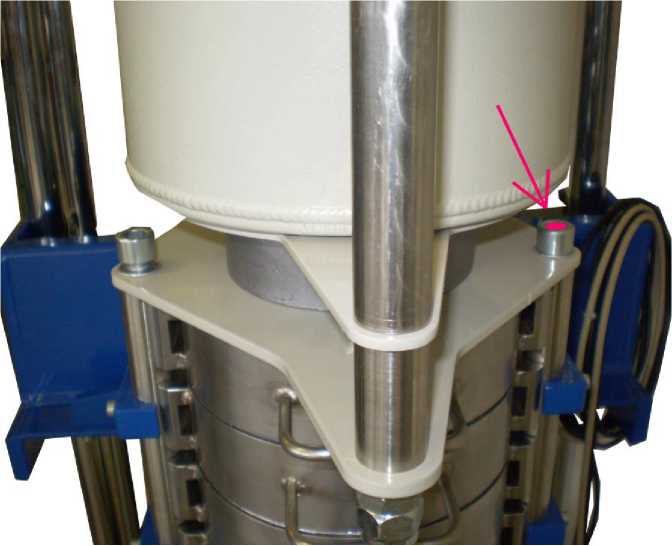

Рисунок 1. Место пломбирования.

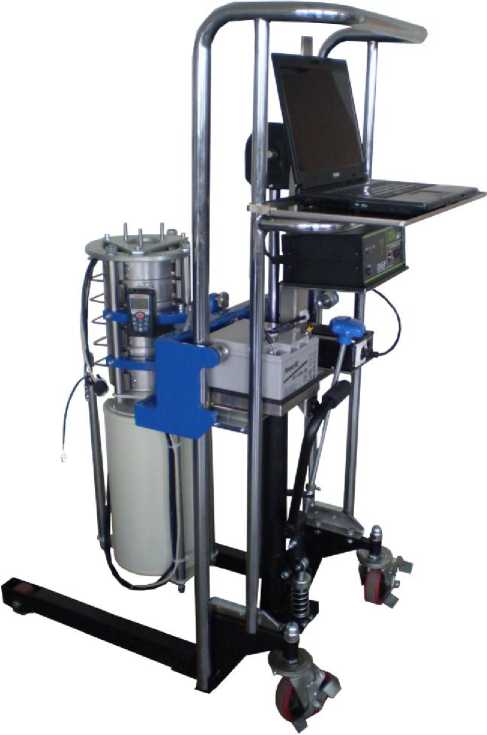

Рисунок 2. Общий вид спектрометра.
Программное обеспечение предназначено для считывания со спектрометрического устройства и обработки гамма-спектров, определение радионуклидного состава источника и расчёта его активности.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SpectraLine-Handy |
SpectraLineHandy |
1.4.2050 |
9d51119f |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню C по МИ 3286-2010.
Наименование |
Кол-во, шт. |
Портативный блок детектирования гамма - излучения GCD-30185 с сосудом Дьюара 5л |
1 |
Цифровое спектрометрическое устройство Polaris c USB интерфейсом |
1 |
Лазерный дальномер - указатель BOSCH DLE50 |
1 |
Ручная тележка |
1 |
Сменные коллиматоры |
2 |
Компьютер Notebook с портом USB |
1 |
Устройство для дозаправки жидким азотом с сосудом Дьюара TP-35 |
1 |
Комплект кабелей |
1 |
Аккумуляторная батарея 12 В |
2 |
Преобразователь напряжения Type 2284 |
1 |
Автоматическое зарядное устройство Type 9940 |
1 |
Контейнер для размещения Устройства спектрометрического, Компьютера, Преобразователя напряжения и Аккумулятора |
1 |
"Портативный Спектрометр", руководство по эксплуатации. |
1 |
SpectraLineGP Software. Руководство по управлению Спектрометром DGF Po- |
1 |
Наименование |
Кол-во, шт. |
laris. Руководство пользователя. | |
"SpectraLineGP+NuclideMaster", Руководство пользователя. |
1 |
CD с программой SpectraLineGP + NuclideMaster для спектрометров с полупроводниковыми детекторами |
1 |
USB ключ для программного обеспечения SpectraLineGP + NuclideMaster |
1 |
Диапазон регистрируемых энергий гамма-излучения, МэВ |
0,05 + 3,0 |
Интегральная нелинейность функции преобразования в диапазоне энергий, %, не более |
0,1 |
Энергетическое разрешение, кэВ, не более | |
для энергии 0,122 МэВ |
0,90 |
для энергии 1,332 МэВ |
1,85 |
Эффективность регистрации в пике полного поглощения в геометрии точечного источника на расстоянии источник-детектор 250 мм для энергии 1,33 МэВ, отн. ед., не менее |
3,640'4 |
Относительная эффективность регистрации в пике полного поглощения для энергии 1,33 МэВ относительно сцинтилляционного детектора NaI(Tl) 3x3", %, не менее |
30 |
Пределы допускаемой относительной погрешности эффективности регистрации геометрии точечного источника на расстоянии источник-детектор 250 мм для энергии 1,33 МэВ, % |
± 10 |
Максимальная входная статистическая загрузка, не менее, с-1 |
Т104 |
Время установления рабочего режима спектрометра, не более, мин |
30 |
Время непрерывной работы спектрометра, не менее, ч |
12 |
Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность), % |
± 2 |
Питание осуществляется от сети переменного тока: - напряжение, В |
от 187 до 242 |
- частота, Гц |
от 47 до 53 |
Потребляемая мощность, В • А, не более |
20 |
Г абаритные размеры (длина X ширина X высота), мм, не более Спектрометр с тележкой |
1070X590X1920 |
Устройство спектрометрическое Polaris |
250x180x90 |
Масса, кг, не более БД |
30 |
Устройство спектрометрическое Polaris |
3,5 |
Спектрометра с тележкой |
155 |
Рабочие условия применения: | | |
|
плюс 30 °С и |
- атмосферное давление, кПа от 84,0 до 106,7 | |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы после ввода в эксплуатацию, лет, не менее |
2 |
