Номер по Госреестру СИ: 48143-11
48143-11 Системы измерений длительности соединений
(СИДС Квант)
Назначение средства измерений:
Системы измерений длительности соединений СИДС Квант автоматических телефонных станций семейства Квант, далее - СИДС, предназначены для измерения длительности телефонных соединений по аналоговым абонентским линиям с целью получения исходных данных для расчета их стоимости.
Внешний вид.
Системы измерений длительности соединений
Рисунок № 1
Внешний вид.
Системы измерений длительности соединений
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.10.2016
Номер записи - 137170
ID в реестре СИ - 359570
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Система измерения длительности соединений АТС, Система измерений длительности соединений СИДС, Кв, СИДС Квант, СИДС "КВАНТ-С", СИДС "КВАНТ-Е", нет данных , нет, КВАНТ, Аппаратура повременного учета соединений,
Производитель
Изготовитель - ООО "Квант-Интерком"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 31
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 679 дн.
Приказы РСТ, где упоминается данный тип СИ
№434 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Системы измерений длительности соединений (СИДС Квант)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Квант-Интерком"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22624-02 01.04.2007 |
Системы измерений длительности соединений, СИДС КВАНТ-Е ООО "Квант-Интерком" (РОССИЯ г.С.-Петербург) |
2 года | |
|
48143-11 31.10.2016 |
Системы измерений длительности соединений, СИДС Квант ООО "Квант-Интерком" (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Системы измерений длительности соединений (СИДС Квант)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Калининградский филиал ПАО "Ростелеком" МРФ "Северо-Запад" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Филиал Сахателеком ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Кемеровский филиал ОАО "Ростелеком" (1642) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Липецкий филиал ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Ростовский филиал ОАО "Ростелеком" (1642) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Филиал во Владимирской и Ивановской областях (Лаборатория в г. Иваново) ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Калининградский филиал ОАО "Ростелеком" (1642) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Курский филиал ОАО "Ростелеком" (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерений длительности соединений (СИДС Квант)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
9301 | 17539 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
20688 | 17539 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
22628 | 17539 |
Программное обеспечение
Программное обеспечение (ПО) встроенное. СИДС не имеет собственного ПО. ПО СИДС обеспечивается ПО автоматических телефонных станций семейства Квант.
Идентификационные данные ПО автоматических телефонных станций семейства Квант, обеспечивающего работу СИДС, приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение АТС семейства Квант |
Программное обеспечение: УПАТС, городских АТС, АТСКЭ Квант |
СК 00005-07, СК 00007-07, СК 00002-07 |
140AC702874531B361 431626177370473B745 326463C2 |
УК6.0 |
По уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений коммутационная станция относится к группе «С» согласно МИ 3286-2010. Метрологически значимое ПО хранится в ПЗУ процессора, программирование производится через разъем, который расположен внутри коммутационной станции на плате блока УУС2, и к которому нет свободного доступа.
ПО автоматических телефонных станций семейства Квант защищено от преднамеренных и непреднамеренных изменений обрабатываемой информации, обусловленных действиями пользователя, реализовано однозначное назначение каждой команды для инициирования функции или изменения данных, а также выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление обрабатываемой информации. Данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы файлов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию оборудования (руководство пользователя), в состав которого входит СИДС, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Комплекс оборудования и программного обеспечения системы цифровых АТСЭ "КВАНТ". Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к СИДС Квант-
• ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
• Технические условия на комплексы оборудования АТС семейства Квант.
Испытательный центр
: ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под № 30112-07, аттестат действителен до 01.01.2013 гАдрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru

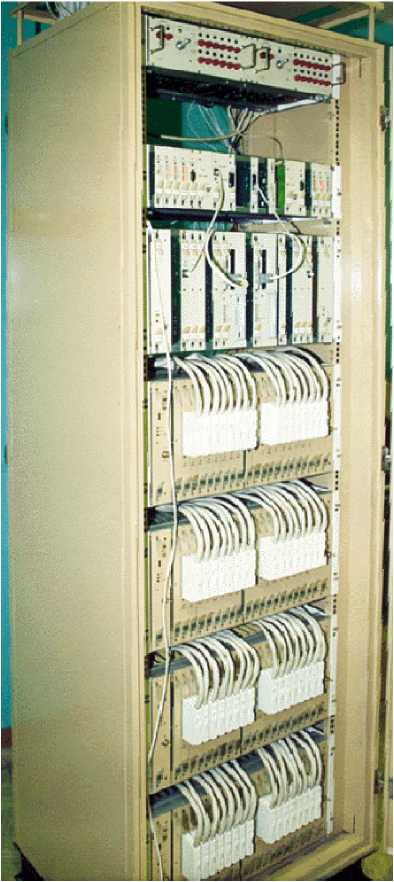

СИДС входит в состав аппаратно-программного комплекса оборудования с измерительными функциями автоматических телефонных станций (далее - АТС) семейства Квант, и реализующего функции УПАТС, ГАТС, САТС, АТСКЭ. Пример АТС представлен на рисунке 1.
Рисунок 1
СИДС представляет собой систему измерений длительности телефонных соединений и не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования для сбора данных о длительности телефонных соединений, проходящих через станцию, для последующей тарификации.
С целью предотвращения несанкционированного доступа к внутренним частям СИ, включая программное обеспечение, которое может привести к искажению результатов измерения, пломбируется блок УУС2, содержащий аппаратную часть СИДС.
Пломбирование блока УУС2 АТС Квант производится с помощью неснимаемых пломбировочных чашек которые надеваются на головки крепёжных винтов М2,5. Пломбирование производится фирменной печатью по ГОСТ 18680-73 мастикой битумной №1 ГОСТ 18680-73.
Пломбы устанавливаются:
1) на крепежный винт передней панели в верхней части блока;
2) на крепежный винт передней панели в нижней части блока.

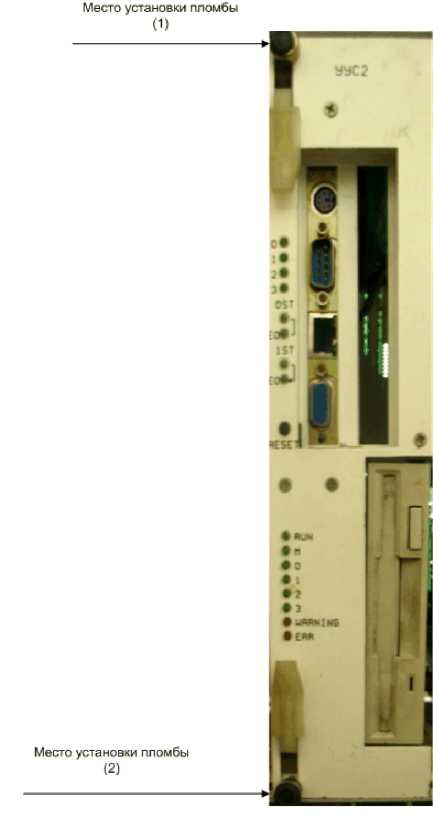

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм представлены на рисунке 2.
Рисунок 2
