Сведения о средстве измерений: 47759-11 Сейсмоприемники пьезоэлектрические

Номер по Госреестру СИ: 47759-11
47759-11 Сейсмоприемники пьезоэлектрические
(А16, А17)

Назначение средства измерений:
Сейсмоприемники пьезоэлектрические А16, А17 (далее - сейсмоприёмники) предназначены для преобразования колебательного ускорения в пропорциональный электрический сигнал

Внешний вид. Сейсмоприемники пьезоэлектрические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Сейсмоприемники пьезоэлектрические
Рисунок № 1

Внешний вид. Сейсмоприемники пьезоэлектрические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Сейсмоприемники пьезоэлектрические
Рисунок № 2

Внешний вид. Сейсмоприемники пьезоэлектрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Сейсмоприемники пьезоэлектрические
Рисунок № 3

Внешний вид. Сейсмоприемники пьезоэлектрические, http://oei-analitika.ru рисунок № 4

Внешний вид.
Сейсмоприемники пьезоэлектрические
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2026
Номер записи - 136692
ID в реестре СИ - 359092
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. А1738, А173Х, А1739, А1738В,, А1738В, А1738B, А1738, А17, А163Х, А1638В, А1638B, А1638, А1637В, А1637, А1612, А16, А17, A1638, 2013, -,

Производитель

Изготовитель - ООО «Геоакустика»
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2585
Выдано извещений - 78
Кол-во периодических поверок - 1468
Кол-во средств измерений - 245
Кол-во владельцев - 65
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 448 дн.

Приказы РСТ, где упоминается данный тип СИ

№2650 от 2021.11.26 О внесении изменений в сведения об утвержденных типах средств измерений (73175-18, 69451-17, 64141-16, 47759-11)

№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений

№4992 от 2011.09.15 ОБ утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 47685-11 по 47687-11, 28166-11.47688-11 по 47691-11, 37908-11, 47693-11 по 47722-11,32629-11,47723-11 по 47740-11,32497-11, 47741-11 по 47743-11,24254-11, 47744-11,47745-11,28044-11,47746-11 по 47757-11,32014-11,47758-11,47759-11,32368-11,38812-11,47760-11 по 47777-11,27923-110

№1400 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений

Наличие аналогов СИ: Сейсмоприемники пьезоэлектрические (А16, А17)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО «Геоакустика»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
47759-11 18.08.2026	Сейсмоприемники пьезоэлектрические, А16, А17 ООО «Геоакустика» (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год

RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Кто поверяет Сейсмоприемники пьезоэлектрические (А16, А17)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	А1739	2		0	2	0	2	0	2
ФГУП "ВНИИМС" (01.00225-2011)	РСТ	А1638	4		0	4	0	0	0	0
ООО "ПМЦ" (RA.RU.312726)		А1738 А1638	80		0	39	10	39	0	39
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		А1612	22		0	0	0	0	0	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	А1638 А1637В А1738В А1638В	86		0	74	0	86	0	74
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	Нет модификации	66		0	66	3	51	0	51
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Сейсмоприёмник пьезоэлектрический А1638	1		0	0	0	0	0	0
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ		12		0	0	0	0	0	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		А17 А1638	13		0	13	0	5	0	5
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	А1738В, А1738В	4		0	4	0	4	0	4
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	А1638	19	6	0	19	0	19	0	19
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	А173Х А163Х А1612 А1738B А1638B А1638 - 2013	127		0	100	5	114	0	87
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	А1638 А1638В А1738 А1738В	1614	50	637	894	55	1345	565	780
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541)		нет данных А16, А17	40		0	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	нет модификации А1638 А1738 А1738B	190		0	188	4	148	0	148
ФБУ «Ярославский ЦСМ» (RA.RU.311391)	РСТ	нет данных А16, А17	22		0	0	0	0	0	0
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	А1738 мод. А1738	21		0	19	1	21	0	19
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013)		А1637 А1738 А1638	53		0	0	0	0	0	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	А1637 А1638	12		0	0	0	0	0	0
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285)		А1612	5		0	0	0	0	0	0
ФБУ «ЦСМ Московской области» (RA.RU.311341)	РСТ	нет данных А16, А17	5		0	0	0	0	0	0
ФБУ «Тест-С.-Петербург» (RA.RU.311483)	РСТ	нет данных А16, А17	141		0	0	0	0	0	0
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	А1638 A1638	13	6	0	13	0	13	0	13
ООО «МетрЛифтСервис» (RA.RU.314115)		А1638	7	7	0	7	0	1	0	1
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		А1612 А1638 А1638В А1638B 2013	23	23	0	23	0	23	0	23
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	А1738В	3		0	3	0	0	0	0

Стоимость поверки Сейсмоприемники пьезоэлектрические (А16, А17)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Красноярский ЦСМ Красноярский край	5143	5956
Коломенский филиал ФБУ Ростест-Москва Московская область	6600	5956
Клинский филиал ФБУ Ростест-Москва Московская область	6600	5956
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область	6600	5956
Серпуховский филиал ФБУ Ростест-Москва Московская область	6600	5956

Знак утверждения типа

наносится на табличку, расположенную на крышке сейсмоприемников, фотоспособом, на руководство по эксплуатации ГПКН.402152.004 РЭ и формуляр ГПКН.402152.004 ФО с помощью типографской печати в левом верхнем углу титульного листа.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Сейсмоприемники пьезоэлектрические А16, А17. Руководство по эксплуатации ГПКН.402152.004 РЭ».

Лист № 6 всего листов 6

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к сейсмоприемникам пьезоэлектрическим А16, А17

ГОСТ Р ИСО 8042-2002. Вибрация и удар. Датчики инерционного типа для измерений вибрации и удара. Устанавливаемые характеристики.

ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

МИ 2070-90. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340^-1 - 240⁴ Гц.

ГОСТ 26044-83. Вибрация. Аппаратура для эксплуатационного контроля вибрационного состояния энергетических гидротрубных агрегатов. Общие технические требования.

ГПКН 402152.004 ТУ Сейсмоприемники пьезоэлектрические А16, А17. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Геоакустика» (ООО «Геоакустика») ИНН 7735157378
Юридический адрес:124482, г. Москва, Зеленоград, Савёлкинский проезд 4, этаж 13, пом. XXI , ком.13-4
Адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд 4, д. 4, оф. 1313 Телефон: 8 (495) 973-94-65, 8-903-218-58-06
E-mail: geo-maria@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495)526-63-00
E-mail: office@vniiftri.ru

В основе функционирования сейсмоприемников лежит принцип поперечного пьезоэффекта, в результате которого механическое воздействие на пьезоэлектрический чувствительный элемент вызывает генерацию заряда, пропорционального виброускорению.

Сейсмоприемники А16 и А17 имеют по четыре модификации: А1612, А1637, А1638 А1639 и А1712, А1737, А1738, А1739 соответственно, отличающихся количеством измерительных осей (А1632, А1732 - одна, у остальных - по три) и исполнением корпуса (А1632, А1638, А1732, А1738 - негерметичное исполнение, у остальных - герметичное).

Сейсмоприемники А16 и А17 отличаются возможностью поверки сейсмоприемников А17 без демонтажа с объекта эксплуатации.

Трехкомпонентные сейсмоприемники имеют несколько вариантов исполнений, отличающихся наличием встроенного интегратора или дифференциального выхода.

Сейсмоприемники состоят из корпуса, внутри которого жестко закреплена опора, служащая для размещения на ней чувствительного элемента и платы предварительного усилителя. Чувствительный элемент сейсмоприемников представляет собой пакет биморфных дисков с центральным крепежным отверстием, изготовленных из пьезокерамики ЦТС-19. Особое закрепление, а также специальная форма электродов чувствительного элемента обеспечивают снижение его чувствительности к изменениям температуры окружающей среды, воздействиям внешнего электромагнитного поля, акустического давления и деформациям основания корпуса.

Встроенный предварительный усилитель позволяет в широких пределах изменять значение коэффициента преобразования, а также формировать амплитудно-частотную характеристику с учетом конкретной измерительной задачи. Встроенная система электрической калибровки позволяет контролировать работу предварительного усилителя сейсмоприемников и, при необходимости, проверять их работоспособность и частотные характеристики.

Общий вид различных модификаций сейсмоприемников, места пломбировки приведены на рисунке 1.

Внешний вид. Сейсмоприемники пьезоэлектрические (А16, А17), http://oei-analitika.ru

Место пломбирования

_ ___________________у

Сейсмоприемник А1612

Место пломбирования

_ ,__________________У

Сейсмоприемник А1638

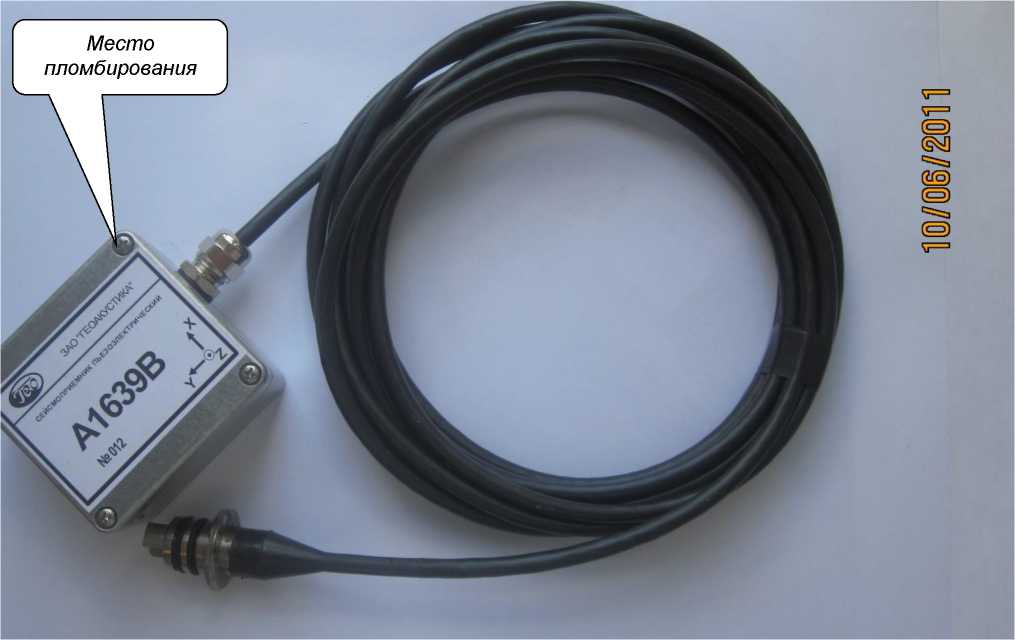

Место пломбирования

_ ._________________У

Сейсмоприемник А1639В

Место

пломбирования

(V5)

==□ о

Сейсмоприёмник А1737Д

Лист № 4 всего листов 6

Таблица 3 - Комплектность средств измерений

Обозначение	Наименование	Кол - во, шт.	Примечание
ГПКН.402152.004	Сейсмоприемник в сборе	1	Модификация по согласованию с заказчиком
ГПКН.402152.004 РЭ	Руководство по эксплуатации	1	На партию до 5 изделий
ГПКН.402152.004ФО	Формуляр	1
ГПКН.402152.004 МП	Методика поверки	1	По согласованию с заказчиком на партию до 20 изделий

Примечание: 1 Комплект монтажных частей поставляется по согласованию с заказчиком

2 Футляр поставляется на партию от 4 изделий по согласованию с заказчиком

Таблица 1 -

	Значения для модиф		шкаций сейсмоприемников
Характеристика	А1612,	А1637,	А1638,	А1639,
	А1712	А1737	А1738	А1739
1	2	3	4	5
Число измерительных осей (каналов)	1	3	3	3
Номинальный диапазон рабочих частот,
Гц	от 0,2 до 400
Расширенный диапазон рабочих частот,
Гц	от 0,1 до 400
Неравномерность АЧХ, относительно
значения на частоте 20 Гц, дБ, не более
- в диапазоне частот от 0,1 до 0,4 Гц			- 3
- в диапазоне частот от 0,4 до 300 Гц			± 1
- в диапазоне частот от 300 до 400 Гц			- 3
Пределы допускаемой основной
относительной погрешности
преобразования, %			± 10
- в диапазоне частот от 0,1 до 1 Гц			+ 4
- в диапазоне частот от 1 до 100 Гц			± 4
- в диапазоне частот от 100 до 400 Гц			± 10
Номинальное значение коэффициента пре-
образования, В-с²-м^-1, выбирается из ряда	0,1; 0,2; 0,5; 1; 2; 5; 10; 20
Изменение коэффициента преобразования
за межповерочный интервал
(долговременная стабильность) не более,			₁ 1
дБ
Максимальное измеряемое
гармоническое ускорение (эффективное
значение) при коэффициенте искажений			₅
выходного сигнала не более 1 %, м^с’²			5
Коэффициент нелинейных искажений, %,
не более
- при выходном напряжении 1 В на			0,05
частоте 12 Гц
- при максимально измеряемом			1 1
виброускорении
Пределы допускаемой дополнительной
погрешности преобразования, вызванной			± 0,1
изменением температуры окружающей
среды, %/°С

Лист № 5 всего листов 6 Таблица 2 - Основные технические характеристики

Характеристика	Значения для модификаций сейсмоприемников
Характеристика	А1612, А1712	А1637, А1737	А1638, А1738	А1639, А1739

Напряжение питания двухполярное, В	± (12 ± 2)
Ток потребления , мА, не более	2	5
Время установления рабочего режима после подачи напряжения питания, мин, не более	5
Рабочие условия применения: - температура окружающего воздуха ,°С - относительная влажность воздуха, % - атмосферное давление, кПа - избыточное гидростатическое давление,кПа (для сейсмоприемников А1638, А1738, А1639, А1739)	от -40 до + 50 до 90 при 30 С от 84 до 106,7 не более 10
Масса (без кабеля), кг, не более	0,1	0,5	0,6	0,5
Габаритные размеры без площадки под крепление (с площадкой под крепление), мм, не более	Диаметр: 48 Высота: 32	Длина: 100 (130) Ширина: 100 (130) Высота: 94	Длина: 85 Ширина: 85 Высота: 77	Длина: 80 (110) Ширина: 80 (110) Высота: 55
Средняя наработка на отказ, ч, не менее	10 000
