Номер по Госреестру СИ: 47729-11
47729-11 Дифрактометры рентгеновские
(EMMA)
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.09.2016
Номер записи - 136658
ID в реестре СИ - 359058
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "GBC Scientific Equipment Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Дифрактометры рентгеновские (EMMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GBC Scientific Equipment Pty Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18274-99 |
Спектрометр атомно-абсорбционный, GBC-932 AB Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
20165-00 |
Анализатор фотометрический, Cintra 5 Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
21011-01 |
Спектрофотометр атомно-абсорбционный, AVANTA PM Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
24456-03 01.04.2008 |
Спектрометры атомно-абсорбционные, GBC Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
24456-08 01.05.2013 |
Спектрометры атомно-абсорбционные, GBC Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
24781-03 01.05.2008 |
Спектрофотометры, GBC Cintra Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
24781-07 01.03.2012 |
Спектрометры, GBC Cintra Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
27441-04 01.08.2009 |
Хроматографы жидкостные, GBC Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
40529-09 01.06.2014 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Integra XL и Quantima Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
47729-11 16.09.2016 |
Дифрактометры рентгеновские, EMMA Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
53770-13 07.06.2023 |
Спектрофотометры, Cintra мод. 1010, 2020, 3030 и 4040 Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
59112-14 26.11.2019 |
Спектрометры атомно-абсорбционные, SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
89419-23 23.06.2028 |
Дифрактометры рентгеновские, EMMA Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Дифрактометры рентгеновские (EMMA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дифрактометры рентгеновские (EMMA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления дифрактометром и для сбора, обработки и хранения полученных данных.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО, файл setup.exe) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ЕММА «Vis- |
VisXRD 1.0.36 |
1.0.36 |
be97f4245aa082576d |
MD 5 |
|
ual XRD» |
7e343bc996dc1d | |||
|
«XRD |
TRACES 6.7.27 |
6.7.27 |
9b1d45895c48323bda |
MD 5 |
|
TRACES» |
d3dcd95e02c0ba |
Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с исходным. Защита программного обеспечения от непреднамеренных действий обеспечивается функциями резервного копирования. Погрешность программного обеспечения входит в суммарную погрешность дифрактометра. Уровень защиты ПО относится к категории C по МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового клише.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1. ГОСТ 6912.2-93. Глинозем. Рентгенодифракционный метод определения альфа-оксида алюминия.
-
2. ГОСТ Р 51795-2001. Цементы. Методы определения содержания минеральных добавок.
-
3. ISO/WD 16258. Воздух на рабочем месте. Метод рентгеновской дифракции для определения вдыхаемого кристаллического кварца.
-
4. ASTM C 1365. Метод определения фазового состава портландцемента и клинкера портландцемента с использованием рентгеновской дифракции.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским EMMA
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу «МП 242-1185-2011. Дифрактометры рентгеновские EMMA фирмы "GBC Scientific Equipment Pty Ltd", Австралия, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июле 2011 г. Основные средства поверки - государственный стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия, SRM 1976a), ГСО 9464-2009 или иной стандартный образец аналогичного состава с метрологическими характеристиками не хуже указанных.
Изготовитель
фирма "GBC Scientific Equipment Pty Ltd", Австралия.Адрес: 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia
Тел.: +61 3 9213 3666, факс: +61 3 9213 3677, эл.почта: gbc@gbcsci.com
Заявитель
ООО "Термо Техно", г.Москва
Юр. Адрес: 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1, этаж 2, комната 3 Почтовый адрес 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1, этаж 2, комната 3 Тел (495) 625-41-96, 625-39-05, факс (495) 621-59-02, эл. почта: info @thermotechno. ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева», рег.№ 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, эл. почта: info@vniim.ru
Дифрактометр представляет собой настольный стационарный лабораторный прибор.
Принцип действия дифрактометра основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется фокусирующая схема Брегга-Брентано. Расходящийся пучок рентгеновских лучей отражается от группы плоскостей с индексами hkl, параллельных плоскости образца.
Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и держателя с образцом или блока детектирования и рентгеновской трубки вокруг общей оси гониометра с требуемыми угловыми скоростями.
Конструктивно дифрактометр выполнен в виде приборного каркаса, в нижней части которого располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных и блок управления приводом. В верхней части каркаса в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается измерительный блок, включающая в себя вертикальный двукружный гониометр, рентгеновскую трубку, блок детектирования (с пропорциональным ксеноновым или полупроводниковым детектором) и коллимационную систему с щелевыми устройствами.
Управление дифрактометром, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.

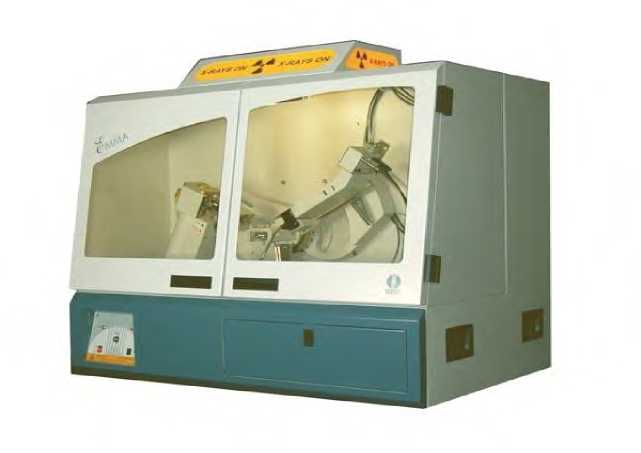

Внешний вид дифрактометра показан на рисунке 1.
Рисунок 1 - Дифрактометр рентгеновский EMMA
-
- дифрактометр;
-
- компьютер;
-
- руководство по эксплуатации;
-
- методика поверки МП-242-1185 -2011.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений углов дифракции 2 9, градус |
от 0,5 до 160 |
|
2 Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус |
±0,015 |
|
3 Относительное СКО выходного сигнала 1, %, не более |
1,0 |
|
4 Диаметр гониометра, мм |
от 360 до 500 |
|
5 Минимальный шаг сканирования, градус |
0,002 |
|
6 Максимальная угловая скорость сканирования 29, градусов в минуту |
100 |
|
7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220+22-33 |
|
8 Потребляемая мощность, кВ-А, не более |
10 |
|
10 Габаритные размеры* (длина* ширина* высота), мм, не более |
1100x700x1050 |
1 Выходной сигнал: Суммарная интенсивность в максимуме отражения (104) для ГСО 9464-2009; число измере -ний=10.Время накопления 100 с.
|
11 Масса*, кг, не более |
150 |
|
12 Средний срок службы, лет |
10 |
|
13 Наработка на отказ, ч |
5300 |
|
14 Условия эксплуатации: о диапазон температуры окружающего воздуха, С диапазон атмосферного давления, кПа относительная влажность при 25 °С, %, не более |
от 18 до 32 от 84 до 107 80 |
* без компьютера и внешнего охладителя и без приставок.
