Номер по Госреестру СИ: 47437-11
47437-11 Автоколлиматоры цифровые
(TriAngle TA и TriAngle TA HS)
Назначение средства измерений:
Автоколлиматоры цифровые TriAngle TA и TriAngle TA HS (далее - автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений и взаимного углового положения плоских отражающих поверхностей в одной или двух плоскостях.
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 1
Программное обеспечение
Автоколлиматоры работают с программным обеспечением «OptiAngle», доступ к которому осуществляется с помощью программных драйверов из комплекта поставки. ПО устанавливается на ноутбук из комплекта поставки и обеспечивает отображение и обработку результатов измерений. ПО поставляется в комплекте с USB ключом защиты, без которого запуск ПО невозможен.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
OptiAngle |
1 |
5 |
4d63053db2776 759883dd4380c 0085e0 |
MD5 |
ПО не предусматривает возможность доступа в настройки, для этого необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
лист № 3 всего листов 5
Знак утверждения типа
Знак утверждения типананосится на корпус автоколлиматоров в виде наклейки, а также на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Автоколлиматоры цифровые TriAngle TA и TriAngle TA HS. Руководство по эксплуатации». 2010 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к автоколлиматорам цифровым TriAngle TA и TriAngle TA HS-
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
2. Техническая документация фирмы «TRIOPTICS GmbH», Германия.
лист № 5 всего листов 5
Поверка
Поверка осуществляется по документу «Автоколлиматоры цифровые TriAngle TA и TriAngle TA HS.Методика поверки. МП 2512-0020-2010», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2010 г.
Основное средство поверки - интерференционный экзаменатор из состава Государственного первичного эталона единицы плоского угла ГЭТ 22-80, поворотный столик из состава Государственного первичного эталона единицы плоского угла ГЭТ 22-80.
Изготовитель
Фирма «TRIOPTICS GmbH» Hafenstrasse 35-39, D-22880 Wedel, GermanyТел.: (+49) (0) 4103-18006-0 Факс: (+49) (0) 4103-18006-20 http://www.trioptics.com
Заявитель
ЗАО «НПФ Уран»Россия, 198099, г. Санкт-Петербург, ул. Промышленная, д.5
Тел./факс: (812) 335-09-75 http://www.uran-spb.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург, зарегистрирован в Государственном реестре под № 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., 19Тел.: (812) 251-76-01 Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Принцип действия автоколлиматоров основан на формировании параллельного пучка света, несущего изображение марки, получении отраженного изображения марки от плоской отражающей поверхности и регистрации линейного смещения этого изображения относительно центра поля зрения объектива с помощью CCD-камеры (TriAngle TA) или чувствительного фотодетектора (TriAngle TA HS), находящихся в его фокальной плоскости. Программное обеспечение (далее - ПО) определяет направление этого смещения и его величину в единицах длины. Значение угла наклона отражающей поверхности по отношению к оси объектива автоколлиматора вычисляется как отношение величины смещения к удвоенному значению фокусного расстояния объектива. Выпускаются автоколлиматоры двух моделей TriAngle TA и TriAngle TA HS. Автоколлиматоры TriAngle TA HS измеряют углы в одной плоскости, автоколлиматоры TriAngle TA осуществляют измерение углов одновременно в двух плоскостях.
Автоколлиматоры состоят из осветительно-приемного узла и связанного с ним объектива, которые установлены в механическом основании для настройки и фиксации положения автоколлиматора. В комплект автоколлиматора входят зеркало в оправе для настройки, интерфейсная карта с источником питания и интерфейсный кабель IEEE 1394 (для TriAngle TA HS аналоговый выход и USB) для подключения ноутбука. Внешний вид автоколлиматоров представлен на рисунке 1.

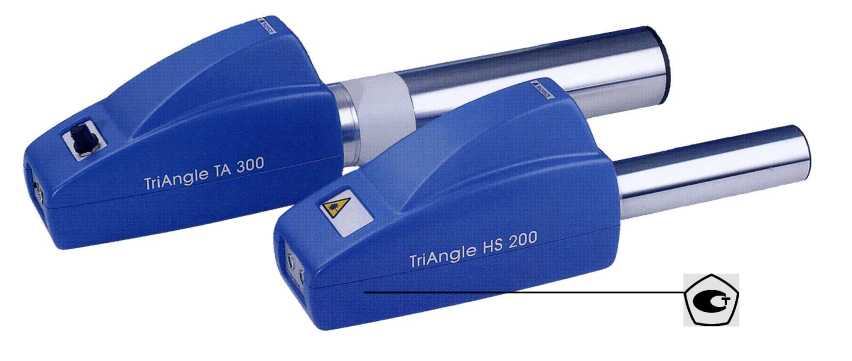

Рисунок 1 - Внешний вид автоколлиматоров TriAngle TA и TriAngle TA HS
Каждая из моделей автоколлиматоров имеет по 8 исполнений, отличающихся диапазонами и пределами допускаемой абсолютной погрешности измерений углов, дискретностью отсчета.
Автоколлиматоры TriAngle TA HS могут иметь исполнения с теплоизоляцией для проведения измерений в вакууме.
Комплектность автоколлиматоров приведена в таблице 3.
Таблица 4
№ п/п |
Наименование |
Количество |
1 |
Автоколлиматор |
1 шт. |
2 |
Основание |
1 шт. |
3 |
Интерфейсная карта с источником питания |
1 шт. |
4 |
Интерфейсный кабель IEEE 1394 (для TriAngle TA HS аналоговый выход и USB) |
1 шт. |
5 |
Ноутбук с комплектом ПО «OptiAngle» и USB ключом защиты |
1 шт. |
6 |
Зеркало в оправе |
1 шт. |
7 |
Руководство по эксплуатации |
1 экз. |
8 |
Методика поверки |
1 экз. |
-
1. Диапазон и пределы допускаемой абсолютной погрешности измерений углов, дискретность отсчета, максимальное рабочее расстояние от автоколлиматора до отражателя, габаритные размеры и масса автоколлиматоров приведены в таблицах 2 и 3.
Таблица 2
Исполнение |
Диапазон измерений углов, секунды, в плоскости |
Пределы допускаемой абсолютной погрешности измерений углов, секунды |
Дискретность отсчета, секунды |
Максимальное рабочее расстояние от автоколлиматора до отражателя, м |
Габаритные размеры, мм, не более |
Масса, кг, не более | |
горизонтальной |
вертикальной | ||||||
TA 100-38 |
от 0 до 6630 |
от 0 до 4920 |
±2,5 |
0,10 |
1 |
320х155х220 |
4,8 |
ТА 150-38 |
от 0 до 4420 |
от 0 до 3280 |
±1,7 |
1,5 |
320х155х220 |
4,9 | |
ТА 200-38 |
от 0 до 3310 |
от 0 до 2460 |
±1,3 |
0,01 |
2 |
320х155х220 |
5,2 |
ТА 300-38 |
от 0 до 2210 |
от 0 до 1640 |
±1,0 |
3 |
450х155х220 |
5,3 | |
ТА 300-57 |
от 0 до 2210 |
от 0 до 1640 |
±1,0 |
3 |
450х155х220 |
5,9 | |
ТА 500-57 |
от 0 до 1320 |
от 0 до 980 |
±0,5 |
5 |
650х155х220 |
7,0 | |
ТА 1000-115 |
от 0 до 660 |
от 0 до 490 |
±0,2 |
10 |
1200х250х300 |
33,0 | |
ТА 1000-140 |
от 0 до 660 |
от 0 до 490 |
±0,2 |
10 |
1200х250х300 |
33,0 |
Таблица 3
Исполнение |
Диапазон измерений углов, секунды |
Пределы допускаемой абсолютной погрешности измерений углов, секунды |
Дискретность отсчета, секунды |
Максимальное рабочее расстояние от автоколлиматора до отражателя, м |
Габаритные размеры, мм, не более |
Масса, кг, не более |
ТА HS 100-38 |
от 0 до 3600 |
±3,0 |
1,0 |
1 |
320х155х220 |
4,8 |
TA HS 150-38 |
от 0 до 2484 |
±2,0 |
0,6 |
1,5 |
320х155х220 |
4,9 |
TA HS 200-38 |
от 0 до 1872 |
±1,5 |
0,5 |
2 |
320х155х220 |
5,2 |
TA HS 300-38 |
от 0 до 1224 |
±1,0 |
0,3 |
3 |
450х155х220 |
5,3 |
TA HS 300-57 |
от 0 до 1224 |
±1,0 |
3 |
450х155х220 |
5,9 | |
TA HS 500-57 |
от 0 до 756 |
±0,6 |
0,2 |
5 |
650х155х220 |
7,0 |
TA HS 1000-115 |
от 0 до 360 |
±0,3 |
0,1 |
10 |
1200х250х300 |
33,0 |
TA HS 1000-140 |
от 0 до 360 |
±0,3 |
10 |
1200х250х300 |
33,0 |
-
2. Питание от сети переменного тока с параметрами:
- напряжение, В..............................................................................................................220±22;
-
4. Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С............................................от 20 до 23;
