Номер по Госреестру СИ: 46987-11
46987-11 Твердомеры Виккерса
(FV)
Назначение средства измерений:
Твердомеры Виккерса FV (далее - приборы) предназначены для измерения твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1:2007.

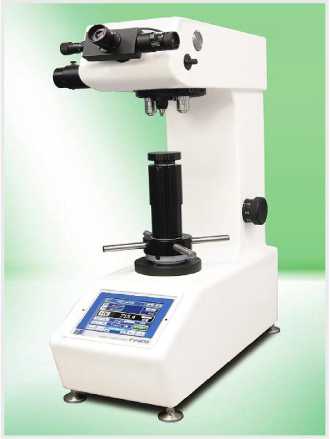

Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Программное обеспечение
Программное обеспечение поддерживает функции по заданию параметров измерений согласно фиксированной блок-схеме, используется также для статистической обработки результатов измерений, позволяет хранить в памяти до 1000 измерений, менять единицы измерения, производить пересчет результатов.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
FIRMWARE |
FV-800 |
VER.2.2.3.2. |
E26549cb553581542755bab33 35c16a9 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010 .
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера Виккерса FV в верхней части правой
боковой поверхности в
виде наклеиваемой плёнки и в верхнем левом углу титульного листа
руководства по эксплуа-
тации FV800 - 01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомеру FV1. ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
2. ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности и эксплуатации опасного производственного объекта в машиностроении металлургии, энергетике и других отраслях промышленности, а также при научных исследованиях;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленных законодательством РФ обязательных требований.
Заявитель
ООО “Деалтек” - представительство фирмы “FUTURE-TECH CORP.” в РоссииАдрес: 119270, г. Москва, Лужнецкая набережная, д. 2/4, стр. 12. тел. (495)505-54-44 многоканальный
эл. почта: info@dealtek.ru
Испытательный центр
: ГЦИ СИ ФГУП «ВНИИФТРИ», регистрационный номер 3002-08, аттестат аккредитации от 04. 12. 2008.Адрес: 141570, Московская обл., Солнечногорский р-н., пос. Менделеево. тел/факс.: 8(495) 7448181
эл. почта: hardness@vniiftri.ru
Принцип действия приборов основан на статическом вдавливании алмазного пирамидального наконечника Виккерса с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу;
Приборы представляют собой стационарное средство измерений, состоящее из устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного оптического блока.
Приборы поставляются с автоматической револьверной головкой, на которую может быть установлено 2 наконечника и 4 объектива. Окуляр имеет увеличение 10. В стандартной поставке прибор комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 100. Подсветка осуществляется галогеновой лампой.
Микропроцессор твердомера позволяет задавать параметры измерительного цикла и автоматически вычисляет числа твёрдости на основе среднего измерений длины диагоналей отпечатка. Сенсорная панель предназначена для ввода информации и отображения результатов измерений.
Приборы выпускаются в модификациях FV300 и FV800. Модификации отличаются: способом установки величины испытательной нагрузки (в модификации FV300 она устанавливается вручную, а в модификации FV800 вводится с сенсорной панели), модификация FV800 имеет большие возможности по статистической обработке и хранению результатов измерений.
Расположение пломб

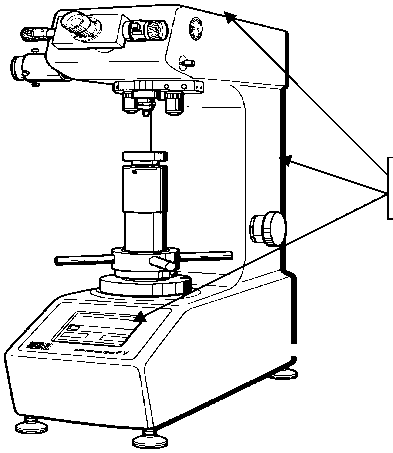

Рис.1 Внешний вид твердомера Виккерса FV и места расположения пломб
Лист № 2 Всего листов 4
Твердомер Виккерса
-1 шт.
FV800 (FV300)
(модификация по заказу)
Наконечник с алмазной пирамидой Виккерса
-1 шт.
Чемоданчик с принадлежностями
-1 шт.
Шнур питания
-1 шт.
Руководство по эксплуатации FV800-01РЭ
-1 экз.
Испытательные нагрузки, Н 9,807; 19,61; 29,42; 49,03; 98,07;
196,1; 294,2; 490,3
210
165
Пределы допускаемой относительной погрешности нагрузки, % ±1
Диапазон измерений твердости по шкалам HV1 HV50, HV:__________________от 50 до 1500
Интервалы измерения твёрдости, HV | |||||||||
Обозначение шкал |
100 |
200 |
300 |
400 |
500 |
600 |
800 |
1100± |
1375 |
измерения твёрдости |
±50 |
±50 |
±50 |
±50 |
±50 |
±50 |
±150 |
150 |
±125 |
Пределы допускаемой абсолютной погрешности измерения твёрдости, | |||||||||
HV, ( ± ) | |||||||||
HV1 |
5 |
10 |
12 |
16 |
25 |
30 |
35 |
60 |
120 |
HV2 |
4 |
9 |
9 |
16 |
20 |
24 |
28 |
55 |
90 |
HV3 |
4 |
8 |
9 |
12 |
15 |
24 |
28 |
45 |
75 |
HV5 |
4 |
6 |
9 |
12 |
15 |
18 |
25 |
40 |
60 |
HV10 |
4 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
50 |
HV20 |
3 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
45 |
HV30 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV50 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
Рабочее пространство по вертикали, мм Глубина рабочего пространства, мм
Рабочие условия применения: | |
температура воздуха, С относительная влажность воздуха, % |
от 10 до 35 от 35 до 85 |
Электрическое питание: | |
напряжение , В |
240/100 ± 24/10 |
частота, Гц |
от 50 до 60 |
потребляемая мощность, В • А |
10 |
Габаритные размеры: | |
(длинаХширинаХвысота), мм, не более: |
517х215х690 |
Масса, кг, не более |
55 |
|
