Номер по Госреестру СИ: 46921-11
46921-11 Термопреобразователи сопротивления платиновые
(S100050PM, S104061PM)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые (в дальнейшем термопреобразователи) предназначены для измерения температуры обмоток статора электродвигателей в различных отраслях промышленности во взрывоопасных и взрывобезопасных зонах.

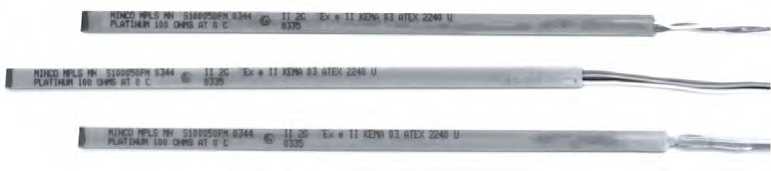

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТермопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямого измерения изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым S100050PM, S104061PM.ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
ГОСТ 8.558-93 " ГСИ. Государственная поверочная схема для средств измерений температуры".
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки". При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; супертермометр 1590, погрешность ±0,0015°С; термостат жидкостный мод.7312, воспроизводимая температура 0°С, нестабильность поддержания температуры ±0,003°С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05°С; прецизионный преобразователь сигналов ТЕРКОН, погрешность преобразования ±0,01°С.
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева",190005, г. Санкт-Петербург, Московский пр.19, тел. (812) 251-76-01, факс (812) 713-01-14, e- mail: info@vniim.ru
Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Чувствительный элемент термометров сопротивления помещен в защитный корпус из высокотемпературного эпоксидного стекла. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса. Программное обеспечение отсутствует.
термопреобразователей сопротивления платиновых приведены в таблице 1.
Таблица 1
№ пп |
Наименование характеристики |
8104061РМ |
S100050PМ |
1 |
2 |
3 |
4 |
1 |
Номинальная статическая характеристика, (НСХ) |
Pt100 |
Pt100 |
2 |
Класс допуска |
А |
A |
Номинальное значение сопротивления при 0°С, Oм |
100 |
100 | |
4 |
Диапазон измеряемых температур, °С |
от минус 50 до 155 | |
5 |
Температурный коэффициент термометра, °С-1 |
0,00385 | |
6 |
Предел допускаемой абсолютной погрешности, °С |
±(0,15 + 0,002l t l), где t-измеряемая температура | |
7 |
Схема внутренних соединений |
3-х проводная | |
8 |
Время термической реакции в воде, t0,63, не более, с |
2 |
2 |
9 |
Маркировка взрывозащиты |
- |
ExeIIU |
1 |
2 |
3 |
4 |
10 |
Размеры погружаемой части: мм длина ширина толщина |
от 51 до 584 от 5,56 до 24,28 2,0 |
от 51 до 589 от 5,56 до 25,4 2,0 |
11 |
Длина удлинительного кабеля, мм |
до 3000 |
до 1800 |
12 |
Масса, кг, не более |
0,030 |
0,025 |
13 |
Материал защитного корпуса |
Высокотемпературное эпоксидное стекло | |
14 |
Срок службы, лет |
15 | |
15 |
Условия эксплуатации: -диапазон температур окружающего воздуха, °С -относительная влажность, % |
от минус 50 до 155 до 80 |
