Номер по Госреестру СИ: 46761-11
46761-11 Манометры грузопоршневые гидравлические
(DOS-0015, DOS-001, DOS-0008)
Назначение средства измерений:
.
Манометры грузопоршневые гидравлические DOS-0015, DOS-001, DOS-0008 (далее - грузопоршневые манометры) предназначены для калибровки, поверки, испытаний и настройки средств измерений давления.

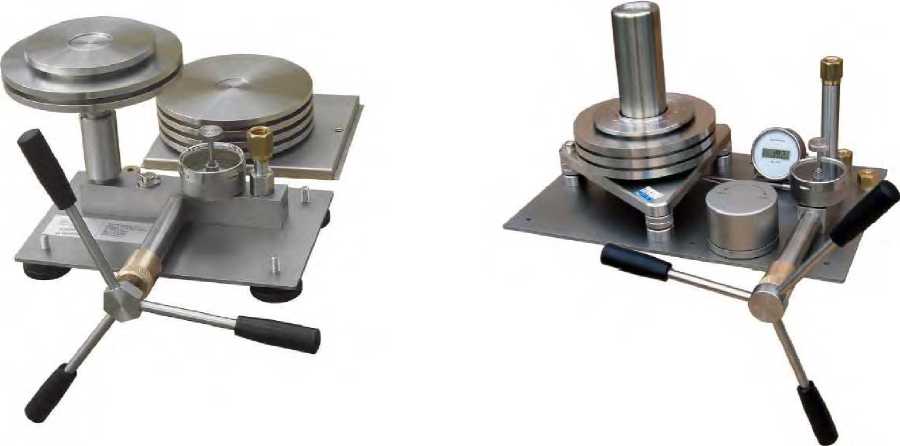

Внешний вид.
Манометры грузопоршневые гидравлические
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Манометры грузопоршневые гидравлические DOS-001. Руководство по эксплуатации», «Манометры грузопоршневые гидравлические DOS-0008. Руководство по эксплуатации», «Манометры грузопоршневые гидравлические DOS-0015. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к манометрам грузопоршневым пневматическим DOS-0015, DOS-001, DOS-0008-
1. ГОСТ 8291 -83 «Манометры избыточного давления грузопоршневые. ОТТ»
-
2. ГОСТ 8.479-82 «Манометры избыточного давления грузопоршневые. Методы и средства поверки».
-
3. МИ 2429-97 «Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля» (МР МОЗМ №110).
-
4. Техническая документация фирмы «STIKO Meetapparatenfabriek BV», Нидерланды
Всего листов 3
Рекомендации по областям применения в сфере государственного обеспечения единства измеренийГрузопоршневые манометры применяются в метрологических центрах, поверочных и калибровочных лабораториях, осуществляющих поверку, калибровку и испытания средств измерений давления, осуществляющих деятельность в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление геодезической и картографической деятельности; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п.З, 5, 6, И, 12, 14 пункта 3 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
Поверка
Поверкаосуществляется по ГОСТ 8.479-82 «Манометры избыточного давления грузопоршневые. Методы и средства поверки». При поверке используются рабочие эталоны класса точности 0,005 в соответствии с ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Изготовитель
Фирма «STIKO Meetapparatenfabriek BV», Industrieweg 5, 9301 LM RODEN A/Я 46, 9300 AA RODEN НидерландыТел.:+31 -(0)505013813
Факс: +31 -(0)505013824
Эл. почта: sales@stiko.nl www.stiko.nl
Заявитель
ЗАО «Теккноу»Адрес: 196066, г. Санкт-Петербург, Московский пр., 212, офис 0012
Тел. (812) 324-56-27, факс (812) 324-56-29
Эл. Почта: info@tek-know.ru
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),Адрес: 119361, г. Москва, ул. Озёрная, 46.
Тел: (495) 437-55-77, факс: (495) 437-56-66.
Принцип действия манометров основан на уравновешивании измеряемого давления весом накладываемых на грузоприемное устройство специальных грузов.
Основным элементом грузопоршневых манометров является поршневая измерительная система, состоящая из тщательно обработанного цилиндра и притертого к нему (неуплотнённого) поршня. Точность измерений грузопоршневыми манометрами зависит, в основном, от тщательности обработки поршневых пар (поршневых измерительных систем). При калибровке, в соответствии с применяемой методикой, поршневым парам передается значение эффективной площади используемого эталона и определяется масса специальных грузов.
Материал поршня и цилиндра - карбид вольфрама. В качестве рабочей среды применяется специальное гидравлическое масло Nuto H 32. Номинальный диаметр поршня 2,25 мм; 3,2 мм; 5,1 мм; 7,1 мм.
Грузопоршневые манометры снабжены указателем нулевого положения и грузоприемной тарелкой. Между цилиндром и поршнем отсутствуют механические уплотнения, а радиальный зазор между ними, заполненный при работе прибора рабочей жидкостью, составляет при выпуске из производства от 1 до 3 мкм. В состав устройства для создания давления входят запорные вентили, ниппели с колпачками для подсоединения поверяемых приборов и гидравлический пресс.
В комплект грузопоршневого манометра DOS-001 входят поршни с диаметрами 3,2 мм, 5,1 мм, 7,1 мм. В комплект грузопоршневых манометров DOS-0015 и DOS-0008 входят поршни с диаметрами 2,25 мм и 5,1 мм.
Грузопоршневой манометр DOS-0008 комплектуется цифровым термометром.
Характеристика/Модель |
DOS-001, DOS-0008 |
DOS-0015 |
Диапазон измерений и задания избыточного давления, МПа |
От 0,5 до 50; От 2 до 200 |
От 0,05 до 14; От 0,5 до 70; От 1 до 140 |
Относительная погрешность измерений, % |
± 0,01; ±0,015 |
± 0,015; ±0,02 |
Максимальное значение давления |
110% ВПИ | |
Г абаритные размеры, не более, мм (Длинахширинахвысота) |
520х320х315 |
340x430x210 |
Масса, кг |
17,2 |
18,5 |
Рабочие условия эксплуатации:
|
23±2 <80 |
