46528-11 Измерители электрической прочности жидкостей
(ВА60, ВА75, ВА80, ВА100)
Назначение средства измерений:
Измерители электрической прочности жидкостей BA60, ВА75, ВА80, ВА100 (далее -измерители) предназначены для измерения напряжения пробоя трансформаторных масел.
Напряжение пробоя отражает степень загрязненности жидкости целлюлозными волокнами и водой и является одной из важнейших характеристик электроизоляционных жидкостей, обеспечивающей безопасность работы с электрическими установками.
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) - это внутренняя программа микропроцессора для обеспечения нормального функционирования измерителя, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое
постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не может быть изменена пользователем.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное |
Микропрограмма |
1.86.1 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям электрической прочности жидкостей BA60, ВА75, ВА80, ВА100-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «b2 electronic GmbH», Австрия.
Поверка
Поверкаосуществляется по документу «Измерители электрической прочности жидкостей BA60, ВА75, ВА80, ВА100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2011 г.
Средства поверки: делитель напряжения ДН-100э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,006Uизм + 300 е.м.р.)).
Изготовитель
Фирма «b2 electronic GmbH», Австрия.Адрес: Riedstrasse 1, A-6833 Klaus, Vorarlberg/Osterreich, Austria
Тел.: +43 (0)5523 57373 Факс: +43 (0)5523 57373-5
Web-сайт: http://www.b2hv.at
Заявитель
ООО «МТЕСТ», г. Санкт-Петербург.Адрес: 197001, г. Санкт-Петербург, ул. Рентгена, д.7, лит. А, оф. 12.
Тел./Факс: 8 (812) 600 21 17
Web-сайт: http://www.megatester.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия измерителей основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке с испытуемой электроизоляционной жидкостью. Результаты измерений преобразуются с помощью АЦП, обрабатываются микропроцессором, индицируются на ЖК-дисплее и сохраняются на внешнем флеш-диске в виде текстового или PDF-файла.
Основные узлы измерителей: источник питания, высоковольтный трансформатор, сосуд (испытательная ячейка) с испытательными электродами и датчиком температуры, блок управления, панель управления с устройством индикации (ЖК-дисплей), принтер, блок интерфейсов.
Измерители обеспечивают проведение испытаний как по стандартным, так и по индивидуальным (заданным оператором) процедурам. Сосуд для испытаний и электроды конфигурируются отдельно для конкретного стандарта испытаний.
Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью функциональных клавиш. Измерители имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются системные часы.
Измерители имеют электронную систему контроля, отслеживающую линейность и скорость подъема испытательного напряжения в пределах заданного допуска.
Встроенный в измерители матричный принтер позволяет выводить на печать протокол испытаний. Бумага для принтера - кассовая лента шириной 44 мм.
Для автономной работы измерители снабжены встроенной аккумуляторной батареей.
Для подключения внешнего флеш-диска используется интерфейс USB 2.0.

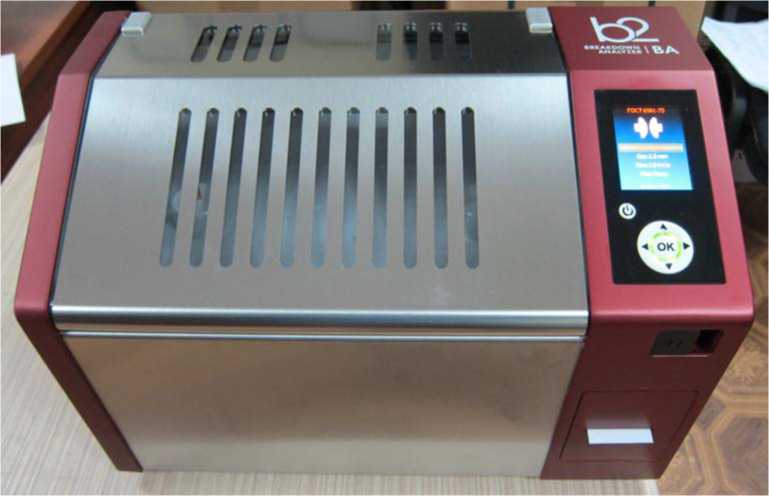

Конструктивно измерители выполнены в настольных экранирующих корпусах с диэлектрическими ножками, откидной крышкой и ручкой для переноски.
Под откидной крышкой располагается камера для испытательной ячейки. Справа от крышки на верхней панели расположен ЖК-дисплей, кнопка включения и кнопки управления. На передней панели расположен разъем интерфейса USB и встроенный принтер. На задней панели расположены разъем сети питания, разъем внешнего питания 12 В и клемма заземления.

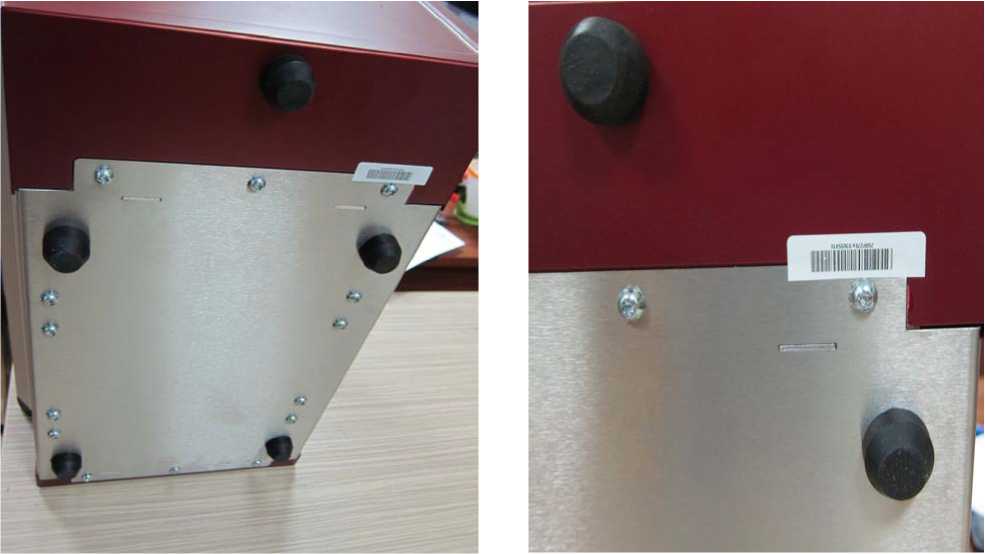

Для предотвращения несанкционированного доступа измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих- кода указан серийный номер прибора и дата продажи (отгрузки).
Таблица 3 - Комплектность (обязательная поставка)
№ п/п |
Наименование |
Количество |
1. |
Измеритель |
1 |
2. |
Испытательная ячейка |
1 |
3. |
Ткань для полировки |
1 |
4. |
USB флеш-диск |
1 |
5. |
Кабель питания длиной 3 м |
1 |
6. |
Паспорт |
1 |
7. |
Руководство по эксплуатации |
1 |
8. |
Методика поверки |
1 |
Таблица 4 - Комплектность (опциональная поставка)
№ п/п |
Наименование |
Количество |
1. |
Испытательная ячейка с механическим (винтовым) размешивателем (0,4 л) |
1 |
2. |
Пара грибообразных электродов |
1 |
3. |
Пара цилиндрических электродов |
1 |
4. |
Пара сферических электродов |
1 |
5. |
Установщик зазора 1 мм |
1 |
6. |
Установщик зазара 2 мм |
1 |
7. |
Установщик зазора 2.5мм |
1 |
8. |
Установщик зазора 4 мм |
1 |
9. |
Установщик зазора 5 мм |
1 |
10. |
Кабель для подключения внешнего питания 12 В |
1 |
11. |
Кольцевой гайковерт для испытательной ячейки |
1 |
12. |
Жесткий кейс для транспортировки |
1 |
13. |
Рулон бумаги |
по заказу |
14. |
Картридж для принтера |
по заказу |
Таблица 2 -
Характеристика |
Значение | |||
BA60 |
BA75 |
BA80 |
BA100 | |
Диапазон формируемых значений напряжения переменного тока, кВ |
от 0 до 60 |
от 0 до 75 |
от 0 до 80 |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, кВ |
± 1 | |||
Частота напряжения переменного тока, Гц |
от 47 до 63 | |||
Скорость нарастания напряжения, кВ/c |
изменяемая от 0,5 до 10 | |||
Диапазон индикации температуры, °C |
от 0 до 100 | |||
Разрешение при индикации температуры, °C |
± 1 | |||
Время отключения при пробое диэлектрика, мкс |
не более 5 | |||
Напряжение питания от сети переменного тока, В |
от 85 до 264 | |||
Мощность, потребляемая от сети питания, В^А |
не более 75 | |||
Напряжение встроенной аккумуляторной батареи, В |
12 | |||
Емкость встроенной аккумуляторной батареи, А^ч |
7,2 | |||
Размер ЖК дисплея, дюйм |
2,8 | |||
Интерфейсы |
USB, Bluetooth | |||
Г абаритные размеры, мм, (длинахширинахвысота) |
430х280х250 |
521x343x300 | ||
Масса, кг |
19 |
32 | ||
Рабочие условия применения:
|
от - 5 до + 45 до 90 без конденсации | |||
Условия хранения - температура окружающего воздуха, °С |
от - 20 до + 60 |
