Номер по Госреестру СИ: 46408-11
46408-11 Регистраторы многофункциональные
(DAQSTATION)
Назначение средства измерений:
Регистраторы многофункциональные DAQSTATION серий AX100, DX100, DX100L, DX100P, DX 200P, DX200C, DX1000, DX2000, CX1000, CX2000 (далее по тексту - регистраторы) предназначены для измерений сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующих резисторов), сигналов от термопар и термометров сопротивления различных градуировок, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации.
Внешний вид.
Регистраторы многофункциональные
Рисунок № 1
Внешний вид.
Регистраторы многофункциональные
Рисунок № 2
Внешний вид.
Регистраторы многофункциональные
Рисунок № 3
Внешний вид.
Регистраторы многофункциональные
Рисунок № 4
Внешний вид.
Регистраторы многофункциональные

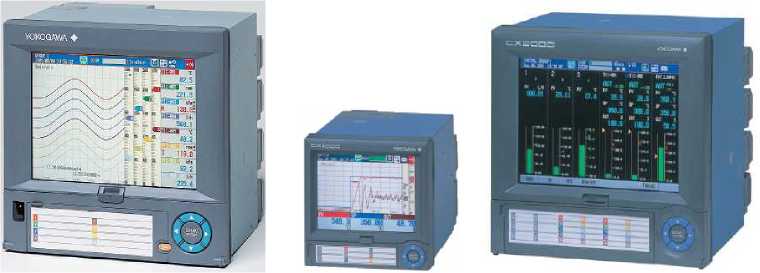

Рисунок № 5
Внешний вид.
Регистраторы многофункциональные

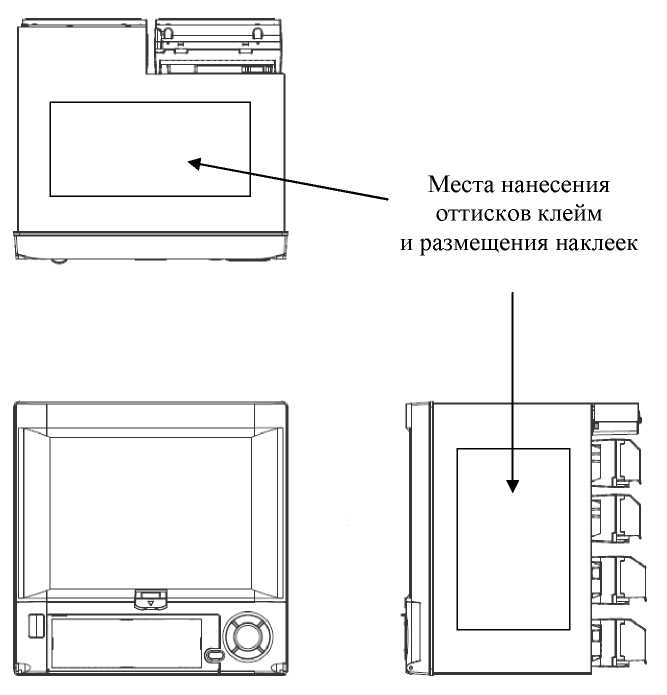

Рисунок № 6
Программное обеспечение
Регистраторы поставляются со встроенным программным обеспечением (ВПО) ц-Itron, хранящимся в энергонезависимой памяти регистратора. ВПО предназначено для визуализации измерительных процессов, представлении их в виде цифровых значений, графиков, диаграмм, как в режиме реального времени, так и за определенный период времени, управлением дисплеем: вывод нужного параметра, определение количества активных измерительных каналов и т.д., а также для записи, преобразования измеренных и записанных данных к форматам Lotus 1-2-3 и MS-Excel, ASCII для дальнейшей обработки на ПК.
В целях предотвращения несанкционированной настройки, случайных, непреднамеренных и преднамеренных вмешательств, приводящим к искажению результатов измерений ВПО относится к группе «В» по уровню защиты ПО СИ согласно МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» и имеет несколько степеней защиты: механическая - отсутствие доступа к энергонезависимой памяти, куда устанавливается ВПО; защита средствами ПО: для пользователей присвоен индивидуальный пароль и ограничения по выполнению операций, блокировки клавиш управления; при внесении изменений в настройки регистратора, вводится электронная подпись пользователя, все действия фиксируются в журналах событий и настроек; настройки, журналы событий и измеренные данные хранятся в энергонезависимой памяти и (или) других носителях и передаются по сетям (в случае необходимости) в виде зашифрованного двоичного кода.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на прибор методом наклейки согласно приложению А.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к регистраторам многофункциональным DAQSTATIONГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
лист№ 13 всего листов 13
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:
Осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п.З, 5, 6, И, 12, 14 пункта 3 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на дисплей.
Регистраторы выполнены в едином пластиковом корпусе, на передней панели расположен жидкокристаллический полноцветный дисплей, защищенный пластиковой дверцей, (у серии АХ100-монохромный дисплей) на котором отображаются: цифровые показания измеренных значений, обзор сигнализации, хранение данных и т.д. Полную конфигурацию регистраторов можно осуществить с помощью клавиатуры, расположенной на передней панели приборов. Связь с персональным компьютером (ПК) осуществляется по интерфейсам типов RS-232C, RS-422A/RS485, FOUNDATION Fieldbus, Modbus. В регистраторах (кроме серии АХ100) реализован стандартный Ethernet -порт со встроенным web-сервером и E-mail клиентом, позволяющим передавать измеренную информацию по открытой сети. На задней панели размещены штепсельные разъемы и клеммы для подключения проводов внешних линий.
Регистраторы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в регистраторах предусмотрена внутренняя энергонезависимая память, а также возможность сохранения данных на 3,5 дюймовом диске 1,44 МБ, на PCMCIA флэш-карту и ZIP-устройстве емкостью до 100 МБ, в сериях DX1000, DX2000 сохранение данных возможно только на Compact Flash memory card (CF Card) или USB flash disk.
Регистраторы различаются количеством измерительных каналов, типами измеряемых сигналов, типами дисплея, типами и размерами встроенной энергонезависимой памяти, внешними накопителями, габаритными размерами, массой, дополнительными опциями и т.д. Основные метрологические и технические отличия видны из таблиц 1 - 5.
Фотографии регистраторов, места пломбировки от несанкционированного доступа, места нанесения оттисков клейм или размещения наклеек приведены в приложении А настоящего описания типа.
Корпус приборов спроектирован так, что исключает несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений. Лицевая панель закрыта пластиковой дверцей, запирающейся на ключ, для каждой клавишной операции или действия задается пароль. Энергонезависимая память
лист № 2 всего листов 13 регистратора расположена внутри корпуса; слоты для карт памяти, USB порта, дисководы (в зависимости от модели) скрыты за дисплеем и недоступны в период работы изделия.
Фотографии общего вида регистраторов
AX100
DX100
DX200
DX1000
DX2000
CX1000
CX2000
Места нанесения оттисков клейм и или размещения наклеек
лист № 4 всего листов 13
Комплектность поставки (в зависимости от кода заказа) определяется таблицей 6.
Таблица 6 Комплектность поставки
Наименование |
Код заказа |
регистратор многофункциональный DAQSTATION | |
руководство по эксплуатации на русском языке (возможна поставка на CD-диске); | |
пульт дистанционного управления |
4382хх |
- комплект ЗИП: | |
• шунтирующий резистор |
41xxxx 43xxxx В95хххх |
• 3,5 диск |
705ххх |
• ZIP-диск |
А10хххх |
• PCMCIA ATA флэш-карта |
А11хххх |
Наименование |
Код заказа |
• комплект предохранителей |
А11хххх А13хххх А14хххх |
• карта памяти |
772091 772092 772093 772094 |
• адаптер карты памяти |
772090 |
• монтажная оснастка кронштейны для крепления винты для клемм |
В99хххх Е97хххх |
• приспособление для переноски |
79хххх |
• запирающий ключ |
В87хххх |
• программное обеспечение (поставка на CD-диске) |
VAxxx DXAxxx SSSxxxx |
• плата ЖК-дисплея |
А10хххх |
• кабель питания |
А10хххх |
регистраторов в зависимости от серии приведены в таблицах 1 - 5.
Таблица 1 Метрологические характеристики регистраторов сери АХ 100
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации |
Пределы допускаемой дополнительной погрешности от изменения емпературы окр.среды на 10 °С |
- 200 ... 200 мВ
|
± (0,2 %Х + 20 мкВ) ± (0,2 %Х + 20 мкВ) ± (0,2 %Х + 200 мкВ) ± (0,2 %Х + 2 мВ ) ± (0,2 %Х + 20 мВ) ± (0,2 %Х + 20 мВ) |
10 мкВ 10 мкВ 100 мкВ 1 мВ 10 мВ 10 мВ |
± (0,1 %Х + 10 мкВ) ± (0,1 %Х + 10 мкВ) ± (0,1 %Х + 100 мкВ) ± (0,1 %Х + 1 мВ ) ± (0,1 %Х + 10 мВ) ± (0,1 %Х + 10 мВ) |
R: 0...1760°C |
± (0,2 %Х + 1 °С), R, S: в диапазоне 0.100 °С ± 3,7 °С, в диапазоне 100..300 °С ± 1,5 °С; B: в диапазоне 400..600 °С ± 2 °С, менее 400 °С погрешность не нормируется |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
S: 0.1760 °C | |||
B: 0...1820 °C | |||
K: -200...1370 °C |
± (0,2 %Х + 0,7 °С), в диапазоне -200..-100 °С ± (0,2 %Х + 1 °С) |
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации |
Пределы допускаемой дополнительной погрешности от изменения емпературы окр.среды на 10 °С |
E: -200...800 °C |
± (0,2%Х + 0,5 °С), J,T: в диапазоне -200..-100 °С ± (0,2%Х + 0,7 °С) |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
J: -200...1100 °C | |||
T: -200...400 °C | |||
L*: -200...900 °C |
± (0,2 %Х + 0,5 °С), в диапазоне -200..+100 °С ± (0,2 %Х + 0,7 °С) | ||
U*: -200...400 °C | |||
N: 0.1300 °C |
± (0,2%Х + 0,7 °С) | ||
W: 0...2315 °C |
± (0,2%Х + 1 °С) | ||
Pt100: - 200...600 °C |
± (0,2%Х + 0,3 °С) |
0,1 °С |
± (0,1%Х +0,2 °С ) |
JPt100: -200..550 °C |
Таблица 2 Метрологические характеристики регистраторов
сери DX100P, DX200P, CX1000, CX2000
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации |
Пределы допускаемой дополнительной погрешности от изменения температуры окр. среды на 10 °С |
-20 ... 20 мВ -60 ... 60 мВ -200 ... 200 мВ -2,0 ... 2,0 В -6,0...6,0 В -20 ...20 В -50...50 В |
± (0,1 %Х + 20 мкВ) ± (0,1 %Х + 20 мкВ) ± (0,1 %Х + 200 мкВ) ± (0,1 %Х + 2 мВ ) ± (0,1 %Х + 2 мВ) ± (0,1 %Х + 20 мВ) ± (0,1 %Х + 30 мВ) |
10 мкВ 10 мкВ 100 мкВ 1 мВ 1 мВ 10 мВ 10 мВ |
± (0,1 %Х + 10 мкВ) ± (0,1 %Х + 10 мкВ) ± (0,1 %Х + 100 мкВ) ± (0,1 %Х + 1 мВ ) ± (0,1 %Х + 1 мВ) ± (0,1 %Х + 10 мВ) ± (0,1 %Х + 10 мВ) |
R: 0...1760 °C |
± (0,15 %Х + 1 °С), R,S: в диапазоне 0.100 °С ± 3,7 °С, в диапазоне 100..300 °С ± 1,5 °С; B: в диапазоне 400..600 °С ± 2 °С, менее 400 °С погрешность не нормируется |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
S: 0.1760 °C | |||
B: 0...1820 °C | |||
K:-200...1370 °C |
± (0,15 %Х+0,7 °С), в диапазоне -200..-100 °С ± (0,15 %Х+1 °С) | ||
E:-200..800 °C |
± (0,15%Х+0,5 °С), J,T: в диапазоне -200..-100 °С ± (0,15%Х+0,7 °С) | ||
J:-200...1100 °C | |||
T:-200..400 °C |
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации |
Пределы допускаемой дополнительной погрешности от изменения температуры окр. среды на 10 °С |
L*:-200...900 °C |
± (0,15 %Х+0,5 °С), но в диапазоне -200..+100 °С ± (0,15 %Х+0,7 °С) |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
U*:-200..400 °C | |||
N: 0..1300 °C |
± (0,15%Х+0,7 °С) | ||
W:0...2315 °C |
± (0,15%Х+1 °С) | ||
XK(L): -200,..600°C |
± (0,15 %Х+0,5 °С) | ||
PLATINEL: 0.1400 °C |
± (0,25 %Х+2,3 °С) |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
PR40-20: 0.1900 °C |
в диапазоне 0...450 °С погрешность не норм. в диапазоне 450.750 °С ± (0,9 %Х+16,0 °С) в диапазоне 750.1100 °С ± (0,9 %Х+6,0 °С) в диапазоне 1100...1900 °С ± (0,9 %Х+2,0 °С) | ||
W3Re/W25Re: 0.2400 °C |
± (0,3 %Х+2,8 °С) | ||
Pt100: -200..600 °C |
± (0,15%Х+0,3 °С) |
0,1 °С |
± (0,1 %Х +0,2 °С ) |
100П (W100=1,3910): -200.600°C | |||
100М (W100=1,4280): -100.200°C | |||
50М (W100=1,4280): -100.200°C |
± (0,4%Х+0,5 °С) |
Таблица 3 Метрологические характеристики регистраторов серий DX200C, DX100, DX100L
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации |
Пределы допускаемой дополнительной погрешности от изменения температуры окр. среды на 10 °С |
- 20 ... 20 мВ |
± (0,1 %Х + 20 мкВ) |
10 мкВ |
± (0,1 %Х + 10 мкВ) |
- 60 ... 60 мВ |
± (0,1 %Х + 20 мкВ) |
10 мкВ |
± (0,1 %Х + 10 мкВ) |
- 200 ... 200 мВ |
± (0,1 %Х + 200 мкВ) |
100 мкВ |
± (0,1 %Х + 100 мкВ) |
- 2,0 ... 2,0 В |
± (0,1 %Х + 2 мВ ) |
1 мВ |
± (0,1 %Х + 1 мВ ) |
- 6,0 ... 6,0 В |
± (0,1 %Х + 2 мВ) |
1 мВ |
± (0,1 %Х + 1 мВ) |
- 20 ... 20 В |
± (0,1 %Х + 20 мВ) |
10 мВ |
± (0,1 %Х + 10 мВ) |
- 50 ... 50 В |
± (0,1 %Х + 30 мВ) |
10 мВ |
± (0,1 %Х + 10 мВ) |
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации |
Пределы допускаемой дополнительной погрешности от изменения температуры окр. среды на 10 °С |
R: 0...1760 °C |
± (0,15 %Х + 1 °С), R,S: в диапазоне 0..100 °С ± 3,7 °С, в диапазоне 100..300 °С ± 1,5 °С; B: в диапазоне 400..600 °С ± 2 °С, менее 400 °С погрешность не нормируется |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
S: 0...1760 °C | |||
B: 0...1820 °C | |||
K: -200...1370 °C |
± (0,15 %Х+0,7 °С), в диапазоне -200..-100 °С ± (0,15 %Х+1 °С) |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
E: -200..800 °C |
± (0,15%Х+0,5 °С), J,T: в диапазоне -200..-100 °С ± (0,15%Х+0,7 °С) |
0,1 °С |
± (0,1 %Х +0,1 °С ) |
J: -200...1100 °C | |||
T: -200..400 °C | |||
L*: -200...900 °C |
± (0,15 %Х+0,5 °С), в диапазоне -200..+100 °С ± (0,15 %Х+0,7 °С) | ||
U*: -200..400 °C | |||
N: 0..1300 °C |
± (0,15%Х+0,7 °С) |
0,1 °С |
± (0,1%Х +0,1 °С ) |
W: 0...2315 °C |
± (0,15%Х+1 °С) | ||
Pt100: -200..600 °C |
± (0,15%Х+0,3 °С) |
0,1 °С |
± (0,1%Х +0,2 °С ) |
Таблица 4 Метрологические характеристики регистраторов серий DX1000, DX2000
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности при времени интегрирования 16,67 мс или более |
Пределы допускаемой основной погрешности при времени интегрирования 1,67 мс или более |
Единица наименьше го разряда цифровой индикации |
- 20 ... 20 мВ |
± (0,05 %Х + 12 мкВ) |
± (0,1 %Х + 40 мкВ) |
1 мкВ |
- 60 ... 60 мВ - 200 ... 200 мВ |
± (0,05 %Х + 30 мкВ) |
± (0,1 %Х + 150 мкВ) |
10 мкВ |
- 2,0 ... 2,0 В |
± (0,05 %Х + 1200 мкВ ) |
± (0,1 %Х + 4000 мкВ) |
100 мкВ |
- 6,0 ... 6,0 В |
± (0,05 %Х + 3 мВ) |
± (0,1 %Х + 15 мкВ) |
1 мВ |
1-5 В | |||
- 20...20 В | |||
-50.50 В |
± (0,05 %Х + 30 мВ) |
± (0,1 %Х + 15 мкВ) |
10 мВ |
Диапазон измерений (тип термопары, термометров сопротивления) |
Пределы допускаемой основной погрешности при времени интегрирования 16,67 мс или более |
Пределы допускаемой основной погрешности при времени интегрирования 1,67 мс или более |
Единица наименьше го разряда цифровой индикации |
R: 0...1760 °C |
± (0,15 %X + 1 °C), R,S: в диапазоне 0.100 °C ± 3,7 °C, в диапазоне 100.300 °C ± 1,5 °C; B: в диапазоне 400.600 °C ± 2 °C, менее 400 °C погрешность не нормируется |
± (0,2 %Х + 4 °C), R,S: в диапазоне 0. 100 °C ± 10 °C, в диапазоне 100.300 °C ± 5 °C; B: в диапазоне 400..600 °C ± 7 °C, менее 400 °C погрешность не нормируется |
0,1 °C |
S: 0.1760 °C | |||
B: 0...1820 °C | |||
K: -200...1370 °C |
± (0,15 %Х + 0,7 °C), в диапазоне -200..-100 °C ± (0,2 %Х + 1 °C) |
± (0,2 %Х + 3,5 °C), в диапазоне -200..-100 °C ± (0,15 %Х + 6 °C) | |
E: -200...800 °C |
± (0,15 %Х + 0,5 °C), J,T: в диапазоне -200..-100 °C ± (0,15 %Х + 0,7 °C) |
± (0,15 %Х + 0,5 °C), J,T: в диапазоне -200..-100 °C ± (0,15 %Х + 0,7 °C) |
0,1 °C |
J: -200...1100 °C | |||
T: -200...400 °C | |||
L*: -200...900 °C | |||
U*: -200...400 °C | |||
N: 0.1300 °C |
± (0,15 %Х + 0,7 °C) |
± (0,3 %Х + 3,5 °C) | |
W: 0...2315 °C |
± (0,2 %Х + 1 °C) |
± (0,3 %Х + 7 °C) | |
XK(L): -200.600°C |
± (0,25 %Х + 0,8 °C), в диапазоне -200.-100 °C ± (0,25 %Х + 1,0 °C) |
± (0,5 %Х + 4,0 °C), в диапазоне -200.-100 °C ± (0,5 %Х + 5,0 °C) |
0,1 °C |
Pt100: - 200...600 °C |
± (0,15 %Х + 0,3 °C) |
± (0,3 %Х + 1,5 °C) |
0,1 °C |
100П (a=1,3910): -200.600°C | |||
100М (a=1,4280): -200.200°C | |||
50М (a=1,4280): -100.200°C |
± (0,4 %Х + 0,5 °C) |
± (0,8 %Х + 2,5 °C) | |
10М (a=1,4280): -100.200°C |
± (1,5 %Х + 3,0 °C) |
± (3,0 %Х + 15 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10°С для регистраторов серий DX1000, DX2000 для любого времени интегрирования составляют:
-при измерении напряжения постоянного тока, сигналов от термопар (без учета погрешности канала компенсации температуры холодного спая)
± (0,1 % от измеренного значения + 0,05 % от диапазона измерений)
-при измерении сигналов от термометров сопротивления типа 100П, Pt100
± (0,2 %Х + 0,2 °С)
лист № 9 всего листов 13 -при измерении сигналов от термометров сопротивления типа 100М, 50М
± (0,4 %Х + 0,4 °С)
-при измерении сигналов от термометров сопротивления типа 10М
± (1,0 %Х + 1,0 °С)
Примечания к таблицам 1 - 4:
* - по градуировочным таблицам DIN 43710;
-
1) Х - значение измеряемой величины;
-
2) Дополнительные функции измерения сигналов от термопар типов PLATINEL, PR40-20, W3Re/W25Re только у серий CX1000 и CX2000;
-
3) Измерение сигналов от термопар XK(L) и термометров сопротивления типов 100П, 100М и 50М только у серии CX2000 с опцией /S23; Измерение сигналов от термопар XK(L) и термометров сопротивления типов 100П, 100М, 50М и 10М только у серий DX1000/DX2000 с опцией /S7;
-
4) Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Погрешность внутренней компенсации температуры холодного спая для термопар типа R, S, B, W, PR40-20, W3Re/W25Re - ±1,0 °C, для K, J, E, T, N, L, XK(L), U, PLATINEL -± 0,5 °C;
-
5) Измерение силы постоянного тока (с использованием шунтирующих резисторов (коды заказов 41****, 43****, B95****). Диапазон измерения, дискретность цифровой индикации определяются как частное соответствующих параметров измерения напряжения к номиналу резистора.
Пределы допускаемой погрешности при этом определяется по формуле:
Л' =±(R)где ЛI - пределы абсолютной погрешности измерения постоянного тока;
Ли - пределы абсолютной погрешности измерения напряжения постоянного тока;
Лк - пределы абсолютной погрешности номинального сопротивления резистора;
R - номинальное сопротивление шунтирующего резистора;
Х - измеренное значение.
-
6) Все метрологические характеристики регистраторов указаны с учетом встроенного программного обеспечения.
Таблица 5 Технические характеристики регистраторов
Модификация регистратора |
Количество входных измерительных каналов |
Потребляемая мощность , 1ГА |
Габаритные размеры, мм |
Масса, кг |
Серия AX100 | ||||
AX102 |
2 |
40/53 |
144x144x239 |
3,0 |
AX104 |
4 | |||
AX106 |
6 | |||
AX110 |
10 | |||
Серия DX100 | ||||
DX102 |
2 |
45/62 |
144x144x218 |
2,9 |
DX104 |
4 |
3,0 | ||
DX106 |
6 |
3,0 | ||
DX112 |
12 |
3,0 |
Модификация регистратора |
Количество входных измерительных каналов |
Потребляемая мощность , В^А |
Габаритные размеры, мм |
Масса, кг | |
Серия DX100L | |||||
DX102L-1/2/3 |
2 |
45/62 |
139x168,5x166,6 140x170x480 140x170x625 |
3,5 / 7,0 / 7,5 | |
DX104L-1/2/3 |
4 |
3,6 / 7,1 / 7,6 | |||
DX106L-1/2/3 |
6 | ||||
DX1012L-1/2/3 |
12 | ||||
Серия DX100P | |||||
DX102P |
2 |
45/62 |
144x144x218 |
2,9 | |
DX104P |
4 |
3,0 | |||
DX106P |
6 |
3,0 | |||
DX112P |
12 |
3,0 | |||
Серия DX200P | |||||
DX204P |
4 |
75/106 |
288x288x220 |
6,6 | |
DX208P |
8 |
6,8 | |||
DX210P |
10 |
6,6 | |||
DX220P |
20 |
6,9 | |||
DX230P |
30 |
7,3 | |||
Серия DX200C | |||||
DX204С |
4 |
55/80 |
288x288x220 |
6,6 | |
DX208С |
8 |
6,8 | |||
Серия DX1000 | |||||
DX1002 |
2 |
24/32 |
144x144x229 |
2,9 | |
DX1004 |
4 | ||||
DX1006 |
6 | ||||
DX1012 |
12 | ||||
Серия DX2000 | |||||
DX2004 |
4 |
48/54 |
288x288x226 |
6 | |
DX2008 |
8 |
6,3 | |||
DX2010 |
10 |
6 | |||
DX2020 |
20 |
6,3 | |||
Серия DX2000 | |||||
DX2030 |
30 |
48/54 |
288x288x226 |
6,9 | |
DX2040 |
40 |
7,3 | |||
DX2048 |
48 |
7,3 | |||
Серия СХ1000 | |||||
СХ1006 |
6 (без контуров управл.) |
45/62 |
144x144x218 |
3,0 | |
CX1206 |
6 (2 контура управл.) |
Модификация регистратора |
Количество входных измерительных каналов |
Потребляемая мощность*, 1ГА |
Габаритные размеры, мм |
Масса, кг |
Серия СХ2000 | ||||
CX2010 |
10 (без контура управл.) |
65/105 |
288x288x220 |
6,6 |
CX2020 |
20 (без контура управл.) | |||
CX2210 |
10(2 конт. управл.) | |||
CX2220 |
20(2 конт. управл.) | |||
CX2410 |
10(4 конт. управл.) | |||
CX2420 |
20(4 конт. управл.) | |||
CX2610 |
10(6 конт. управл.) | |||
CX2620 |
20(6 конт. управл.) |
Примечание - В графе «Потребляемая мощность» указано максимальное значение потребляемой мощности для значения напряжения питания (через дробь) соответственно 100 В и 240 В от источника переменного тока.
Рабочие условия применения:
-температура окружающей среды от 0 до плюс 50 °С
(для моделей с 3,5-дюймовым дисководом или Zip-дисководом температура окружающей среды от плюс 5 до плюс40 °С );
-относительная влажность воздуха от 20 до 80% без конденсации влаги;
-
- атмосферное давление от 84 до 104 кПа;
-
- напряжённость внешнего магнитного поля не более 400 А/м;
Температура транспортирования и хранения от минус 25 до плюс 60 °С.
Напряжение питания: от источника переменного тока напряжением от 90 до 132 В или от 180 до 250 В частотой 50/60 Гц ± 2 %.
