Номер по Госреестру СИ: 46057-14
46057-14 Преобразователи расхода жидкости турбинные
(HELIFLU TZN, HELIFLU TZN CUS)
Назначение средства измерений:
Преобразователи расхода жидкости турбинные моделей HELIFLU TZN, HELIFLU TZN CUS предназначены для измерений объемного расхода и объема жидкостей и преобразования измеренных значений в числоимпульсные сигналы.
Внешний вид.
Преобразователи расхода жидкости турбинные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (метод) измерений содержится в руководстве по эксплуатации преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода жидкости турбинным моделей HELIFLU TZN, HELIFLU TZN CUS
-
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;
-
2 Техническая документация фирмы «FAURE HERMAN SAS» (Франция).
Поверка
Поверкаосуществляется по документу МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному ГЦИ СИ ФГУП «ВНИИР» 10 сентября 2012 г.
Средства поверки:
-
- поверочная установка 1-го или 2-го разряда с пределами допускаемой относительной погрешности: ± 0,05 % или ± 0,1 % соответственно;
-
- преобразователи давления с электрическим выходным сигналом с пределами допускаемой приведенной погрешности: 0,5 %;
-
- преобразователи температуры (термометры сопротивления класса А (не хуже) в комплекте с измерительными преобразователями), пределы допускаемой абсолютной погрешности комплекта: не более ± 0,2 °C;
-
- устройство обработки информации (УОИ), пределы допускаемой относительной погрешности УОИ при вычислениях коэффициентов преобразования преобразователя (имп/м3): не более ± 0,025 %.
Изготовитель
Фирма «FAURE HERMAN SAS», Франция, Route de Bonnetable BP 20154 - 72406
La Ferte-Bernard Cedex - France. Tel: +33 (0)2 43 60 28 60 - Fax: +33 (0)2 43 60 28 70.
E-mail: fhprqjects@indexcorp.com / www.faureherman.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»).Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А, тел.: (843) 272-70-62,
факс: (843) 272-00-32, e-mail: office@vniir.org
Принцип действия преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS основан на преобразовании поступательного движения жидкости в проточной части преобразователя расхода во вращательное движение его ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов пропорционально объему протекающей жидкости через преобразователь расхода. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая магнитоиндукционным датчиком в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости устройством обработки информации, применяемого совместно с преобразователем расхода. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.
В состав преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS входят следующие основные части: корпус, измерительная камера (съемная), ротор и магнитоиндукционные датчики.
Преобразователи расхода жидкости турбинные моделей HELIFLU TZN, HELIFLU TZN CUS имеют взрывозащищенное исполнение со следующей маркировкой взрывозащиты: 1ExdIICT6...T1, 0ExiaIICT6...T1, 1ExibIICT6...T1, 1ExdIICT6...T3, 0ExiaIICT6...T3, 0ExiaIICT6...T5.
Минимальная длина прямолинейного участка до преобразователя расхода не менее 7 DN, после преобразователя расхода не менее 5 DN.

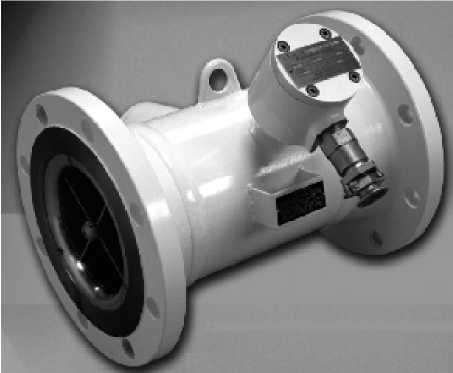

Общий вид преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS представлен на рисунке 1
Рисунок 1 Общий вид преобразователей расхода жидкости турбинных моделей
HELIFLU TZN, HELIFLU TZN CUS
Преобразователь расхода жидкости турбинный - 1 шт.;
Струевыпрямитель (по заказу) - 1 шт.;
Предварительный усилитель (по заказу) - 1 шт.;
Руководство по эксплуатации - 1 экз.;
Методика поверки (по заказу) - 1 экз.
преобразователей расхода жидко-
сти турбинных моделей HELIFLU TZN, HELIFLU TZN CUS приведены в таблицах 1 и 2. Таблица 1
Наименование характеристики |
Значение характеристики | |
HELIFLU TZN |
HELIFLU TZN CUS | |
Параметры измеряемой среды (жидкости):
|
от 0,1 до 350 от минус 45 до плюс 180 2,0; 5,0; 10,0; 15,0; 25,0 не допускается | |
Диапазон измерений объемного расхода в рабочих условиях, м3/ч |
от 0,012 до 4000 |
от 7 до 4000 |
Номинальный диаметр DN |
от 16 до 400 |
от 80 до 400 |
Пределы допускаемой относительной погрешности, % |
± 0,13), 4) | |
± 0,154) | ||
Материал корпуса |
углеродистая сталь; нержавеющая сталь | |
Материал ротора |
алюминий; титан |
титан |
Условия эксплуатации:
|
от минус 45 плюс 80 до 95 % при 35 °С без конденсации влаги от 84 до 106,7 | |
Напряжение питания (источник постоянного тока), В |
28+2,8 28 _4,2 | |
Частота источника постоянного тока, Гц |
50±0,4 | |
Средний срок службы, лет, не менее |
10 | |
|
Таблица 2
Типоразмер ПР |
DN |
Q 1’2) xmax , м3/ч |
Монтажная длина3), мм |
Масса3), кг | |||
HELIFLU TZN |
HELIFLU TZN CUS |
ПР |
струевыпрямителя (не менее) |
ПР |
струевыпрямителя | ||
16-0,12 |
16 |
0,12 |
130 |
- |
3,5 |
- | |
16-0,25 |
16 |
0,25 |
130 |
- |
3,5 |
- | |
20-0,5 |
20 |
0,5 |
130 |
- |
4 |
- | |
20-1 |
20 |
1 |
130 |
- |
4 |
- | |
25-2 |
25 |
2 |
130 |
175 |
5 |
2,5 | |
25-3 |
25 |
3 |
130 |
175 |
5 |
2,5 | |
25-5 |
25 |
5 |
130 |
175 |
5 |
2,5 | |
32-8 |
32 |
8 |
140 |
224 |
6 |
4 | |
32-12 |
32 |
12 |
140 |
224 |
6 |
4 |
Продолжение таблицы 2
Типоразмер ПР |
DN |
Q 1,2) ymax , м3/ч |
Монтажная длина3), мм |
Масса3), кг | |||
HELIFLU TZN |
HELIFLU TZN CUS |
ПР |
струевыпрямителя (не менее) |
ПР |
струевыпрямителя | ||
32-15 |
32 |
15 |
140 |
224 |
6 |
4 | |
32-20 |
32 |
20 |
140 |
224 |
6 |
4 | |
40-8 |
40 |
8 |
156 |
267 |
7 |
4,2 | |
40-12 |
40 |
12 |
156 |
267 |
7 |
4,2 | |
40-15 |
40 |
15 |
156 |
267 |
7 |
4,2 | |
40-20 |
40 |
20 |
156 |
267 |
7 |
4,2 | |
50-30 |
50 |
30 |
180 |
350 |
8,5 |
4,5 | |
50-50 |
50 |
50 |
180 |
350 |
8,5 |
4,5 | |
50-70 |
50 |
70 |
180 |
350 |
8,5 |
4,5 | |
80-70 |
80 |
70 |
235 |
560 |
15 |
10 | |
80-110 |
80 |
110 |
235 |
560 |
15 |
10 | |
80-150 |
80 |
150 |
235 |
560 |
15 |
10 | |
100-200 |
100 |
200 |
305 |
700 |
30 |
25 | |
100-300 |
100 |
300 |
305 |
700 |
30 |
25 | |
150-400 |
150 |
400 |
356 |
1100 |
50 |
40 | |
150-600 |
150 |
600 |
356 |
1100 |
50 |
40 | |
200-800 |
200 |
800 |
406 |
1400 |
70 |
70 | |
200-1000 |
200 |
1000 |
406 |
1400 |
70 |
70 | |
250-1200 |
250 |
1200 |
508 |
1800 |
80 |
100 | |
250-2000 |
250 |
2000 |
508 |
1800 |
80 |
100 | |
300-2400 |
300 |
2400 |
610 |
2100 |
130 |
160 | |
300-3000 |
300 |
3000 |
610 |
2100 |
130 |
160 | |
350-3500 |
350 |
3500 |
711 |
2500 |
150 |
180 | |
400-4000 |
400 |
4000 |
813 |
2800 |
170 |
250 |
-
1) Qmax - верхний предел измерений объемного расхода в рабочих условиях, м3/ч.
-
2) Проектный верхний предел измерений объемного расхода в рабочих условиях, составляет 120% Qmax, м3/ч. Метрологические характеристики указанные в таблице 1 соответствуют диапазону измерений объемного расхода в рабочих условиях от 0,1Qmax до Qmax.
-
3) Монтажная длина и масса может отличаться от указанной на величину согласно технической документации фирмы изготовителя.
ПР - преобразователи расхода жидкости турбинные моделей HELIFLU TZN, HELIFLU TZN CUS.
