45701-10 Преобразователи виброперемещения емкостные
(PCS-302 и PCS-304)
Назначение средства измерений:
Преобразователи виброперемещения емкостные PCS-302 и PCS-304 (далее преобразователи) предназначены для измерений параметров относительной вибрации (вала относительно корпуса), а также радиальных и осевых перемещений валов.
Внешний вид.
Преобразователи виброперемещения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорт методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на преобразователи виброперемещения емкостные PCS-302 и PCS-304 фирмы «VibroSystM, Inc.», Канада.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям виброперемещения емкостным PCS-302 и PCS-304
1. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
2. Техническая документация фирмы «VibroSystM, Inc.», Канада.
Поверка
Поверкаосуществляется в соответствии с документом МП 45701-10 «Преобразователи виброперемещения емкостные PCS-302 и PCS-304 фирмы «VibroSystM, Inc.», Канада. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС » 15 октября 2010 г.
Основные средства поверки:
- микрометрическая головка с ценой деления 0,01 мм 2- го класса точности по ГОСТ 6507-78;
- мультиметр Agilent 34410 А (погрешность ±(0,015 % от отсчета + 0,0004 % от верхнего предела диапазона).
Изготовитель
Фирма «VibroSystM, Inc.», Канада
Адрес: 2727 Jacques-Cartier E. Blvd Longueuil (Quebec) J4N 1L7, Канада
Тел.: +1 450-646-2157
Факс: +1 450-646-2164
Web: http://vibrosystm.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на зависимости электрической емкости конденсатора, образованного наконечником преобразователя и поверхностью контролируемого объекта, от расстояния между ними. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от конструкции). Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Преобразователи виброперемещения емкостные PCS-302 и PCS-304 являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Преобразователи состоят из емкостного датчика (сенсора) PCS-302 и PCS-304 и удлинительного кабеля. Сенсор содержит встроенный преобразователь сигнала и не требуют использования дополнительного преобразователя для бесконтактного измерения относительной вибрации, осевого положения и относительного перемещения работающего оборудования.
Для питания преобразователей используется блок питания XPSP-224P.

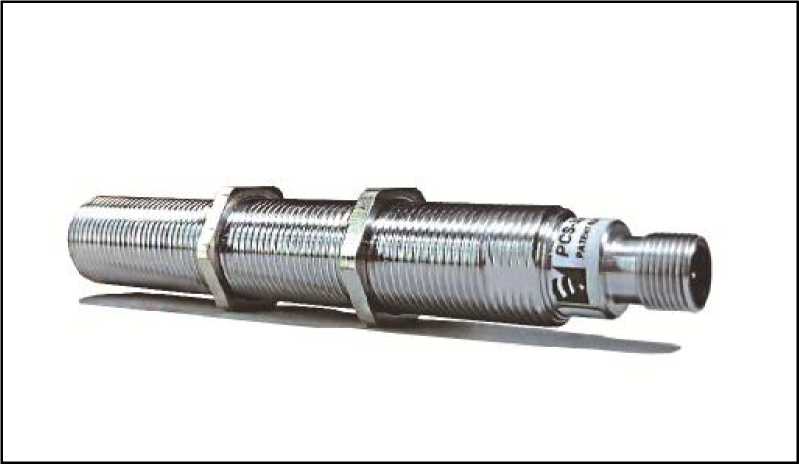

Внешний вид преобразователей виброперемещения емкостных PCS-302 и PCS-304 показан на рисунке 1.
Рисунок 1.
Таблица 1
Наименование характеристики |
PCS-302 |
PCS-304 |
Диапазон измерения, мм: |
от 0,3 до 2,3 |
от 0,5 до 4,5 |
Рабочий диапазон частот, Гц |
от 0 до 1000 | |
Номинальный коэффициент преобразования, мА/мм |
8 |
4 |
Отклонение коэффициента преобразования от номинального значения, %, не более |
±3 | |
Отклонение коэффициента преобразования от номинального значения в рабочем диапазоне температур, %/ оС, не более |
±0,05 | |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
-3 | |
Нелинейность амплитудной характеристики, %, не более |
±5 | |
Нелинейность амплитудной характеристики в рабочем диапазоне температур, %, не более |
±5 | |
Выходной сигнал, мА |
от 4 до 20 | |
Напряжение питания (постоянного тока), В |
24±15% | |
Диапазон рабочих температур, оС |
от 0 до 60 | |
Влажность, %, не более |
95 | |
Габаритные размеры (диаметрхвысота), мм, не более |
20x135 | |
Масса, г, не более |
110 |
