Номер по Госреестру СИ: 44913-10
44913-10 Источники оптического излучения стабилизированные
(FHS)
Назначение средства измерений:
Источники оптического излучения стабилизированные FHS (далее - источники), модели FHS1D02, FHS1D03, FHS2D02, FHS2D03 предназначены для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи при работе совместно с измерителями оптической мощности. Источники оптического излучения стабилизированные FHS2T01 (PON-источники) предназначены для измерений оптической мощности в волоконно-оптических кабелях пассивных оптических сетей (PON) в системах «волокно в дом» (FTTH) при работе совместно с РО^измерителями оптической мощности.
Область применения: проведение контрольно-измерительных работ при эксплуатации, строительстве и ремонте волоконно-оптических линий связи.

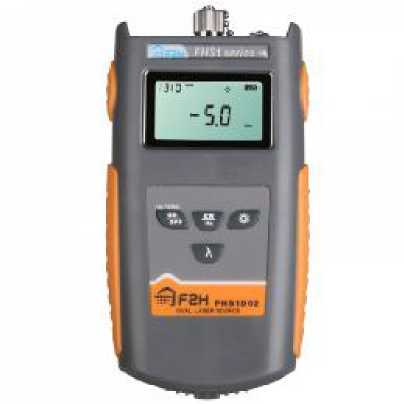

Внешний вид.
Источники оптического излучения стабилизированные
Рисунок № 1

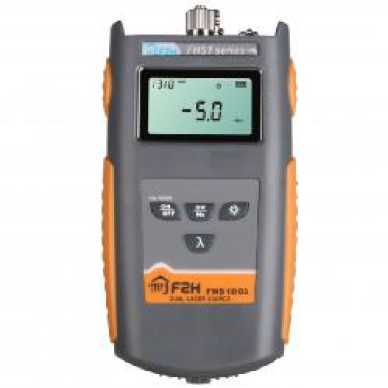

Внешний вид.
Источники оптического излучения стабилизированные
Рисунок № 2

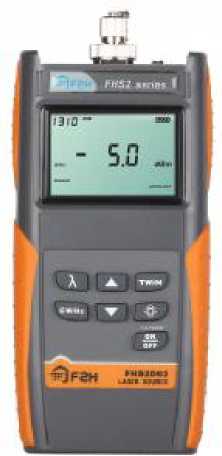

Внешний вид.
Источники оптического излучения стабилизированные
Рисунок № 3

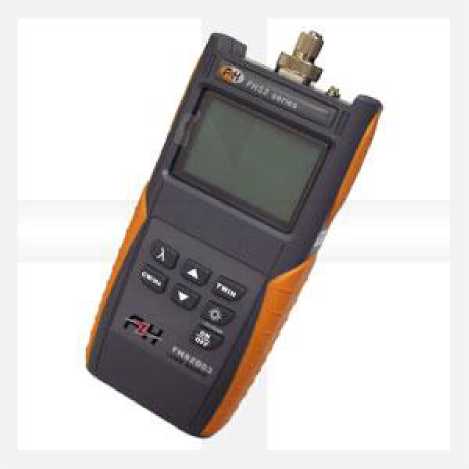

Внешний вид.
Источники оптического излучения стабилизированные
Рисунок № 4

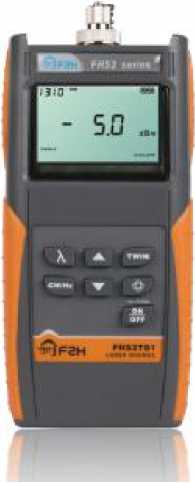

Внешний вид.
Источники оптического излучения стабилизированные
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 30.07.2025
Номер записи -
ID в реестре СИ - 355824
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. FHS1D02, МДМ-250, Источник оптического излучения стабилизированный FHS2Q01F, Источник оптического излучения стабилизированный FHS2D02, Источник оптического излучения стабилизированный FHS1, ВОСПИ, FHS2T01F, FHS2T01, FHS2S02, FHS2D03, FHS2D02F, FHS2D02, FHS1D03, FHS1D02, FHS1, FHS-2D02, FHS модель FHS1D03, FHS, FHP1D02,
Производитель
Изготовитель - Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 683
Выдано извещений - 11
Кол-во периодических поверок - 376
Кол-во средств измерений - 136
Кол-во владельцев - 49
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1695 от 2021.08.09 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Источники оптического излучения стабилизированные (FHS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shanghai Grandway Telecom Tech. Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44912-10 30.07.2025 |
Тестеры оптические, FHM Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
44913-10 30.07.2025 |
Источники оптического излучения стабилизированные, FHS Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
44914-10 30.07.2025 |
Измерители оптической мощности, FHP Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
47139-11 05.07.2016 |
Приборы для обнаружения повреждений оптического кабеля, FHR3A03 Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
62159-15 03.11.2025 |
Рефлектометры оптические, FHO5000 Фирма "Shanghai Grandway Telecom Tech. Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кто поверяет Источники оптического излучения стабилизированные (FHS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 58 | 7 | 0 | 57 | 2 | 55 | 0 | 55 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 76 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 12 | 0 | 9 | 0 | 12 | 0 | 9 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 52 | 0 | 45 | 0 | 45 | 0 | 45 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 8 | 4 | 2 | 6 | 0 | 6 | 0 | 6 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| Воронежский филиал ПАО "Ростелеком" (1642) | 9 | 1 | 8 | 0 | 2 | 1 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Концепт Эксперт" (RA.RU.310529) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 21 | 8 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| МАКРОРЕГИОНАЛЬНЫЙ ФИЛИАЛ "ЦЕНТР" ПАО "РОСТЕЛЕКОМ" (1642) | 48 | 3 | 0 | 44 | 1 | 26 | 0 | 22 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 9 | 2 | 7 | 0 | 8 | 2 | 6 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 3 | 0 | 19 | 0 | 10 | 0 | 10 | |
| Ростовский филиал ОАО "Ростелеком" (1642) | 46 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "Нижегородский машиностроительный завод" (01.00329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 124 | 1 | 101 | 21 | 0 | 89 | 83 | 6 | ||
| Новосибирский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 8 | 0 | 7 | 0 | 5 | 0 | 5 | |||
| Ставропольский филиал ПАО "Ростелеком" МРФ Юг (1642) | 18 | 2 | 0 | 18 | 1 | 18 | 0 | 18 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 79 | 0 | 66 | 5 | 66 | 0 | 66 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 6 | 2 | 4 | 2 | 0 | 5 | 3 | 2 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| РОСТОВСКИЙ ФИЛИАЛ ПАО "РОСТЕЛЕКОМ" (1642) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники оптического излучения стабилизированные (FHS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
5284 | 5016 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6021 | 5016 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4920 | 5016 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
4920 | 5016 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
4920 | 5016 |
Программное обеспечение
Программное обеспечение (далее - ПО) источников является встроенным и реализовано в контроллере. Контроллер размещен в приборном блоке. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после пломбирования.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в источниках. Защита ПО от преднамеренных и непреднамеренных воздействий соответствует низкому уровню согласно Р 50.2.077-2014.
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
FHS1D02 |
FHS1D03 |
FHS2D02 |
FHS2D03 |
FHS2T01 | |
|
Идентификационное наименование ПО |
FHS | ||||
|
Номер версии (идентификационный номер) ПО |
V4.5 | ||||
|
Цифровой идентификатор ПО |
- | ||||
|
Алгоритм вычисления цифрового идентификатора программного обес- |
- | ||||
|
печения | |||||
Знак утверждения типа
Знак утверждения типананосится методом штемпелевания на титульный лист Руководства по эксплуатации и на корпус прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 «Серия оптических инструментов Grandway. Источники лазерного излучения, рабо -тающий на двух длинах волн FHS1D02/03. Руководство пользователя» раздел 5.
-
2 «Серия оптических инструментов Grandway. Источники лазерного излучения, рабо -тающий на двух длинах волн. Серия FHS2. Руководство пользователя» раздел 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности FHP
1 ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде , средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
2 МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
-
3 Техническая документация фирмы-изготовителя «Shanghai Grandway Telecom Tech.Co., Ltd», КНР.
Поверка
Поверкаосуществляется в соответствии с рекомендациями МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки»
Средства поверки: рабочий эталон средней мощности для ВОСП «РЭСМ-ВС», ГР № 60570-15, погрешность измерений средней мощности на длинах волн калибровки 3 %.
Изготовитель
Фирма «Shanghai Grandway Telecom Tech.Co., Ltd», КНР
Адрес: 6F, Xin'an Building, NO.99, Tianzhou Rd, Shanghai P.R.C.
Телефон: +86-21-54451260,
Web: http://www.grandway.com.cn
Заявитель
ООО «КомплектПоставка»Адрес: 111033, г. Москва, ул. Золоторожский вал, д. 34 стр. 6
Телефон: +7-495-927-02-57, факс: +7-495-640-09-57
Web: http://emag.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), аттестат аккредитации в области обеспечения единства измерений № 30003-2014 от 23.06.2014 г.Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Источники выполнены в малогабаритном пластмассовом корпусе. Излучатели источников основаны на стабилизированных по оптической мощности полупроводниковых лазерах. Накачка осуществляется постоянным или модулированным током. Оптическим выходом источника является волоконно-оптический разъём. Модели FHS1D02, FHS2D02, FHS2T01 рассчитаны на применение в одномодовых волоконно-оптических линиях, модели FHS1D03 и FHS2D03 - в многомодовых. В моделях FHS2D02, FHS2D03, FHS2T01 в оптический сигнал добавляется цифровой код идентификации длины волны, позволяющий измерителям оптической мощности серии FHP2 автоматически выбирать соответствующую длину волны измерений. Во всех моделях источников предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1000 Гц, 2000 Гц.
"'JF-H ri«BiPQT
ли- ■
-5.0 _
Рисунок 1 - Внешний вид стабилизированного источника оптического излучения FHS, модели FHS1D02
■ Ш- * ■
_ с n □■■и .
Рисунок 2 - Внешний вид стабилизированного источника оптического излучения FHS, модели FHS1D03
Рисунок 3 - Внешний вид стабилизированного источника оптического излучения FHS, модели FHS2D02
Рисунок 4 - Внешний вид стабилизированного источника оптического излучения FHS,
модели FHS2D03
Рисунок 5 - Внешний вид стабилизированного источника оптического излучения FHS, модели FHS2T01
Таблица 3
|
Наименование |
Количество |
|
Источник оптического излучения стабилизированный FHS |
1 |
|
Литиевый аккумулятор (для моделей FHS1D02, FHS1D03) |
1 |
|
Ni-МН аккумулятор (для моделей FHS2D02, FHS2D03, FHS2Т01) |
2 |
|
Комплект сменных волоконно-оптических адаптеров FC, SQ ST (для моделей FHS2D02, FHS2D03, FHS2Т01) |
1 |
|
Адаптер/зарядное устройство |
1 |
|
Руководство пользователя |
1 |
|
Сумка для транспортировки и хранения |
1 |
Таблица 2
|
Характеристики |
Модель | ||||
|
FHS1D02 |
FHS1D03 |
FHS2D02 |
FHS2D03 |
FHS2T01 | |
|
Длины воли излучения источника, нм |
1310±20 1550±20 |
850±20 1300±20 |
1310±20 1550±20 |
850±10 1300±20 |
1310±20 1490±10 1550±20 |
|
Уровень выходной мощности в непрерывном режиме, дБм |
-5±1 | ||||
|
Диапазон регулировки уровня выходной мощности в непрерывном режиме, дБ |
- |
±3 | |||
|
Нестабильность уровня выходной мощности излучения за 15 минут (после 25 минут прогрева), дБ, не более |
±0,1 |
±0,1 |
±0,05 |
±0,1 |
1310, 1550 нм: ±0,05 1490 нм: ±0,1 |
|
Габаритные размеры источника, мм, не более |
115x65x30 |
160x76x45 | |||
|
Масса прибора, г, не более |
140 |
270 | |||
Электропитание моделей FHS1D02, FHS1D03 осуществляется от литиевого аккумулятора, моделей FHS2D02, FHS2D03, FHS2Т01 - от двух Ni-МН аккумуляторов. Также возможно питание от сети переменного тока напряжением 220±22В, частотой 50±0,5Гц через адаптер/зарядное устройство 5 В/500 мА.
Условия эксплуатации измерителя :
-
• температура окружающей среды, °С..................................-10 ...+50
-
• относительная влажность воздуха при +20 °С, %, до..................90
