Номер по Госреестру СИ: 43729-10
43729-10 Расходомеры электромагнитные
(8045)
Назначение средства измерений:
Расходомеры электромагнитные модели 8045 (далее - расходомеры) предназначены для измерения расхода жидкостей с электропроводностью не менее 20 мкС/см.

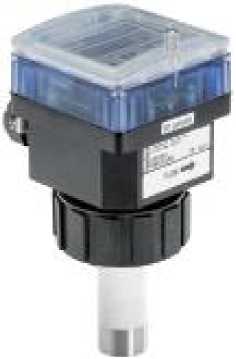

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

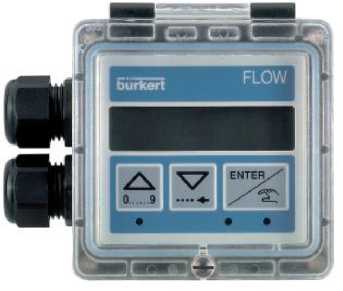

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на расходомеры методом наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомеры электромагнитные модели 8045. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным модели 8045-
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия ».
-
2.ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 43729-10 «Инструкция. ГСИ. Расходомеры электромагнитные модели 8045 фирмы «Burkert Contromatic SAS», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» в августе 2009 г.
Основное поверочное оборудование:
- установка поверочная с диапазоном расхода от 0,01 до 700 м3/ч, с погрешностью не более ±0,5 %.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А,
Тел./факс: (843) 272-70-62 / 272-00-32
E-mail: office@vniir. org
Принцип работы расходомеров основан на законе индукции Фарадея и уравнении Максвелла, описывающем электрическое поле, величина которого зависит от индукции и скорости движения вещества в магнитном поле.
Обмотки катушки создают магнитное поле, через которое движется измеряемая среда. Возникающая при этом разность потенциалов снимается электродами. Полученный сигнал поступает для последующей обработки на микропроцессорный электронный блок. Обработанные данные выводятся на жидкокристаллический дисплей.
Расходомеры модели 8045 относятся к расходомерам с электромагнитным преобразователем скорости потока, у которых оба электрода размещены в патрубке. Патрубок с электродами вводится в измерительную трубку в место нахождения средней скорости потока.
Компактная версия модели 8045 предназначена для установки в фитинг S020.
Рисунок 1 - Внешний вид расходомеров электромагнитных модели 8045
Таблица 1
Диаметр условного прохода, Ду, мм |
от 15 до 400 |
Диапазон измерений, м3/час |
от 0,05 до 3000 |
Пределы допускаемой относительной погрешности преобразователя, % |
± 2,0 |
Температура измеряемой среды, °С |
от 0 до +80 |
(в зависимости от материала фитинга) |
от -15 до +110 |
Давление измеряемой среды, МПа |
0,6 и 1,0 |
Электропроводность измеряемой среды, не менее, мкС/см |
20 |
Выходной сигнал - токовый, мА |
4 - 20 |
- импульсный, Гц |
NPN/PNP |
- релейный |
2 контакта |
Напряжение питания, В |
от 18 до 30 |
Класс защиты |
IP65 |
Габаритные размеры электронного модуля, не более, мм |
88х 88х106 |
Условия эксплуатации: | |
температура окружающего воздуха, ° С |
от -10 до +60 |
относительная влажность, не более, % |
80 |
