Номер по Госреестру СИ: 42004-09
42004-09 Реометры
(RheolabQC)
Назначение средства измерений:
Реометры RheolabQC (далее реометры) предназначены для измерения динамической вязкости ньютоновских жидкостей, а также для исследования поведения неньютоновских сред в стационарном сдвиговом потоке и для определения в нестационарных условиях сдвига реологических свойств жидких смесей, суспензий, эмульсий, гелей и пастообразных материалов.
Внешний вид.
Реометры
Рисунок № 1
Внешний вид.
Реометры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 23.12.2024
Номер записи -
ID в реестре СИ - 352434
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Реометр Rheolab QC, Реометр Pheolab QC, Нет модификации, нет данных, нет, Без модификации, RheolabQC, Rheolab QC, Reolab QC, QC, DV-III ULTRA (мод. LVDV-II+U, RVDV-II+U, HADV-II+U, HBDV-II+U), -,
Производитель
Изготовитель - Фирма "Anton Paar GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 310
Выдано извещений - 1
Кол-во периодических поверок - 177
Кол-во средств измерений - 51
Кол-во владельцев - 68
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2559 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№3240 от 2019.12.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Реометры (RheolabQC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Anton Paar GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14139-94 01.02.2001 |
Анализаторы плотности с модулями обработки данных mРDS 4000/2000, DPR 316 F (1), DPR 417/427 NYE (1), 412/422 NYE(1), DPR 4122/4222 XE (1), SPR 4115 (A) (F) (1), DSR 427 (1) с модулями обработки данных mPDS 4000/2000 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
15110-04 01.11.2009 |
Денсиметры, DMA 4500, DMA 5000, DMA 35N, DMA 38, DMA 4000, DMA-512P Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
15110-96 01.02.2001 |
Денситометры, DМA 35, DМA 38, DМA 48, DМA 58, DМA 401YH, DМA 512P, DМA 602, DМA 3000 DIP-IN Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
15110-99 01.03.2004 |
Денситометры, DMA 35n, DMA 3000 Dip-in, DMA 38, DMA 4500, DMA 5000, DMA 401 YH, DMA 512P, DMA 602 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
15111-96 01.02.2001 |
Анализаторы жидкости, DSA 48, Beer Analyzer Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
15112-96 01.02.2001 |
Вискозиметры, KF 10, AMV 200 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
15113-96 01.02.2001 |
Вискозиметры ротационные, MC 1, LS 100 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
18114-99 01.03.2004 |
Вискозиметры, KF 20 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
2 года | |
|
18115-99 01.03.2004 |
Реометры, MCR 300, DSR 4000, UDS 200 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
20985-01 |
Преобразователь плотности, DTR4122 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
21316-01 |
Прибор для измерений коэффициента трения, RWP Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
3 года | |
|
22012-01 01.12.2006 |
Анализаторы жидкости, DSA 5000 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
23391-02 |
Поляриметр автоматический, Propol Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
28519-05 01.02.2010 |
Вискозиметры Штабингера, SVM 3000 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
28990-05 01.05.2010 |
Микровискозиметры автоматизированные, AMVn Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
29443-05 01.07.2010 |
Анализаторы жидкости, Alcolyzer Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
36238-07 |
Денсиметр с измерительной ячейкой, DMA 4500 (денсиметр) DMA HP (ячейка) Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
37526-08 |
Реометр лабораторный, RheolabQC Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39200-08 01.12.2013 |
Анализаторы плотности и скорости звука, DSA 5000 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39787-08 08.02.2024 |
Анализаторы плотности жидкостей, DMA Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
42004-09 23.12.2024 |
Реометры, RheolabQC Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
43310-09 23.12.2024 |
Реометры, Physica MCR 5x/10x/30x/50x/Smartpave Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44906-10 |
Реометр, Physica MCR 301 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
45144-10 30.07.2021 |
Вискозиметры Штабингера, SVM 3000 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
46003-10 |
Преобразователи плотности жидкости измерительные, DTR 4122SF I Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
49653-12 10.03.2022 |
Измерители плотности жидкости, DPRn/mPDS Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
50308-12 08.06.2027 |
Плотномеры автоматические портативные, DMA 35 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
50418-12 07.06.2022 |
Поляриметры, MCP 200, MCP 300, MCP 500, MCP 200 Sucromat, MCP 250 Sucromat, MCP 300 Sucromat, MCP 500 Sucromat Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
50430-12 09.07.2017 |
Рефрактометры автоматические, Abbemat®, мод. HP и WR Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
50936-12 20.07.2027 |
Рефрактометры автоматические цифровые, моделей Abbemat 300, Abbemat 350, Abbemat 500, Abbemat 550 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
53284-13 09.04.2023 |
Анализаторы жидкостей, Alcolyzer Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
53535-13 17.05.2018 |
Датчики плотности жидкости, DTR Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
55545-13 12.10.2023 |
Микровискозиметры автоматизированные, Lovis 2000M, Lovis 2000ME Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
1 год | |
|
58299-14 15.07.2024 |
Рефрактометры автоматические цифровые, Abbemat 200 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
64281-16 24.06.2026 |
Анализаторы плотности, DMA 4200M Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
67224-17 06.04.2027 |
Анализаторы, Alex 500 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
67298-17 14.04.2027 |
Вискозиметры Штабингера, серии SVM Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
71820-18 09.07.2024 |
Анализаторы, Alcolyzer ME Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
73973-19 11.02.2024 |
Анализаторы размера частиц, Litesizer Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
74283-19 05.03.2024 |
Анализаторы плотности жидкостей портативные, DMA 35 Version 4, Snap 50, Snap 51 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
76237-19 20.09.2024 |
Реометры, MCR2 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
76069-19 13.09.2024 |
Вискозиметры ротационные, ViscoQC 100 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
76840-19 10.12.2024 |
Анализаторы жидкостей, DSA 5000M и Soft Drink Analyzer M Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77341-20 03.02.2025 |
Вискозиметры ротационные, ViscoQC 300 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78065-20 22.04.2025 |
Анализаторы плотности, DMA 501, DMA 1001 Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
84884-22 17.03.2027 |
Реометры модульные компактные, MCR Фирма "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Реометры (RheolabQC)
Стоимость поверки Реометры (RheolabQC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
5700 | 6040 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4532 | 6040 |
|
ФБУ Воронежский ЦСМ Воронежская область |
8146 | 6040 |
|
ФБУ Калужский ЦСМ Калужская область |
2100 | 6040 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4011 | 6040 |
Программное обеспечение
Реометры имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета величины вязкости.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RheplabQC |
|
Номер версии (идентификационный номер) ПО |
01.26 |
|
Цифровой идентификатор ПО* |
- |
|
Другие идентификационные данные (если имеются) |
- |
Программное обеспечение реометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО в соответствие с Р 50.2.077-2014 года соответствует уровню "средний".
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус реометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в руководстве по эксплуатации.
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к реометрам RheolabQC
ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей»;
ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний»;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по методике поверки МП 2302-0007-2009 «Реометр RheolabQC. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2009 г.
Основные средства поверки: Государственные стандартные образцы вязкости типа РЭВ: РЭВ-100 (ГСО 8594-2004); РЭВ-1000 (ГСО 8599-2004); РЭВ -100000 (ГСО 8606-2004).
Изготовитель
Фирма «Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20, A-8054 Graz / Austria - Europe, Тел.: +43 316 257-0, Факс: +43 316 257-257
E-mail: info@anton-paar.com, адрес Web-сайта: www.anton-paar.com
Заявитель
ЗАО «АВРОРА Лаб»
Адрес: РФ, г. Москва, ул. Грина, д. 42, тел. (495)258-83-05/06/07, факс (495)958-29-40
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, Россия, Санкт-Петербург, Московский проспект, д. 19
Тел. (812) 251-76-01,
факс (812) 713-01-14; e-mail: info@vniim.ru, http://www.vniim.ru
Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.
В качестве измерительных систем в приборе используются коаксиальные цилиндры, и различные шпиндели (для измерения относительной вязкости). Проба помещается в рабочий зазор между неподвижным стаканом и опущенным в него подвижным роторным элементом или измеряется непосредственно из ёмкости, содержащей измеряемый образец.
Измерительный механизм имеет высокодинамичную систему, которая содержит узел привода и оптический кодер и обеспечивает измерение крутящего момента без отклонения и применения зубчатой передачи или преобразователя механических усилий.
Измерительный механизм позволяет проводить реологические испытания с предварительной установкой требуемой угловой скорости (скорости сдвига) и определением действующего на роторный элемент крутящего момента (напряжения сдвига), который является следствием сопротивления, оказываемого анализируемой пробой. С помощью реометра можно проводить испытания полимерных материалов на текучесть, создавая необходимые напряжения сдвига и точно измеряя предел текучести без сдвиговой деформации образца.
Реометры изготавливаются в двух вариантах: прибор с измерительной ячейкой (возможна регулировка температуры) и прибор погружного типа (регулировка температуры невозможна, измерение всегда выполняется при комнатной температуре).
Управление прибором осуществляется либо вручную с помощью клавиш на панели прибора, либо с помощью программы Rheoplus.
-

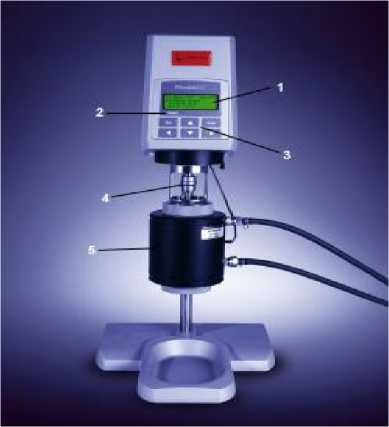

1 Дисплей
-
2 Индикаторная лампа
-
3 Клавиатура
-
4 Муфта для подключения измерительных систем
-
5 Ячейка с образцом
Рис. 1 Общий вид реометров RheolabQC (вид спереди)
Лист № 2
Всего листов 4

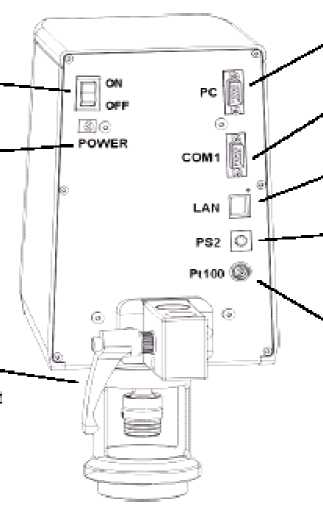

Сетевой выключатель
Разъем для блока питания
Освобождающая рукоятка. При размыкании рукоятки головную часть прибора можно отрегу-
C DM1
Разъем RS232 для компьютера или принтера
Разъем RS232 для дополнительных принадлежностей (циркуляционное устройство)
Разъем для подключения к сети
Ethernet
Разъем PS2 для подключения клавиатуры и/или устройства считывания штрих-кода
Разъем для подключения датчика
Pt100
лировать по высоте.
Рис. 2 RheolabQC - вид сзади
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- реометр RheolabQC;
- программное обеспечение Rheoplus;
- руководство по эксплуатации;
- методику поверки № 2302-0007-2009
рефрактометров приведены в таблице 2.
Таблица 2
|
Диапазон показаний динамической вязкости, мПа •с |
от 1 до 109 |
|
Диапазон измерений динамической вязкости, мПа •с |
от 1 до 105 |
|
Пределы допускаемой приведенной погрешности реометра, % |
±1 |
|
Диапазон измерений крутящего момента, мНм |
от 0,25 до 75 |
|
Диапазон измерений касательного напряжения сдвига, Па |
от 0,5 до 3 • 104 |
|
Диапазон скоростей сдвига, с-1 |
от 10-2 до 1500 |
|
Диапазон измерений и поддержания температуры, 0С |
от минус 20 до 180 |
|
Пределы допускаемой относительной погрешности измерения и 0 поддержания температуры, С |
± 0,02 |
|
Габаритные размеры: | |
|
- длина, мм |
350 |
|
- ширина, мм |
300 |
|
- высота, мм |
720 |
|
Масса (без компьютера), кг, не более |
14 |
|
Условия эксплуатации: - потребляемая мощность, не более, В • А |
240 |
|
- диапазон напряжения питающей сети, В |
от 100 до 240 |
о
|
от 50 до 60 |
|
- диапазон относительной влажности, % |
от 20 до 25 от 25 до 75 |
|
Средний срок службы, лет, не менее |
10 |
