Наименование

Количество

Примечание

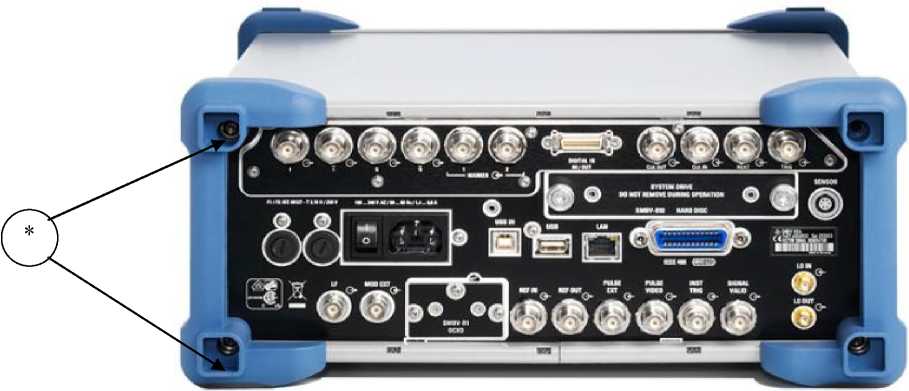

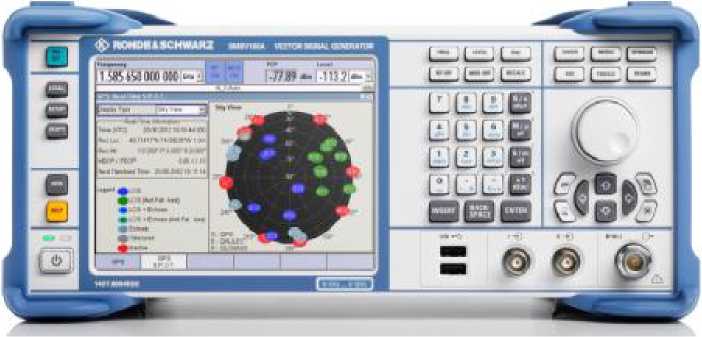

Генератор сигналов высокочастотный векторный R&S SMBV100A (опция В103 или В106)

1

Кабель питания

1

Методика поверки

1

Руководство по эксплуатации

1

Параметры ВЧ генерации:

Диапазон рабочих частот, Гц

• - режим непрерывной генерации и аналоговой модуляции модель В103

модель В106

• - режим цифровой модуляции модель В103

модель В106

от 9-10³ до 3,2-10⁹

от 9-10³ до 6,0-10⁹

от 1-10⁶ до 3,2-10⁹

от 1 -10⁶ до 6,0-10⁹

Минимальная дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты немодулированного сигнала на интервале 1 год: без опции В1 с опцией В1

1+ 1+ о о ■'j а>

Диапазон установки уровня выходной мощности, дБмВт

• - полный диапазон регулировки

• - диапазон установки с нормируемой погрешностью: в диапазоне частот от 200 кГц до 999,999 кГц

в диапазоне частот от 1 МГц до 3,2 ГГц (до 6 ГГц с опцией В106)

от минус 145 до 30

от минус 120 до 13

от минус 120 до 18

Минимальная дискретность установки уровня выходной мощности, дБмВт

0,01

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ:

• - в диапазоне частот от 200 кГц до 3 ГГц

• - в диапазоне частот более 3 ГГц

± 0,5

± 0,9

КСВН высокочастотного выхода генератора в диапазоне частот от 200 кГц до 3,2 ГГц (модель В103) от 200 кГц до 6 ГГц (модель В106) при работе на нагрузку 50 Ом, не более

1,8

Уровень гармонических искажений сигнала в диапазоне частот более 1 МГц при уровне выходной мощности не более 8 дБмВт, дБ, не более.

минус 30

Уровень негармонических искажений сигнала при отстройке от несущей более 10 кГц при уровне выходной мощности более минус 10 дБмВт, дБ, не более

• - в диапазоне частот до 1,499 ГГц

• - в диапазоне от 1,5 до 3 ГГц

• - в диапазоне частот более 3 ГГц

минус 70

минус 64

минус 58

Спектральная плотность мощности фазовых шумов при отстройке

20 кГц от несущей, дБ/Гц, не более

- на частоте 100 МГц

минус 141

- на частоте 1 ГГц

минус 122

- на частоте 2 ГГц

минус 116

- на частоте 3 ГГц

минус 112

- на частоте 4 ГГц (только с опц. В106)

минус 110

- на частоте 6 ГГц (только с опц. В106)

минус 106

Параметры аналоговой модуляции:

Источники модуляции

внешний

внутренний

Диапазон частот внутреннего модулирующего генератора, Гц:

- синусоидальный сигнал

от 0,1 до 10⁶

- меандр

от 0,1 до 2-10⁴

Диапазон установки коэффициента АМ при работе от внутреннего

и внешнего источников модуляции в диапазоне несущих частот более 100 кГц, %

от 0 до 100

Минимальная дискретность установки коэффициента АМ, %

0,1

Пределы допускаемой абсолютной погрешности установки коэффициента АМ в диапазоне от 0 до 80 % при модуляции синусоидальным сигналом частотой 1 кГц, %:

- в диапазоне несущих частот до 23,4375 МГц

± (0,01m + 1 %)

- в диапазоне несущих частот более 23,4375 МГц где m - установленный коэффициент АМ

± (0,04m + 1 %)

Диапазон установки девиации частоты в режиме ЧМ «HIGH», МГц:

• - в диапазоне несущих частот до 23,4375 МГц

• - в диапазоне несущих частот от 23,4376 до 46,875 МГц

• - в диапазоне несущих частот от 46,876 до 93,75 МГц

• - в диапазоне несущих частот от 93,76 до 187,5 МГц

• - в диапазоне несущих частот от 187,6 до 375 МГц

• - в диапазоне несущих частот от 376 до 750 МГц

• - в диапазоне несущих частот от 751 до 1500 МГц

• - в диапазоне несущих частот от 1501 до 3000 МГц

• - в диапазоне несущих частот более 3000 МГц

от 0 до 1 от 0 до 0,125 от 0 до 0,250 от 0 до 0,500

от 0 до 1

от 0 до 2

от 0 до 4 от 0 до 8 от 0 до 16

Диапазон установки девиации частоты в режиме ЧМ «LOW», МГц: - в диапазоне несущих частот до 23,4375 МГц

от 0 до 1

- в диапазоне несущих частот от 23,4376 до 46,875 МГц

от 0 до 0,031

- в диапазоне несущих частот от 46,876 до 93,75 МГц

от 0 до 0,062

- в диапазоне несущих частот от 93,76 до 187,5 МГц

от 0 до 0,125

- в диапазоне несущих частот от 187,6 до 375 МГц

от 0 до 0,250

- в диапазоне несущих частот от 376 до 750 МГц

от 0 до 0,500

- в диапазоне несущих частот от 751 до 1500 МГц

от 0 до 1

- в диапазоне несущих частот от 1501 до 3000 МГц

от 0 до 2

- в диапазоне несущих частот более 3000 МГц

от 0 до 4

Пределы допускаемой абсолютной погрешности установки девиации частоты в режиме ЧМ «LOW» при модуляции синусоидальным сигналом частотой 1 кГц, Гц:

- от внутреннего источника модуляции

- от внешнего источника модуляции

где DF - установленная девиация частоты

± (0,02DF + 20 Гц)

± (0,03DF + 20 Гц)

Диапазон установки девиации фазы в режиме ФМ «HIGH», рад:

• - в диапазоне несущих частот до 23,4375 МГц

• - в диапазоне несущих частот от 23,4376 до 46,875 МГц

• - в диапазоне несущих частот от 46,876 до 93,75 МГц

• - в диапазоне несущих частот от 93,76 до 187,5 МГц

• - в диапазоне несущих частот от 187,6 до 375 МГц

• - в диапазоне несущих частот от 376 до 750 МГц

• - в диапазоне несущих частот от 751 до 1500 МГц

• - в диапазоне несущих частот от 1501 до 3000 МГц

• - в диапазоне несущих частот более 3000 МГц

от 0 до 2 от 0 до 1,25 от 0 до 2,5 от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 160

Диапазон установки девиации фазы в режиме ФМ «LOW», рад:

• - в диапазоне несущих частот до 23,4375 МГц

• - в диапазоне несущих частот от 23,4376 до 46,875 МГц

• - в диапазоне несущих частот от 46,876 до 93,75 МГц

• - в диапазоне несущих частот от 93,76 до 187,5 МГц

• - в диапазоне несущих частот от 187,6 до 375 МГц

• - в диапазоне несущих частот от 376 до 750 МГц

• - в диапазоне несущих частот от 751 до 1500 МГц

• - в диапазоне несущих частот от 1501 до 3000 МГц

• - в диапазоне несущих частот более 3000 МГц

от 0 до 2 от 0 до 0,125 от 0 до 0,250 от 0 до 0,500

от 0 до 1 от 0 до 2 от 0 до 4 от 0 до 8 от 0 до 16

Пределы допускаемой абсолютной погрешности установки девиации фазы в режиме ФМ «LOW» при модуляции синусоидальным сигналом частотой 1 кГц, рад:

• - от внутреннего источника модуляции

• - от внешнего источника модуляции где D0 - установленная девиация фазы

± (0,02DQ + 0,003 рад)

± (0,03DQ + 0,003 рад)

Параметры внешнего входа «EXT» для АМ, ЧМ и ФМ:

• - входное сопротивление, кОм, не менее

• - максимальное входное напряжение, В

100 ± 10

Характеристики режима импульсной модуляции (ИМ), внешний вход «PULSE» (с опцией К22):

• - диапазон частот повторения модулирующих импульсов, МГц

• - длительность фронта/спада огибающей радиоимпульсов в режиме ИМ, нс

• - коэффициент подавления в паузе импульсно-модулированных колебаний, дБ

от 0 до 2,5

не более 20

не менее 80

Характеристики   внутреннего   модулирующего   генератора

импульсов, выход «PULSE/VIDEO» (с опцией К23):

- диапазон установки периода следования импульсов , с

- диапазон установки длительности импульсов, с

- диапазон установки временной задержки импульсов относительно синхроимпульса, с

- диапазон установки временной задержки между импульсами в режиме парных импульсов, с

от 4-10"⁸ до 85

от 1-10"⁸ до 1

от 1-10"⁸ до 1

от 2-10"⁸ до 1

Параметры внешнего входа «PULSE» для ИМ: - входное сопротивление, Ом

- максимальное входное напряжение, В

- нижний пороговый уровень, В

- верхний пороговый уровень, В

50 или 5000 ± 5 0,5 1,5

Параметры цифровой модуляции:

Источники модуляции

внешний внутренний

Неравномерность амплитудно-частотной характеристики в полосе IQ модуляции, дБ, не более

• - в полосе частот от минус 60 до 60 МГц

• - в полосе частот от минус 10 до 10 МГц

• - в полосе частот от минус 5 до 5 МГц

• - типовое значение по данным фирмы-изготовителя в полосе частот от минус 264 до 264 МГц на несущих 3432, 3960 и 4488 МГц

6

2

1

6

Пределы допускаемой векторной ошибки IQ модуляции типа 16QAM с прямоугольным фильтром, скоростью передачи 10 кГц, несущей 1 МГц (при доверительной вероятности 0,95), %

± 1,2

Параметры внешних входов «I» и «Q» для цифровой модуляции:

• - входное сопротивление, Ом

• - КСВН в диапазоне частот до 60 МГц, не более

50 ± 2

1,2

Характеристики внутреннего    квадратурно-модулирующего

генератора сигналов произвольной формы, выходы «I », «Q », «I », « Q » (с опцией В10):

• - частота дискретизации, Гц

• - ширина полосы частот IQ модуляции, МГц

Виды цифровой модуляции (манипуляции):

• - амплитудная манипуляция

• - частотная манипуляция (n = 2, 4, 8, 16)

• - фазовая манипуляция (n = p, p/2, p/4, p/8)

• - квадратурная IQ модуляция (п = 16, 32, 64, 256, 1024)

от 4-10² до 1,5-10⁸ от минус 60 до 60

ASK nFSK nPSK nQAM

Характеристики внутреннего модулирующего генератора сигналов произвольной формы, только по одному каналу I или Q) (с опцией В50 или опцией В51):

- частота дискретизации, Гц

опция В50

опция В51

- ширина полосы частот произвольных модулирующих сигналов, МГц

опция В50

опция В51

от 4-10² до 1,5-10⁸

от 4-10² до 0,9-10⁸

от минус 60 до 60

от минус 30 до 30

Г абаритные размеры (длина х ширина х высота), мм, не более

368 х 344 х 112

Масса, кг, не более

7,9

Потребляемая мощность, ВА, не более

144

Напряжение питания от сети переменного тока частотой от 47,5 до 66 Гц, В

от 90 до 264

Рабочие условия эксплуатации (по данным фирмы-изготовителя):

• - температура окружающего воздуха, °С

• - относительная влажность при температуре воздуха 40 °С, %

• - атмосферное давление, кПа

от 0 до 55 до 95 от 84 до 106,7
