Номер по Госреестру СИ: 41048-09
41048-09 Спектрометры сцинтилляционные
(InSpector 1000)
Назначение средства измерений:
Спектрометры сцинтилляционные InSpector 1000 (далее - спектрометры)
предназначены для измерения энергетического распределения гамма-излучения, амбиентного эквивалента дозы и мощности дозы гамма-излучения, активности гамма-излучающих радионуклидах в пробах и объектах (при наличии соответствующих калибровок и аттестованных методик выполнения измерений), а также для поиска источников гамма-излучения и идентификации гамма-излучающих радионуклидов. При комплектации дополнительным блоком детектирования нейтронов спектрометры применяются для поиска источников нейтронного излучения.
Внешний вид.
Спектрометры сцинтилляционные
Рисунок № 1
Внешний вид.
Спектрометры сцинтилляционные
Рисунок № 2
Программное обеспечение
Для обработки и хранения спектров и вывода информации используется встроенный в анализатор наладонный компьютер, работающий под управлением операционной системы Windows CE и программного обеспечения Genie CE. Спектры и результаты обработки сохраняются в виде файлов, в дальнейшем они могут быть скопированы на внешний персональный компьютер для последующего хранения и обработки.
Для настройки параметров прибора и алгоритмов обработки спектра, а также для архивации спектров и результатов измерений возможно использование внешнего управляющего компьютера с утилитой обслуживания спектрометра Maintenance.
Результаты измерений и спектры, переданные на внешний компьютер с помощью утилиты обслуживания Maintenance, могут быть использованы для последующей обработки с целью получения дополнительной информации программными пакетами RADMAP и Genie 2000.
Лист № 3
Всего листов 6 Таблица 1. Идентификационные данные программного обеспечения спектрометра InSpector 1000
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение спектрометра Genie CE |
Analyze.exe |
1.5.2 |
7f0bcac4d20a60ebe a6522a088adba80 |
MD5 |
In1kExe.exe |
1.5.2 |
8d5aa94b0cd83468 91feb6c78e59f62f |
MD5 | |
Утилита обслуживания спектрометра Maintenance |
Insp1k.exe |
1.5.0.2 |
85f573316072797f 453042c12a5e1fab |
MD5 |
Примечание. Контрольная сумма файлов относится к текущей версии программного обеспечения.
Уровень защиты программного обеспечения гамма-спектрометров InSpector 1000 от непреднамеренных и преднамеренных изменений соответствует классу A в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации гамма-спектрометра InSpector 1000 методом компьютерной графики и на пленочную этикетку, клеящуюся на корпус спектрометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
CPR000266 «Сцинтилляционный спектрометр InSpector-1000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сцинтилляционным спектрометрам InSpector 1000
-
1. ГОСТ 4.59-79 СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей.
-
2. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
-
3. ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
-
4. ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников.
-
5. ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентно-го, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
-
6. Техническая документация изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при осуществлении деятельности в области охраны окружающей среды;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области использования атомной энергии .
Поверка
Поверкаосуществляется по документу 2104-003-2009 МП "Спектрометры сцинтилляционные InSpector 1000. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в апреле 2009 г.
При поверке применяются:
- источники фотонного излучения спектрометрические эталонные 2- го разряда по ГОСТ 8.033-96 типа ОСГИ-3, № г/р 46383-11, активностью от 104 до 105 Бк, аттестованные по активности радионуклида в источнике с погрешностью не более ±4%;
- установки эталонные дозиметрические гамма-излучения по ГОСТ 8.087-2000 с источ -никами из радионуклида 137Cs в диапазоне мощностей амбиентного эквивалента дозы от 0,07 мкЗв/ч до 10 мЗв/ч, погрешность не более ± 4%.
Изготовитель
Компания «Canberra France», Франция
Адрес: CANBERRA France, Route de Vauzelles, Zone Industrielle, La Valtee du Parc,
37600 LOCHES, FRANCE
тел. 33 (0)2 47 91 40 00, факс 33 (0)2 47 59 04 54
Заявитель
ЗАО “Канберра - Паккард Трейдинг Корпорейшн”
Адрес: 117997, г Москва, ул. Миклухо-Маклая, д.16/10, корпус 32
тел/факс: (499) 724-85-77, (499) 724-86-11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19.
тел.: (812) 251-76-01; факс:(812) 713-01-14
Принцип работы спектрометра InSpector 1000 основан на преобразовании энергии гамма-квантов, зарегистрированных блоком детектирования, в цифровой код и накопления его в виде спектра, представляющего собой распределение числа гамма-квантов по их энергии. Этот спектр накапливается в памяти анализатора и может обрабатываться в режиме реального времени с помощью встроенного программного обеспечения спектрометра. Полученные результаты (мощность дозы, скорость счета импульсов, активность идентифицированных нуклидов) выводятся на дисплей.
Дополнительно анализатор оснащён встроенным счётчиком Гейгера-Мюллера, предназначенным для защиты спектрометрического сцинтилляционного блока детектирования при высокой интенсивности излучения путем управления отключением высокого напряжения детектора при заданном пороговом значении скорости счета, регистрируемой счетчиком, а также для измерения мощности дозы и скорости счета гамма-излучения при отключенном внешнем блоке детектирования.
Спектрометры представляют собой многофункциональные носимые приборы, состоящие из блока многоканального анализатора (МКА) модели IN1K с встроенным счетчиком Гейгера-Мюллера и внешнего спектрометрического сцинтилляционного блока детектирования гамма-излучения моделей:
-
• IPROS-3 (стабилизированный сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 76x76 мм);
-
• IPRON-3 (сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 76x76 мм);
-
• IPROS-2 (стабилизированный сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 51x51 мм);
-
• IPRON-2 (сцинтилляционный блок детектирования на основе кристалла NaI(Tl) размерами диаметр 51x51 мм);
-
• IPROL-1 (стабилизированный сцинтилляционный блок детектирования на основе кристалла LaBr3(Се) размерами диаметр 38x38 мм).
Дополнительно спектрометр может комплектоваться внешним блоком детектирования нейтронного излучения модели IPRON-N.
Спектрометр имеет два режима работы - простой и стандартный. В простом режиме доступны только функции поиска и идентификации гамма-излучающих радионуклидов, в стандартном - все функции прибора:
-
• Доза - измерение мощности дозы и накопленной дозы гамма-излучения, которое постоянно выполняется в фоновом режиме. Обеспечивает отображение мгновенной
мощности дозы и дозы измеренной на данный момент. Кроме того, имеется возможность
вывести накопленную дозу, дозу, полученную за определенное время, а также входную
скорость счета или среднюю энергию спектра.
Поиск - поиск источников или направления на них по интенсивности излучения. В качестве параметра поиска может быть использована скорость счета импульсов с внешних блоков детектирования гамма- и нейтронного излучения и мощность дозы гамма-излучения.
Отчет - функция вывода результатов обработки спектра по текущей последовательности (способу) анализа и отображения результатов на дисплее. Отчеты выводятся в виде таблиц, которые могут содержать результаты идентификации нуклидов и результаты расчета активности и мощности дозы.
Спектр - функция управления набором и анализом спектров, визуализации набора и просмотра спектра, а также калибровки по энергии и эффективности регистрации, настройки параметров спектрометрического тракта и выбора последовательности анализа.
Внешний вид и место пломбирования спектрометров представлен на рисунке 1.
Место пломбирования

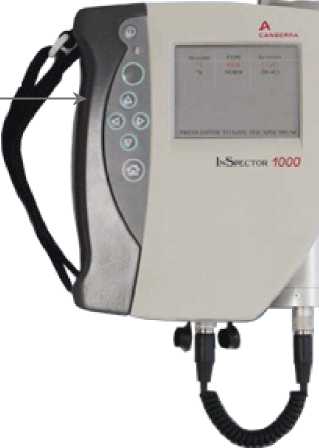

Рисунок 1 - Внешний вид спектрометра InSpector 1000 с подключенным сцинтилляционным блоком детектирования IPRON-2
В комплект поставки гамма- спектрометров InSpector 1000 входят составные части и
эксплуатационная документация, указанные в таблице 3. Таблица 3.
Наименование |
Обозначение |
Кол-во |
Примечание |
Сцинтилляционный блок детектирования гамма-излучения |
IPROS-3 IPRON-3 IPROS-2 IPRON-2 IPROL-1 |
1 |
1 |
Многоканальный анализатор (МКА) |
IN1K |
1 | |
Блок питания от сети переменного тока |
1 | ||
Витой соединительный кабель для подключения блока детектирования к МКА |
1 | ||
Интерфейсный кабель для подключения к компьютеру |
1 | ||
Сумка для переноски |
1 | ||
Руководство по эксплуатации спектрометра |
CPR000266 |
1 | |
Методика поверки |
2104-003-2009МП |
1 | |
Программное обеспечение |
InSpector 1000 |
1 |
2 |
Базовое программное обеспечение Genie-2000 |
S504C |
1 |
2 |
Программное обеспечение Genie-2000 по анализу гамма-спектров |
S501C |
1 |
2 |
Дополнительная поставка по согласованию с заказчиком | |||
Блок питания от бортовой сети автомобиля |
IN1KCAR |
1 | |
Запасная аккумуляторная батарея |
IN1KBAT |
1 |
3 |
Соединительный кабель для подключения блока детектирования к МКА длиной 0,2 м |
IPRONC |
1 |
3 |
Соединительный кабель для подключения блока детектирования к МКА длиной 6 м |
IPRONL |
1 |
3 |
Блок детектирования нейтронного излучения |
IPRON-N |
1 | |
Защита/коллиматор блока детектирования |
1 |
4 | |
Программное обеспечение ISOCS |
S573 |
1 |
2 |
Программное обеспечение LabSOCS |
S574 |
1 |
2 |
Характеризация детектора (файл параметров на компьютерном носителе) |
ISXCLLA1 ISXCLNS2 ISXCLNA2 ISXCLNS3 ISXCLNA3 |
1 |
4,5 |
Компьютер |
1 |
6 | |
Принтер |
1 |
6 |
Примечания:
-
1) Конкретная модель детектора согласуется с заказчиком при заказе спектрометра.
-
2) Поставляется в виде установочной копии на компакт диске.
-
3) Количество по согласованию с заказчиком.
-
4) Тип и количество по согласованию с заказчиком.
-
5) Поставляется в виде файла с характеристиками детектора на дискете или компакт-диске.
-
6) Конкретная модель компьютера и принтера согласуется с заказчиком при заказе системы.
Основные технические характеристики спектрометров InSpector 1000 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон энергий регистрируемого гамма-излучения, кэВ:
|
от 50 до 3000 от 30 до 3000 |
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), % |
±0,6 |
Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,7 кэВ радионуклида 137Cs, %, не более:
|
00 -т |
Максимальная допустимая входная статистическая загрузка спектрометра, с-1, не менее |
5-104 |
Нестабильность энергетической характеристики за 8 ч непрерывной работы, %, не более |
1 |
Диапазон измерений мощности амбиентного эквивалента дозы (мощности амбиентной дозы) гамма-излучения, Н*(10):
|
от 50 нЗв/ч до 100 мкЗв/ч от 10 нЗв/ч до 10 мЗв/ч |
Диапазон измерений амбиентного эквивалента дозы гамма-излучения Н (10) |
от 100 нЗв до 1 Зв |
Пределы допускаемой относительной погрешности измерения мощности ам-биентного эквивалента дозы и амбиентной дозы гамма-излучения, % |
±20 |
Время установления рабочего режима, мин, не более |
5 |
Источник питания:
частотой, Гц
|
2,3 от 100 до 240 от 50 до 60 |
Наименование характеристики |
Значение |
Время работы от встроенного аккумулятора (в зависимости от режима), ч, не менее |
12 |
Время зарядки аккумулятора, ч, не более |
3 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от минус 10 до 50 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- относительная влажность воздуха (при температуре 30 °С и | |
более низких температурах без образования конденсата), % |
до 80 |
Габаритные размеры, мм, не более | |
- блок многоканального анализатора; |
205 х 185 х 72 |
- блоки детектирования IPROS-3, IPRON-3; |
диаметр 83,2x300 |
- блок детектирования IPROS-2, IPRON-2; |
диаметр 58x260 |
- блок детектирования IPROL-1; |
диаметр 45x230 |
- блок детектирования IPRON-N |
диаметр 79x229 |
Масса, кг, не более | |
- блок многоканального анализатора; |
1,2 |
- блоки детектирования IPROS-3, IPRON-3; |
3,0 |
- блок детектирования IPROS-2, IPRON-2; |
1,2 |
- блок детектирования IPROL-1; |
0,8 |
- блок детектирования IPRON-N |
1,4 |
Средняя наработка на отказ 10000 ч.
Средний срок службы 6 лет.
