Назначение средства измерений:
Трансмиттеры вибрационные серии TR предназначены для измерения виброускорения, виброскорости, виброперемещения, осевого сдвига и числа оборотов.
Внешний вид.
Трансмиттеры вибрационные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус трансмиттера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Трансмиттеры вибрационные серии TR».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансмиттерам вибрационным серии TR
Техническая документация фирмы ProvibTech, Inc., США.
Поверка
Поверкаосуществляется по документу МП 40759-09 «Трансмиттеры вибрационные серии TR фирмы ProvibTech, Inc., США. Методика поверки», утвержденному ФГУП «ВНИИМС » 2 июня 2009 г.
Основные средства поверки: генератор сигналов низкочастотный прецизионный Г3-110 (г/р № 5460-76); источник питания постоянного тока Б5-44А (г/р № 5964-77); мультиметр цифровой Agilent 34411А (г/р № 33921-07); частотомер электронно-счетный Ч3-57 (г/р № 6081-77).
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансмиттеры вибрационные серии TR (далее трансмиттеры) предназначены для обработки сигналов, поступающих от акселерометров, велосиметров и вихретоковых датчиков.
Трансмиттеры TR1101 работают с вибропреобразователями ТМ0782А-К и TM0793V (Госреестр СИ № 40761-09) и предназначены для измерения виброускорения, виброскорости и виброперемещения.
Трансмиттеры TR3101 и ТR4101 работают с вихретоковыми датчиками ТМ0105, ТМ0180 и ТМ0110 (Госреестр СИ № 40762-09) и предназначены для измерения виброперемещения.
Трансмиттеры TR3102 и ТR4102 работают с вихретоковыми датчиками ТМ0105, ТМ0180 и ТМ0110 (Госреестр СИ № 40762-09) и предназначены для измерения осевого сдвига.
Трансмиттеры TR5102 работают с вихретоковыми датчиками ТМ0180 и ТМ0105 (Госреестр СИ № 40762-09) и предназначены для измерения числа оборотов.
Трансмиттеры имеют нормированный токовый выход от 4 до 20 мА или выход по напряжению для TR1101, TR 3101, TR 3102, TR 4101, TR 4102 - от 2 до 18 В и для TR5102 -от 1 до 5 В.
В зависимости от диапазона срабатывания, подключаемых преобразователей и диапазонов частот трансмиттеры выпускаются в нескольких версиях.

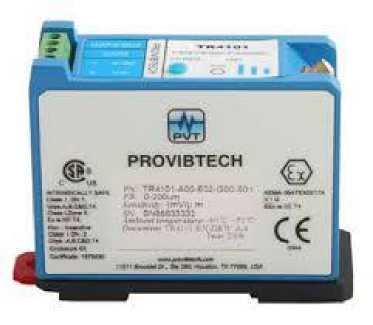

Внешний вид трансмиттеров вибрационных серии TR представлен на рисунке 1.
Рисунок 1 - Внешний вид трансмиттеров вибрационных серии TR
Таблица 1
Наименование характеристики |
Значение |
Диапазоны измерения по виброперемещению (размах), мкм: TR1101, TR3101, TR4101 |
от 0 до 100 от 0 до 200 от 0 до 500 |
Диапазоны измерения по виброскорости (пик ), мм/с: TR1101 |
от 0 до 20 от 0 до 50 от 0 до 100 |
Диапазоны измерения по виброускорению (пик), м/с2: TR1101 |
от 0 до 50 от 0 до 100 |
Диапазоны измерения по осевому сдвигу, мм: TR3102 |
±1; ±2 |
TR4102 |
±2; ±4 |
Разрешение по частоте вращения для TR5102, импульс/мин |
от 0 до 50 000 |
Диапазоны измерения частоты вращения, об/мин: TR5102 |
от 0 до 1000 от 0 до 3600 от 0 до 6000 от 0 до 10000 от 0 до 30000 от 0 до 50000 |
Диапазоны рабочих частот, Гц: TR1101: измерение виброускорения измерение виброскорости измерение виброперемещения |
от 3 до 10 000 от 5 до 5 000 от 10 до 3 000 |
TR3101, TR 3102 |
от 2 до 5000 |
TR4101 |
от 2 до 1 000 |
Номинальные коэффициенты преобразования датчиков, работающих с TR: для TR1101: акселерометров, мВ/(мт-2) велосиметров, мВ/(мм^с-1) для TR1101, TR3101, TR3102, TR4101, TR4102: вихретоковых датчиков диаметром 5 мм и8 мм, мВ/мкм вихретоковых датчиков диаметром 11 мм, мВ/мкм |
10 4,0 8 4 |
Погрешность калибровочного коэффициента преобразования на базовой частоте, %, не более |
±1 |
Неравномерность амплитудно-частотной характеристики, дБ |
±3 |
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 35 до 70 |
Напряжение питания (пост.), В TR1101, TR3101, TR3102, TR5102 TR4101, TR4102 (питание от DCS или PLC) |
от 20 до 30 от 16 до 30 |
Напряжение питания (перем.50 Гц или 60 Гц), В TR1101 |
от 90 до 250 |
Габаритные размеры (длинахширинахвысота), мм, не более |
115х70х75 |
Масса, кг, не более |
1,0 |
