Номер по Госреестру СИ: 40467-09
40467-09 Дозаторы весовые дискретного действия
(ДИОГЕН Д)
Назначение средства измерений:
Дозаторы весовые дискретного действия «ДИОГЕН Д» (далее - дозаторы) предназначены для полуавтоматического и автоматического дозирования материалов.
Область применения: промышленные, сельскохозяйственные и торговые предприятия, предприятия химической, горнорудной и других отраслей промышленности.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.06.2014
Номер записи - 128218
ID в реестре СИ - 350618
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных , ДИОГЕН Д-1,0-0,5, ДИОГЕН Д, ДИОГЕН Д ,
Производитель
Изготовитель - ООО "ТЕНЗОВЕС"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Дозаторы весовые дискретного действия (ДИОГЕН Д)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ТЕНЗОВЕС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29943-05 01.10.2010 |
Устройства для взвешивания автомобилей, ТРАК-Т ООО "ТЕНЗОВЕС" (РОССИЯ г.С.-Петербург) |
1 год | |
|
32250-06 01.09.2011 |
Устройства весоизмерительные, ДИОГЕН ООО "ТЕНЗОВЕС" (РОССИЯ г.С.-Петербург) |
1 год | |
|
34990-07 01.06.2012 |
Весы автомобильные для статического взвешивания, ДИОГЕН ТВА ООО "ТЕНЗОВЕС" (РОССИЯ г.С.-Петербург) |
1 год | |
|
40467-09 01.06.2014 |
Дозаторы весовые дискретного действия, ДИОГЕН Д ООО "ТЕНЗОВЕС" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Дозаторы весовые дискретного действия (ДИОГЕН Д)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дозаторы весовые дискретного действия (ДИОГЕН Д)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
2198 | 3937 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1693 | 3937 |
|
ФБУ Крымский ЦСМ Республика Крым |
7873 | 3937 |
|
ФБУ Ростовский ЦСМ Ростовская область |
9081 | 3937 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1778 | 3937 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом и фотохимическим способом на табличку, прикрепленную на грузоприемном устройстве.
Сведения о методиках измерений
Нормативные и технические документы
ГОСТ 8.021 «ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерения массы».
ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования».
ТУ 4274-004-73403527-2008 «Дозаторы весовые дискретного действия «ДИОГЕН Д». Технические условия».
Заключение
Тип дозаторов весовых дискретного действия «ДИОГЕН Д» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства, в эксплуатации и после ремонта согласно государственной поверочной схеме.
Сертификат соответствия № РОСС DE.rB05.B01607, выданный НАНИО «Центр по сертификации взрывозащищенного и рудничного электрооборудования» 22.06.2006. Разрешение Федеральной Службы по экологическому, технологическому и атомному надзору на применение №РРС 00-28852 от 03.04.2008.
Принцип действия дозаторов основан на преобразовании силы тяжести (веса) дозируемого продукта в аналоговый или цифровой электрический сигнал на выходе одного или группы (до 4х) установленных параллельно весоизмерительных тензорезисторных датчиков с последующим преобразованием и обработкой сигнала вторичным измерительным преобразователем и индикацией результата дозирования на устройстве индикации.
Дозаторы конструктивно состоят из грузоприёмного устройства, вторичного весового преобразователя, устройства управления, пневматических или электромагнитных клапанов управления задвижками (шиберами), преобразователей частоты для управления шнеком (или насосом) подачи, а также сервоприводов.
Грузоприемное устройство состоит из опорной рамы, к которой через весоизмерительные тензорезисторные датчики подвешивается или устанавливается бункер. В дозаторах применяются весоизмерительные датчики производства Hottinger Baldwin Messtechnik (Госреестр №№ 20784-07, 21172-07, 21174-07, 21175-07, 21176-07, 21177-07, 34168-07) или производства Ningbo BENUI Electric (Госреестр № 30445-05). В качестве вторичного измерительного преобразователя применяется один из типов преобразователей: преобразователи весоизмерительные AD, AED (Госреестр № 20759-07), приборы весоизмерительные WE (Госреестр № 20785-07) или преобразователи производства ООО «ТЕНЗОВЕС».
Модификации дозаторов отличаются наибольшими пределами дозирования, дискретностями отсчета, классами точности по ГОСТ 10223-97, габаритными размерами и массой.
Модификации имеют обозначение ДИОГЕН Д-А-В, где
А - наибольший предел дозирования, т;
В - класс точности по ГОСТ 10223-97 (0,2; 0,5; 1; 2; 2,5).
Два варианта исполнения отличаются устройством управления.
Устройства управления полуавтоматического дозатора подключаются непосредственно к выходам вторичного измерительного преобразователя ООО «ТЕНЗОВЕС» (до четырёх каналов) или к двум транзисторным каналам прибора весоизмерительного WE2108. В процессе дозирования каналы управляют работой электромагнитных клапанов или электромагнитных пневмораспределителей, которые приводят в действие задвижки (шиберы) и иные исполнительные механизмы.
Устройство управления автоматического дозатора состоит из программируемого логического контроллера, устройства индикации (сенсорного табло индикации или табло индикации с кнопками управления). В качестве программируемого логического контроллера применяется контролер производства компаний «Advantech», «Mitsubishi», «Siemens» или «Allen-Bredly». Вместо устройства индикации может использоваться компьютер.
Датчики С2, С2А, С16, С16А, RTN, HLC, PWS сертифицированы для использования во взрывоопасных зонах EEXD.
Степень защиты электрооборудования по ГОСТ 14254-80 не ниже IP54.
-
1. Наименьшие и наибольшие пределы дозирования, и дискретности отсчета приведены в таблице 1.
Таблица
|
Обозначение дозаторов |
Наибольший предел дозирования НПД, т |
Наименьший предел дозирования НмПД, кг |
Дискретность отсчёта d, кг |
|
ДИОГЕН Д-0,02 |
0,02 |
4 |
0,01 |
|
ДИОГЕН Д-0,05 |
0,05 |
10 |
0,02 |
|
ДИОГЕН Д-0,1 |
0,1 |
20 |
0,05 |
|
ДИОГЕН Д-0,2 |
0,2 |
60 |
0,1 |
|
ДИОГЕН Д-0,3 |
0,3 |
60 |
0,1 |
|
ДИОГЕН Д-0,5 |
0,5 |
100 |
0,2 |
|
ДИОГЕН Д-0,6 |
0,6 |
120 |
0,2 |
|
ДИОГЕН Д-0,8 |
0,8 |
160 |
0,2 |
|
ДИОГЕН Д-1,0 |
1,0 |
200 |
0,5 |
|
ДИОГЕН Д-1,2 |
1,2 |
240 |
0,5 |
|
ДИОГЕН Д-1,5 |
1,5 |
300 |
0,5 |
|
ДИОГЕН Д-2,0 |
2,0 |
400 |
1,0 |
|
ДИОГЕН Д-3,0 |
3,0 |
600 |
1,0 |
|
ДИОГЕН Д-4,0 |
4,0 |
800 |
2,0 |
|
ДИОГЕН Д-5,0 |
5,0 |
1000 |
2,0 |
-
2. Класс точности по ГОСТ 10223-97.................................................0,2; 0,5; 1; 2; 2,5
-
3. Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке приведены в таблице 2.
Таблица 2
|
Обозначение дозаторов |
Номинальные значения массы дозы, кг |
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке | ||||
|
Для класса точности 0,2 |
Для класса точности 0,5 |
Для класса точности 1 |
Для класса точности 2 |
Для класса точности 2,5 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ДИОГЕН Д-0,02 |
От 4 до 10 вкл. Св. 10 до 15 вкл. Св. 15 до 20 вкл. |
±0,15% ± 15 г ±0,1 % |
± 0,375 % ± 37,5 г ± 0,25 % |
± 0,75 % ±75 г ± 0,5 % |
± 1,5 % ± 150 г ± 1,0% |
± 1,875 % ± 187,5 г ± 1,25 % |
|
ДИОГЕН Д-0,05 |
Св. 10 до 15 вкл. Св. 15 до 50 вкл. |
± 15 г ±0,1 % |
±37,5 г ± 0,25 % |
±75 г ± 0,5 % |
± 150 г ± 1,0 % |
± 187,5 г ± 1,25 % |
|
ДИОГЕН Д-0,1 |
От 20 до 100 вкл. |
±0,1 % |
± 0,25 % |
± 0,5 % |
± 1,0% |
± 1,25 % |
|
ДИОГЕН Д-0,2 |
От 60 до 200 вкл. | |||||
|
ДИОГЕН Д-0,3 |
От 60 до 300 вкл. | |||||
|
ДИОГЕН Д-0,5 |
От 100 до 500 вкл. | |||||
|
ДИОГЕН Д-0,6 |
От 120 до 600 вкл. | |||||
|
1 |
2 |
|
ДИОГЕН Д-0,8 |
От 160 до 800 вкл. |
|
ДИОГЕН Д-1,0 |
От 200 до 1000 вкл. |
|
ДИОГЕН Д-1,2 |
От 240 до 1200 вкл. |
|
ДИОГЕН Д-1,5 |
От 300 до 1500 вкл. |
|
ДИОГЕН Д-2,0 |
От 400 до 2000 вкл. |
|
ДИОГЕН Д-3,0 |
От 600 до 3000 вкл. |
|
ДИОГЕН Д-4,0 |
От 800 до 4000 вкл. |
|
ДИОГЕН Д-5,0 |
От 1000 до 5000 вкл. |

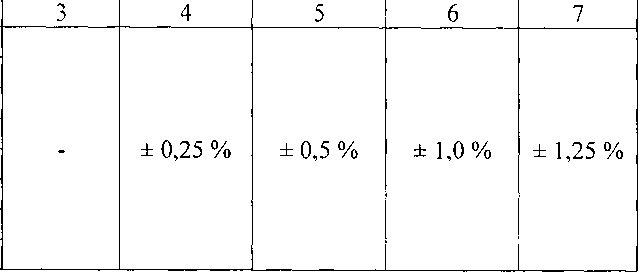

Продолжение таблицы 1
-
4. Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при периодической поверке соответствуют удвоенным значениям, указанным в таблице 2.
-
5. Пределы допускаемых отклонений среднего значения массы дозы от номинального значения при первичной и периодической поверке соответствуют 0,5 значений, указанных в таблице 2.
6. Параметры электрического питания:
-
- для силовых исполнительных устройств
-
- напряжение, В.........................................................................380/220+10% ,5о/о
-
- частота, Гц........................................................................................50 ± 2 %
-
- для электронных преобразователей и устройств индикации,
напряжение постоянного тока, В....................................................................от 10 до 35
7. Габаритные размеры, масса и потребляемая мощность дозаторов приведены в таблице 3.
Таблица 3
|
Обозначение дозаторов |
Длина, мм, не более |
Ширина, мм не более |
Высота, мм, не более |
Масса, кг, не более |
Потребляемая мощность, кВт, не более |
|
ДИОГЕН Д - 0,02 |
500 |
500 |
1000 |
350 |
1 |
|
ДИОГЕН Д - 0,05 |
500 |
500 |
1000 |
350 |
1 |
|
ДИОГЕН Д-0,1 |
500 |
500 |
2000 |
400 |
1 |
|
ДИОГЕН Д - 0,2 |
1000 |
1000 |
2000 |
500 |
2 |
|
ДИОГЕН Д - 0,3 |
2000 |
2000 |
2500 |
600 |
3 |
|
ДИОГЕН Д - 0,5 |
2000 |
2000 |
3000 |
700 |
3 |
|
ДИОГЕН Д - 0,6 |
2000 |
2000 |
4000 |
800 |
3 |
|
ДИОГЕН Д - 0,8 |
2000 |
2000 |
5000 |
1000 |
5 |
|
ДИОГЕН Д- 1,0 |
2000 |
2000 |
5000 |
1200 |
7 |
|
ДИОГЕН Д- 1,2 |
2000 |
2500 |
5000 |
1200 |
7 |
|
ДИОГЕН Д- 1,5 |
4000 |
4000 |
6000 |
10000 |
8 |
|
ДИОГЕН Д - 2,0 |
5000 |
4000 |
8000 |
12000 |
8 |
|
ДИОГЕН Д - 3,0 |
6000 |
5000 |
10000 |
15000 |
10 |
|
ДИОГЕН Д - 5,0 |
8000 |
6000 |
10000 |
20000 |
12 |
-
8. Условия эксплуатации:
-
- диапазон рабочих температур окружающей среды, °C
-
- для грузоприёмного устройства.............................................от минус 10 до + 40
-
- для вторичного преобразователя ООО «ТЕНЗОВЕС».................от минус 30 до + 50
-
- для прибора весоизмерительного WE и
преобразователей весоизмерительных AD, AED................................................от минус 10 до + 40
-
- относительная влажность при 35°С, %...................................................от 40 до 90
-
- атмосферное давление, кПа...............................................................от 87 до 106
-
9. Вероятность безотказной работы за 2000 часов.................................................0,92
-
10. Средний срок службы, лет.............................................................................10
