Номер по Госреестру СИ: 40144-14
40144-14 Плотномеры автоматические
(DDM мод. DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus)
Назначение средства измерений:
Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus (далее - плотномеры) предназначены для измерения плотности жидкостей в условиях лаборатории.

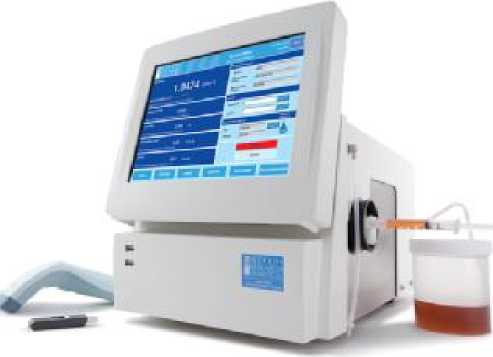

Внешний вид.
Плотномеры автоматические
Рисунок № 1
Программное обеспечение
Плотномер функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
RudolphPCI |
RudolphPCInterface |
2.6.4.9 и выше |
74852756b1d4cb3efab04 bf516270352 |
md5 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относится файл : RudolphPCInterface.exe
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографическим способом и на лицевую панель плотномера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерения изложены в руководстве по эксплуатации «Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам автоматическим серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus
-
1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»;
-
2. Техническая документация фирмы «Rudolph Research Analytical».
Поверка
Поверка осуществляется по МП 2302- 077 -2014 «Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в феврале 2014 г.Основные средства поверки:
- Государственные стандартные образцы плотности жидкости типа РЭП , ГСО 8579-2004, 8583-2004 , 8587-2004 с границами абсолютной погрешности при Р=0,95 ± 240-5 г/см3; (с границами абсолютной погрешности при Р=0,95 ± 540-6 г/см3 для модификации DDM 2911 Plus);
-
- термопреобразователь сопротивления эталонный типа ЭТС- 100 , диапазон измерений температуры от 0,1 до 419,527 °С по ГОСТ 8.558-2009, погрешность ± 0,005 °С;
-
- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом.
Изготовитель
Фирма «Rudolph Research Analytical», СШААдрес: 55 Newburgh Road Hackettstown, NJ, 07840 USA , Phone: 973-584-1558, Fax: 973-5845440, info@rudolphresearch.com
Заявитель
ООО «НЕОЛАБ»Адрес: 119034, г. Москва, 1-ый Обыденский пер., 10, офис 2, тел. (495) 6 263 076, факс (495) 6 264 514
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г.Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В плотномерах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, ультразвуковым оптимизатором, сенсорным дисплеем.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления Р1Л0, также определяется наличие пузырьков в образце при помощи системы VideoViewTM.
Плотномер представляет собой настольный прибор, с полным циклом измерения введенного из шприца образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворителями ячейки после измерений. Плотномер имеет возможность подключения к интернету и локальной сети.
Модификации плотномера DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus различаются основными метрологическими характеристиками.
рис. 1 Вид плотномера
Лист № 2
Всего листов 4
Наименование |
Кол-во |
Плотномер автоматический серии DDM модификации DDM2909 (DDM 2910, DDM 2911, DDM 2911 Plus) |
1 шт. |
комплект ЗИП |
1 комп. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 2302-077-2014 |
1 экз. |
Лист № 4 Всего листов 4
Таблица 2.
Наименование характеристики |
Значение характеристики | |||
DDM 2909 |
DDM 2910 |
DDM 2911 |
DDM 2911 Plus | |
Диапазон показаний плотности, г/см3 |
от 0,001 до 3 | |||
Диапазон измерений плотности, г/см3 |
от 0,65 до 2 | |||
Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 |
± 0,0003 |
± 0,0001 |
± 0,00005 |
± 0,00001 |
Диапазон рабочей температуры, °C |
от 15 до 30 |
от 0 до 95 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
± 0,05 |
± 0,05 |
±0,03 |
±0,03 |
Предел повторяемости результатов измерений плотности, г/см3 температуры, °С |
0,0001 0,02 |
0,00005 0,01 |
0,00001 0,01 |
0,000005 0,001 |
Объем образца для анализа, мл |
1 | |||
Максимальное давление испытуемого образца, МПа |
10 | |||
Коррекция вязкости |
есть | |||
Дисплей |
Диагональ 10,4 дюйма; разрешение 800 х 600, цветной, плоский, химически стойкий сенсорный экран |
Интерфейсы |
3 - USB, 2 - RS232, 1 порт Ethernet Возможность подключения клавиатуры, мыши, сканера штрихкодов |
5 - USB, 2 - RS232, 1 порт Ethernet Возможность подключения клавиатуры, мыши, сканера штрихкодов |
Встроенная память, Гбайт |
2 |
8 |
Напряжение питания переменным током, В Частотой, Гц |
85-260 48 - 62 | |
Потребляемая мощность, Вт, не более |
200 | |
Габаритные размеры, мм, не более |
460 х 280 х 530 | |
Масса, кг, не более |
22 | |
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % |
от 15 до 35 от 20 до 85 (без конденсата) | |
Условия транспортирования и хранения: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха при 30°C, % |
от минус 20 до 40 95 | |
Среднее время наработки на отказ, ч |
16000 | |
Срок службы, лет, не менее |
10 |
