Номер по Госреестру СИ: 39577-14
39577-14 Преобразователи уровня
(1015/1016, 1015/1016 mini)
Назначение средства измерений:
Преобразователи уровня 1015/1016, 1015/1016 mini (далее - ПУ) предназначены для измерений уровня жидких сред, а также границы раздела жидких сред в резервуарах или технологических аппаратах.
Внешний вид.
Преобразователи уровня
Рисунок № 1
Внешний вид.
Преобразователи уровня
Рисунок № 2
Внешний вид.
Преобразователи уровня
Рисунок № 3
Внешний вид.
Преобразователи уровня
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.05.2019
Номер записи - 127149
ID в реестре СИ - 349549
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Преобразователь уровня 1016, нет данных, Kuebler 1015 BMG-EX, 1016, 1015/1016, 1015/1016 mini, 1015/1016, 1015 Ех-BNA, 1015 BMG-EX, 1015,
Производитель
Изготовитель - Фирма "Heinrich Kubler AG-KFG Level AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 106
Выдано извещений - 1
Кол-во периодических поверок - 56
Кол-во средств измерений - 22
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№683 от 2014.05.26 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 57465-57484-14, 39577-14, 57485-57496-14)
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи уровня (1015/1016, 1015/1016 mini)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Heinrich Kubler AG-KFG Level AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39577-08 01.01.2014 |
Преобразователи-индикаторы уровня, 1015/1016, 1015/1016 mini Фирма "Heinrich Kubler AG-KFG Level AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
39577-14 27.05.2019 |
Преобразователи уровня, 1015/1016, 1015/1016 mini Фирма "Heinrich Kubler AG-KFG Level AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
39578-08 01.01.2014 |
Датчики уровня, 1001 Фирма "Heinrich Kubler AG-KFG Level AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
39578-14 16.04.2019 |
Преобразователи уровня, 1001 Фирма "Heinrich Kubler AG-KFG Level AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователи уровня (1015/1016, 1015/1016 mini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "СНЭМА-СЕРВИС" (1479) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "АПК" (RA.RU.312228) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 22 | 0 | 22 | 0 | 19 | 0 | 19 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ГАЗПРОМ ДОБЫЧА УРЕНГОЙ" (RA.RU.310476) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Преобразователи уровня (1015/1016, 1015/1016 mini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
2062 | 7031 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
12000 | 7031 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации для преобразователя уровня 1015/1016, 1015/1016 mini.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям уровня 1015/1016, 1015/1016 mini:
-
1. ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний".
-
2. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
-
3. Техническая документация фирмы "Heinrich Kubler AG - KFG Level AG", Швейцария.
Поверка
Поверка осуществляется в соответствии с документом МП 39577-14 "ГСИ. Преобразователи уровня 1001 и преобразователи уровня 1015/1016, 1015/1016 mini. Методика поверки", утверждённым ФГУП "ВНИИМС" в феврале 2014 г.Основное поверочное оборудование:
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
- миллиамперметр постоянного тока для измерений в диапазоне 0.. .20 мА с относительной погрешностью измерений не более ±0,05 %.
Изготовитель
Фирма Heinrich Kubler AG- KFG Level AG, Швейцария.
Адрес: Ruessenstrasse 4, 6340 Baar, Switzerland
Тел.: +41 41 766 62 62, факс: +41 41 766 62 63
e-mail: info@kubler.ch
Заявитель
ООО "КИП и Автоматика"
109029, Россия, Москва, Нижегородская ул., д.32, стр. 3
Тел.: +7(495) 229-3270, факс: +7(495) 911-0919
e-mail: info@ksr-kubler.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
ПУ состоят из:
-
- камеры с патрубками для присоединения сбоку или сверху к резервуару, или технологическому аппарату;
-
- поплавка со встроенной магнитной системой, а для измерений сжиженных газов -с направляющими в камере;
-
- направляющей трубки с линейкой из герконов с сопротивлениями или магнитострикционным волноводом;
-
- измерительного преобразователя.
Дополнительно уровнемер может оснащаться:
-
- магнитным роликовым индикатором;
-
- измерительной линейкой;
-
- концевыми магнитными переключателями.
В зависимости от способа присоединения камеры к резервуару, величины давления и температуры уровнемеры имеют несколько исполнений:
-
- 1015- присоединение сбоку к резервуару;
- 1015 mini - присоединение сбоку к резервуару, давление до 0,6 МПа и температура до 150 °С;
-
- 1016-присоединение сверху к резервуару;
-
- 1016 mini - присоединение сверху к резервуару, давление до 0,6 МПа и температура до 150 °С;
При соединении сбоку камера присоединяется к резервуару одним, двумя или несколькими патрубками. Внутри камеры находится поплавок со встроенной магнитной системой. При изменении уровня жидкости в резервуаре, соответственно изменяется уровень жидкости в камере и положение поплавка и его магнитной системы.
При установке сверху камера монтируется на резервуаре на фланцевом или резьбовом соединении. Внутри камеры располагается верхняя часть направляющего стержня со смонтированной сверху магнитной системой. В резервуаре находится нижняя часть направляющего стержня с прикрепленным внизу поплавком. При изменении уровня жидкости в резервуаре изменяется положение поплавка с направляющим стержнем и, соответственно, магнитной системы сверху.
Магнит воздействует на устанавливаемые внутри направляющей трубки герконы или магнитострикционный волновод. Сигнал от герконов или магнитострикционного волновода поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений или время между подачей токового импульса и приемом отраженного сигнала. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал.
Магнит воздействует также на устанавливаемые снаружи камеры магнитный роликовый индикатор уровня, для визуального контроля за положением уровня рабочей среды, и концевые магнитные переключатели для сигнализации о положении уровня рабочей среды.
В зависимости от использования герконов или волноводов, а также температурного диапазона работы, ПУ имеют следующие исполнения:
- К 1**** - например , K10 означает цепочку герконов с разрешением 10 мм и стан -дартный диапазон температур -30...+130 °C, K15 - 15 мм и стандартный диапазон температур -30...+130 °C, K1 - 1 мм (для магнитострикционного преобразователя) и стандартный диапазон температур -40...+125 °C;
- К5*** - (K5 - 5 мм) и стандартный диапазон температур -30...+130 °C.
После значений разрешения может стоять температурный класс (например, K10HTF для диапазона температур -30...+200 °C, K5HT -40...+250 °C. Отсутствие температурного класса указывает на стандартное исполнение для диапазона температур -30...+130 °C) без обозначения.
Символ (*) обозначает шифр (буквы и цифры) в соответствии с выбранным исполнением (класс точности и температурный диапазон).
В зависимости от вида входного и выходного сигналов, обычного, искробезопасного или взрывозащищенного исполнения, размещения в клеммной коробке или отдельно, напряжения питания и т. д., измерительные преобразователи имеют различные исполнения: TP5333A/D, TP5343A/B, TD5335A/D, TP5350AF/BF, TP5350AP/BP, MST, MSTB, MSTH, MSTHB.
ПУ может оснащаться клеммными коробками, индикаторами, встроенным в клеммную коробку или размещенными отдельно и блоками питания.
Варианты электрического подсоединения ПУ в зависимости от материала и габаритных размеров клеммных коробок и разъемов приведен ниже.
|
Исполнение |
Линейка герконов К1****, К5*** |
Магнитострикция К1*** |
|
Клеммная коробка из алюминия |
ALE, ALF, ALG, ALDA, DAALA |
- |
|
Клеммная коробка из нержавеющей стали |
AVA, AVDA, DAAVDA |
AVM, AVDM, DAAVDM |
|
Разъём или кабель |
K, K68, ASH, ASHAA, ASHAB, ASHBA, ASHBB, ASQ, ASMA, ASMB, ASC |
- |
|
Клеммная коробка из пластика |
APA, APB, ABA |
- |

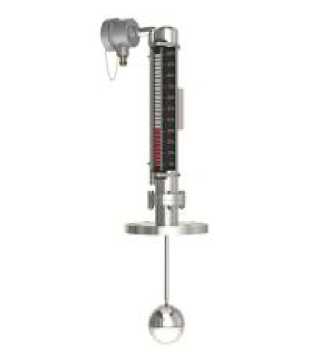

Внешний вид ПУ 1015/1016, 1015/1016 mini в зависимости от исполнения приведен на рисунке.
1015
1015
1016

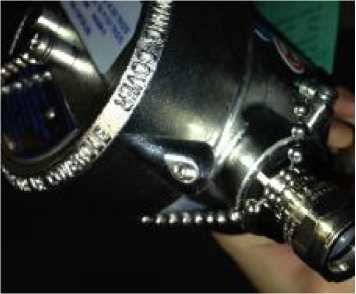

Места пломбирования
Способ 1
Крышка фиксируется винтом, который покрывают краской
Лист № 4
Всего листов 7
|
№п/п |
Наименование |
Кол. |
Примечание |
|
Преобразователь уровня 1015/1016, 1015/1016 mini |
1 |
В соответствии с заказом | |
|
2. |
ЗИП |
1 |
Комплект на партию в соответствии с заказом |
|
3. |
Руководство по эксплуатации |
1 | |
|
4. |
Паспорт |
1 | |
|
5. |
Методика поверки |
1 |
1 на партию |
Знак утверждения типа наносится на клеммную коробку в виде наклейки и титульный лист паспорта типографским способом.
|
Наименование характеристики |
Значение характеристики | |||
|
Исполнение |
1015 |
1015 mini |
1016 |
1016 mini |
|
Диапазон измерений уровня жидкости, |
от 150 |
от 150 |
от 200 |
от 400 |
|
мм: * |
до 25000 |
до 5000 |
до 20000 |
до 6000 |
|
Пределы допускаемой основной погрешности измерений уровня жидкости при использовании:* - направляющей трубки с линейкой из герконов с сопротивлениями, мм |
± 5. |
± 15 | ||
|
- магнитострикционным датчиком, мм |
± 2 | |||
|
Дополнительная абсолютная погрешность измерений уровня в зависимости от | ||||
|
материала и размера поплавка при изменении плотности жидкости на 10кг/м3, |
± 0,1 |
.. ± 1 | ||
|
мм | ||||
|
Температура рабочей среды, | ||||
|
в зависимости от материала камеры и по-плавка,°С: * |
-196...+400 |
-40...+150 |
-196...+400 |
-196.. +150 |
|
Максимальное давление рабочей среды, бар: * |
400 |
6 |
100 |
6 |
|
Плотность рабочей среды, не менее, кг/м3 |
350 |
560 |
300 |
300 |
|
Температура окружающей среды, °С: * преобразователи уровня: - с линейкой из герконов и с клеммной коробкой ALF, AVA, ALDA, AVDA, APA, ABA |
-40 . |
+85 | ||
|
- с линейкой из герконов и с подключением кабелем K* |
-40 . |
+200 | ||
|
- магнитострикционные AVM, AVDM, DAAVDM |
- 40 . |
+85 | ||
|
Выходной сигнал: * | ||||
|
• направляющей трубки с линейкой из |
0/4.20 мА , 0/2.10В, HART, Profibus PA / Fieldbus | |||
|
герконов с сопротивлениями | ||||
|
• магнитострикционным датчиком |
4.20 мА , HART | |||
|
Пределы допускаемой приведённой погрешности токового выходного сигнала: - направляющей трубки с линейкой из герконов с сопротивлениями, % |
±0,05 |
.±10 | ||
|
- магнитострикционным датчиком, % |
±0,02.±2 | |||
|
Электропитание, В, * - напряжение переменного тока |
24. |
230 | ||
|
- напряжение постоянного тока |
8. |
35 | ||
|
Средний срок службы, не менее, лет |
10 | |||
|
Габаритные размеры, в зависимости от варианта исполнения, не более, мм |
7000х350 |
6500х120 |
9900х250 |
9900х300 |
|
Масса, в зависимости от варианта | ||||
|
исполнения, не более, кг |
1000 | |||
Примечание: * - в соответствии с заказом.
Комплектность средства измерений
|
№п/п |
Наименование |
Кол. |
Примечание |
|
Преобразователь уровня 1015/1016, 1015/1016 mini |
1 |
В соответствии с заказом | |
|
2. |
ЗИП |
1 |
Комплект на партию в соответствии с заказом |
|
3. |
Руководство по эксплуатации |
1 | |
|
4. |
Паспорт |
1 | |
|
5. |
Методика поверки |
1 |
1 на партию |
