Наименование преобразователя

Функции преобразователя

Вид выходного сигнала

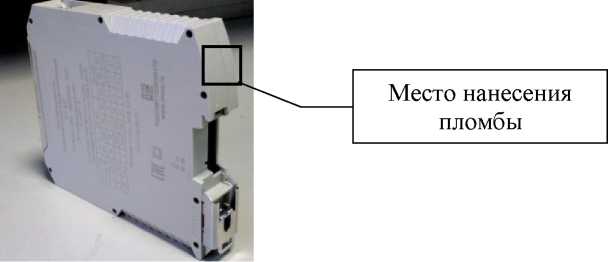

Преобразователи измерительные разделительные ЕТ-301

Преобразование и гальваническое разделение сигнала с ТС

Непрерывный сигнал силы постоянного тока или напряжения постоянного тока, линейно зависящий от значения температуры ТС

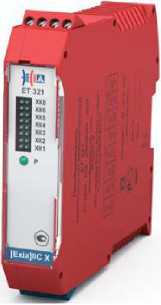

Преобразователи измерительные разделительные взрывозащищенные ЕТ 321

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7321

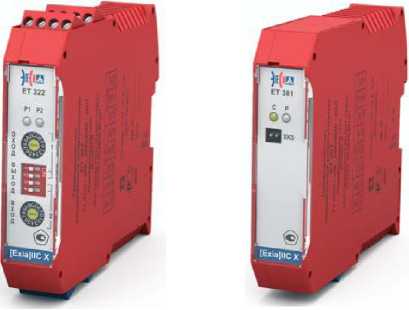

Преобразователи измерительные разделительные взрывозащищенные ЕТ 322

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7322

Преобразователи измерительные разделительные ЕТ-301М

Цифровой сигнал (последовательный интерфейс RS-485), линейно зависящий от значения температуры ТС

Преобразователи измерительные разделительные взрывозащищенные ЕТ 381

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7381

Преобразователи измерительные разделительные взрывозащищенные ЕТ 383

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7383

Преобразователи измерительные разделительные ЕТ-302

Преобразование и гальваническое разделение сигнала с термопар

Непрерывный сигнал силы или напряжения постоянного тока, линейно зависящий от значения температуры термопары

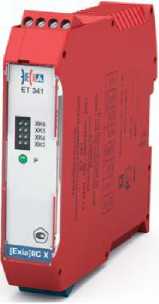

Преобразователи измерительные разделительные взрывозащищенные ЕТ 341

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7341

Преобразователи измерительные разделительные ЕТ-420

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА

Непрерывный сигнал силы или напряжения постоянного тока

Преобразователи измерительные разделительные взрывозащищенные ЕТ 422

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0/4 до 20 мА

Непрерывный сигнал силы постоянного тока

Наименование преобразователя

Функции преобразователя

Вид выходного сигнала

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7422

Преобразователи измерительные разделительные взрывозащищенные ЕТ 424

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной напряжения постоянного тока в диапазоне от 0 до 10 В

Непрерывный сигнал напряжения постоянного тока

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7424

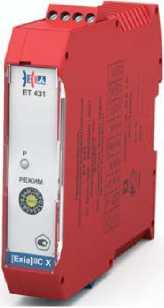

Преобразователи измерительные разделительные взрывозащищенные ЕТ 431

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0/4 до 20 мА или напряжения постоянного тока в диапазоне от 0 до 10 В

Непрерывный сигнал силы или напряжения постоянного тока

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7431

Преобразователи измерительные разделительные взрывозащищенные ЕТ 421

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7421

Преобразователи измерительные разделительные ЕТ-420М

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА или напряжения постоянного тока в диапазоне от 0 до 10 В

Цифровой сигнал (последовательный интерфейс RS-485)

Преобразователи измерительные разделительные взрывозащищенные ЕТ 481

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА или напряжения постоянного тока в диапазоне от 0 до 10 В

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7481

Преобразователи измерительные разделительные взрывозащищенные ЕТ 482

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА

Цифровой сигнал (последовательный интерфейс RS-485)

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7482

Преобразователи измерительные разделительные взрывозащищенные ЕТ 461

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0/4 до 20 мА,

Непрерывный сигнал силы постоянного тока и цифровой сигнал (последовательный интерфейс RS-485,

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7461

Наименование преобразователя

Функции преобразователя

Вид выходного сигнала

Преобразователи измерительные разделительные взрывозащищенные ЕТ 491

прием цифрового сигнала по

HART-протоколу

HART-протокол)

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7491

Преобразователи измерительные разделительные взрывозащищенные ЕТ 382

Преобразование и гальваническое разделение сигналов с термопар или ТС

Цифровой сигнал (последовательный интерфейс RS-485)

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7382

Наименование¹-*

Количество

Преобразователь ТУ 4200-056-28829549-2007

1 шт.

Комплект ЗИП

1 компл.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Паспорт

1 экз.

Копия сертификата соответствия

1 экз.

Копия свидетельства об утверждения типа средств измерений

1 экз.

Г арантийный талон

1 экз.

Сервисное программное обеспечение

2)

Упаковка

1 компл.

Примечания

• ¹⁾ Наименование и обозначение элемента зависит от модификации преобразователя.

• ²⁾ Сервисное ПО преобразователей ЕТ-301М, ЕТ-420М, ЕТ 7381, ЕТ 381, ЕТ 7382, ЕТ 382, ЕТ 383, ЕТ 7383, ЕТ 7481, ЕТ 481, ЕТ 482, ЕТ 7482, ЕТ 491, ЕТ 7491 поставляется на электронном носителе

Наименование характеристики

Значение

ЕТ-301

ЕТ-301М

ЕТ 7321 (ЕТ 321)

ЕТ 7322 (ЕТ 322)

ЕТ 7381 ET 7383 (ЕТ 381) (ET 383)

1 Диапазоны измеряемых температур в соответствии с типом ТС, °С:

- М

- П (Pt)

от -50 до +150 от -50 до +150, от 0 до +500

2 Диапазоны выходных сигналов силы постоянного тока, мА:

- I

- II

от 0 до 20

от 4 до 20

-

от 0 до 20

от 4 до 20

-

3 Диапазоны выходных сигналов напряжения постоянного тока, В:

• -  I

• -  II

от 0 до 10

от 2 до 10

-

от 0 до 10 от 2 до 10

-

4 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

- в силу постоянного тока

- в напряжение постоянного тока

- в цифровой код

±0,10

±0,20

±0,10

±0,10

±0,10

±0,10

±0,10

±0,10

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации, %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровой код

±0,30

±0,40

±0,20

±0,15

±0,15

±0,15

±0,15

±0,15

Наименование характеристики

Значение

ЕТ-301

ЕТ-301М

ЕТ 7321 (ЕТ 321)

ЕТ 7322 (ЕТ 322)

ЕТ 7381

ЕТ 381)

ET 7383 (ET 383)

6 Коэффициент подавления помехи общего вида, дБ, не менее

100

-

100

7 Время преобразования, с, не более

-

5

-

-

5

8 Напряжение гальванического разделения между входом и выходом, В

1500

9 Средний срок службы, лет, не менее

10

10 Среднее время наработки на отказ, ч, не менее

120 000

120 000 (80 000*)

11 Диапазон напряжения питания постоянного тока, В

от 20 до 30

12 Время нарастания/спада, с, не более

-

-

1

1

-

13 Потребляемая мощность, Вт, не более

3,0

1,5

14 Габаритные размеры, мм, не более

22,5x99,0x115,0

22,5x109,0x114,5

22,5x 104,0x 114,5

17,5x

104,0x

114,5

15 Масса, кг, не более

0,2

0,3

Наименование характеристики

Значение

ЕТ-302

ЕТ 7341 (ЕТ 341)

1 Диапазоны измеряемых температур в соответствии с типом применяемой термопары, °С:

- К

- L

- S

от 0 до +900 от 0 до +800 от 0 до +1600

от 0 до +900 от 0 до +800 от 0 до +1600

2 Диапазоны выходных сигналов силы постоянного тока, мА:

- I

- II

от 0 до 20

от 4 до 20

от 0 до 20

от 4 до 20

3 Диапазоны выходных сигналов напряжения постоянного тока, В:

• -  I

• -  II

от 0 до 10

от 2 до 10

от 0 до 10

от 2 до 10

Наименование характеристики

Значение

ЕТ-302

ЕТ 7341 (ЕТ 341)

4 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

±0,10

±0,20

±0,10 (±0,50 - для термопары типа S)

±0,10 (±0,50 - для термопары типа S)

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации, %:

• - в силу постоянного тока

• - в напряжение постоянного тока

±0,30

±0,40

±0,15 (±0,75 - для термопары типа S)

±0,15 (±0,75 - для термопары типа S)

6 Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, °С

±5

±5

7 Коэффициент подавления помехи общего вида, дБ, не менее

100

100

8 Время нарастания/спада, с, не более

1

1

9 Входное сопротивление, МОм, не менее

1

1

10 Напряжение гальванического разделения между входом и выходом, В

1500

1500

11 Средний срок службы, лет, не менее

10

10

12 Среднее время наработки на отказ, ч, не менее

120 000

120 000 (80 000*)

13 Диапазон напряжения питания постоянного тока, В

от 20 до 30

от 20 до 30

14 Потребляемая мощность, Вт, не более

3,0

3,0

15 Г абаритные размеры, мм, не более

22,5x99,0x115,0

22,5x109,0x114,5

16 Масса, кг, не более

0,2

0,3

Примечание - * Для преобразователи ЕТ 341

Наименование характеристики

Значение

ЕТ-420

ЕТ-420М

ЕТ 7481 (ЕТ 481)

1 Диапазоны входных сигналов: - силы постоянного тока, мА

от 0 до 22

от 0 до 22

от 0 до 22

- напряжения постоянного тока, В

-

от 0 до 11

от 0 до 11

2 Диапазоны выходных сигналов:

- напряжения постоянного тока, В

от 0 до 11

_-

_-

- силы постоянного тока, мА

от 0 до 22

-

-

Наименование характеристики

Значение

ЕТ-420

ЕТ-420М

ЕТ 7481 (ЕТ 481)

3 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,10

±0,20

±0,05

±0,05

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -20 до +60 °С), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,30

±0,40

±0,15

±0,075

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -40 до +60 °С), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

-

±0,15

±0,15*

6 Коэффициент подавления помехи общего вида, дБ, не менее

-

100

100

7 Коэффициент подавления помехи нормального вида, дБ, не менее

-

40

40

8 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

-

1,0

1,0

9 Входное сопротивление при измерении силы постоянного тока, Ом, не более

-

-

100

10 Время преобразования, с, не более

-

5

5

11 Время установления выходного сигнала, мс, не более

10

-

-

12 Напряжение гальванического разделения между входной (искробезопасной) цепью и цепями выходного сигнала и питания, В

1500

13 Средний срок службы, лет, не менее

10

14 Среднее время наработки на отказ, ч, не менее

120 000

120 000 (80 000**)

15 Диапазон напряжения питания постоянного тока, В

от 20 до 30

16 Потребляемая мощность, Вт, не более

4,0

4,0

Наименование характеристики

Значение

ЕТ-420        ЕТ-420М

ЕТ 7481 (ЕТ 481)

17 Габаритные размеры, мм, не более

22,5x99,0x115,0

22,5x104,0x114,5

18 Масса, кг, не более

0,2

0,3

Примечание - * Для преобразователей повышенной надежности, ** для Е^г

Г 481.

Наименование характеристики

Значение

ЕТ 7422 (ЕТ 422)

ЕТ 7431 (ЕТ 431)

ЕТ 7424 (ЕТ 424)

ЕТ 7482 (ЕТ 482)

ЕТ 7491 (ЕТ 491)

1 Диапазон входных сигналов: - сила постоянного тока, мА

от 0 до

от 0 до 22;

от 0 до

от 0 до 22;

- напряжения постоянного тока, В

22;

от 4,0 до

21,6

от 4,0 до

21,6

от 0 до 11

от 0 до 11

22

от 4,0 до

21,6

2 Диапазоны выходных сигналов:

- сила постоянного тока, мА

от 0 до

от 0 до 22;

от 0 до 22;

- напряжения постоянного тока, В

22;

от 4,0 до

21,6

от 4,0 до

21,6

от 0 до 11

от 0 до 11

от 4,0 до

21,6

3 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

- в силу постоянного тока

±0,10

±0,10

±0,10

- в напряжение постоянного тока

±0,10

±0,10

±0,10

-

-

- в цифровую величину

-

-

-

±0,05

±0,05

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -20 до +60 °С), %:

- в силу постоянного тока

±0,15

±0,15

±0,15

- в напряжение постоянного тока

-

±0,15

±0,15

-

-

- в цифровую величину

-

-

-

±0,075

±0,075

Наименование характеристики

Значение

ЕТ 7422 (ЕТ 422)

ЕТ 7431 (ЕТ 431)

ЕТ 7424 (ЕТ 424)

ЕТ 7482 (ЕТ 482)

ЕТ 7491 (ЕТ 491)

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -40 до +60 °С)*, %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,20

±0,20

±0,20

±0,20

±0,15

±0,20

±0,15

6 Коэффициент подавления помехи общего вида, дБ, не менее

-

100

100

-

-

7 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

-

1

1

-

-

8 Входное сопротивление при измерении силы постоянного тока, Ом, не более

300

300

-

300

300

9 Время преобразования, мс, не более

10

10

10

5000

-

10 Напряжение гальванического разделения между входной (искробезопасной) цепью и цепями выходного сигнала и питания, В

1500

11 Средний срок службы, лет, не менее

10

12 Среднее время наработки на отказ, ч, не менее

120 000 (80 000**)

13 Диапазон напряжения питания постоянного тока, В

от 20 до 30

14 Потребляемая мощность, Вт, не более

5,5

4,0

3,0

4,0

4,0

15 Габаритные размеры, мм, не более

17,5x109,0

х114,5

22,5x109,0

х114,5

17,5x104,0x114,5

22,5x109,0

х114,5

16 Масса, кг, не более

0,3

Наименование характеристики

Значение

1 Диапазоны измеряемых температур в соответствии с типом применяемой термопары, °С:

- К

от 0 до +900

- L

от 0 до +800

- S

от 0 до +1600

2 Диапазоны измеряемых температур в соответствии с типом ТС, °С:

- М

от -50 до +150

- П (Pt)

от -50 до +150, от 0 до +500

3 Пределы допускаемой основной приведенной

±0,50 - для термопары типа S;

погрешности преобразования сигнала (вход-выход), %

±0,10 - для других типов датчиков

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации, %

±0,75 - для термопары типа S; ±0,15 - для других типов датчиков

5 Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, °С

±5

6 Коэффициент подавления помехи общего вида, дБ,

100

не менее

7 Напряжение гальванического разделения между входом и выходом, В

1500

8 Время преобразования, с, не более

5

9 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

1

10 Средний срок службы, лет, не менее

10

11 Среднее время наработки на отказ, ч, не менее

120 000 (80 000)*

12 Диапазон напряжения питания постоянного тока, В

от 20 до 30

13 Потребляемая мощность, Вт, не более

3,0

14 Габаритные размеры, мм, не более

22,5x104,0x114,5

15 Масса, кг, не более

0,3

Примечание - * Для ЕТ 382

Наименование характеристики

Значение

ЕТ 7421 (ЕТ 421)

ЕТ 7461 (ЕТ 461)

1 Диапазоны входных сигналов: - силы постоянного тока, мА

от 0 до 22

от 0 до 22

от 4,0 до 21,6

от 4,0 до 21,6

- напряжения постоянного тока, В

от 0 до 5,5

от 0 до 11

-

2 Диапазоны выходных сигналов:

- силы постоянного тока, мА

от 0 до 22

от 0 до 22

от 4,0 до 21,6

от 4,0 до 21,6

- напряжения постоянного тока, В

от 0 до 11

-

Наименование характеристики

Значение

ЕТ 7421 (ЕТ 421)

ЕТ 7461 (ЕТ 461)

3 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

±0,10 (кроме диапазона [вход от 0 до 5 мА, выход от 4 до 20 мА]);

±0,15 в диапазоне (вход от 0 до 5 мА, выход от 4 до 20 мА)

±0,10

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -20 до +60 °С), %

±0,15 (кроме диапазона [вход от 0 до 5 мА, выход от 4 до 20 мА]);

±0,30 в диапазоне (вход от 0 до 5 мА, выход от 4 до 20 мА)

±0,15

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -40 до +60 °С), %

±0,20 (кроме диапазона [вход от 0 до 5 мА, выход от 4 до 20 мА]);

±0,30 в диапазоне (вход от 0 до 5 мА, выход от 4 до 20 мА)

±0,20

6 Коэффициент подавления помехи общего вида, дБ, не менее

100

-

7 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

1,0

-

8 Входное сопротивление при измерении силы постоянного тока, Ом, не более

300

300

9 Время преобразования входного сигнала, мс, не более

10

-

10 Напряжение гальванического разделения между входной (искробезопасной) цепью и цепями выходного сигнала и питания, В

1500

11 Средний срок службы, лет, не менее

10

12 Среднее время наработки на отказ, ч, не менее

120 000 (80 000*)

13 Диапазон напряжения питания постоянного тока, В

от 20 до 30

14 Потребляемая мощность, Вт, не более

3,5                        4,0

15 Г абаритные размеры, мм, не более

17,5x109,0x114,5

16 Масса, кг, не более

0,3

Примечание - * Для ЕТ 421, ЕТ 461

Наименование характеристики

Значение

Температура окружающего воздуха, °С:

- ЕТ-301, ЕТ-302, ЕТ-420, ЕТ 321, ЕТ 322, ЕТ 341, ЕТ 381, ЕТ 382, ЕТ 383, ЕТ 421, ЕТ 422, ЕТ 424, ЕТ 431, ЕТ 461, ЕТ 481, ЕТ 482, ЕТ 491

от -20 до +60

- ЕТ-301М, ЕТ-420М, ЕТ 7321, ЕТ 7322, ЕТ 7341, ЕТ 7381, ЕТ 7382, ЕТ 7383, ЕТ 7421, ЕТ 7422, ЕТ 7424, ЕТ 7431, ЕТ 7461, ЕТ 7481, ЕТ 7482, ЕТ 7491

от -40 до +60

Максимальная скорость изменения температуры, °С/мин

1,0

Относительная влажность воздуха при +40 °С, %

до 95

Атмосферное давление, кПа

от 84 до 106,7

Наименование параметра

Значение для категорий взрывоопасной среды

ПА

IIB

ПС

1 Максимальное входное (Ui) и выходное (U0) напряжение,

В:

• - для ЕТ 7322, ЕТ 322

• - для ЕТ-301, ЕТ-301М, ЕТ-302, ЕТ 7321, ЕТ 321, ЕТ 7341,

10,50

ЕТ 341, ЕТ 7381, ЕТ 381, ЕТ 7383, ЕТ 383

6,60

- для ЕТ 7382, ЕТ 382

7,20

2 Максимальный входной (Ii) и выходной (I0) ток, мА:

- для ЕТ-301, ЕТ-301М, ЕТ 7321, ЕТ 321, ЕТ 7381, ЕТ 381, ЕТ 7383, ЕТ 383

18

- для ЕТ-302, ЕТ 7341, ЕТ 341

5

- для ЕТ 7382, ЕТ 382

15

- для ЕТ 7322, ЕТ 322

30

3 Максимальная допустимая емкость внешней цепи (C₀), не более мкФ:

- для ЕТ-301, ЕТ-301М, ЕТ 7321, ЕТ 321, ЕТ 7381, ЕТ 381, ЕТ 7383, ЕТ 383

150,0

50,0

3,0

- для ЕТ 7382, ЕТ 382

200,0

100,0

2,5

- для ЕТ 7322, ЕТ 322

100,0

7,0

0,5

- для ЕТ-302, ЕТ 7341, ЕТ 341

200,0

100,0

3,0

4 Максимальная допустимая индуктивность внешней цепи (L0), не более, мГн:

- для ЕТ-301, ЕТ-301М, ЕТ-302, ЕТ 7321, ЕТ 321, ЕТ 7381,

ЕТ 381, ЕТ 7341, ЕТ 341, ЕТ 7382, ЕТ 382, ЕТ 7383, ЕТ 383

200

100

50

- для ЕТ 7322, ЕТ 322

150

100

30

Наименование параметра

Значение для категорий взрывоопасной среды

Цепь 1

Цепь 2

Цепь 3

ИА

IIB

ПС

ИА

IIB

ИС

ИА

IIB

ПС

1 Максимальное входное (Ui) и выходное (U0) напряжение, В: - для ЕТ-420

23,3

- для ЕТ-420 М, ЕТ 7481, ЕТ 481

23,3

18,9

-

- для ЕТ 7421, ЕТ 421

31,5

18,9

18,9

2 Максимальный входной (Ii) и выходной (I0) ток, мА:

- для ЕТ-420

64,0

- для ЕТ-420 М, ЕТ 7481, ЕТ 481

64,0

1,7

-

- для ЕТ 7421, ЕТ 421

65,0

1,0

1

3 Максимальная допустимая емкость внешней цепи (C0), мкФ, не более:

- для ЕТ-420

0,4

0,07

0,020

- для ЕТ-420 М, ЕТ 7481, ЕТ 481

0,4

0,07

0,020

0,4

0,07

0,02

-

-

-

- для ЕТ 7421, ЕТ 421

0,1

0,03

0,007

5,0

0,50

0,10

5

0,5

0,1

4 Максимальная допустимая индуктивность внешней цепи (L0), мГн не более:

• - для ЕТ-420

• - для ЕТ-420 М, ЕТ 7481,

40

40

20

20

О О

500

200

30

-

-

-

ЕТ 481

- для ЕТ 7421, ЕТ 421

70

10

3,0

500

200

50

500

200

50

Наименование параметра

Значение для категорий взрывоопасной среды

Цепь 1

Цепь 2

ИА

IIB

ПС

ПА

IIB

ПС

1 Максимальное входное (Ui) и выходное (U₀)

напряжение, В:

- для ЕТ 7482, ЕТ 7422, ЕТ 482, ЕТ 422

31,5

25,2

- для ЕТ 7431, ЕТ 431

25,2

15,8

- для ЕТ 7424, ЕТ 424

18,9

-

- для ЕТ 7461, ЕТ 461, ЕТ 7491, ЕТ 491

31,5

25,2

2 Максимальный входной (Ii) и выходной (I₀)

ток, мА:

- для ЕТ 7482, ЕТ 7422, ЕТ 482, ЕТ 422

65

1,10

- для ЕТ 7431, ЕТ 431

78

35,00

Наименование параметра

Значение для категорий взрывоопасной среды

Цепь 1

Цепь 2

ПА

IIB

ПС

11А

IIB

ПС

- для ЕТ 7424, ЕТ 424

1

-

- для ЕТ 7461, ЕТ 461, ЕТ 7491, ЕТ 491

65

1,1

3 Максимальная внешняя емкость (Co), мкФ:

- для ЕТ 7482, ЕТ 7422, ЕТ 482, ЕТ 422

0,1

0,03

0,007

1,0

0,10

0,01

- для ЕТ 7431, ЕТ 431

0,2

0,05

0,020

5,0

0,70

0,10

- для ЕТ 7424, ЕТ 424

5,0

0,50

0,10

-

-

-

- для ЕТ 7461, ЕТ 461, ЕТ 7491, ЕТ 491

0,1

0,03

0,007

1,0

0,10

0,01

4 Максимальная внешняя индуктивность (Lo), мГн:

- для ЕТ 7482, ЕТ 7422, ЕТ 482, ЕТ 422

70

10

3,0

500

200

3

- для ЕТ 7431, ЕТ 431

50

10

3,0

40

20

5

- для ЕТ 7424, ЕТ 424

500

200

50,0

-

-

-

- для ЕТ 7461, ЕТ 461, ЕТ 7491, ЕТ 491

70

10

3,0

500

200

3
