Сведения о средстве измерений: 39343-08 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация

Номер по Госреестру СИ: 39343-08
39343-08 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация
(Нет данных)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация (г. Усть-Илимск, Иркутской области) предназначена для измерения активной и реактивной электроэнергии (мощности), выработанной за установленные интервалы времени Усть-Илимской ТЭЦ, а также автоматизированного сбора, обработки, хранения и отображения полученной информации. Выходные данные системы могут быть использованы для коммерческих расчетов с поставщиками и потребителями электроэнергии и оперативного управления потреблением электроэнергией.

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 126877
ID в реестре СИ - 349277
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

нет данных,

Производитель

Изготовитель - ЗАО "Ирмет"
Страна - РОССИЯ
Населенный пункт - г.Иркутск
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1462 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация (Нет данных)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Ирмет"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24722-03	Система автоматизированная коммерческого учета электроэнергии, АСКУЭ ФОРЭМ ОАО "Иркутскэнерго" ЗАО "Ирмет" (РОССИЯ г.Иркутск)		4 года
33399-06	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Иркутскэнерго". Этап IV. Сальдо-перетоки, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)		4 года
36404-07	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Иркутскэнерго" (этап IV-сальдо-перетоки) (в части ПС Быстрая), Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)		4 года
36712-08	Комплекс измерительно-вычислительный, ИВК ГУЭП "Облкоммунэнерго" ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
38839-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) электрокотельных ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
38840-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Иркутская энергосбытовая компания" ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39342-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-11 ОАО "Иркутскэнерго" Этап III. ТЭЦ-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39343-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39344-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Этап-IV-сальдо-перетоки ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39345-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ГЭС ОАО "Иркутскэнерго" Этап II. ГЭС-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39346-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ново-Зиминской ТЭЦ ОАО "Иркутскэнерго" Этап III. ТЭЦ-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39347-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ново-Иркутской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39348-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Иркутской ГЭС ОАО "Иркутскэнерго". Этап II. ГЭС-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
39349-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) участка №1 ТЭЦ-9 ОАО "Иркутскэнерго". Этап III ТЭЦ-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
41121-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) участка теплоисточников и тепловых сетей ТЭЦ-6 (ТЭЦ-7) ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
41122-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Шелеховского участка Ново-Иркутской ТЭЦ (ТЭЦ-5) ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
41123-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-16 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
41124-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-12 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
41716-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Братские электрические сети", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
42732-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ГУЭП "Облкоммунэнерго" Ангарские электрические сети", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
44971-10	Система автоматизированная информационно-измерительная технического учета электроэнергии (АИИС КУЭ) ОАО "АЭХК", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
46030-10	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-10 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
46031-10	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ГУЭП "Облкоммунэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
47140-11	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АЭХК", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
52179-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Братской ГЭС ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
52180-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "РУСАЛ Братский алюминиевый завод", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
54263-13	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО ХК "Якутуголь", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
56000-13	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220/35 кВ "Тайшет-2 (Озерная)" ОАО "Иркутскэнерго" в части подключения ВЛ 500 кВ от ПС "Ангара" до ПС "Тайшет-2 (Озерная)", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
56001-13	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Богучанский алюминиевый завод", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
56443-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ново-Иркутской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58968-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ново-Иркутской ТЭЦ ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58972-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Братской ГЭС ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58973-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ново-Зиминской ТЭЦ ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58974-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-11 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58975-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Иркутской ГЭС ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58976-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-10 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58977-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-9 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58978-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58979-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ГЭС ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58980-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) участка № 1 ТЭЦ-9 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58981-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220/35 кВ "Тайшет-2 (Озерная)" ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58982-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "РУСАЛ Братск" (ОАО "РУСАЛ Братский алюминиевый завод"), Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
58983-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭЦ-6 ОАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ	4 года
60847-15	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Иркутская Энергосбытовая компания" в части сальдо-перетоков электроэнергии, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ МП	4 года
61221-15	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Иркутского авиационного завода - филиала ОАО "НПК "Иркут", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ МП	4 года
64329-16	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ПАО "Иркутскэнерго", Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ МП	4 года
66676-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Иркутская Энергосбытовая компания" в части сальдо-перетоков электроэнергии, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ МП	4 года
66719-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Иркутскэнерго" Ново-Зиминская ТЭЦ, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ МП	4 года
66720-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Иркутскэнерго" Иркутская ТЭЦ-10, Нет данных ЗАО "Ирмет" (РОССИЯ г.Иркутск)	ОТ МП	4 года

OW_2 Дерево связей: владельцы СИ и поверители (за последние пол года)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.

Стоимость 200 руб. или по подписке

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация (Нет данных)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478)	РСТ	нет данных	1		0	0	0	0	0	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго". Этап III. ТЭЦ-генерация (Нет данных)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации на Систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация.

Сведения о методиках измерений

Нормативные и технические документы

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ Р 52425-2005 «Счетчики электрической реактивной энергии переменного тока электронные. Общие технические условия».

ГОСТ Р 52323-2005 Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ГОСТ 34.601-90. «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания».

Техническая документация на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация.

2) В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;
3) Нормальные условия:

- параметры сети: напряжение (0,98-4,02)Uhom; ток (1+1,2)Ihom, costjP = 0,9 инд;
- температура окружающей среды (20±5)°С;

Поверка

Поверка проводится в соответствии с документом «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация. Методика поверки» МП 0142008, утвержденной ВСФ ФГУП «ВНИИФТРИ» в ноябре 2008 г.

Перечень основных средств поверки:

- средства поверки измерительных трансформаторов напряжения по ГОСТ 8.216-88;
- средства поверки измерительных трансформаторов тока по ГОСТ 8.217-2003;
- средства поверки счетчиков электрической энергии в соответствии с документом: «Счетчики электрической энергии трехфазные многофункциональные типа АЛЬФА. Методика поверки» ГЦИ СИ «ВНИИМ им. Д.И. Менделеева», 2004 г.;
- средства поверки комплексов аппаратно-программных средств на основе УСПД серии RTU-300 в соответствии с документом: «Комплексы аппаратно-программных средств для учета электроэнергии на основе УСПД серии RTU-300. Методика поверки», ДНЯМ 466453.005 ФГУП ВНИИМС, 2003 г.;

-средства измерений в соответствии с утвержденным документом «Методика выполнения измерений электрической энергии и мощности АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация» ФР_______________________;

- переносной инженерный пульт - ноутбук с ПО и оптический преобразователь для работы со счетчиками системы;
- Радиочасы МИР РЧ-01 (приемник, принимающий сигналы службы точного времени) (ГР № 27008-04);
- ПО «Альфа-Смарт» для настройки КАПС на основе УСПД RTU-325, ПО «ALPHAPLUS W» для конфигурации и опроса счетчиков и ПО AC LapTop - для ноутбука.

Межповерочный интервал - 4 года.

Заключение

Тип Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация (единичное изделие) утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен в эксплуатации.

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

- выполнение измерений 30-минутных приращений активной и реактивной электроэнергии (мощности);
- периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передачу в заинтересованные организации результатов измерений;
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны серверов организаций-участников оптового рынка электроэнергии к измерительно-вычислительному комплексу (далее - ИВК), устройству сбора и передачи данных (далее - УСПД);
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровнях (установка аппаратных ключей, паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- ведение системы единого времени (СОЕВ) в АИИС КУЭ (коррекция времени).

АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация включает в себя следующие уровни:

1- й уровень: измерительно-информационные комплексы (ИИК), включающие трансформаторы тока (ТТ) класса точности 0,2; 0,5 по ГОСТ 7746, трансформаторы напряжения (TH) класса точности 0,5 по ГОСТ 1983, счётчики активной и реактивной электроэнергии серии Альфа класса точности 0,2S; 0,5S по ГОСТ Р52323-2005 для активной электроэнергии и 0,5; 1,0 по ГОСТ Р 52425-2005 для реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных, размещенные на объектах и подстанциях (56 точек измерения).
2- й уровень: информационно-вычислительный комплекс электроустановки (ИВКЭ) на базе комплекса аппаратно-программных средств (КАПС) на основе устройства сбора и передачи данных (УСПД) RTU-325, включающий технические средства приема-передачи данных, технические средства для разграничения доступа к информации.
3- й уровень: измерительно-вычислительный комплекс (ИВК) располагается в центре сбора информации (ЦСИ) ОАО «Иркутскэнерго», включающий каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, систему обеспечения единого времени (СОЕВ), функционирующую на всех уровнях иерархии, на базе устройства синхронизации системного времени (УССВ), автоматизированное рабочее место персонала (АРМ) и программное обеспечение.

Принцип действия АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация: первичные токи и напряжения в контролируемой линии передачи преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной и полной мощности без учета коэффициентов трансформации, которые усредняются за период 0,02с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней мощности, вычисляется для интервалов времени 30 мин. Средние значения активной (реактивной) электрических мощностей вычисляются как средние значения данных мощностей при усреднении за 30 мин.

Цифровой сигнал с выходов счетчиков на Усть-Илимской ТЭЦ и присоединениях при помощи технических средств приёма-передачи данных поступает на входы УСПД, где осуществляется хранение, накопление и передача результатов измерений в ИВК ОАО «Иркутскэнерго» (сервер БД). Вычисление величин энергопотребления и мощности с учетом коэффициентов трансформации трансформаторов тока и напряжения производится с помощью программного обеспечения в УСПД.

Сопряжение электросчетчиков и УСПД с корпоративной информационно-вычислительной сетью (КИВС) ОАО «Иркутскэнерго» осуществляется посредством Switch-коммутаторов, образуя основной канал передачи данных. Резервный канал образован при помощи GSM-модема подключенного к УСПД.

С УСПД измерительные сигналы в цифровой форме поступают на сервер БД (ИВК) ОАО «Иркутскэнерго», где проводится контроль её достоверности. Сигналы содержат информацию о результатах измерений 30-минутных приращений активной и реактивной электроэнергии, состоянии средств и объектов измерений (журналы событий УСПД и счетчиков электроэнергии) Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Временная задержка поступления информации не более 30 мин. По запросу возможно получение всей информации, хранящейся в базе данных АИИС. Управление сбором данных осуществляется при помощи программного обеспечения «Альфа ЦЕНТР», которое функционирует на сервере ИВК.

В случае аварийного отсутствия связи (физического разрыва или неисправности оборудования связи) между электросчетчиками и УСПД предусмотрен сбор информации непосредственно с электросчетчика, при помощи переносного инженерного пульта, с последующей выгрузкой собранной информации в базу данных ИВК ОАО «Иркутскэнерго», при этом возможна синхронизация времени электросчетчика со временем предварительно синхронизованного инженерного пульта.

На верхнем уровне системы (ИВК) выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии (мощности) с учетом коэффициентов трансформации ТТ и TH, расчет потерь электроэнергии, а также хранение и отображение информации. Для контроля и мониторинга работы системы по присоединениям Усть-Илимской ТЭЦ ОАО «Иркутскэнерго» предусмотрены автоматизированные рабочие места (персональный компьютер с принтером). По запросу измерительная информация поступает на АРМы, где предусмотрены автоматизированный и оперативный режимы работы и выполняется предусмотренная программным обеспечением обработка измерительной информации, ее формирование, оформление справочных и отчетных документов. Отчетные документы, содержащие информацию о результатах 30-минутных приращениях активной и реактивной электроэнергии и о состоянии средств и объектов измерений, передаются в вышестоящие организации и смежным энергосистемам по основному и резервному каналам связи.

АИИС оснащена системой обеспечения единого времени (СОЕВ) на основе устройства синхронизации системного времени (GPS-приемника сигналов точного времени), которое автоматически корректирует время ИВК. СОЕВ выполняет функцию синхронизации хода внутренних часов элементов системы на всех уровнях АИИС КУЭ с обеспечением перехода на "Зимнее" и "Летнее" время. Данная функция является централизованной. Корректировка времени на уровнях ИВК, ИВКЭ, ИИК осуществляется последовательно, начиная с верхних уровней. На уровне ИВК ОАО «Иркутскэнерго» установлено УССВ на базе GPS-приёмника. Настройка системного времени сервера БД ИВК ОАО «Иркутскэнерго» выполняется непосредственно от GPS-приёмника с помощью программного обеспечения AC Time, входящего в его комплект поставки, и синхронизирует время при расхождении более, чем на ±1с, сличение ежесекундное, погрешность синхронизации не более 0,1с. Корректировка хода внутренних часов УСПД (ИВКЭ) осуществляется при необходимости во время сеанса связи с ИВК, коррекция времени происходит в случае расхождения времени более чем на ±2с. Синхронизация времени в УСПД является функцией программного модуля - компонента внутреннего ПО УСПД. Ход внутренних часов счетчиков электрической энергии (уровень ИИК) синхронизируется со временем в УСПД (ИВКЭ) не реже, чем раз в 30 минут. Коррекция выполняется принудительно со стороны УСПД при расхождении ±2 с, и реализуется программным модулем заводского ПО в счетчике. Возможна синхронизация времени счетчиков непосредственно от сервера ИВК ОАО «Иркутскэнерго». Все действия по синхронизации хода внутренних часов отображаются и записываются в журнал событий на каждом из вышеперечисленных уровней. Погрешность системного времени не превышает ±5 с.

Комплектность АИИС КУЭ определена в проектной документации на систему и приведена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация

№	Наименование	№Госреестра СИ РФ	Примечание
Основные технические компоненты
1	Технические	средства учета электроэнергии и мощности
1.1	Измерительные трансформаторы тока
1.1.1	ТШВ-15Б	ГР №5719-03	КТ 0,5 (21 шт.)
1.1.2	ТШВ-15Б	ГР №5719-03	КТ 0,2 (3 шт.)
1.1.3	ТШЛ-20-1	ГР №21255-08	КТ 0,5 (6 шт.)

№	Наименование	№Госреестра СИ РФ	Примечание
1.1.4	ТВ-110	ГР № 29255-07	КТ 0,5 (12 шт.)
1.1.5	ТВЛМ-10	ГР№ 1856-63	КТ 0,5 (52 шт.)
1.1.6	ТОЛ-10	ГР № 7069-07	КТ 0,5 (14 шт.)
1.1.7	ТЛК-10-5	ГР №9143-06	КТ 0,5 (4 шт.)
1.1.8	Т1ПЛ-10	ГР № 3972-03	КТ 0,5 (6 шт.)
1.2	Измерительные трансформаторы напряжения
1.2.1	ЗНОМ-15-63	ГР№ 1593-05	КТ 0,5 (24 шт.)
1.2.2	НКФ-110	ГР № 26452-06	КТ 0,5 (12 шт.)
1.2.3	НТМИ-10-66	ГР№ 831-69	КТ 0,5(105 шт.)
1.2.4	НТМИ-6-66	ГР №2611-70	КТ 1,0 (3 шт.)
1.2.5	ЗхЗНОЛП.Об	ГР №23544-07	КТ 0,5 (18 шт.)
1.2.6	знол-ю	ГР № 33044-06	КТ 1,0(4 шт.)
1.3	Счетчики электроэнергии трехфазные многофункциональные серии АЛЬФА
1.3.1	A1R-4-AL-C29-T+	ГР№ 14555-02	КТ 0,2S (А) по ГОСТ Р52323-2005 и 0,5 (R) по ГОСТ Р 52425-2005(6 шт.)
1.3.2	A2R-4-AL-C29-T+	ГР № 27428-04	КТ 0,5 (А) по ГОСТ Р52323-2005 и 1,0 (R) по ГОСТ Р 52425-2005 (4 шт.)
1.3.3	A2R-4-AL-C25-T+	ГР № 27428-04	КТ 0,5 (А) по ГОСТ Р52323-2005 и 1,0 (R) по ГОСТ Р 52425-2005(19 шт.)
1.3.4	A2R-3-AL-C25-T+	ГР № 27428-04	КТ 0,5 (А) по ГОСТ Р52323-2005 и 1,0 (R) по ГОСТ Р 52425-2005(25 шт.)
1.4	Комплекс аппаратно-программных средств
1.4.1	RTU-325-E1 -512-M3-B4-G	ГР№ 19495-03	сбор измерительной информации от счетчиков (1 шт.)
Вспомогательные технические компоненты
2	Средства вычислительной техники и связи
2.1	Модем ZyXEL U336 Е+	-	1 шт.
2.2	Преобразователь RS-232/RS-485	-	56 шт.
2.3	Разветвитель интерфейса RS-485	-	56 шт.
2.5	АРМ в составе: системный блок Compaq dc7100	-	2 шт.
2.6	Расширяемый коммутатор Ethernet (Switch Cisco 12 port 10/100 Catalyst Switch Standart Image only WS-c2950-12)	-	1 шт.
Программные компоненты
3	Программное обеспечение, установленное на компьютере типа IBM PC	ГР №20481-00	ПО Microsoft Windows 2000 Pro ПО «Альфа-Центр» ПО «Альфа-Смарт» для настройки КАПС на основе УСПД RTU 325 ПО «ALPHAPLUS_W» для конфигурации и опроса счетчиков ПО AC LapTop - для ноутбука
Эксплуатационная документация

№	Наименование	№Госреестра СИ РФ	Примечание
4.1	Руководство пользователя АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация	-	1 экз.
4.2	Паспорт-формуляр АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация	-	1 экз.
4.3	Технологическая инструкция АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация	-	1 экз.
4.4	Инструкция по формированию и ведению базы данных АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация	-	1 экз.
4.5	Инструкция по эксплуатации АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация	-	1 экз.
4.6	Методика поверки АИИС КУЭ Усть-Илимской ТЭЦ ОАО «Иркутскэнерго». Этап III. ТЭЦ-генерация	-	1 экз.
4.7	Техническая документация на комплектующие изделия	-	1 комплект

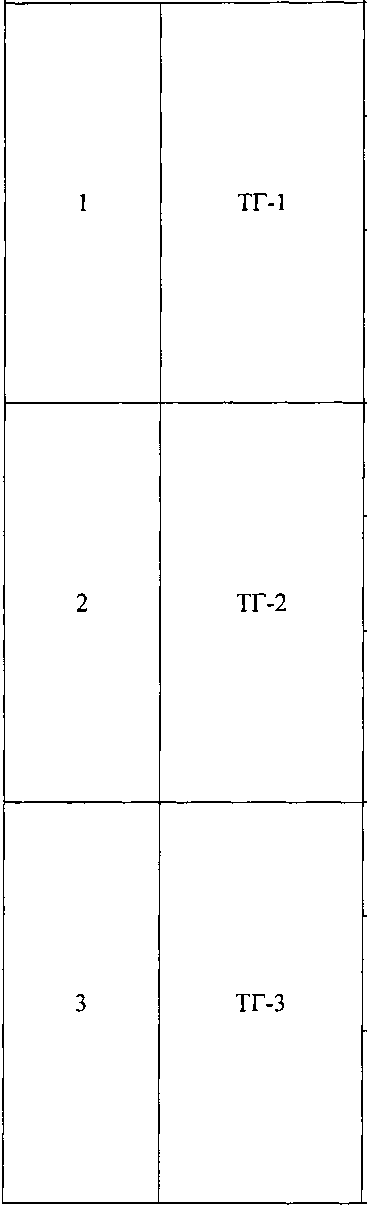

Перечень и характеристики измерительно-информационных комплексов, входящих в состав АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования ввода, типов, заводских номеров и классов точности средств измерений, входящих в состав ИИК, представлены в таблице 1.

1-ИН'

ИИК		Средство измерений
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип

комплексов (ИИК)

Наименование измеряемой величины

Усть-Илимская ТЭЦ

УСПД

RTU-325-E1 -512-M3-B8-G Зав. №1224 ГР № 19495-03

Энергия активная, энергия реактивная, календарное время, интегрированная активная и реактивная мощность

ТТ

КТ 0,5 К_тт=6000/5 ГР №5719-03 Поверка 2005 TH

КТ 0,5

К_тн= 10000/100 ГР№ 1593-05 Поверка 2005

Счетчик

КТ 0,2S (А) 0,5 (R) К_Сч⁼1

ГР№ 14555-02

Поверка 2005

ТТ

КТ 0,2 Ктг=8000/5 ГР №5719-03 Поверка 2006 TH

КТ 0,5

К_тн= 10000/100 ГР№ 1593-05 Поверка 2005

Счетчик

КТ 0.2S (А) 0,5 (R) Ксч⁼1

ГР№ 14555-02

Поверка 2005

ТТ

КТ 0,5 К_тт=8000/5 ГР №5719-03 Поверка 2005 TH

КТ 0,5

К_тн= 10000/100 ГР№ 1593-05 Поверка 2005

Счетчик

КТ 0,2S (А) 0,5 (R) К_Сч⁼1

ГР№ 14555-02

Поверка 2005

ТШВ-15Б

Зав.№ 417 (фаза А)

Зав.№ 469 (фаза В)

Зав.№ 418 (фаза С)

ЗНОМ-15-63

Зав.№44752 (фаза А)

Зав.№44749 (фаза В)

Зав.№44751 (фаза С)

A1R-4-AL-C29-T+ Зав.№ 1119969;

Ток первичный, 1|

Напряжение первичное,U,

Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

ТШВ-15Б

Зав.№ 444 (фаза А)

Зав.№ 759 (фаза В)

Зав.№ 751 (фаза С)

ЗНОМ-15-63 Зав.№ 9 (фаза А) Зав.№ 13 (фаза В) Зав.№ 11 (фаза С)

A1R-4-AL-C29-T+ Зав.№ 1119971;

Ток первичный, 1>

Напряжение первичное,Ui

ТШВ-15Б

Зав.№ 289 (фаза А)

Зав.№ 234 (фаза В)

Зав.№ 232 (фаза С)

3HOM-15-63

Зав.№ 83 (фаза А)

Зав.№ 88 (фаза В)

Зав.№ 90 (фаза С)

A1R-4-AL-C29-T+ Зав.№ 1119974;

Ток первичный, I,

Напряжение первичное,th

иик		Средство измерений		Ктг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип	Ктг'Ктн	Наименование измеряемой величины
4	ТГ-4	тт КТ 0,5 Ктт=6000/5 ГР №21255-08 Поверка 2005	ТШ Л-20-1 Зав.№ 1656 (фаза А) Зав.№ 1666 (фаза В) Зав.№ 1662 (фаза С)	120000 . ...	Ток первичный, Г
		TH КТ 0,5 К_тн= 10000/100 ГР№ 1593-05 Поверка 2005	ЗНОМ-15-63 Зав.№ 16 (фаза А) Зав.№ 14 (фаза В) Зав.№ 10 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,2S (А) 0,5 (R) К_сч⁼1 ГР№ 14555-02 Поверка 2005	A1R-4-AL-C29-T+ Зав.№ 1119973;		Ток вторичный, 1₂Напряжение вторичное,U; Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
5	ТГ-5	ТТ КТ 0,5 К_тт=8000/5 ГР №5719-03 Поверка 2005	ТШВ-15Б Зав.№ 200 (фаза А) Зав.№ 231 (фаза В) Зав.№ 249 (фаза С)	160000	Ток первичный, Г
		TH КТ 0,5 К_тн= 10000/100 ГР№ 1593-05 Поверка 2005	ЗНОМ-15-63 Зав.№ 25 (фаза А) Зав.№ 27 (фаза В) Зав.№ 57 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,2S (А) 0,5 (R) К_сч = 1 ГР№ 14555-02 Поверка 2005	A1R-4-AL-C29-T+ Зав.№ 1119972;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
6	ТГ-6	ТТ КТ 0,5 К_тт= 10000/5 ГР №21255-08 Поверка 2005	ТШЛ-20-1 Зав.№ 428 (фаза А) Зав.№ 420 (фаза В) Зав.№ 386 (фаза С)	315000	Ток первичный, I,
		TH КТ 0,5 К_тн= 15750/100 ГР№ 1593-05 Поверка 2005	ЗНОМ-15-63 Зав.№57755 (фаза А) Зав.№57756 (фаза В) Зав.№58700 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,2S (А) 0,5 (R) К_сч=1 ГР№ 14555-02 Поверка 2005	A1R-4-AL-C29-T+ Зав.№ 1119970;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
7	Л-1	ТТ КТ 0,5 К_тт= 1000/5 ГР № 29255-07 Поверка 09.07.05	ТВ-110 Зав. № 767 (фаза А) Зав. № 1023 (фаза В) Зав. № 725 (фаза С)	220000	Ток первичный, 1\|

инк		Средство измерений		Ктг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип
		TH КТ 0,5 К_тн= 110000/100 ГР № 26452-06 Поверка16.08.05г.	НКФ-110 Зав.№41175 (фаза А) Зав.№ 41278 (фаза В) Зав.№ 41262 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C29-T+ Зав.№ 01009618;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
8	Л-2	ТТ КТ 0,5 К_тт= 1000/5 ГР № 29255-07 Поверка 09.07.05;	ТВ-110 Зав. № 1036 (фаза А) Зав. № 777 (фаза В) Зав. № 998 (фаза С)	220000	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 110000/100 ГР № 26452-06 Поверка16.08.05г.	НКФ-110 Зав.№ 41285 (фаза А) Зав.№ 41315 (фаза В) Зав.№ 41267 (фаза С)		Напряжение первичное,U,
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C29-T+ Зав.№ 01229519;		Ток вторичный, 1₂Напряжение вторичное,U₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
9	Л-3	ТТ КТ 0,5 К_тт= 1000/5 ГР №29255-07 Поверка 09.07.05;	ТВ-110 Зав. № 717 (фаза А) Зав. № 1015 (фаза В) Зав. № 965 (фаза С)	220000	Ток первичный, Ь
		TH КТ 0,5 К_тн= 110000/100 ГР № 26452-06 Поверка16.08.05г	НКФ-110 Зав.№ 41269 (фаза А) Зав.№ 41288 (фаза В) Зав.№ 41286 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) Ксч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C29-T+ Зав.№ 01279321;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
10	Л-4	ТТ КТ 0,5 К_тт= 1000/5 ГР №29255-07 Поверка 09.07.05	ТВ-110 Зав. № 4А05 (фаза А) Зав. № 4В05 (фаза В) Зав. № 4С05 (фаза С)	220000	Ток первичный, h
		TH КТ 0,5 К_тн= 110000/100 ГР № 26452-06 Поверка! 6.08.05г	НКФ-110 Зав. №41283 (фазаА) Зав. №41298 (фаза В) Зав. №41289 (фазаС)		Напряжение первичное,Ui

иик		Средство измерений		Ктг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип		Наименование измеряемой величины
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C29-T+ Зав.№ 01279222;		Ток вторичный, 1₂Напряжение вторичное,U₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
11	ШП-1	тт КТ 0,5 К_тт= 8000/5 ГР№ 5719-03 Поверка 08.07.05	ТШВ-15Б Зав. № 616 (фаза А) Зав. № 618 (фаза В) Зав. № 734 (фаза С)	О О о о 4D	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР№ 1593-05 Поверка08.07.05г.	ЗНОМ-15-63 Зав. № 00036 (фазаА) Зав. № 00027 (фаза В) Зав. № 44754 (фазаС)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1120788;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
12	ШП-2	ТТ КТ 0,5 К_тт= 8000/5 ГР№ 5719-03 Поверка 08.07.05	ТШВ-15Б Зав. № 736 (фаза А) Зав. № 595 (фаза С)	О о о о ЧО	Ток первичный, Г
		TH КТ 0,5 К_тн= 10000/100 ГР№ 1593-05 Поверка 08.07.05г.	3HOM-15-63 Зав. № 44743 (фазаА) Зав. № 44764 (фазаВ) Зав. № 44748 (фаза С		Напряжение первичное,Ui
		Счетчик КТ 0,5 S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1120733;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
13	ШП-3	ТТ КТ 0,5 К_тт= 8000/5 ГР№ 5719-03 Поверка 11.07.05	ТШВ-15Б Зав. № 619 (фаза А) Зав. № 642 (фаза В) Зав. № 665 (фаза С)	о о о о ЧО	Ток первичный, Б
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 12.07.05 г.	НТМИ-10-66 Зав. № 8364 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5 S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1120721;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

иик		Средство измерений		Ктг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип	Ктг'Ктн	Наименование измеряемой величины
14	ШП-4	тт КТ 0,5 Ктт= 8000/5 ГР№ 5719-03 Поверка 11.07.05;	ТШВ-15Б Зав. № 278 (фаза А) Зав. № 250 (фаза В) Зав. № 248 (фаза С)	160000	Ток первичный, I,
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 12.07.05г.	НТМИ-10-66 Зав. № 7485 (фаза А)		Напряжение первичное,(Л
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1120711;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
15	яч. 109 РП-32-1	ТТ КТ 0,5 К_тт= 300/5 ГР№ 1856-63 Поверка09.07.05;	ТВЛМ-10 Зав.№ 83214 (фаза А) Зав.№ 15853 (фаза С)	8000	Ток первичный, 1\|
		TH КТ 0,5 Ктн= юооо/юо ГР №831-69 Поверка 08.07.05г.	НТМИ-10-66 Зав. № 1750 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч=1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120413;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
16	яч. 110КТП-0	ТТ КТ 0,5 Ктг= 100/5 ГР№ 1856-63 Поверка09.07.05;	ТВЛМ-10 Зав.№ 15276 (фаза А) Зав.№ 15356 (фаза С)	2000	Ток первичный, Ii
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка08.07.05г	НТМИ-10-66 Зав. № 1750 (фаза А)		Напряжение первичное, 1Л
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч=1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120889;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
17	яч. ИЗ КТП-82	ТТ КТ 0,5 К_гг= 300/5 ГР№ 1856-63 Поверка 09.07.05	ТВЛМ-10 Зав.№ 83282 (фаза А) Зав.№ 83295 (фаза С)	0009	Ток первичный, I,

иик		Средство измерений		Кгт'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка08.07.05г	НТМИ-10-66 Зав. № 1750 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч =1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120888;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
18	яч. 114 нет	ТТ КТ 0,5 К_тт=1500/5 ГР № 7069-07 Поверка 2005	ТОЛ-10 Зав.№ 13237 (фаза А) Зав.№ 11068 (фаза В) Зав.№ 12816 (фазаС)	18000 1	Ток первичный, I,
		TH КТ 1,0 К_тн=6000/100 ГР №26 И-70 Поверка 2005	НТМИ-6-66 Зав.№ 3805 (фаза А) Зав.№ 3805 (фаза В) Зав.№ 3805 (фаза С)		Напряжение первичное,U\|
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120106;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
19	яч. 123 ТП-103	ТТ КТ 0,5 Ктг= 150/5 ГР№ 1856-63 Поверка 09.07.05	ТВЛМ-10 Зав. № 9958 (фаза А) Зав. № 7407 (фаза С)	3000	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка08.07.05г	НТМИ-10-66 Зав. № 1786 (фаза А)		Напряжение первичное,U,
		Счетчик КТ 0,5 S (А) 1,0 (R) К_Сч=1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120833;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
20	яч. 124 РП-18	ТТ КТ 0,5 Ктт= 1500/5 ГР№ 1856-63 Поверка 09.07.05	ТВЛМ-10 Зав.№ 40811 (фаза А) Зав.№ 40821 (фаза С)	30000	Ток первичный, 1>
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка08.07.05г	НТМИ-10-66 Зав. № 1786 (фаза А)		Напряжение первичное,Ui

иик		Средство измерений		Ктг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип		Наименование измеряемой величины
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120821;		Ток вторичный, I; Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
21	яч. 125 РП-17	ТТ КТ 0,5 К_тт= 600/5 ГР№ 1856-63 Поверка 09.07.05;	ТВЛМ-10 Зав.№ 12155 (фаза А) Зав.№ 82427 (фаза С)	12000	Ток первичный, 1\|
		TH КТ 0,5 K_m= 10000/100 ГР №831-69 Поверка08.07.05г	НТМИ-10-66 Зав. № 1786 (фаза А		Напряжение первичное,Ut
		Счетчик KT0,5S(A) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120811;		Ток вторичный, Ь Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
22	яч. 210ТП-6	ТТ КТ 0,5 К_тт= 150/5 ГР№ 1856-63 Поверка12.07.05г	ТВЛМ-10 Зав.№ 7723 (фаза А) Зав.№ 4262 (фаза С)	3000	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 1753 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_СЧ⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120813;		Ток вторичный, Ь Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
23	яч. 213 КТП-82	ТТ КТ 0,5 К_тт= 300/5 ГР №9143-06 Поверка12.07.05г	ТЛК-10-5 Зав.№ 10596 (фаза А) Зав.№ 10601 (фаза С)	0009	Ток первичный, It
		TH КТ 0,5 Ктн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 1753 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч=1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120999;		Ток вторичный, 1₂Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

иик		Средство измерений		Куг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип	Куг'Ктн	Наименование измеряемой величины
24	яч. 214НПК	ТТ КТ 0,5 К_тт= 150/5 ГР № 1856-63 Поверка12.07.05г	ТВЛМ-10 Зав.№ 4725 (фаза А) Зав.№ 4722 (фаза С)	3000	Ток первичный, I,
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав. № 1753 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120988;		Ток вторичный, 1₂Напряжение вторичное,U₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
25	яч.215РП-23	ТТ КТ 0,5 К_тт= 150/5 ГР№ 1856-63 Поверка12.07.05г	ТВЛМ-10 Зав. № 8313 (фаза А) Зав. № 1072 (фаза С)	3000	Ток первичный, Г
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 1753 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч=1 ГР№ 27428-04; Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120933		Ток вторичный, 1₂Напряжение вторичное,U₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
26	яч. 223 РП-32-4	ТТ КТ 0,5 К_тт= 600/5 ГР№ 1856-63 Поверка12.07.05г	ТВЛМ-10 Зав.№ 71335 (фаза А) Зав.№ 12007 (фаза С)	12000	Ток первичный, Г
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 1761 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) Кеч =1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120921;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
27	яч.224 ЦТР Ввод №2	ТТ КТ 0,5 Ктг= 300/5 ГР№ 1856-63 Поверка! 2.07.05т	ТВЛМ-10 Зав.№ 71577 (фаза А) Зав.№ 71502 (фаза С)	0009	Ток первичный, h

иик		Средство измерений		КугКтн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 1761 (фаза А)		Напряжение первичное,Ui
		Счетчик KT0,5S(A) 1,0 (R) К_сч=1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120911;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
28	яч. 225 КТП-98	ТТ КТ 0,5 Ктт= 150/5 ГР№ 1856-63 Поверка12.07.05г	ТВЛМ-10 Зав.№ 74042 (фаза А) Зав.№ 74082 (фаза С)	3000	Ток первичный, К
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05т	НТМИ-10-66 Зав. № 1761 (фаза А)		Напряжение первичное,^
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120913;		Ток вторичный, Ij Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
29	яч. ЗЮКТП-0	ТТ КТ 0,5 К_тт= 100/5 ГР№ 1856-63 Поверка12.07.05т	ТВЛМ-10 Зав.№ 15792 (фаза А) Зав.№ 04675 (фаза С)	2000	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05т	НТМИ-10-66 Зав. № 6482 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120499;		Ток вторичный, 1₂Напряжение вторичное,Т1₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
30	яч. 313РП-18	ТТ КТ 0,5 К_тт= 1500/5 ГР№ 1856-63 Поверка12.07.05т	ТВЛМ-10 Зав.№ 40827 (фаза А) Зав.№ 34710 (фаза С)	30000	Ток первичный, К
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка! 2.07.05 т	НТМИ-10-66 Зав. № 6482 (фаза А)		Напряжение первичное,Ui

иик		Средство измерений		Ктг’Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип		Наименование измеряемой величины
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120488;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
31	яч. 314 нет	ТТ КТ 0,5 К_тт=300/5 ГР№ 1856-63 Поверка 2005.	ТВЛМ-10 Зав.№ 83282 (фаза А) Зав.№ 83295 (фаза С)	0009	Ток первичный, Г
		TH КТ 0,5 К_тн=10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 1750 (фаза А) Зав.№ 1750 (фаза В) Зав.№ 1750 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120109;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
32	яч. 323 РП-17	ТТ КТ 0,5 К_тт=600/5 ГР№ 1856-63 Поверка12.07.05	ТВЛМ-10 Зав.№ 79406 (фаза А) Зав.№ 12173 (фаза С)	12000	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 6737 (фаза А		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) Ксч⁼1 ГР№ 27428-04; Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120433		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
33	яч. 324 НПК	ТТ КТ 0,5 К_1Т= 150/5 ГР №9143-06 Поверка 2006	ТЛК-10-5 Зав.№ 09311 (фаза А) Зав.№ 06392 (фаза С)	3000	Ток первичный, I,
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05г	НТМИ-10-66 Зав. № 6737 (фаза А)		Напряжение первичное,U,
		Счетчик КТ 0,5 S (А) 1,0 (R) К_Сч⁼1 ГР№ 27428-04; Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120421		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

иик		Средство измерений		Ктт'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип	Ктт'Ктн	Наименование измеряемой величины
34	яч. 325 РП-105	тт КТ 0,5 К_тт= 150/5 ГР № 1856-63 Поверка12.07.05г	ТВЛМ-10 Зав. № 1845 (фаза А) Зав. № 1884 (фаза С)	3000	Ток первичный, 1,
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05	НТМИ-10-66 Зав. № 6737 (фаза А)		Напряжение первичное,U,
		Счетчик КТ 0,5S(A) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120411;		Ток вторичный, 1₂Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
35	яч.413ТП6 УСТ	ТТ КТ 0,5 Ктт= 300/5 ГР№ 1856-63 Поверка! 2.07.05	ТВЛМ-10 Зав.№ 71104 (фаза А) Зав.№ 71359 (фаза С)	0009	Ток первичный, 1,
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка12.07.05	НТМИ-10-66 Зав. № 7415 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S(A) 1,0 (R) К_Сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120413;		Ток вторичный, 1₂Напряжение вторичное,U₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
36	яч.414 ЦТР Ввод №1	ТТ КТ 0,5 Ктг=150/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 7723 (фаза А) Зав.№ 4262 (фаза С)	3000	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 1753 (фаза А) Зав.№ 1753 (фаза В) Зав.№ 1753 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1122475;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
37	яч. 415РП-23	ТТ КТ 0,5 К 200/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав. № 9738 (фаза А) Зав. № 9733 (фаза С)	4000	Ток первичный, 1\|

иик		Средство измерений		Ктг'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 12.07.05	НТМИ-10-66 Зав. № 7415 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч ⁼ 1 ГР№ 27428-04; Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120440		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
38	яч. 423 КТП-98	ТТ КТ 0,5 К_тт= 1000/5 ГР№ 1856-63 Поверка12.07.05	ТВЛМ-10 Зав. № 9558 (фаза А) Зав. № 9842 (фаза С)	1 20000	Ток первичный, 1\|
		TH КТ 0,5 Ктн= 10000/100 ГР №831-69 Поверка! 2.07.05	НТМИ-10-66 Зав. № 3283 (фаза А)		Напряжение первичное,111
		Счетчик КТ 0,5S(A) 1,0 (R) К_сч⁼1 ГР№ 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120441;		Ток вторичный, 1₂Напряжение вторичное,и₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
39	яч. 424 РП-32-3	ТТ КТ 0,5 К_тт= 600/5 ГР№ 1856-63 Поверка12.07.05	ТВЛМ-10 Зав.№ 32722 (фаза А) Зав.№ 32741 (фаза С)	12000	Ток первичный, I,
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка! 2.07.05	НТМИ-10-66 Зав. № 3283 (фаза А)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1120442;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
40	яч. 425 РП-32-2	ТТ КТ 0,5 К_тт= 300/5 ГР№ 1856-63 Поверка12.07.05	ТВЛМ-10 Зав. №71227 (фаза А) Зав. №71341 (фаза С)	0009	Ток первичный, Ii
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка! 2.07.05	НТМИ-10-66 Зав. № 3283 (фаза А)		Напряжение первичное,Ui

иик		Средство измерений		Ктт‘Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип		Наименование измеряемой величины
		Счетчик КТ 0,5 S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-3-AL-C25-T+ Зав.№ 1121788;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
41	ТСР-1 1Р	ТТ КТ 0,5 К_тт=600/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 71577 (фаза А) Зав.№ 71502 (фазаС)	О о о СЧ	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР № 23544-07 Поверка 2008	ЗхЗНОЛП.Об Зав.№ 1761 (фаза А) Зав.№ 1761 (фаза В) Зав.№ 1761 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5 S (А) 1,0 (R) К_сч=1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122463;		Ток вторичный, Ь Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
42	TCP-1 2Р	ТТ КТ 0,5 К_тт=150/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№74042 (фаза А) Зав.№74082 (фаза С)	О о о СП	Ток первичный, Г
		TH КТ 0,5 К_тн=10000/100 ГР № 23544-07 Поверка 2008	ЗхЗНОЛП.Об Зав.№ 1761 (фаза А) Зав.№ 1761 (фаза В) Зав.№ 1761 (фазаС)		Напряжение первичное,U,
		Счетчик КТ 0,5 S (А) 1,0 (R) К_сч=1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122477;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
43	TCP-2 ЗР	ТТ КТ 0,5 Ктт=100/5 ГР № 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 15792 (фаза А) Зав.№ 04675 (фазаС)	о о о сч	Ток первичный, 1\|
		TH КТ 0,5 К_тн= 10000/100 ГР № 23544-07 Поверка 2008	ЗхЗНОЛП.Об Зав.№ 6482 (фаза А) Зав.№ 6482 (фаза В) Зав.№ 6482 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч=1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1119967;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

иик		Средство измерений		Ктг’Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип	Ктг’Ктн	Наименование измеряемой величины
44	TCP-2 4Р	тт КТ 0,5 К_тт= 1500/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.Кв 40827 (фаза А) Зав.Кв 34710 (фазаС)	30000	Ток первичный, h
		TH КТ 0,5 Ктн= 10000/100 ГР № 23544-07 Поверка 2008	ЗхЗНОЛП.Об Зав.Кв 6482 (фаза А) Зав.Кв 6482 (фаза В) Зав.Кв 6482 (фаза С)		Напряжение первичное,U,
		Счетчик КТ 0,5S (А) 1,0 (R) Кеч ⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.Кв 1119968;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
45	TCP-3 5Р	ТТ КТ 0,5 Ктт=300/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.Кв 71557 (фаза А) Зав.Кв 71501 (фазаС)	0009	Ток первичный, Ii
		TH КТ 0,5 К_тн=10000/100 ГР № 23544-07 Поверка 2008	ЗхЗНОЛП.Об Зав.Кв 6482 (фаза А) Зав.Кв 6482 (фаза В) Зав.Кв 6482 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.Ка 1122473;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
46	TCP-3 6Р	ТТ КТ 0,5 Ктт=600/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.Кв 79406 (фаза А) Зав.Кв 12173 (фазаС)	12000	Ток первичный, 1<
		TH КТ 0,5 К_тн=10000/100 ГР Кв 23544-07 Поверка 2006	ЗхЗНОЛП.Об Зав.Кв 6737 (фаза А) Зав.Кв 6737 (фаза В) Зав.Кв 6737 (фаза С)		Напряжение первичное, 1Л
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.Кв 1122480;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
47	TCP-4 7Р	ТТ КТ 0,5 Ктт=150/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 48649 (фаза А) Зав.Кв 48888 (фазаС)	3000	Ток первичный, 1\|

иик		Средство измерений		КтгКтн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип
		TH КТ 0,5 к_тн= юооо/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 6737 (фаза А) Зав.№ 6737 (фаза В) Зав.№ 6737 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) Ксч⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122478;		Ток вторичный, 1₂Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
48	TCP-4 8Р	ТТ КТ 0,5 Ктг=150/5 ГР№ 1856-63 Поверка 2005	ТВ Л М-10 Зав.№ 01845 (фаза А) Зав.№ 01884 (фазаС)	3000	Ток первичный, Г
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 6737 (фаза А) Зав,№ ЫУ1 (фаза В) Зав.№ 6737 (фаза С)		Напряжение первичное,U,
		Счетчик KT0,5S(A) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122469;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
49	TCP-5 9Р	ТТ КТ 0,5 Ктт=300/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 71104 (фаза А) Зав.№ 71359 (фазаС)	0009	Ток первичный, Г
		TH КТ 0,5 К_тн=Ю000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 7415 (фаза А) Зав.№7415 (фаза В) Зав.№7415 (фазаС)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч ⁼ 1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122470;		Ток вторичный, 1₂Напряжение вторичное,U₂ Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
50	TCP-5 ЮР	ТТ КТ 0,5 К_тт=300/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 09738 (фаза А) Зав.№ 09733 (фазаС)	6000	Ток первичный, h
		TH КТ 0,5 К_тн= 10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 7415 (фаза А) Зав.№7415 (фаза В) Зав.№ 7415 (фаза С)		Напряжение первичное,Ui

иик		Средство измерений		Ктт'Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип		Наименование измеряемой величины
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч=1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122462;		Ток вторичный, Ь Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
51	РТСР-1 СРП-5	ТТ КТ 0,5 К_тт= 1000/5 ГР № 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 9558 (фаза А) Зав.№ 9842 (фаза С)	20000	Ток первичный, 1\|
		TH КТ 0,5 К_тн=10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 7415 (фаза А) Зав.№ 7415 (фаза В) Зав.№ 7415 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч = 1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122479;		Ток вторичный, Ij Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
52	РТСР-1 СРП-6	ТТ КТ 0,5 Ктг=300/5 ГР № 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 65238 (фаза А) Зав.№ 71154 (фазаС)	0009	Ток первичный, 1,
		TH КТ 0,5 К_тн=10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 3283 (фаза А) 3ав.№3283 (фаза В) Зав.№ 3283 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122467;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
53	РТСР-2 СРП-3	ТТ КТ 0,5 Ктт=600/5 ГР № 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 32722 (фаза А) Зав.№ 32741 (фазаС)	12000	Ток первичный, h
		TH КТ 0,5 К_тн=10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 3283 (фаза А) Зав.№ 3283 (фаза В) Зав№ 3283 (фаза С)		Напряжение первичное.и)
		Счетчик КТ 0,5S (А) 1,0 (R) К_сч=1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1120094;		Ток вторичный, 1₂Напряжение вторичное,U2 Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

ИИК		Средство измерений		Ктг’Ктн	Наименование измеряемой величины
код точки измерений	Наименование объекта учета, диспетчерское наименование присоединения	Вид СИ, класс точности, коэффициент передачи	Обозначение, тип	Ктг’Ктн	Наименование измеряемой величины
54	РТСР-2 СРП-4	ТТ КТ 0,5 К^ЗОО/5 ГР№ 1856-63 Поверка 2005	ТВЛМ-10 Зав.№ 71227 (фаза А) Зав.№ 71341 (фазаС)	0009	Ток первичный, 1\|
		TH КТ 0,5 К_тн=10000/100 ГР №831-69 Поверка 2005	НТМИ-10-66 Зав.№ 3283 (фаза А) Зав.№ 3283 (фаза В) Зав.№ 3283 (фаза С)		Напряжение первичное,U\|
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сц⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1120095;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
55	Т-1ЭК, 1ЭК	ТТ КТ 0,5 К_тт=3000/5 ГР № 3972-03 Поверка 2005	ТШЛ-Ю Зав.№ 2720 (фаза А) Зав.№ 2888 (фаза С)	00009	Ток первичный, 1,
		TH КТ 1,0 к_тн=юооо/юо ГР № 33044-06 Поверка 2005	ЗНОЛ-Ю Зав.№21011 (фаза А) 3ав.№22213 (фаза В) Зав.№21159 (фаза С)		Напряжение первичное,U\|
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сц⁼1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122481;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота
56	Т-1ЭК, 2ЭК	ТТ КТ 0,5 Ктг=3000/5 ГР № 3972-03 Поверка 2005	ТШЛ-10 Зав.№ 2707 (фаза А) Зав.№2721 (фазаС)	00009	Ток первичный, 1\|
		TH КТ 1,0 К_тн=Ю000/100 ГР № 33044-06 Поверка 2005	ЗНОЛ-Ю Зав.№948 (фаза А) Зав.№7621 (фаза В) 3ав.№1443 (фаза С)		Напряжение первичное,Ui
		Счетчик КТ 0,5S (А) 1,0 (R) К_Сч ⁼ 1 ГР № 27428-04 Поверка 2005	A2R-4-AL-C25-T+ Зав.№ 1122465;		Ток вторичный, 1₂Напряжение вторичное,U₂Календарное время Энергия активная Энергия реактивная Мощность активная Мощность реактивная Коэффициент мощности Частота

Примечания:

1) Характеристики погрешности ИИК даны для измерения электроэнергии и средней мощности (получасовой);

4) Рабочие условия:

- параметры сети: напряжение (0,9-4,1)Uhom; ток (0,05-4,2)Ihom, coscp = 0,8 инд;
- допускаемая температура окружающей среды для измерительных трансформаторов от минус 60 до +45°С, для счетчиков от минус 40 до +50°С, для УСПД от минус 25 до +60°С;

5) Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, счетчики электроэнергии по ГОСТ 52323-2005 в режиме измерения активной электроэнергии и ГОСТ 52425-2005 в режиме измерения реактивной электроэнергии;
6) Допускается замена измерительных трансформаторов и счетчиков на аналогичные (см. п.5 Примечаний) утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в табл. 1. Допускается замена УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном «Ростехрегулирование» и ОАО «Иркутскэнерго» порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

1. Надежность применяемых в системе компонентов: -ИИК:

—электросчётчики серии Альфа+ (параметры надежности: То не менее 120000час; te не более 5 суток);

- ИВКЭ:
- КАПС на основе УСПД RTU-325 (параметры надежности То не менее 50000 час; te не более 24 час);

-ИВК:

- Сервер БД, коммутатор (параметры надежности Кг не менее 0,99; te не более 1 час);

- СОЕВ (Кг не менее 0,95; te не более 168 час).

Надежность системных решений:

- резервирование питания:
- УСПД с помощью ИБП;
- счетчиков с помощью дополнительного питания;
- резервирование каналов связи:
- ИИК-ИВКЭ: резервный канал связи - резервные жилы кабеля;
- ИВКЭ-ИВК: два резервных коммутируемых канала связи: GSM-модем (Siemens) и модем ZyXEL (существующий телефонный канал городской АТС);
- резервирование информации:
- наличие резервных баз данных;
- наличие перезагрузки и средств контроля зависания;
- резервирование сервера;
- диагностика:
- в журналах событий фиксируются факты:

-журнал счётчика:

- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- ручного сброса мощности;
- включение и выключение режима ТЕСТ;
- журнал УСПД:
- изменения ПО и перепараметрирования;
- даты начала регистрации измерений;
- пропадания напряжения;
- потери и восстановление связи со счетчиками;
- программных и аппаратных перезапусков;
- коррекции времени в УСПД и каждом счетчике;
- мониторинг состояния АИИС КУЭ:
- удаленный доступ:
- возможность съема информации со счетчика автономным способом;
- визуальный контроль информации на счетчике;

Организационные решения:

- наличие ЗИП;
- наличие эксплуатационной документации.

2. Защищённость применяемых компонентов:

- наличие аппаратной защиты от несанкционированного доступа и пломбирование: -ИИК:

- электросчётчика;
- вторичных цепей:
- испытательных коробок;
- ИВКЭ:

-УСПД;

-ИВК:

- сервера;
- наличие защиты на программном уровне:
- информации:
- использование электронной цифровой подписи при передаче результатов измерений;
- при параметрировании:
- установка пароля на счетчик;
- установка пароля на УСПД;
- установка пароля на сервер;
- установка пароля на конфигурирование и настройку параметров АИИС.

3. Возможность проведения измерений следующих величин:

- приращение активной электроэнергии (функция автоматизирована);
- приращение реактивной электроэнергии (функция автоматизирована);
- время и интервалы времени (функция автоматизирована);
- среднеинтервальная активная и реактивная мощности (функция автоматизирована).

4. Возможность коррекции времени в:

- ИИК (электросчетчиках) (функция автоматизирована);
- ИВКЭ (УСПД) (функция автоматизирована);
- ИВК (сервер БД) (функция автоматизирована).

5. Возможность сбора информации:

- результатов измерения (функция автоматизирована);
- состояния объектов и средств измерения (функция автоматизирована).

6. Цикличность:

- измерений:
- 30 минутные приращения (функция автоматизирована);
- сбора:
- 30 минут (функция автоматизирована);
- 1 раз в сутки (функция автоматизирована).

7. Возможность предоставления информации (функция автоматизирована) в

заинтересованные и энергоснабжающую организации:

- о результатах измерения;
- о состоянии объектов и средств измерений.

8. Глубина хранения информации (профиля):

- ИИК - электросчетчик серии Альфа+ имеет энергонезависимую память для хранения профиля нагрузки с получасовым интервалом данных по активной и реактивной электроэнергии с нарастающим итогом за прошедший месяц, а также запрограммированных параметров (функция автоматизирована) на глубину 30 лет;
- ИВКЭ - УСПД RTU-325 - суточных данных о тридцатиминутных приращениях электропотребления по каждому каналу не менее 15 суток и электропотребление за месяц по каждому каналу - 18 месяцев, сохранение информации при отключении питания -не менее

3,5 лет (функция автоматизирована);

- ИВК - сервер БД - хранение результатов измерений, состояний средств и объектов измерений - за весь срок эксплуатации системы (функция автоматизирована).

9. Синхронизация времени производится от сервера ИВК ОАО «Иркутскэнерго» при помощи устройства синхронизации системного времени во время одного из сеансов связи (функция автоматизирована):

- корректировка времени в момент синхронизации осуществляется центральным сервером АИИС автоматически при обнаружении рассогласования времени УССВ и сервера АИИС ±1с. Таким образом, среднесуточная погрешность времени сервера составляет не более ±5 с;
- разность показаний часов всех компонентов системы (пределы допускаемой основной погрешности синхронизации времени) составляет не более ±5 с.

Таблица 2 - Допустимые, нормальные и фактические условия выполнения измерений

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
Усть-Илимская ТЭЦ
1	ТГ-1	Ток	тт	6000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% 1ном	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-Щ,95 инд..
		Потери напряжения		Не более 0,25 %	0,25% (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
2	ТГ-2	Ток	ТТ	8000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-41,95 инд..
		Потери напряжения		Не более 0,25 %	0,25% (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-6O...45)°C	(-40... 40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
3	ТГ-3	Ток	ТТ	8000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-41,95 инд..

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	тт	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40... 40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
4	ТГ-4	Ток	ТТ	6000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8^0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
5	ТГ-5	Ток	ТТ	8000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-;-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
6	ТГ-6	Ток	ТТ	10000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	15750/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5)°C	(-4O...65)°C	(15...25)°C
			УСПД	20 °C	(-25...60) °C	(15...25)°C

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Предельные по НД на СИ
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
7	Л-1	Ток	тт	1000/5 А	(5-120)% 1ном	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% 1ном	(5-70)% Ihom
		Напряжение	TH	110000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,84),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТ иТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
8	Л-2	Ток	ТТ	1000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% I hom	(5-70)% Ihom
		Напряжение	TH	110000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,84),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
9	Л-3	Ток	ТТ	1000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	110000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,84),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,19%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	30% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
10	Л-4	Ток	ТТ	1000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	110000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8ч-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Частота	ТТ и TH	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТ и TH	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
11	ШП-1	Ток	ТТ	8000/5 А	(5-120)% 1ном	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
12	ШП-2	Ток	ТТ	8000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40... 40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
13	ШП-3	Ток	ТТ	8000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
14	ШП-4	Ток	ТТ	8000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 в	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-Ч),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-4O...4O)°C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
15	яч. 109 РП-32-1	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% I hom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
16	яч. 110 КТП-0	Ток	ТТ	100/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
17	яч. 113 КТП-82	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура	ТТиТН	20 °C	(-60...45) °C	(-4O...4O)°C

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		окружающей среды	Счетчик	(20±5) °C	(-40...65) °C	(15...25)°С
		окружающей среды	УСПД	20 °C	(-25,..60)°С	(15...25) °C
18	яч. 114 нет	Ток	ТТ	1500/5 А	(5-120)% 1ном	(5-70)% 1ном
		Ток	Счетчик	5 А	(1-150)% 1ном	(5-70)% Ihom
		Напряжение	TH	6000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
19	яч. 123 ТП-103	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-4O...4O)°C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
20	яч. 124 РП-18	Ток	ТТ	1500/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
21	яч. 125 РП-17	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТ и TH	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТ и TH	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
22	яч. 210 ТП-6	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТ и TH	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
23	яч. 213 КТП-82	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
24	яч. 214 НПК	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
25	яч. 215	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
25	яч. 215	Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения РП-23	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-Ю,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
26	яч. 223 РП-32-4	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-Ю,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5)°C	(-40... 65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
27	яч.224 ЦТР Ввод №2	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-Ю,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,16%
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
28	яч. 225 КТП-98	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8Ю,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Частота	Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45)°С	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°С
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
29	яч. 310 КТП-0	Ток	ТТ	100/5 А	(5-120)% 1ном	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% 1ном	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Сном	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-6O...45)°C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
30	яч. 313 РП-18	Ток	ТТ	1500/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
31	яч. 314 нет	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40)°C
			Счетчик	(20±5)°C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
32	яч. 323 РП-17	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	тт	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25...60)°C	(15...25)°C
33	яч. 324 НПК	Ток	ТТ	150/5 А	(5-120)% I ном	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-H),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(I5...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
34	яч. 325 РП-105	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
35	яч. 413 ТП6 УСТ	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-Ю,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5)°C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Предельные по НД на СИ
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
36	яч.414ЦТР Ввод №1	Ток	тт	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% 1ном	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТ и TH	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
37	яч. 415 РП-23	Ток	ТТ	200/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uном	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25% (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-1.00)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
38	яч. 423 КТП-98	Ток	ТТ	1000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
39	яч. 424 РП-32-3	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НДнаСИ	Фактические за учетный период
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-6О...45)°С	(-40... 40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
40	яч. 425 РП-32-2	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8 :0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5)°C	(-4O...65)°C	(15...25)°C
			УСПД	20 °C	(-2 5... 60) °C	(15...25) °C
41	ТСР-1 1Р	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
42	TCP-1 2Р	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8X1,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-4O...65)°C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25)°C
43	TCP-2 ЗР	Ток	ТТ	100/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40... 40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
44	TCP-2 4Р	Ток	ТТ	1500/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТ и TH	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-6O...45)°C	(-40...40) °C
			Счетчик	(20±5)°C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
45	TCP-3 5Р	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
46	TCP-3 6Р	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров		Нормальные (номин.) значения влияющих факторов	Предельные по НД на СИ
		объекта учета, влияющих величин		Нормальные (номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		окружающей среды	Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
		окружающей среды	УСПД	20 °C	(-25...60) °C	(15...25) °C
47	TCP-4 7Р	Ток	ТТ	150/5 А	(5-120)% 1ном	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% 1ном	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-5-0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40,..40)°C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
48	TCP-4 8Р	Ток	ТТ	150/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60)°C	(15...25) °C
49	TCP-5 9Р	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
50	TCP-5 ЮР	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %

№№ ТОЧКИ измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТ и TH	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-6O...45)°C	(-40...40) °C
			Счетчик	(20±5)°C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
51	РТСР-1 СРП-5	Ток	ТТ	1000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Ином
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
52	РТСР-1 СРП-6	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-6O...45)°C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
53	РТСР-2 СРП-3	Ток	ТТ	600/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	TH	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Ином	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8+0,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	TH	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-4O...4O)°C
			Счетчик	(20±5)°C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25... 60) °C	(15...25) °C
54	РТСР-2 СРП-4	Ток	ТТ	300/5 А	(5-120)% Ihom	(5-70)% Ihom
54	РТСР-2 СРП-4	Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom

№№ точки измерения	Объект	Влияющие факторы
	Наименование присоединения	Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Предельные по НД на СИ
		Наименование параметров объекта учета, влияющих величин		Нормальные ( номин.) значения влияющих факторов	Допускаемые по НД на СИ	Фактические за учетный период
		Напряжение	тн	10000/100 В	(80-120)% ином	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	Не менее 0,5 инд.	0,8-4),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	ТН	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТ и ТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТ и ТН	20 °C	(-6O...45)°C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25) °C
			УСПД	20 °C	(-25...60) °C	(15...25) °C
55	Т-1ЭК, 1ЭК	Ток	ТТ	3000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	ТН	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-41,95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	ТН	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60...45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40...65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C
56	Т-1ЭК, 2ЭК	Ток	ТТ	3000/5 А	(5-120)% Ihom	(5-70)% Ihom
		Ток	Счетчик	5 А	(1-150)% Ihom	(5-70)% Ihom
		Напряжение	ТН	10000/100 В	(80-120)% Uhom	(90-110)% Uhom
		Напряжение	Счетчик	3x220/380 В	(80-120)% Uhom	(90-110)% Uhom
		Коэффициент мощности		Не менее 0,5 инд.	He менее 0,5 инд.	0,8-4),95 инд..
		Потери напряжения		Не более 0,25 %	0,25 % (ПУЭ)	0,2 %
		Вторичная нагрузка	ТТ	(40-100)% Shom	(40-100)% Shom	20% Shom
		Вторичная нагрузка	ТН	(25-100)% Shom	(25-100)% Shom	90% Shom
		Частота	ТТиТН	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			Счетчик	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
			УСПД	50 Гц	(95-105)% Fhom	(99,8-100)% Fhom
		Температура окружающей среды	ТТиТН	20 °C	(-60... 45) °C	(-40...40) °C
			Счетчик	(20±5) °C	(-40... 65) °C	(15...25)°C
			УСПД	20 °C	(-25... 60) °C	(15...25)°C

Таблица 3 - Приписанные значения характеристик погрешности измерений ИИК в рабочих условиях применения СИ и при предельных отклонениях влияющих факторов

№№ ИИК	Активная электроэнергия и мощность
	Класс точности			Знач COS^J 1,6	[ %] для диапазона 1КР2%^Трвм<^< И⁷PS%	[ %] для диапазона IKРизм^< 1КР21УК,	дггшч [ %] для диапазона	Фоомр, [ %] для диапазона Wp_I2o%
	тт	TH	Сч. 0,2S
2	0,2	0,5			не нормируют	1,2	1,0	0,9
				0,9	не нормируют	1,3	1,0	1,0
				0,8	не нормируют	1,6	1,2	1,1
1, 3-6	0,5	0,5	0,2S	1,0	не нормируют	1,9	1,2	1,0
				0,9	не нормируют	2,3	1,4	1,2
				0,8	не нормируют	2,9	1,7	1,4
7-56	0,5	0,5	0,5S	1,0	не нормируют	2,2	1,6	1,5
				0,9	не нормируют	2,6	1,8	1,6
				0,8	не нормируют	3,1	2,0	1,8

Реактивная электроэнергия и мощность

ИИК	Класс точности			Знач. cos^sin^	[ %] для диапазона И⁷Q2%^^/Quvx^< 1КQ5%	[ %] для диапазона IKу5%^< IKQu-JM- IKQ20%	[ %] для диапазона И⁷y?U%^< IKQum-^Wq/00%	d/OOKQ, [ %] для диапазона И⁷Q!0!)%^< И⁷QI20%
	тт	TH	Сч.
2	0,2	0,5	0,2S	0,9/0,44	не нормируют	3,0	2,2	2,0
				0,8/0,6	не нормируют	2,2	1,8	1,7
1,3-6	0,5	0,5	0,2S	0,9/0,44	не нормируют	6,4	3,6	2,8
				0,8/0,6	не нормируют	4,5	2,7	2,2
7-56	0,5	0,5	0,5S	0,9/0,44	не нормируют	7,2	4,8	4,2
				0,8/0,6	не нормируют	5,5	3,9	3,6

Примечания:

1. Границы интервала относительной погрешности измерительных каналов приведены с вероятностью Р=0,95 в рабочих условиях применения СИ и при предельных отклонениях влияющих факторов.

2. В Табл. 3 приняты следующие обозначения:

W_P2% (Wq₂^ - значение электроэнергии при 2%-ной нагрузке (минимальная нагрузка);

Wpi% (W_Q5%) - значение электроэнергии при 5%-ной нагрузке;

W_P2o % (WQ2oti) — значение электроэнергии при 20%>-ной нагрузке;

Wpioo% (Wqioo%) — значение электроэнергии при 100%>-ной нагрузке (номинальная нагрузка);

Wpi2o% (Wqi2o°/<) — значение электроэнергии при 120%-ной нагрузке (максимальная нагрузка).

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений ЗАО "Ирмет"

OW_2 Дерево связей: владельцы СИ и поверители (за последние пол года)

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Заключение

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений ЗАО "Ирмет"

OW_2 Дерево связей: владельцы СИ и поверители (за последние пол года)

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Заключение

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
