Номер по Госреестру СИ: 39038-13
39038-13 Приборы для измерений смещений
(Geokon мод. 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850)
Назначение средства измерений:
Приборы для измерений смещений Geokon моделей 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850 предназначены для непрерывных измерений смещений стыковых швов строительных конструкций и деформаций в стальных тросах.
Внешний вид.
Приборы для измерений смещений
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус прибора фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерений смещений Geokon моделей 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850-
1. ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
-
2. Техническая документация «Geokon Incorporated», США.
Изготовитель
«Geokon Incorporated», США48 Spencer Street Lebanon, N.H. 03766 USA
Тел.: +1 (603) 448-1562, Факс: +1 (603) 448-3216
E-mail: info@geokon.com
Заявитель
ООО «Геопар»
Адрес: 127081, г. Москва, ул. Молодцова, д. 21
Тел.: +7 (495) 477-43-68
E-mail: mail@geopar.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия приборов для измерений смещений Geokon моделей 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850 основан на измерениях датчиками с вибропреобразователями изменений линейных размеров исследуемого объекта - смещения участков его поверхности в результате внешних воздействий. Датчики вырабатывают электрические сигналы, пропорциональные внешнему воздействию. Электрические сигналы от датчиков обрабатываются в измерительных усилителях и передаются на считывающие и показывающие устройства приборов.
Считывающие устройства предназначены для получения и преобразования аналоговых выходных сигналов с внешних модулей в цифровые, вывод информации на дисплей и передачи информации по интерфейсу RS-232. Также внешние модули работают в комплекте с промежуточными устройствами сбора и передачи данных (data logger) моделей 8002, 8020, 8021, 8025.
Конструктивно приборы для измерений смещений Geokon моделей 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850 состоят из внешних модулей (вибрационных датчиков с пружиной, соединенной с вытягивающим штоком), считывающих устройств (GK-401, GK-403, GK-404 или MICRO-10) и соединяющих их кабелей. Сенсорный элемент с пружиной и штоком внешнего модуля находится в водонепроницаемом защитном кожухе. В этом же кожухе находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды. Вибрационные датчики данного типа имеют стабильную характеристику и используются с первичной поверкой в течение всего времени эксплуатации.
Модели 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850 используются для долгосрочных постоянных замеров в фундаментах, насыпях, мостах, дамбах, туннелях и т.д.
Внешние модули моделей 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850 работают в комплекте со считывающими устройствами моделей GK-401, GK-403, GK-404 или MICRO-10.
Предотвращение несанкционированного доступа к узлам приборов для измерений смещения Geokon моделей 1150, 1250, 1280, 1300, 1450, 1500, 1610, 1730, 1900, 4400, 4410, 4415, 4420, 4422, 4425, 4427, 4430, 4435, 4450, 6850 достигается герметичной заливкой узлов приборов специальными компаундами.

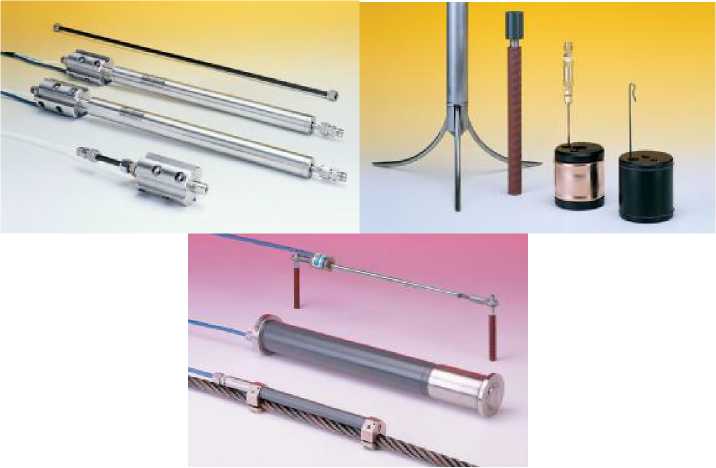

Рисунок - Общий вид приборов для измерений смещений Geokon
Таблица 1
Модель |
Номинальное значение измеряемых смещений, мм |
Пределы допускаемой приведённой погрешности к номинальному значению измеряемых смещений, % |
Габаритные размеры (Д x 0) или (Д х Ш х В), мм, не более |
Масса, кг, не более |
1150 |
150 |
±0,1 |
240x127x5 |
0,53 |
1250 |
150 |
±0,1 |
240x127x5 |
0,53 |
1280 |
150 |
±0,1 |
240x127x5 |
0,53 |
1300 |
12 5 |
±0,1 |
500x25 |
0,9 |
25 | ||||
1450 |
25 |
0,34 | ||
50 |
±0,25 |
ХХ*х20,6 |
0,40 | |
100 |
0,50 | |||
1500 |
50 |
104x19 |
0,11 | |
100 |
155х20,6 |
0,145 | ||
150 |
±0,25 |
206х22,2 |
0,190 | |
250 |
308х23,8 |
0,272 | ||
610 |
615x25,4 |
0,78 | ||
1610 |
20000 |
4,10 | ||
30000 |
±0,1 |
165x355x457 |
4,40 | |
50000 |
5,30 | |||
1730 |
50 |
Зависит | ||
100 |
±0,1 |
(600.. .1100) x25,4 |
от | |
150 |
размеров | |||
250 |
Модель |
Номинальное значение измеряемых смещений, мм |
Пределы допускаемой приведённой погрешности к номинальному значению измеряемых смещений, % |
Габаритные размеры (Д x 0) или (Д х Ш х В), мм, не более |
Масса, кг, не более |
1900 |
30000 50000 100000 150000 200000 |
±3 |
178 х 19 |
3,65 |
4400 |
12,5 | |||
25 |
±0,1 |
551х51 |
1,66 | |
50 | ||||
100 | ||||
4410 |
3 |
±0,1 |
203x45 |
0,18 |
4415 |
50-150 |
±0,05 |
150x12 |
0,15 |
4420 |
12,5 |
325x8 |
0,12 | |
25 |
333х8 |
0,13 | ||
50 |
±0,1 |
379х8 |
0,15 | |
100 |
543х8 |
0,19 | ||
150 |
685x8 |
0,29 | ||
4422 |
2-6 |
±0,1 |
120x7,9 |
0,09 |
4425 |
12,5 | |||
25 | ||||
50 |
±0,1 |
1260x25 |
0,36 | |
100 | ||||
150 | ||||
4427 |
1000 |
±1 |
610x152x152 |
19,0 |
2000 | ||||
4430 |
12,5 | |||
50 | ||||
100 |
±0,1 |
1000x51 |
0,98 | |
150 | ||||
300 | ||||
4435 |
25 |
±0,1 |
1000x50 |
0,98 |
50 | ||||
100 | ||||
150 | ||||
300 | ||||
4450 |
12,5 |
194x19 |
0,10 | |
25 |
201x19 |
0,12 | ||
50 |
±0,1 |
281x19 |
0,13 | |
100 |
393x19 |
0,17 | ||
150 |
510x19 |
0,28 | ||
200 |
577x19 |
0,31 |
Модель |
Номинальное значение измеряемых смещений, мм |
Пределы допускаемой приведённой погрешности к номинальному значению измеряемых смещений, % |
Габаритные размеры (Д х 0) или (Д х Ш х В), мм, не более |
Масса, кг, не более |
6850 (2 -D) (2 -D) (3 -D) |
X: 0 - 50 Y: 0 - 50 X: 0 - 50 Y: 0 - 100 X: 0 - 50 Y: 0 - 100 Z:0 - 100 |
±0,1 |
380 х 330 х 145 425 х 375 х 190 425 х 375 х 190 |
12,0
|
*- длина зависит от диапазона измерения
Диапазон рабочих температур, °С
-20...+80
