Номер по Госреестру СИ: 38798-08
38798-08 Машины трехкоординатные измерительные
(Bravo)
Назначение средства измерений:
Трехкоординатные измерительные машины Bravo (далее - КИМ Bravo) предназначены для измерений размеров корпусных деталей сложной формы (рам, шасси, капотов двигателей и т.д.), тяжелых громоздких деталей, отливок, деталей космической техники, контроля технологической оснастки в автомобильной, судостроительной и авиационной промышленности и в станкостроении.
Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1
Notice: Undefined offset: 1 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 2 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Общие сведения
Дата публикации -
Срок свидетельства - 28.05.2023
Номер записи -
ID в реестре СИ - 348625
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Трехкоординатная измерительная машина BRAVO HP 90.16.30 DA (две руки), нет, Машины трехкоординатные измерительные Bravo C-3016, Машина трехкоординатная измерительная Bravo C-301621, Машина трехкоординатная измерительная Bravo C-3016, исполнение Bravo HP 90.16.30 DA (две руки), HP 40.16.21, C-301621,
Производитель
Изготовитель - Фирма "Hexagon Metrology S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Машины трехкоординатные измерительные (Bravo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hexagon Metrology S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38750-08 01.10.2013 |
Машины трехкоординатные измерительные, Prima Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
38798-08 28.05.2023 |
Машины трехкоординатные измерительные, Bravo Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
38906-08 13.09.2023 |
Машины трехкоординатные измерительные, Micra Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
57900-14 22.07.2019 |
Машины трехкоординатные измерительные, DEA Alpha Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
58275-14 28.08.2019 |
Машины трехкоординатные измерительные, DEA Delta Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
63813-16 25.04.2021 |
Машины трехкоординатные измерительные, DEA Global Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64156-16 06.06.2026 |
Машины трехкоординатные измерительные, TIGO Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
66882-17 |
Машина трехкоординатная измерительная, DEA MERCURY DCC R1 мод. 40.16.30 Фирма "Hexagon Metrology S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Машины трехкоординатные измерительные (Bravo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 6 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины трехкоординатные измерительные (Bravo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение функционирует в среде MS Windows. Оно состоит из пакета программ для измерения и обработки результатов, а также программы и системы контроля средств измерений, расположенных в заранее скомпилированных бинарных файлах и не может быть модифицировано. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать протоколы.
|
Идентис |
икационные данные программного обеспечения приведены в таблице: | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ- заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PC-DMIS |
ROY-CAD++ DCC |
v. 2012 |
210DF290 |
Welmec 7.2 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является код доступа, предоставляемый фирмой-
изготовителем на инсталляционной дискете (флеш-накопитель) и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО .
Защита программного обеспечения машин трехкоординатных измерительных Bravo соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским методом и на заднюю панель прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины трехкоординатные измерительные Bravo. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным BravoГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы Hexagon Metrology S.p.A, Италия.
Поверка
Поверкаосуществляется по документу МП 38798-08 «Машины трехкоординатные измерительные Bravo. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС » в августе 2008 г.
Для проведения поверки необходимы следующие средства измерений и вспомогательное оборудование:
- аттестованная сфера диаметром 30 или 50 мм ;
- устройство с концевыми мерами длины ; программное обеспечение для проведения поверки в автоматическом режиме .
Изготовитель
Фирма Hexagon Metrology S.p.A., ИталияStrada del Portone, 113
10095, Grugliasco (TO), Italy.
Phone:+39 011 4025111,
Fax: +39 011 7803254,
Web: www.hexagonmetrology.com/export
Заявитель
Фирма «Galika AG», Швейцария,Официальное представительство в России
117334, Россия, Москва, Пушкинская наб., 8а
тел. (495) 234-6000, 954-0900, 954-0909
факс (495) 954-4416
Е-mail: tesa@galika.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. Москва,
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 468
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 478
КИМ Bravo - трехкоординатная измерительная машина стоечной конструкции. Выпускается нескольких модификаций, отличающихся друг от друга диапазоном измерений, и двух исполнений: HP и HA, различающихся конструкцией опор.
Базовой частью КИМ Bravo является горизонтальный рычаг (один или два), который представляет собой ось Y декартовой системы координат машины. Плечом, перпендикулярным к горизонтальному рычагу, является ось Х. Рычаг несет измерительные головки (как контактные, так и бесконтактные) или другие устройства измерения, а также разметочный инструмент.
Открытая архитектура горизонтальной оси обеспечивает оптимальную доступность к измеряемым поверхностям детали, горизонтальные рычаги могут работать одновременно, производя измерения одной и той же или различных поверхностей детали.
Точность перемещения по оси Z обеспечивается алюминиевой конструкцией малой массы.
Перемещения по осям осуществляются на воздушных подшипниках, приспособленных для работы в цеховых условиях. КИМ имеет температурную компенсацию и нечувствительна к вибрациям и загрязнениям окружающей среды.
Программное обеспечение специально адаптировано для задач, решаемых на КИМ Bravo и включает в себя программу PC-DMIS, которая является стандартной для ручного и автоматического измерения деталей.

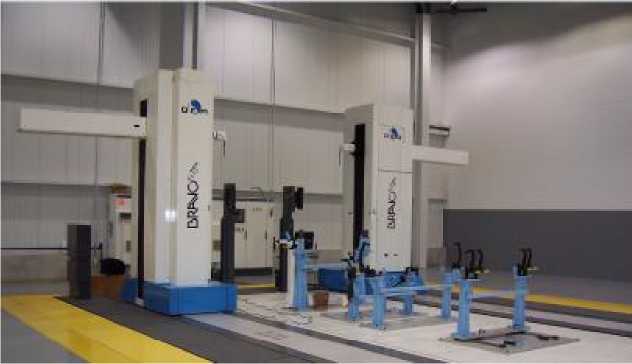

Рисунок 1 - Общий вид машин трехкоординатных измерительных Bravo
|
Наименование |
Количество |
|
Трехкоординатная измерительная машина стоечной конструкции |
1 экз. |
|
Пульт управления КИМ |
1 экз. |
|
Программное обеспечение (на CD-диске) |
1 экз. |
|
ПЭВМ, клавиатура, мышь и сетевой кабель, принтер |
1 экз. |
|
Руководство по эксплуатации |
1 компл. |
|
Методика поверки |
1 экз. |
|
Инсталляционная дискета (флеш-накопитель) |
1 экз. |
|
Исполнение машины |
BRAVO HA |
BRAVO HP | |||||||
|
Модификация машины |
хх.14.20 |
хх.16.20 |
хх.14.24 |
хх.16.24 |
х.16.21 |
хх.16.25 |
хх.16.30 | ||
|
Диапазон измерений, мм |
Х У Z |
6000/7000 1400 2000 |
6000/7000 1600 2000 |
6000/7000 1400 2400 |
6000/7000 1600 2400 |
4000/6000/7000/9000 1600 2100 |
4000/6000/7000/9000 1600 2500 |
4000/6000/7000/9000 1600 3000 | |
|
Предел допускаемого значения погрешности измерительной головки |
MPEp, мкм, |
13 |
13 |
15 |
15 |
20 |
20 |
28 | |
|
Предел допускаемого значения погрешности пространственных измерений |
MPEE, мкм |
Одна рука |
13+10L/1000£45 (при t поверки от 16 до 24 °С) |
15+10L/1000£45(при t поверки от 16 до 24 °С) |
20+13L/1000£50 (при t поверки от 16 до 26 °С) |
20+15L/1000£55 (при t поверки от 16 до 26 °С) |
28+20L/1000£75 (при t поверки от 16 до 26 °С) | ||
|
23+28L/1000£109 (при t поверки от 16 до 32 °С) |
25+28L/1000£109 (при t поверки от 16 до 32 °С) | ||||||||
|
Две руки |
30+13L/1000£70 (при t поверки от 16 до 24 °С) 55+32L/1000£145 (при t поверки от 16 до 32 °С) |
30+13L/1000£73 (при t поверки от 16 до 26 °С) |
30+15L/1000£80 (при t поверки от 16 до 26 °С) |
40+20L/1000£'106 (при t поверки от 16 до 26 °С) | |||||
|
Разрешение |
мкм |
1 | |||||||
|
Скорость перемещения |
м/мин |
52 | |||||||
|
Питание |
110/230 В, 50 - 60 Гц | ||||||||
|
Обеспечение воздухом |
Обеспечиваемое давление 8 бар, предварительно очищенный. Расход 20 л/мин | ||||||||
|
Влажность воздуха |
% | 90, без конденсата | ||||||||
|
Диапазон рабочих температур |
от +10 до +40 °С | ||||||||
|
Т емпературные градиенты |
1 °С/мин; 1 °С/ч; 3 °С/24 ч | ||||||||
|
Масса |
кг | 8000/9000 | 8000/9000 | 8000/9000 | 8000/9000 | от 3500 до 6345 | от 3550 до 6395 | от 3610 до 6455 | ||||||||
Лист № 4 Всего листов 5
