Номер по Госреестру СИ: 38149-08
38149-08 Преобразователи расхода
(515, 2536, 2540, 2517, 525, 2537)
Назначение средства измерений:
Преобразователи расхода модификаций 515, 2536, 2540, 2517, 525, 2537 (далее -преобразователи) предназначены для измерения объёмного расхода жидкости, протекающей в трубопроводе.
Внешний вид.
Преобразователи расхода

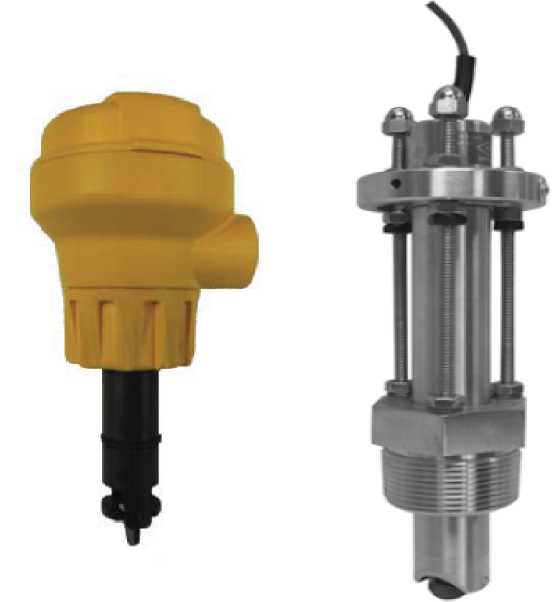

Рисунок № 1
Внешний вид.
Преобразователи расхода

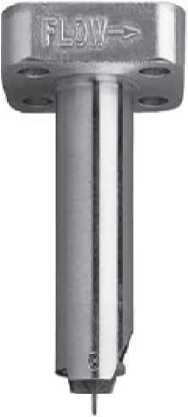

Рисунок № 2
Внешний вид.
Преобразователи расхода

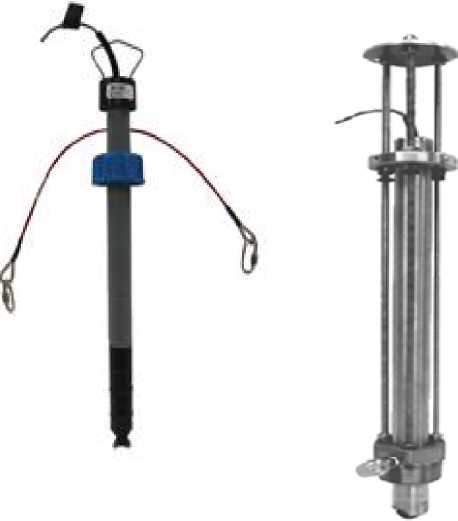

Рисунок № 3
Внешний вид.
Преобразователи расхода

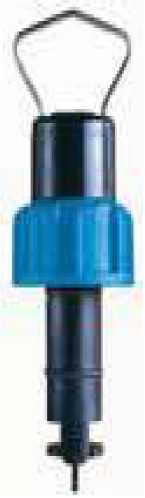

Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на преобразователь методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Преобразователи расхода модификаций 515, 2536, 2540, 2517, 525, 2537. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям расхода-
1. ГОСТ 8.407-80 «Расходомеры несжимаемых жидкостей. Нормируемые метрологические характеристики».
-
2. ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения».
-
3. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
4. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, осуществление торговли и
Лист № 5 Всего листов 5 товарообменных операций, выполнение работ по расфасовке товаров, выполнение
государственных учетных операций.
Поверка
Поверкаосуществляется по документу МП 38149-08 «Преобразователи расхода модификаций 515, 2536, 2540, 2517, 525, 2537. Методика поверки», утвержденным руководителем ГЦИ СИ «Тест ПЭ» в январе 2008 г.
Основные средства поверки: установка поверочная расходомерная типа УПСЖ400/В с пределами допускаемой относительной погрешности измерения объемного расхода не более ±0,25 %, вольтметр универсальный цифровой В7-40/1 с пределами допускаемой относительной погрешности измерения постоянного тока ± 0,15 %, частотомер электронносчетный 43-83.
Изготовитель
«Georg Fisher Signet, Inc», США Адрес: 3401 Aerojet Avenue 91731-2882 El Monte CA.
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ» 125424 Москва, Волоколамское шоссе, дом 88, стр. 8Тел./факс (495) 491-78-12, (495) 491-86-55
E-mail: sittek@mail.ru
Принцип действия преобразователя основан на преобразовании скорости потока жидкости в трубопроводе в частотный (импульсный) или токовый сигнал, пропорциональный частоте вращения лопастного ротора преобразователя. Скорость вращения лопастного ротора пропорциональна скорости потока жидкости.
Преобразователь состоит из лопастного ротора, закрепленного на конце погружной штанги, счетного устройства и электронного блока (усилителя сигналов для модификаций 515, 525, 2517 или усилителя-формирователя для модификаций 2536; 2537; 2540). В погружную штангу вмонтирован емкостной преобразователь, формирующий частотный (синусоидальный - модификации 515, 525, 2517 или импульсный модификации 2536, 2540, 2537) сигнал, пропорциональной частоте вращения лопастного ротора.
Электронный блок (усилитель или усилитель-формирователь) преобразователей выполнен в герметичном корпусе, внутри которого расположены печатные платы и элементы присоединения внешних цепей. Ввод кабелей питания и связи осуществляется через кабельные гермовводы, обеспечивающих заданную степень пылевлагозащищенности. Кроме гермовводов на корпусе измерительного блока имеется клемма защитного заземления (зануления) преобразователей.
Модификация 2537 имеет выходные сигналы: цифровой, токовый от 4 до 20 мА и частотный импульсный до 300 Гц, в зависимости от исполнения.
Преобразователи имеют четыре конструктивных исполнения (Standard, Integral, Wet-tap, Hot-tap) в зависимости от диаметра условного прохода трубы, на которую они устанавливаются. Исполнения Standard и Integral - предназначены для установки в монтажный фитинг при отсутствии давления в трубопроводе. Данный тип корпуса не позволяет вынимать преобразователь из монтажного фитинга при наличии давления в трубопроводной системе.
Исполнение Wet-tap представляет собой удлиненную версию исполнения Standard. Преобразователь устанавливается в переходной фитинг, который первоначально крепится в монтажном фитинге при отсутствии давления в трубопроводе, после чего преобразователь можно вынимать и устанавливать из переходного и монтажного фитинга при наличии давления в трубопроводной системе.
Преобразователь исполнения Hot-tap устанавливается в переходной фитинг, который первоначально крепится на трубопроводе даже при наличии давления в трубопроводе.
Внешний вид преобразователей (фотографии) показан на рисунке 1.
Модификация 2537
Модификация 2540.
Модификация 515.
Модификация 525
Модификация 2517
Модификация 2536
Рисунок 1. Фотографии преобразователей.
Лист № 3 Всего листов 5
Наименование характеристики |
Модификация | |||||
515 |
2536 |
2540 |
2517 |
525 |
2537 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диаметр условного прохода, мм |
от 15 до 300 |
от 40 до 300 |
от 15 до 300 |
от 15 до 200 | ||
Диапазон измерения скорости потока, м/с |
от 0,3 до 6 |
от 0,1 до 6 |
от 0,5 до 6 |
от 0,1 до 6 | ||
Диапазон измерения объемного расхода жидкости, м3/с |
от 5,3-10 -5 до 0,11 |
от 1,8-10 -5 до 0,11 |
от 3,8-10 -4 до 0,11 |
от 1,9-10 -3 до 0,11 |
от 8,840-5 до 0,11 |
от 1,8-10 -5 до 0,11 |
Пределы допускаемой относительной погрешности измерения объемного расхода (объема), % |
±1,5 | |||||
Выходной сигнал:
|
19,7 (синусоидальный) |
49 (импульсный) |
49 (импульсный) |
65,6 (сину-соидаль-ный) |
39,4 (синусоидальный) |
от 4 до 20 + 49 (импульсный) |
Минимально необходимое число Рейнольдса |
4500 | |||||
Рабочее давление при температуре, МПа |
1,25 при 20 °С и 0,17 при 90 °С для Standard PP; 1,4 при 20 °С и 0,14 при 100°С для Standard PVDF; 0,7 при 20°С и 0,14 при 66 °С для Wet-Tap |
1,25 при 20 °С и 0,17 при 85 °С для Standard PP; 1,4 при 20 °С и 0,14 при 85°С для Standard PVDF; 0,7 при 20 °С и 0,14 при 66 °С для Wet-Tap |
1,7 при 100 °С для FPM; 1,7 при 82 °С для EPDM |
10,3 при 149 °С для SW 2,1 °С при 66 °С для Strap |
1,25 при 20 °С и 0,17 при 85 °С для Standard РР; 1,4 при 20°С и 0,17 при 85°С для Standard PVDF | |
Температура окружающей среды, °С |
от минус 10 до 70 | |||||
Относительная влажность окружающего воздуха, % |
от 0 до 90 (без конденсации влаги) | |||||
Длина кабеля, м |
от 7,6 от 7,6 до от 7,6 до 300 от 7,6 до 60 до 60 305 |
от 7,6 до 300 | ||||
Тип кабеля |
2-жильный скрученный экранированный (22AWG) | |||||
Напряжение питания, В |
от 3,5 до 24 |
Ток на входе, мА, не более |
1,5 (при напряжении от 3,3 до 6 В) 20 (при напряжении от 6 до 24 В) | ||||
Ток на выходе |
10 мА максимальный | ||||
Габаритные размеры, | |||||
- диаметр, мм |
64 |
64 |
64 |
94 | |
- длина, мм |
409 |
457 |
150 |
171 | |
Масса, кг, не более |
1 |
2,15 |
2,63 |
0,923 |
2,2 |
Средний срок службы, |
12 | ||||
лет |
