Номер по Госреестру СИ: 37857-14
37857-14 Фурье-спектрометры инфракрасные
(GASMET (мод. DX-4000, DX-4015, DX-4030, DX-4040, CX-4000, CX-4015, FCX, CR-100, CR-1000, CR-2000, CR-4000))
Назначение средства измерений:
Фурье-спектрометры инфракрасные GASMET (модели DX-4000, DX-4015, DX-4030, DX-4040, CX-4000, CX-4015, FCX, CR-100, CR-1000, CR-2000, CR-4000) предназначены для измерения содержания компонентов в газовых смесях в соответствии с аттестованными и стандартизованными методиками (методами).
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 1
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 2
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 3
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 4
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 5
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 6
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 7
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 8
Программное обеспечение
Фурье-спектрометры оснащены автономным ПО Calcmet STD/PRO (для компьютеров на операционной системе Windows XP, 7 и 8) и ПО Calcmet Lite (для карманных компьютеров на операционной системе Windows Mobile 5 и выше), которое управляет работой прибора, отображает, обрабатывает и хранит полученные данные. Применимость ПО для конкретной модели прибора указана в таблице 1. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 1
Наименование ПО |
Применимость к моделям |
Calcmet STD |
DX-4000, DX-4015, CX-4000, CX-4015, FCX, CR-100, CR-1000, CR-2000, CR-4000 |
Calcmet PRO |
DX-4000, DX-4015, CX-4000, CX-4015, FCX, CR-100, CR-1000, CR-2000, CR-4000 |
Calcmet 4030 STD |
DX-4030 |
Calcmet 4040 STD |
DX-4040 |
Calcmet 4030 PRO |
DX-4030 |
Calcmet 4040 PRO |
DX-4040 |
Calcmet Lite |
DX-4030, DX-4040 |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода для номера версии, указанной в столбце 3) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Calcmet STD |
CalcmetStan-dart for Windows |
12.141 и выше |
32-битная версия ПО: d80e9ad0377dfa2396bb 52c82984ec07 64-битная версия ПО: 6e1b4b8b25671089154 37938df974960 |
MD5 |
Calcmet PRO |
Calcmet Professional for Windows | |||
Calcmet 4030 STD |
Calcmet 4030 Standart for Windows | |||
Calcmet 4030 PRO |
Calcmet 4030 Professional for Windows | |||
Calcmet 4040 STD |
Calcmet 4040 Standart for Windows | |||
Calcmet 4040 PRO |
Calcmet 4040 Professional for Windows | |||
Calcmet Lite |
Calcmet Lite for Windows Mobile |
1000.04 и выше |
Файл CalcmetLite v1000 04. CAB: u+Go7uhJt2kUUYuKlo pX4A |
MD5 |
Calcmet Lite for Windows Mobile |
1001.06 и выше |
Файл Calcmet- Lite_v1001_06.CAB: Z8g86vpeIqwQN9cQDJ 60aw |
MD5 | |
Calcmet Lite for Windows Mobile |
1002.00 и выше |
Файл Calcmet- Lite_v1002_00.CAB: 61lNxu9NVJRxo62FFE vFvg |
MD5 | |
Calcmet Lite for Windows Mobile |
1002.03 и выше |
Файл CalcmetLite v1002 03. CAB: yPZfDdY5a7jdW4+oof wKKg |
MD5 |
Примечание: номер версии ПО должен быть не ниже указанного в таблице.
К метрологически значимой части ПО Calcmet STD/PRO относится исполняемый файл Calcmet.exe. К метрологически значимой части ПО Calcmet Lite относятся файлы, указанные в столбце 4 таблицы 2. Метрологически значимая часть ПО выполняет следующие функции :
Лист № 7 Всего листов 9 - регистрация сигнала детектора ( интерферограммы );
- получение ИК спектра из интерферограммы методом преобразования Фурье;
- управление процедурой измерений;
- создание и хранение файлов методов измерений
- создание отчетов по результатам измерений ;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в следующем документе:
Фурье-спектрометры инфракрасные GASMET фирмы «Gasmet Technologies Oy», Фин -ляндия. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фурье-спектрометрам инфракрасным GASMET (модели DX-4000, DX-4015, DX-4030, DX-4040, CX-4000, CX-4015, FCX, CR-100, CR-1000, CR-2000, CR-4000)
Техническая документация фирмы «Gasmet Technologies Oy», Финляндия.
Поверка
Поверкаосуществляется по документу МП-242-1697-2014 «Фурье-спектрометры инфракрасные GAS-
MET (модели DX-4000, DX-4015, DX-4030, DX-4040, CX-4000, CX-4015, FCX, CR-100, CR-1000, CR-2000, CR-4000). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.02.2014 года.
Основные средства поверки: азот особой чистоты по ГОСТ 9293-74.
Лист № 9 Всего листов 9
Изготовитель
Фирма «Gasmet Technologies Oy», Финляндия .
Адрес: Pulttitie 8, FI-00880 Helsinki, Finland.
Телефон: +358 9 7590 0400.Факс: +358 9 7590 0435, эл. почта: contact@gasmet.fi.
Заявитель
Фирма «Sintrol Oy», Финляндия.
Адрес: Ruosilantie 15, 00390 Helsinki, Finland.
Тел:+358 9 5617 360, факс:+358 9 5617 3680, эл. почта: info@sintrol.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru
Принцип действия фурье-спектрометров основан на том, что при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).
Фурье-спектрометры состоят из двухлучевого интерферометра, источника и приемника излучения, оптической системы, блока электроники и газовой кюветы с системой подачи пробы.
Модели CR-100, CR-1000, CR-2000, CR-4000 различаются друг от друга оптическими газовыми кюветами, имеющими различную длину пути, а модели DX-4000, DX-4015, DX-4030, DX-4040, CX-4000, CX-4015, FCX работают в более узком спектральном диапазоне, имеют интегрированные системы пробоотбора и возможность работы в полевых условиях с питанием от аккумуляторной батареи.
Управление спектрометрами осуществляется от внешнего компьютера (на операционной системе Windows) или карманного компьютера (на операционной системе Windows Mobile).
Внешний вид фурье-спектрометров приведен на рисунках с 1 по 8.

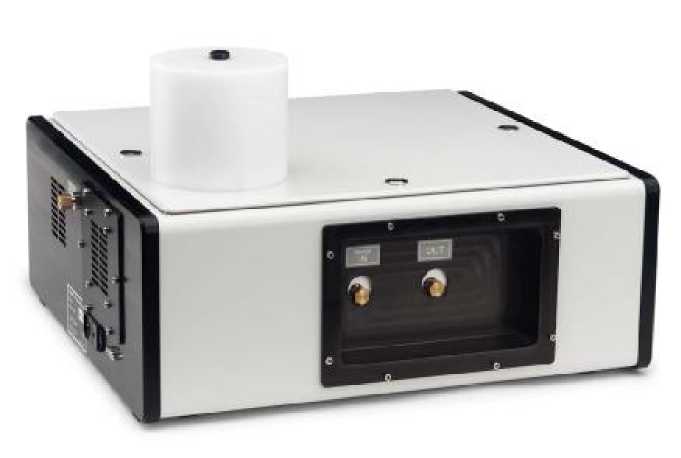

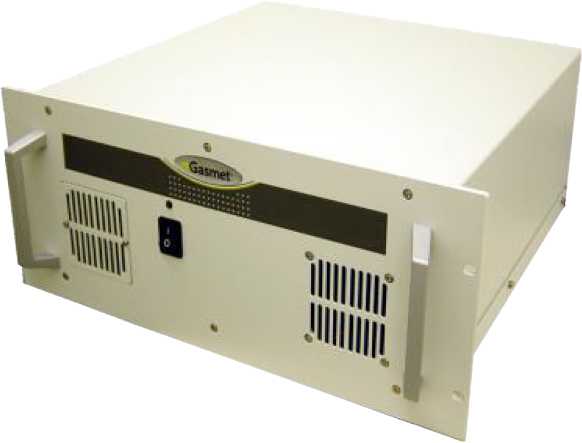

Рис. 1. Внешний вид фурье-спектрометров (модели CR-1000, CR-2000, CR-4000)

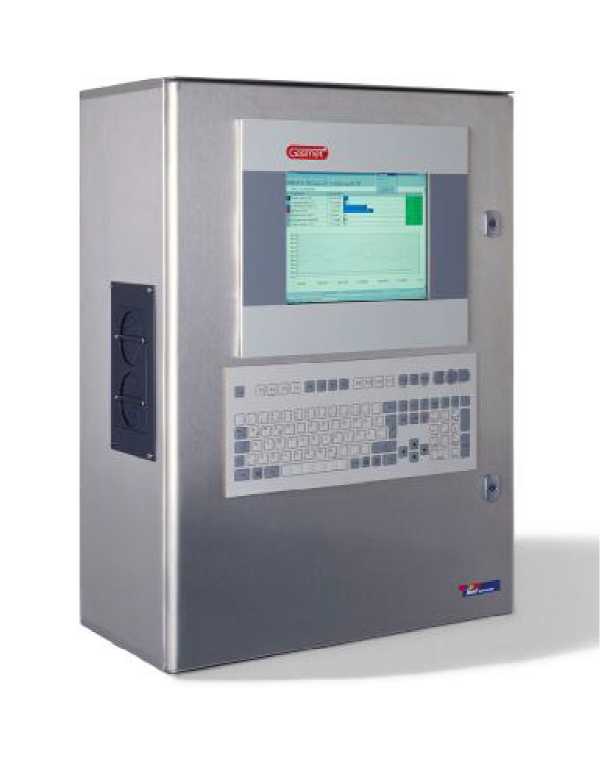

Рис.2. Внешний вид фурье-спектрометров (модели CX-4000, CX-4015)

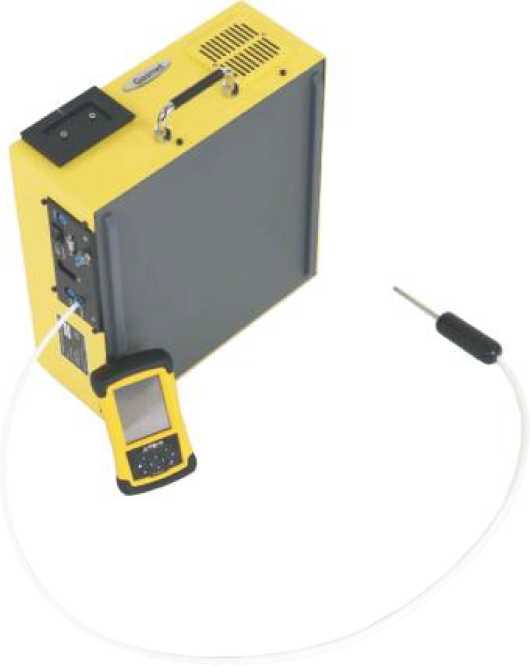

Рис.3. Внешний вид фурье-спектрометров DX-4030

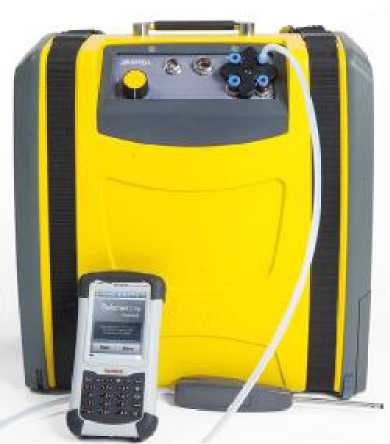

Рис.4. Внешний вид фурье-спектрометров DX-4040

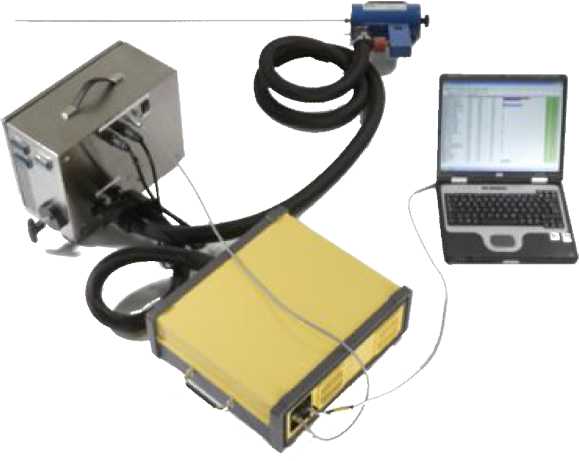

Рис.5. Внешний вид фурье-спектрометров FCX
Рис.6. Внешний вид фурье-спектрометров DX-4000.

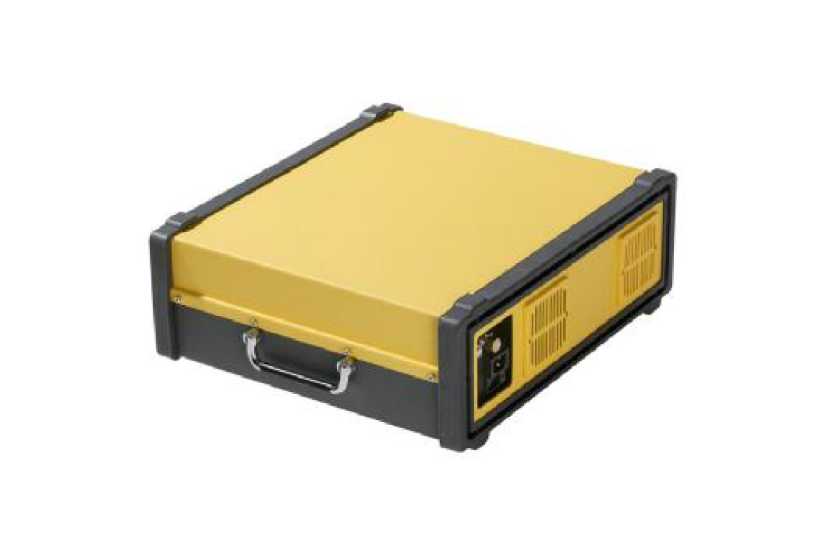

Рис.7. Внешний вид фурье-спектрометров DX-4015.

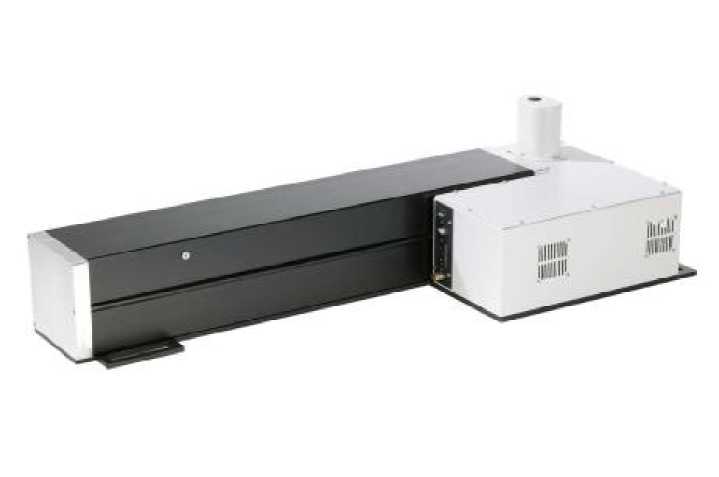

Рис.8. Внешний вид фурье-спектрометров CR-100.
Комплект поставки определяется заказом и отражается в спецификации; базовый комплект включает:
-
- фурье-спектрометр с компьютером;
-
- программное обеспечение;
-
- руководство по эксплуатации;
-
- методика поверки МП-242-1697-2014.
Спектральный диапазон, см-1 -модели CR-100,CR-1000, CR-2000, CR-4000 -модели DX-4000,DX-4015, DX-4030 DX-4040, CX-4000, CX4015, FCX |
от 600 до 4200 от 900 до 4200 |
Спектральное разрешение, см-1 |
8(или 4) |
Пределы допускаемой абсолютной погрешности | |
шкалы волновых чисел, см 1. | |
-1 -при спектральном разрешении 4 см" |
±2,0 |
-при спектральном разрешении 8 см-1 |
±4,0 |
Отношение сигнал/ шум (время измерения 60 с), не менее: -в спектральном диапазоне от 900 до 1100 см-1 -в спектральном диапазоне от 2000 до 2200 см-1 -в спектральном диапазоне от 2700 до 2900 см-1 -в спектральном диапазоне от 4000 до 4200 см-1 | |
15 | |
100 | |
75 | |
40 | |
Длина пути оптической многоходовой кюветы, м: | |
-модель CR 100 |
100 |
-модели CR-1000 |
одноходовая 0,1 (0,01 или 0,04) |
-модель CR-2000 |
2 (0,4) |
-модель CR-4000 |
2,5 (5 или 9,8) |
-модель DX-4000 |
5 (2,5 или 9,8) |
-модель DX-4015 |
9,8 (0,6 или 2,5 или 5) |
-модель DX-4030, DX-4040 |
9,8 |
- модель FCX |
0,1 (0,6 или 2,5 или 5 или 9,8) |
-модель СХ-4000 |
5 (2,5 или 9,8) |
-модель СХ-4015 |
9,8 (2,5 или 5) |
Габаритные размеры (ДхШ*В), мм, не более | |
-модели CR-1000, CR-2000, CR-4000 |
512x473x311 |
-модель CR-100 |
1225x450x311 |
-модель DX-4000 |
390x445x164 |
-модель DX-4015 |
438x445x164 |
-модель DX-4030 |
380x380x160 |
-модель DX-4040 |
410x390x160 |
- модель FCX |
800x600x300 |
- модель CX-4000 |
482x196x450 |
- модель CX-4015 |
482x196x450 |
Масса, кг, не более -модели CR-1000, CR-2000, CR-4000 |
22 |
-модель CR-100 |
45 |
-модель DX-4000 |
13,9 |
-модель DX-4015 |
14,9 |
-модель DX-4030 |
11,5 |
-модель DX-4040 |
12,5 |
- модель FCX |
50 |
- модель СХ-4000 |
17 |
- модель СХ-4015 |
17 |
Напряжение питания переменного тока частотой (50±1) Гц, В |
220+22-зз |
Напряжение питания постоянного тока1, В |
(12+1-2) |
Потребляемая мощность, В^А, не более: | |
-модели CR-1000, CR-2000, CR-4000, CR-100, DX-4000, DX4015, СХ-4000, СХ-4015 |
300 |
-модели DX-4030, DX-4040 |
120 |
-модель FCX |
500 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
15000 |
Условия эксплуатации: | |
-диапазон температур окружающего воздуха, оС: | |
-модели CR-100, CR-1000, CR-2000, CR-4000, СХ-4000, СХ-4015, FCX |
от + 15 до + 30 |
-модели DX-4000, DX-4015, DX-4030, DX-4040 |
от 0 до + 40 |
-диапазон относительной влажности окружающего воздуха (при 25 оС), %, не более |
80 |
- диапазон атмосферного давления, кПа |
от 84 до 106 |
