Номер по Госреестру СИ: 37837-08
37837-08 Преобразователи измерительные
(ПРИЗ)
Назначение средства измерений:
Преобразователи измерительные «ПРИЗ» предназначены для измерений выходных сигналов первичных измерительных преобразователей и преобразований результатов измерений в значения соответствующих им физических величин (температуры, давления, расхода и количества измеряемой среды).
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), разделенное на метрологически значимую и незначимую части. Контроль целостности метрологически значимой части ПО осуществляется расчетом контрольной суммы исполняемого кода.
Основные функции, реализуемые метрологически значимой частью ПО: инициализация внешнего и внутреннего АЦП, считывание и цифровая фильтрация кодов АЦП, преобразование кодов в значения измеряемых величин, запись и хранение калибровочных коэффициентов, расчет контрольной суммы (КС) ПО и представление номера и КС.
Основные функции, реализуемые метрологически не значимой частью ПО: работа с интерфейсом, преобразование данных для передачи по интерфейсу, сервисные функции.
Идентификационные данные ПО преобразователей приведены ниже.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПРИЗ |
ПРИЗ-1-1 |
ПВ 1.5 |
BC5D |
Сумма байт кода по модулю 216 |
ПРИЗ-1-2 |
ПВ 1.5 |
E0B6 | ||
ПРИЗ-2-1 |
ПВ 1.6 |
207A | ||
ПРИЗ-2-2 |
ПВ 1.6 |
7E13 | ||
ПРИЗ-3 |
ПВ 1.8 |
C4A3 |
Метрологические характеристики преобразователей определены с учетом их ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - C по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель преобразователей в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе РБЯК.408843.058 РЭ «Преобразователи измерительные «ПРИЗ». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерительным преобразователям «ПРИЗ»ТУ 4217-058-15147476-2008. «Преобразователи измерительные «ПРИЗ». Технические условия».
Поверка
Поверка»Комплект соединителей
РБЯК.408880.058 ПС
Адаптер интерфейса
«RS485/RS232»
осуществляется по документу РБЯК.408843.058 МП «Преобразователи измерительные «ПРИЗ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 апреля 2008 г.
Перечень эталонов и вспомогательного оборудования, применяемых при поверке:
-
- стенд СКС6. ТУ 4217-023-23041473-98 (Госреестр № 17564-09);
-
- адаптер АПС70. Паспорт РАЖГ.426477.031 ПС;
-
- комплект соединителей. Паспорт РБЯК.408880.058 ПС;
-
- компьютер с программным обеспечением «Ассистент-Поверка»;
-
- адаптер (преобразователь) интерфейса «RS485/RS232».
Изготовитель
Закрытое акционерное общество «НПФ Теплоком». ЗАО «НПФ Теплоком».195273, Россия, г. Санкт-Петербург, Пискаревский пр., д. 63, лит. А, оф. 222.
т. 8-800-250-03-03, т/ф +7 (812) 703-72-00
Е-mail: welcome@teplocom-holding.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Принцип работы преобразователей основан на измерении входных сигналов постоянного тока, сопротивления, частоты и количества импульсов (выходных сигналов первичных измерительных преобразователей) и преобразовании результатов измерений в значения соответствующих им физических величин.
Измерительная информация посредством сигнала в стандарте интерфейса RS-485 представляется на внешние устройства, поддерживающие протокол обмена Modbus RTU или Modbus ASCII.
В зависимости от количества каналов измерений входных сигналов преобразователи имеют модификации, указанные ниже.
Модификация |
Количество каналов измерений сигналов | |||
аналоговых |
импульсных 1) | |||
тока/сопротивления (канал НА) |
тока (канал LА) |
канал HF |
канал LF | |
ПРИЗ-1-1 |
8/4 2) |
8 |
4 |
4 |
ПРИЗ-1-2 |
16/82) | |||
ПРИЗ-2-1 |
-/4 |
8 |
8 |
- |
ПРИЗ-2-2 |
-/8 | |||
ПРИЗ-3 |
-/4 |
8 |
2 |
- |
|
Преобразователи модификаций ПРИЗ-1-1 и ПРИЗ-1-2 имеют исполнения, функциональные возможности которых приведены ниже.
Обозначение исполнения |
Функциональные возможности |
Ф |
Измерение физических величин, функционально связанных с информационным параметром входного сигнала. |
Т |
Повышенное быстродействие конфигурируемых каналов измерений. |
Ф-Т |
Совмещены функциональные возможности исполнений Ф и Т. |
Преобразователи всех модификаций, при их применении в системах автоматического регулирования, обеспечивают совместную работу с дополнительными устройствами (модулями расширения, модулями ввода/вывода), обеспечивающими прием и передачу сигналов управления.
Преобразователи всех модификаций, кроме ПРИЗ-3, имеют два конструктивных исполнения:
- исполнение К (корпусное), степень защиты IP55 по ГОСТ 14254;
- исполнение Д (DIN- реечное ), степень защиты IP20 по ГОСТ 14254.
Преобразователи модификации ПРИЗ-3 имеют конструктивное исполнение Д, при этом на DIN-рейке вместе с преобразователем допускается установка модулей ввода/вывода сигналов управления.
Питание преобразователей исполнения К осуществляется от сети переменного частотой 50 Гц тока напряжением 220 В, преобразователей исполнения Д - от источников постоянного тока с номинальным напряжением 5 В.
Внешний вид преобразователей различных модификаций и конструктивных исполнений приведен на рисунках 1 - 3.
Рисунок 1. Преобразователи ПРИЗ-1 и ПРИЗ-2 в конструктивном исполнении Д
Рисунок 2. Преобразователь ПРИЗ-3
ГI имён Пномйи

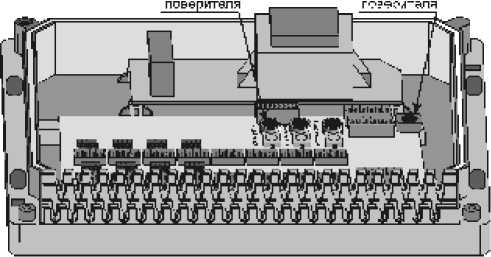

Рисунок 3. Преобразователи ПРИЗ-1 и ПРИЗ-2 в конструктивном исполнении К (без верхней крышки корпуса)
В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, приведенные на рисунках 1 - 3.
