Номер по Госреестру СИ: 36761-08
36761-08 Газоанализаторы
(Xgard)
Назначение средства измерений:
Газоанализаторы Xgard предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода и вредных веществ в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Программное обеспечение
Газоанализаторы (за исключением ЦБУ) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Формирование выходного сигнала осуществляется операционными усилителями.
ЦБУ имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач обеспечения газоанализаторов электрическим питанием, сбора и отображение измерительной информации от газоанализаторов, выдачи световой и звуковой сигнализацию о превышении установленных пороговых значений. Программное обеспечение идентифицируется путем вывода на дисплей версии программного обеспечения при включении питания ЦБУ:
Программное обеспечение выполняет следующие функции:
-
- прием и обработку измерительной информации;
-
- формирование выходного аналогового сигнала;
-
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
Vortex |
VORTEX-E2 |
1.15 |
0x1F959E36 |
CRC-32-C |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.
Лист № 3 всего листов 9
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус газоанализатора и боковую поверхность ЦБУ (при наличии).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Газоанализаторы Xgard. Руководство по эксплуатации», 2009 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам водорода Xgard тип 1, 2, 3, 5
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
-
3 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом измерений содержания горючих газов до 100 % нижнего концентрационного предела распространения пламени.
-
4 ГОСТ 27540-87 Сигнализаторы горючих паров и газов термохимические. Общие технические условия.
-
5 ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
-
6 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
-
7 ГОСТ 8.578-2002 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
8 Документация фирмы "Crowcon Detection Instruments Ltd.".
Лист № 9 всего листов 9
Поверка
Поверкаосуществляется по документу МП-242-0615-2007 «Газоанализаторы Xgard. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” с Изменением № 1 от 08.02.2013 г..
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
Лист № 8 всего листов 9
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
-
- стандартные образцы газовых смесей состава метан - воздух (ГСО 3907-87), метан -азот (ГСО 3886-87, 3890-87, 3892-87, 3894-87), пропан - воздух (ГСО 3969-87, 3970-87), пропан - азот (9687-2010), этан - воздух (ГСО 8971-2008), аммиак - воздух (ГСО 9167-2008), кислород - азот (ГСО 3726-87), оксид углерода - воздух (ГСО 3843-87, 3844-87, 3847-87, 9792-2011, 3850-87, 3854-87), сероводород - азот (ГСО 8368-2003, 6172-91), сероводород -воздух (ГСО 9172-2008), аммиак - воздух (ГСО 9167-2008), хлорид водорода - азот (ГСО 9257-2008), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
-
- источники микропотока хлора (ИМ163-М-Г2) по ИБЯЛ.418319.013 ТУ;
-
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р или ГГС-Т.
Заявитель
ООО НПО "ЭКО-ИНТЕХ", МоскваАдрес: 115230, г. Москва, Каширское ш., д.13, корп. 1, тел: +7 (499) 611-03-25, +7 (495) 97802-94, факс: +7 (499) 613-91-94, +7 (495) 925-88-76, e-mail: info@eco-intech. com,
http://www.eco-intech.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», Санкт-ПетербургАдрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14 e-mail: info@vniim.ru
Газоанализаторы Xgard (в дальнейшем газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Газоанализаторы выпускаются в 7 исполнениях и различаются принципом измерений первичного измерительного преобразователя, видом и степенью взрывозащиты и типом выходного аналогового сигнала. Исполнения газоанализаторов указаны в таблице 1.
Таблица 1
Исполнение |
Принцип измерений первичного измерительного преобразова теля |
Аналоговый выход |
Вид и маркировка взрывозащиты |
Xgard Type 1 |
электрохимический |
токовый 4-20 мА, двухпроводный |
искробезопасная цепь, 0ExiaIICT4 |
Xgard Type 2 |
электрохимический |
токовый 4-20 мА, двухпроводный |
взрывонепроницаемая оболочка, 1ExdIICT6 |
Xgard Type 3 |
термокаталитический |
напряжение (разбаланс моста Уитстона), трехпроводный |
взрывонепроницаемая оболочка, 1ExdIICT4...T6 |
Xgard Type 4 |
термокаталитический |
напряжение (разбаланс моста Уитстона), трехпроводный |
взрывонепроницаемая оболочка, 1ExdIICT3 |
Xgard Type 5 |
термокаталитический |
токовый 4-20 мА, трехпроводный |
взрывонепроницаемая оболочка, 1ExdIICT4...T6 |
Xsafe |
термокаталитический |
напряжение (разбаланс моста Уитстона) или токовый 4-20 мА, трехпроводный |
без взрывозащиты, общепромышленное исполнение |
Xgard Type 6 |
термокондуктометрический |
токовый 4-20 мА, трехпроводный |
взрывонепроницаемая оболочка, 1ExdIICT4.T6 |
Примечание - газоанализаторы Xgard исполнений Xgard Type 3, 4 и Xsafe с аналоговым выходом по напряжению (разбаланс моста Уитстона) должны поставляться и эксплуатироваться только в комплекте с центральным блоком управления Vortex. |
Центральный блок управления и сигнализации Vortex (ЦБУ) выпускается в трех исполнениях: в отдельном пластиковом корпусе, в виде 19" каркаса для установки в стойку и в виде встраиваемой панели. ЦБУ обеспечивает электрическое питание, сбор и отображение из-
Лист № 2 всего листов 9 мерительной информации от газоанализаторов (до 12 шт.) и до 3 каналов для датчиков пожарной сигнализации;
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты по ГОСТ 14254:
-
- Xgard Type 1, 2, 3, 5, 6, Xsafe - IP65 или IP66 при наличии брызгозащитной насадки;
-
- Xgard Type 4 - IP54;
-
- ЦБУ Vortex (исполнение в отдельном пластиковом корпусе) IP 65;
-
- ЦБУ Vortex (исполнение в виде 19" каркаса для установки в стойку или в виде встраиваемой панели) IP30.

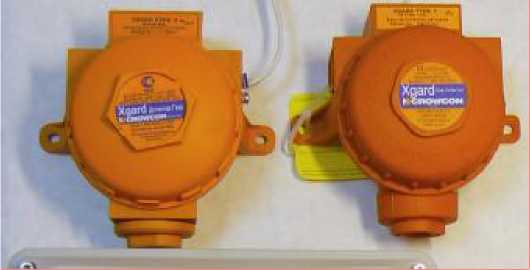

Внешний вид газоанализаторов приведен на рисунке 1.
Рисунок 1 - Внешний вид газоанализаторов Xgard и ЦБУ Vortex
-
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Xgard исполнений Xgard Type 3, 4, 5, 6, Xsafe приведены в таблице 3.
Таблица 3
Исполнение газоанализатора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
абсолютной |
относительной | ||||
Xgard Type 3, 4, 5, Xsafe |
Метан (CH4) |
От 0 до 100 % НКПР (от 0 до 4,4 % (об.д.)) |
От 0 до 50 % НКПР |
± 5 % НКПР | |
Xgard Type 6 |
Метан (CH4) |
От 0 до 10 % (об.д.) |
От 0 до 10 % (об.д.) |
± (0,2+0,Ю CвX ) % (об.д.) |
- |
От 0 до 25 % (об.д.) |
От 0 до 25 % (об.д.) |
± (0,5+0,Ю CвX ) % (об.д.) |
- | ||
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) |
± 5 % (об) |
- | ||
Свыше 50 до 100 % (об.д.) |
± 10 % отн. | ||||
Xgard Type 3, 4, 5 |
Пропан (C3H8) |
От 0 до 100 % НКПР (от 0 до 1,7) % (об.д.)) |
От 0 до 50 % НКПР |
± 5 % НКПР | |
Xgard Type 6 |
Пропан (C3H8) |
От 0 до 25 % (об.д.) |
От 0 до 25 % (об.д.) |
± (0,5+0,15© CвX ) % (об.д.) |
- |
Xgard Type 3, 4, 5 |
Этан (C2H6) |
От 0 до 100 % НКПР (От 0 до 2,5 % (об.д.)) |
От 0 до 50 % НКПР |
± 5 % НКПР | |
Xgard Type 3, 4, 5 |
Аммиак (NH3) |
От 0 до 100 % НКПР (От 0 до 15 % (об.д.)) |
От 0 до 33 % НКПР |
± 5 % НКПР |
Примечания:
-
1) пределы допускаемой основной погрешности по измерительным каналам довзрывоопас-ных концентраций горючих газов нормированы только для смесей, содержащих только один определяемый компонент;
-
2) метрологические характеристики газоанализаторов Xgard исполнений Xgard Type 3, 4 и Xsafe с аналоговым выходом по напряжению нормированы только в комплекте с ЦБУ Vortex.
-
3) значения НКПР для горючих газов - по ГОСТ Р 51330.19-99;
-
4) Свх - объемная доля определяемого компонента на входе газоанализатора, %._____________
-
2) Номинальное время установления показаний для газоанализаторов горючих газов
Т(),9ном, с 15.
-
3) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Xgard исполнений Xgard Type 1, 2 приведены в таблице 4.
Лист № 4 всего листов 9 Таблица 4
Испол нение |
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний T , с 0,9 ном | |
абсолютной |
относительной | |||||
Xgard Type 1, 2 |
Кислород (О2) |
От 0 до 25 % |
От 0 до 25 % |
± 1,0 % |
- |
60 |
Xgard Type 1, 2 |
Оксид углерода (СО) |
От 0 до 50 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
40 |
Свыше 20 до 50 млн-1 |
- |
± 10 % | ||||
От 0 до 100 -1 млн |
От 0 до 20 млн-1 |
± 2 млн-1 |
- | |||
Свыше 20 до 100 млн-1 |
- |
± 10 % | ||||
От 0 до 150 -1 млн |
От 0 до 20 млн-1 |
± 2 млн-1 |
- | |||
Свыше 20 до 150 млн-1 |
- |
± 10 % | ||||
От 0 до 200 -1 млн |
От 0 до 20 млн-1 |
± 2 млн-1 |
- | |||
Свыше 20 до 150 млн-1 |
- |
± 10 % | ||||
От 0 до 250 -1 млн |
От 0 до 250 -1 млн |
± 15 млн-1 | ||||
От 0 до 300 млн-1 |
От 0 до 300 млн-1 |
± 15 млн-1 |
- | |||
От 0 до 500 млн-1 |
От 0 до 300 млн-1 |
± 30 млн-1 |
- | |||
От 0 до 1000 -1 млн |
От 0 до 1000 -1 млн |
± 50 млн-1 | ||||
Xgard Type 1, 2 |
Сероводород (H2S) |
От 0 до 10 млн-1 |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Свыше 1 до 10 млн-1 |
- |
± 20 % | ||||
От 0 до 20 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 | ||||
От 0 до 25 -1 млн |
От 0 до 25 млн-1 |
± 5 млн-1 | ||||
От 0 до 30 -1 млн |
От 0 до 30 млн-1 |
± 6 млн-1 |
- | |||
От 0 до 50 -1 млн |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | |||
От 0 до 100 -1 млн |
От 0 до 100 -1 млн |
± 15 млн-1 | ||||
От 0 до 200 -1 млн |
От 0 до 200 -1 млн |
± 30 млн-1 |
- | |||
Xgard Type 1 |
Сероводород (H2S) |
От 0 до 250 млн-1 |
От 0 до 250 млн-1 |
± 35 млн-1 |
- | |
От 0 до 300 млн-1 |
От 0 до 300 млн-1 |
± 40 млн-1 |
- | |||
От 0 до 1000 -1 млн |
От 0 до 1000 -1 млн |
± 100 млн-1 |
- |
Испол нение |
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний T , с 0,9 ном | |
абсолютной |
относительной | |||||
Xgard Type 1 |
Аммиак (NH3) |
От 0 до 25 -1 млн |
От 0 до 25 млн-1 |
± 4 млн-1 |
- |
20 |
От 0 до 50 -1 млн |
От 0 до 28 млн-1 |
± 5 млн-1 |
- | |||
Свыше 28 до 50 -1 млн |
- |
± 20 % | ||||
От 0 до 100 млн-1 |
От 0 до 28 млн-1 |
± 5 млн-1 |
- | |||
Свыше 28 до 100 млн-1 |
- |
± 20 % | ||||
От 0 до 250 -1 млн |
От 0 до 28 млн-1 |
± 5 млн-1 |
- | |||
Свыше 28 до 250 млн-1 |
- |
± 20 % | ||||
От 0 до 500 млн-1 |
От 0 до 500 млн-1 |
± 100 млн-1 | ||||
От 0 до 1000 млн-1 |
От 0 до 1000 млн-1 |
± 150 -1 млн | ||||
Xgard Type 1 |
Хлористый водород (HCl) |
От 0 до 20 -1 млн |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
60 |
Свыше 4 до 20 млн-1 |
- |
± 20 % | ||||
От 0 до 50 млн-1 |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | |||
От 0 до 100 млн-1 |
От 0 до 100 млн-1 |
± 15 млн-1 |
- | |||
Xgard Type 1 |
Хлор (Cl2) |
От 0 до 2,5 млн-1 |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Свыше 1 до 2,5 млн-1 |
- |
± 20 % | ||||
От 0 до 5 -1 млн |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- | |||
Свыше 1 до 5 млн-1 |
- |
± 20 % | ||||
От 0 до 10 -1 млн |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- | |||
Свыше 1 до 10 млн-1 |
- |
± 20 % | ||||
От 0 до 15 млн-1 |
От 0 до 15 млн-1 |
± 0,3 млн-1 |
- | |||
От 0 до 20 -1 млн |
От 0 до 20 млн-1 |
± 0,4 млн-1 |
- | |||
От 0 до 50 -1 млн |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | |||
От 0 до 100 млн-1 |
От 0 до 100 млн-1 |
± 20 млн-1 |
- |
-
4) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5.
-
5) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности 1,0.
Лист № 6 всего листов 9
-
8) Время прогрева газоанализатора должно быть, мин, не более
-
9) Время непрерывной работы без корректировки показаний по измерительным каналам, мес, не менее
-
10) Электрическое питание ЦБУ осуществляется:
- переменным током частотой 50-60 Гц с номинальным напряжением 110 / 120 В, 220 / 240 В; - постоянным током напряжением 20-30 В .
-
11) Параметры электрического питания газоанализаторов приведены в таблице 5.
Таблица 5
Исполнение газо анализатора |
Напряжение питания |
Потребляемый ток, не более |
Xgard Type 1, 2 |
Постоянный ток, 8-30 В |
24 мА |
Xgard Type 3, 4 * |
Постоянный ток, (2,0±0,1) В |
300 мА |
Xgard Type 5, 6 |
Постоянный ток, 10-30 В |
50 мА при напряжении питания 24 В |
Xsafe с токовым выходом 4-20 мА |
Постоянный ток, 10-30 В |
50 мА при напряжении питания 24 В |
Xsafe с выходом по напряжению * |
Постоянный ток, (2,0±0,1) В |
300 мА |
Примечание - * - только в комплекте с ЦБУ Vortex. Электрическое питание комплекта осуществляется в этом случае от сети переменного тока частотой 50-60 Гц напряжением 110/120 В или 220/240 В (выбирается переключением) или постоянным током напряжением 20-30 В. |
-
12) Средний срок работы сенсоров, лет, не менее
-
13) Габаритные размеры и масса элементов газоанализатора приведены в таблице 6.
Таблица 6
Газоанализатор |
Тип |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
высота |
ширина |
длина | |||
Газоанализатор, корпус из алюминиевого сплава |
Xgard Type 1, 2, 3, 4, 5, 6 |
156 |
166 |
111 |
1,0 |
Газоанализатор, корпус из нержавеющей стали |
Xgard Type 1, 2, 3, 4, 5, 6 |
156 |
166 |
111 |
3,1 |
Газоанализатор, корпус из алюминиевого сплава |
Xgard Type 6 |
195 |
166 |
111 |
1,0 |
Газоанализатор |
Тип |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
высота |
ширина |
длина | |||
Газоанализатор, корпус из нержавеющей стали |
Xgard Type 6 |
195 |
166 |
111 |
3,1 |
Газоанализатор, корпус из алюминиевого сплава |
Xsafe |
156 |
166 |
111 |
1,0 |
ЦБУ |
Vortex |
470 |
306 |
170 |
12,0 |
Рабочие условия эксплуатации газоанализатора
Таблица 7
Элемент газоанализатора |
Диапазон температуры окружающей среды, oC |
Диапазон относительной влажности, % |
Диапазон атмосферного давления, кПа |
Xgard Type 1, 2 |
От минус 20 до 50 |
От 0 до 90, без конденсации |
1013±101,3 |
Xgard Type 3 |
От минус 40 до 80 |
От 0 до 99, без конденсации | |
Xgard Type 4 |
От минус 20 до 150 |
От 0 до 99, без конденсации | |
Xgard Type 5 |
От минус 40 до 55 |
От 0 до 99, без конденсации | |
Xgard Type 6 |
От плюс 10 до 55 |
От 0 до 90, без конденсации | |
Xsafe с выходом по напряжению |
От минус 40 до 80 |
От 0 до 99, без конденсации | |
Xsafe с токовым выходом |
От минус 40 до 55 |
От 0 до 99, без конденсации | |
Vortex |
От минус 10 до 40 |
От 0 до 95 |
