Номер по Госреестру СИ: 36306-07
36306-07 Эквиваленты сети
(Я6-127)
Назначение средства измерений:
Эквивалент сети Я6-127 совместно с приборами для измерения напряжения индустриальных радиопомех, имеющими входное сопротивление 50 Ом (например измерительный приемник РИАП 1.8 или селективные микровольтметры SMV 6, SMV 8,5) обеспечивает измерение напряжения помех в диапазоне частот от 0,15 до 300 МГц излучаемых в цепи питания у приборов, машин и установок.
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на корпусе прибора методом аппликации и на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети Я6-127
-
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ Р 51319-99 «Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний».
-
3 ИУШЯ.411158.019 ТУ «Эквивалент сети Я6-127. Технические условия».
Поверка
Поверкаосуществляется по документу ИУШЯ.411158.019 РЭ, раздел 7 «Поверка эквивалента», согласованному с руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 28.05.2007 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 3.
Таблица 3 - Перечень эталонов, применяемых при поверке
Наименование средства поверки |
Пределы измерения |
Погрешность |
Г енератор сигналов высокочастотный Г4-176 |
Диапазон частот (0,15-300) МГц |
Погрешность установки частоты 6 = ±1,5х10’7£ |
Измеритель разности фаз и отношений уровней ФК2-39 |
Диапазон частот (0,15-300) МГц U от 1 до 1000 мВ |
Погрешность измерения отношения уровней 6 = ± (1 - 15)% |
Изготовитель
Акционерное общество «Специальное конструкторское бюро радиоизмерительной аппаратуры» (АО «СКБ РИАП»)
ИНН 5261074599
603950, г. Н. Новгород, пр-кт Гагарина, 174 Тел./факс: (831)465-95-32
Е-mail: market@skbriap.ru
Испытательный центр
ГЦИ СИ ФГУ «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ГЦИ СИ ФГУ «Нижегородский ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru
Эквивалент является двухпроводным V-образным эквивалентом сети тип 5 по ГОСТ Р 51319-99 с расширением диапазона рабочих частот до 300 МГц.
Конструктивно эквивалент выполнен из одного блока. Блок имеет разъемы для подключения источника радиопомех, электрической сети, измерителя радиопомех, устройства заземления. Напряжение помех от источника помех через коммутатор поступает на измеритель радиопомех, подсоединенный к разъему «ИЗМЕРИТЕЛЬ ИРП». Коммутатор, входящий в состав эквивалента сети, содержит два высокочастотных фильтра для подавления напряжения питающей сети до уровней, безопасных для подключения измерителя радиопомех, и переключателей для подключения выхода «ИЗМЕРИТЕЛЬ ИРП» к шине питающей сети L или N.

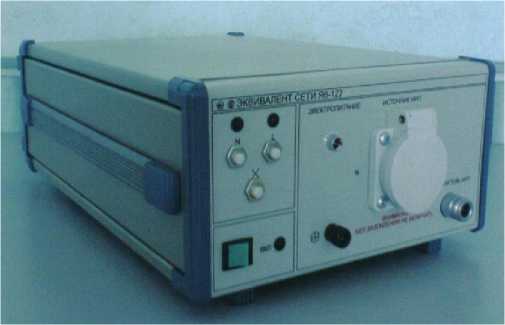

Внешний вид эквивалента приведен на рисунке 1.

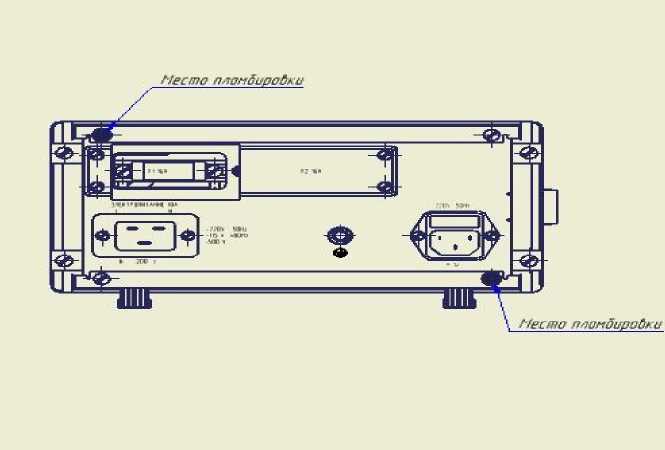

Схема пломбировки приведена на рисунке 2.
Рисунок 1
Рисунок 2
Состав комплекта эквивалента сети Я6-127 приведен в таблице 2.
Таблица 2
Наименование, тип |
Обозначение |
Количество |
1 Эквивалент сети Я6-127 |
ИУШЯ.411158.019 |
1 |
2 Шнур сетевой SCZ-10 |
1 | |
3 Шнур силовой |
ИУШЯ.685631.035 |
1 |
4 Кабель |
ИУШЯ.685661.039 |
1 |
5 Нагрузка согласованная 50 Ом* |
ЕЭ2.243.970 |
1 |
6 Переход * |
ИУШЯ.468567.006 |
1 |
7 Переход * |
ИУШЯ.468567.007 |
1 |
8 Предохранитель Т1А 16A |
2 | |
9 Вставка плавкая ВП2Б-1-1А-250 В |
ОЮ0.481.005 ТУ |
2 |
10 Руководство по эксплуатации |
ИУШЯ.411158.019 РЭ |
1 |
11 Формуляр |
ИУШЯ.411158.019 ФО |
1 |
12 Футляр |
1 | |
13 Ящик картонный |
ИУШЯ.323229.031 |
1 |
* Поставляется по отдельному заказу.
Таблица 1
Наименование характеристики |
Значение | |
1 Диапазон рабочих частот, МГц |
От 0,15 до 300 | |
2 Максимальный рабочий ток, А |
10 | |
3 Максимальное напряжение электропитания, В | ||
- постоянное |
500 | |
- переменное, частоты 50 Гц |
250 | |
- переменное, частоты 400 Гц |
140 | |
4 Падение напряжения электропитания на частоте 50 Гц, В |
5 | |
5 Модуль полного входного сопротивле- | ||
0,01 + f2 | ||
ния, в диапазоне частот, Ом: | ||
- от 0,15 до 10 МГц |
50 |
/ +20 % |
/ 2 2,635 + f2 | ||
где f - частота, МГц; | ||
- от 10 до 100 МГц |
50±10 | |
5.1 КСВН входа в диапазоне частот от 100 |
не более 1,5 | |
до 300 МГц | ||
6 Затухание фильтра эквивалента, в диапазоне частот, дБ: | ||
- от 0,15 до 1 МГц |
не менее 20 | |
- от 1 до 100 МГц |
не менее 30 | |
- от 100 до 300 МГц |
не менее 20 | |
7 Переходное затухание, дБ |
не менее 20 | |
8 Коэффициент калибровки в диапазоне частот, дБ: | ||
- от 0,15 до 100 МГц |
8,0 | |
- от 100 до 300 МГц |
8,2 | |
9 Пределы допускаемой относительной погрешности коэффициента калибровки в диапазоне частот, дБ: | ||
- от 0,15 до 100 МГц |
±1 | |
- от 100 до 300 МГц |
±1,2 | |
10 Габаритные размеры эквивалента, мм, не более | ||
- длина |
250 | |
- ширина |
405 | |
- высота |
130 | |
11 Масса эквивалента, кг, не более |
4,5 | |
12 Средняя наработка на отказ, ч, не менее |
10000 | |
13 Условия эксплуатации и транспортирования в соответствии с ГОСТ 22261-94 для средств измерений группы 3. |
