Номер по Госреестру СИ: 35952-07
35952-07 Спектрофотометры отражения инфракрасные
(InfraXact)
Назначение средства измерений:
Спектрофотометры отражения инфракрасные InfraXact (далее по тексту - спектрофотометры) предназначены для измерения спектральной оптической плотности (десятичный логарифм спектрального коэффициента отражения) твердых, гранулированных и жидких образцов в спектральном диапазоне от 570 до 1848 нм.
Внешний вид.
Спектрофотометры отражения инфракрасные
Рисунок № 1
Внешний вид.
Спектрофотометры отражения инфракрасные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.12.2017
Номер записи - 122806
ID в реестре СИ - 345206
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ТРИТОН-М, ТРИТОН, Спектрофотометр отражения инфракрасный InfraXact, св-15, Нет модификации, нет данных , КВг1,5, КВ 1,5, NIRS DS 2500, InfraXact,
Производитель
Изготовитель - Компания "FOSS Analytical AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 138
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 9
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 403 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Спектрофотометры отражения инфракрасные (InfraXact)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "FOSS Analytical AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35952-07 13.12.2017 |
Спектрофотометры отражения инфракрасные, InfraXact Компания "FOSS Analytical AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
45387-10 01.08.2015 |
Спектрофотометры, XDS Компания "FOSS Analytical AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
60285-15 01.04.2020 |
Спектрофотометры, NIRS мод. NIRS DS2500, NIRS DA1650 Компания "FOSS Analytical AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Спектрофотометры отражения инфракрасные (InfraXact)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 67 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Ульяновский ЦСМ» (RA.RU.311219) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрофотометры отражения инфракрасные (InfraXact)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
6750 | 4849 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
5398 | 4849 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4440 | 4849 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
4440 | 4849 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
4440 | 4849 |
Программное обеспечение
Управление режимами работы, все операции калибровки, измерений и сохранения результатов производится специализированным программным обеспечением ISIscan.
Идентификационные данные метрологически значимой части программного обеспе-
чения указаны в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ISIscan |
ISIscan |
4. |
312F1E25F235C06E17D20 |
MD5 |
|
200A4BE90D4 |
К метрологически значимой части ПО ISIscan относится исполняемый файл isis-can.exe. Метрологически значимая часть ПО ISIscan выполняет следующие функции:
-
■ управление прибором;
-
■ установка режимов работы прибора;
-
■ получение спектров поглощения исследуемых проб;
-
■ построение калибровочных зависимостей;
-
■ расчет содержания определяемых компонентов
-
■ обработка и хранение результатов измерений;
-
■ проведение диагностических тестов прибора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Лист № 3 всего листов 4
Знак утверждения типа
Знак утверждения типананосится на корпус спектрофотометров в виде наклейки и на титульный лист руководства пользователя печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Спектрофотометры отражения инфракрасные InfraXact. Руководство пользователя», раздел 4 «Подготовка к использованию» и раздел 5 «Процедура анализа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам отражения инфракрасным InfraXactГОСТ 8.557-2007 «Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,5 до 20,0 мкм»
Поверка
Поверкаосуществляется по документу: «Спектрофотометры отражения инфракрасные InfraXact» Приложение А к Руководству пользователя. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в июле 2007 г.
Основные средства поверки:
Комплект мер диффузного отражения ХС-1010
Основные метрологические характеристики:
Рабочий спектральный диапазон от 400 до 2600 нм.
Диапазон измерений спектрального коэффициента отражения от 0,02 до 0,95 отн. ед.
Пределы допускаемой абсолютной погрешности измерения спектрального коэффициента диффузного отражения в диапазоне от 0,95 до 0,20 отн.ед. включительно: ± 0,005
Пределы допускаемой абсолютной погрешности измерения спектрального коэффициента диффузного отражения в диапазоне ниже 0,20 отн.ед.: ± 0,003
Пределы допускаемой погрешности измерения значений длин волн пиков поглощения светофильтра WavaCert-1920a не более ± 0,3 нм.
Изготовитель
Компания FOSS Analitical AB, ШвецияPal Anders vag 2, Box 70, SE-263 21 Hoganas
Tel: +45 70-10-33-70, Fax: +45 70-10-33-71
www.foss.dk
Заявитель
Общество с ограниченной ответственностью «Фосс Электрик» (ООО «Фосс Электрик»)105066, г. Москва, ул. Нижняя Красносельская, д. 35, стр.64
Тел: +7 495-640-76-10, +7 495-640-76-11
E-mail: ak@foss.dk
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Ростест-Москва», аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30010-10 от 15.03.2010 г.Адрес: 117418, Москва, Нахимовский пр-т, 31.
Телефон: (495) 544-00-00
E-mail: spravka@rostest. ru
Принцип действия спектрофотометров основан на сравнении двух световых потоков: полного, принимаемого за 100% отражения, и ослабленного при отражении от исследуемого образца.
Спектрофотометры собраны по однолучевой схеме. В корпусе спектрофотометра расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; кюветное отделение для размещения чашки с исследуемым образцом или раствором; приемники излучения -кремниевый фотодиод для диапазона длин волн от 570 до 1098 нм и детектор на основе In-GaAs для диапазона длин волн от 1100 до 1848 нм, а так же система электропитания и схема связи с управляющим компьютером.
Место нанесения маркировки
Рисунок 1 - Общий вид Спектрофотометров отражения инфракрасных InfraXact с обозначение места нанесения маркировки

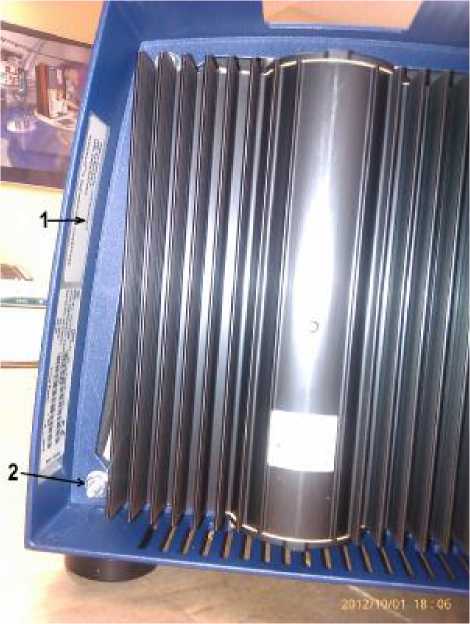

Рисунок 2 - Спектрофотометр отражения инфракрасный InfraXact с обозначением мест нанесения маркировки (1) и пломбирования (2) (вид сзади)
Таблица 3
|
Наименование |
Количество, шт |
|
Спектрофотометр отражения инфракрасный InfraXact |
1 |
|
Блок питания |
1 |
|
Чашки для образцов* |
от 1 до 12 |
|
Комплект ЗИП |
1 |
|
CD диск с программным обеспечением |
1 |
|
ПЭВМ (поставляется отдельно) |
1 |
|
Руководство пользователя с методикой поверки |
1 |
|
*- количество по требованию Заказчика. | |
представлены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений спектральной оптической плотности, Б |
от 0,00 до 2,50 |
|
Рабочий спектральный диапазон, нм |
от 570 до 1848 |
|
Предел допускаемой абсолютной погрешности при измерении спектральной оптической плотности в диапазоне от 0,00 до 1,00 Б, Б |
± 0,04 |
|
Предел допускаемой абсолютной погрешности при измерении спектральной оптической плотности в диапазоне свыше 1,00 Б, Б |
± 0,08 |
|
Пределы допускаемой абсолютной погрешности шкалы длины волны, нм |
± 2,0 |
|
Потребляемая мощность, В •А, не более |
150 |
|
Г абаритные размеры, мм, не более |
300 х 500 х 270 |
|
Масса, кг, не более |
18 |
|
Параметры электропитания: напряжение постоянного тока, В |
24 |
|
сила тока, А |
3 |
|
Электропитание осуществляется через адаптер от сети переменного тока: с напряжением, В |
220 ± 22 |
|
частотой, Гц |
50 ± 1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до 40 |
|
- относительная влажность воздуха, %, не более |
80 |
