Номер по Госреестру СИ: 35656-07
35656-07 Пирометры инфракрасные
(LAND SYSTEM4)
Назначение средства измерений:
Пирометры инфракрасные LAND SYSTEM4 (далее - пирометры) предназначены для бесконтактного измерения температуры поверхностей твердых тел, газовых струй, расплавов различных материалов по их собственному тепловому излучению, при этом размеры отображаемой поверхности объекта определяются угловым полем зрения пирометра.
Внешний вид.
Пирометры инфракрасные
Рисунок № 1
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) пирометров инфракрасных LAND SYSTEM4 состоит из двух частей: встроенное ПО и автономное ПО.
Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе процессора серии Landmark, и не доступно для внешней модификации.
Автономное ПО предназначено для конфигурации с помощью компьютера (с установленной программой-конфигуратором) процессора Landmark Technic. Процессор Landmark for Profibus поставляется с файлом .gsd, который должен быть при работе помещен в папку gsd мастер-системы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
- «С» - для автономной части ПО . Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные встроенной и автономной части ПО представлены в таб -лице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программ-много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (*) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО для процессора Landmark Graphic |
LMG SOFTWARE |
V2.06 |
По номеру версии |
- |
Встроенное ПО для процессора Landmark Technic |
LMT PROCESSOR SOFTWARE |
V1.2 |
По номеру версии |
- |
Встроенное ПО для процессора Landmark for Profibus |
LMP EMBEDDED SOFTWARE |
V2.00 |
По номеру версии |
- |
Внешнее ПО для процессора Landmark Technic |
LMT Configuration Software |
V2.0 |
По номеру версии |
- |
Внешнее ПО для процессора Landmark for Profibus |
LMP GSD SOFTWARE |
V2.00 |
По номеру версии |
- |
(*) - и более поздние версии
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус первичного пирометрического преобразователя и процессора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на пирометры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным LAND SYSTEM4
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «LAND Instruments International», Великобритания.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры.
Поверка
Поверкаосуществляется по методике поверки МП 35656-07 «Пирометры инфракрасные LAND SYS-TEM4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», январь 2007г.
Основные средства поверки:
-
- источники излучения в виде моделей черного тела, эталонные 1-го разряда, диапазон воспроизводимых температур от 0 до плюс 2500 °С.
Изготовитель
Тел.: (01246) 417691
Факс: (01246) 410585
E-mail: infrared.sales@landinst.com
Заявитель
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43 Тел.: +7 (812) 703 0785
Факс: +7 (812) 703 0783
E-mail: vl adimir@rustek. net
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ ) ФГУП «ВНИИМС », г.МоскваПринцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре. Далее, сигнал с помощью вторичного цифрового прибора серии Landmark (далее - процессор) преобразуется в аналоговый (4-20 мА) или цифровой сигнал (в т.ч. для передачи по протоколу RS232/485 или Profibus на персональный компьютер).
Пирометры представляют собой первичный пирометрический преобразователь и процессор, который используется для управления пирометрическим преобразователем, а также для преобразования выходных сигналов преобразователя в значения температуры с последующей обработкой и индикацией их на дисплее.
Первичные пирометрические преобразователи представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник, электронного блока измерения. Первичные пирометрические преобразователи подразделяются на несколько модификаций, которые отличаются между собой диапазоном измерения температуры, типом детектора и оптической системой.
Процессоры серии Landmark подразделяются на: Landmark Graphic (с графическим дисплеем), Landmark Classic (с цифровым индикатором), и Landmark Technic, Landmark for Profibus, Landmark Basic (без индикатора). В качестве индикатора в процессах моделей Landmark Technic, Landmark Basic может использоваться цифровой индикатор Landmark LMi. При измерении температуры реальных объектов, имеющих отличную от черного тела излучающую способность, в процессоре предусмотрена возможность установки реального значения излучательной способности объекта.

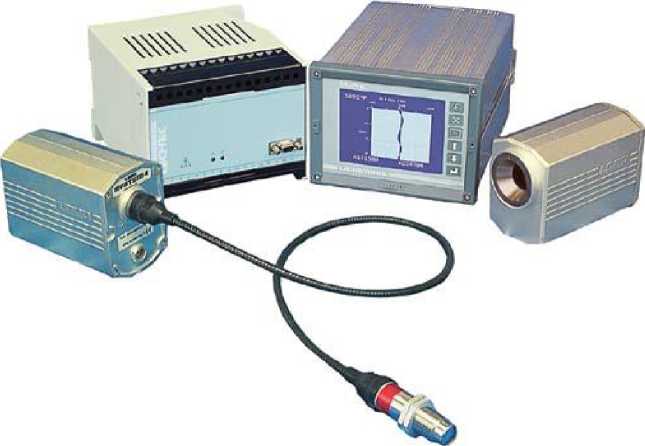

Фотография общего вида пирометров приведена на рисунке 1:
Рис.1 Пирометры инфракрасные LAND SYSTEM4
В комплект поставки пирометра входят:
-
- Пирометрический преобразователь - 1 шт. (или другое количество - по заказу);
-
- Процессор - 1 шт.;
-
- Руководство по эксплуатации - 1 экз.;
-
- Методика поверки - 1 экз.;
-
- Индикатор LAND LMi - 1 экз. (по заказу).
первичных пирометрических преобразователей приведены в таблицах 2 и 3. В таблице 4 представлены технические характеристики процессоров. В таблице 5 приведена суммарная погрешность пирометра (D) в зависимости от модели первичного пирометрического преобразователя и используемого процессора.
Таблица 2
Модель |
Диапазон измеряемых темпера-тур, °C |
Спектральный диапазон, мкм |
Показатель ви-зирова-ния |
Время установления рабочего режима, мс, не более: |
Условия эксплуатации: температура окружающей среды, °C |
Воспроизводи-мость, °C |
Ml 450/1000C |
450 - 1000 |
l |
30:1 |
5 |
0 - 70 |
1 |
Ml 600/1600C, |
600 - |
l |
100:1 |
5 |
0 - 70 |
<1 |
Ml 600/1600C T.O. |
1600 | |||||
Ml 800/2600C, |
800 - |
l |
200:1 |
5 |
0 - 70 |
2 |
Ml 800/2600C T.O. |
2600 | |||||
M2 300/1100C, |
300 - |
1,6 |
100:1 |
5 |
0 - 50 |
<1 |
M2 300/1100C T.O. |
ll00 | |||||
M4 50/250C |
50 - 250 |
2,4 |
30:1 |
100 |
5 - 45 |
1 |
M4 150/550C |
150 - 550 |
2,4 |
100:1 |
100 |
5 - 45 |
1 |
M5 400/1300C, |
400 - 1300 |
4,8 - 5,2 |
100:1 |
100 |
0 - 70 |
<1 |
M5 1000/2500C |
1000 - 2500 |
4,8 - 5,2 |
100:1 |
100 |
0 - 70 |
1 |
M6 0/300C |
0 - 300 |
3 - 5 |
30:1 |
100 |
5 - 45 |
<1 |
M6 100/700C |
100 - 700 |
3 - 5 |
100:1 |
100 |
5 - 45 |
1 |
M7 25/375C |
25 - 375 |
3,43 |
30:1 |
100 |
5 - 45 |
1.5 |
M8 0/1000C |
0 - 1000 |
8 - 14 |
100:1 |
100 |
0 - 70 |
<1 |
Rl 600/1600C |
600 - 1600 |
0,85 - 1,1 (пирометр |
50:1 |
15 |
0 - 50 |
1 |
Rl 1000/2600C |
1000 - 2600 |
спектрального отношения) |
200:1 |
15 |
0 - 50 |
2 |
Оптико-волоконные пирометрические преобразователи | ||||||
MI 600/1600CL, |
600 - |
l |
25:1 |
5 |
0 - 70 |
<1 |
Ml 600/1600CYL |
1600 | |||||
Ml 800/2600CL, |
800 - |
l |
75:1 |
5 |
0 - 70 |
2 |
Ml 800/2600CYL |
2600 | |||||
M2 300/1100CL, |
300 - |
1,6 |
25:1 |
5 |
0 - 50 |
<1 |
M2 300/1100CYL |
1100 | |||||
M3 50/250CQ |
50 - 250 |
2,1 |
20:1 |
<100 |
0 - 50 |
1 |
Rl 600/1600CL |
600 - |
0,85 - 1,1 |
25:1 |
15 |
0 - 50 |
1 |
Rl 600/1600CYL |
1600 |
(пирометр | ||||
Rl 1000/2600CL Rl l000/2600CYL |
1000 - 2600 |
спектрального отношения) |
75:1 |
15 |
0 - 50 |
2 |
Таблица 3
Условия эксплуатации: Относительная влажность, % |
от 0 до 99 без конденсации |
Защита от внешних воздействий |
IP54 |
Питание: |
От 24 до 30 В, постоянный ток |
Габаритные размеры (Длина х Ширина х Высота), мм |
157х 80x114 |
Масса, г, не более |
800 |
Таблица 4
Процессор | ||||
Landmark Graphic |
Landmark Classic |
Landmark Technic (Profibus) |
Landmark Basic | |
Дисплей |
Графический ЖК экран (320 x 240 точек) |
Цифровой индикатор |
Нет (Опционально индикатор Landmark LMi) | |
Количество каналов измерений |
4 |
1 |
1 |
1 |
Подключение к компьютеру |
RS232 (опционально) |
- |
RS232 |
- |
Напряжение питания |
180:264 В, пе ременный ток 48: 63 Гц |
180:264 В, пе ременный ток 48: 63 Гц |
30 В, постоянный ток |
30:45 В постоянный ток |
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % |
От 0 до плюс 50 от 0 до 99 без конденсации | |||
Габаритные размеры (длина х ширина х высота), мм: |
258 х 206 x 158 |
114 х 100 х 75 |
122 х 55 х 75 | |
Масса, кг |
5,5 |
4,3 |
0,5 |
0,2 |
Таблица 5
Процессор | ||||
Пирометрический преобразователь |
Landmark Graphic |
Landmark Classic |
Landmark Technic Landmark for Profibus |
Landmark Basic |
M1 450/1000C |
±(0,4% (от измер. величины) + 1,1°C) |
±(0,5% + 1,4°C) |
±(0,4% + 1,1°C) |
±(0,6% + 1,7°C) |
M1 600/1600C, M1 600/1600C T.O., M1 600/1600CL, M1 600/1600CYL |
±(0,25% + 0,7°C) |
±(0,5% + 1,4°C) |
±(0,25% + 0,7°C) |
±(0,6% + 1,7°C) |
M1 800/2600C, M1 800/2600C T.O., M1 800/2600CL, M1 800/2600CYL |
±(0,4% + 1,1°C) |
±(0,75% + 3,1°C) |
±(0,4% + 1°C) |
±(0,9% + 3,5°C) |
M2 300/1100C, M2 300/1100C T.O., M2 300/1100CL, M2 300/1100CYL |
±2°C |
±(0,25% + 2,7°C) |
±2°C |
±(0,4% + 3,1°C) |
M3 50/250CQ |
±2°C |
±3°C |
±2°C |
±4°C |
M4 50/250C |
±3°C |
± 3,5°C |
±3°C |
±4°C |
M4 150/550C |
±3,5°C |
± 4,5°C |
±3,5°C |
± 5,5°C |
M5 400/1300C, |
±(0,35% + 1°C) |
±(0,7% + 2°C) |
±(0,35% + 1°C) |
±(0,75% + 2,1°C) |
M5 1000/2500C |
±(0,5% + 1,4°C) |
±(0,6% + 1,7°C) |
±(0,5% + 1,4°C) |
±(0,65% + 1,8°C) |
M6 0/300C |
± 2°C |
±(0,3% + 3,4°C) |
±2°C |
±(0,4% + 3,6°C |
Пирометрический преобразователь |
Landmark Graphic |
Landmark Classic |
Landmark Technic Landmark for Profibus |
Landmark Basic |
M6 100/700C |
± 2°C |
±(0,3% + 3,4°C) |
±2°C |
±(0,4% + 3,6°C |
M7 25/375C |
± 2°C |
± 3°C |
±2°C |
± 4°C |
M8 0/1000C |
± 3,5°C |
± 4,5°C |
±3,5°C |
± 5,5°C |
R1 600/1600C, R1 600/1600CL, R1 600/1600CYL |
±(0,45% + 1,3°C) |
±(0,7% + 2°C) |
±(0,45% + 1,3°C) |
±(0,75% + 2,1°C) |
R1 1000/2600C, R1 1000/2600CL, R1 1000/2600CYL |
±(0,75% + 2,1°C) |
±(1,1% + 3°C) |
±(0,75% + 2,1°C) |
±(1,2% + 3,3°C) |
Суммарная погрешность пирометра при использовании в комплекте с процессорами Landmark Technic, Landmark for Profibus, Landmark Basic цифрового индикатора Landmark LMi будет равна: ± (D +0,05% (от измер. значения)+0,5 °С) (°С).
