Номер по Госреестру СИ: 35101-07
35101-07 Тестеры оптические
(EOT-500)
Назначение средства измерений:
Тестеры оптические ЕОТ-500 (далее - тестеры) предназначены для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Тестеры оптические
Рисунок № 1
Внешний вид.
Тестеры оптические
Рисунок № 2
Программное обеспечение
Тестер функционирует под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектродвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа микроконтроллера тестера ЕОТ-500 |
LE0227 |
1.3.0.0 |
1А8А2552 |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части тестера. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Тестер оптический ЕОТ-500. Руководство по эксплуатации», раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим ЕОТ-500ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».
ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Техническая документация компании-изготовителя.
Поверка
Поверкаосуществляется по документу: ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР №.32837-06).
Основные метрологические характеристики:
-
- диапазон измеряемых значений средней мощности оптического излучения: от 1О'10 до 10'2 Вт;
-
- диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм;
-
- длины волн источников излучения (калибровки): 850+5, 1310+10, 1490+5, 1550+10, 1625+5 нм;
-
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки +2,5 %, в рабочем спектральном диапазоне +5 %, измерений относительных уровней мощности +1,2 %;
-
- рабочий диапазон длин волн спектральной установки: от 600 до 1700 нм;
-
- пределы допускаемого значения основной относительной погрешности измерений относительной спектральной характеристики опорного приёмника: ±5 %;
-
- пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
Изготовитель
Компания «EXFO Inc.», КанадаАдрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada. Тел/факс: +1 418 683-0211, +1 418 683-2170.
E-mail: info@exfo.com, www.exfo.com.
Заявитель
Закрытое акционерное общество «Концепт Технологии»,ЗАО «Концепт Технологии», Россия.
Адрес: 117574, г. Москва, Одоевского пр., д.З, кори.7, пом. ТАРП. Тел/факс: (495)775-31-75.
E-mail: info@c-tt.ru, www.c-tt.ru.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Тестер оптический ЕОТ-500 представляет собой измеритель оптической мощности и источник оптического излучения, выполненные в малогабаритном пластмассовом корпусе. Возможны модификации тестера только с измерителем мощности (ЕРМ-500) или только с источником излучения (ELS-500). Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах. Серия 500 представлена следующими моделями: измерители оптической мощности ЕРМ-502, ЕРМ-502Х; источники оптического излучения ELS-500-NNN, где NNN - одна из моделей излучателя 12D, 23BL, 235BL, 01-VCL; тестеры оптические EOT-502-NNN, EOT-502X-NNN, где NNN - одна из вышеперечисленных моделей излучателя.

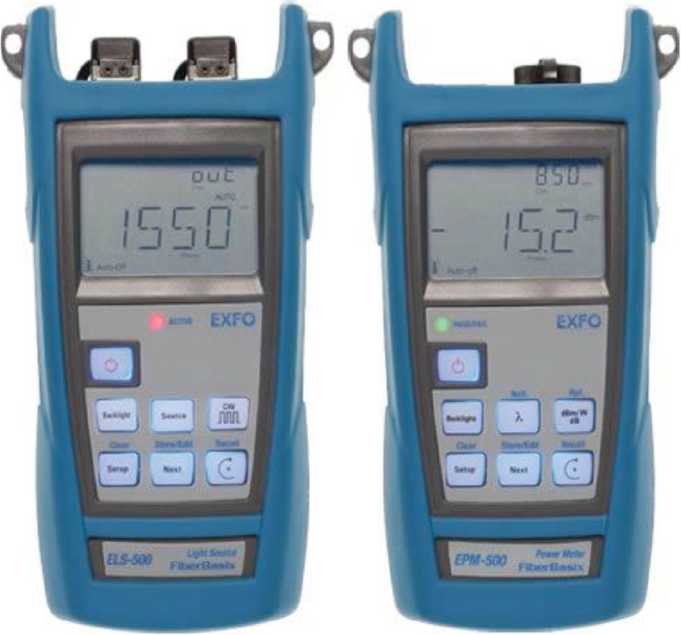

Рисунок 1 - Общий вид тестера

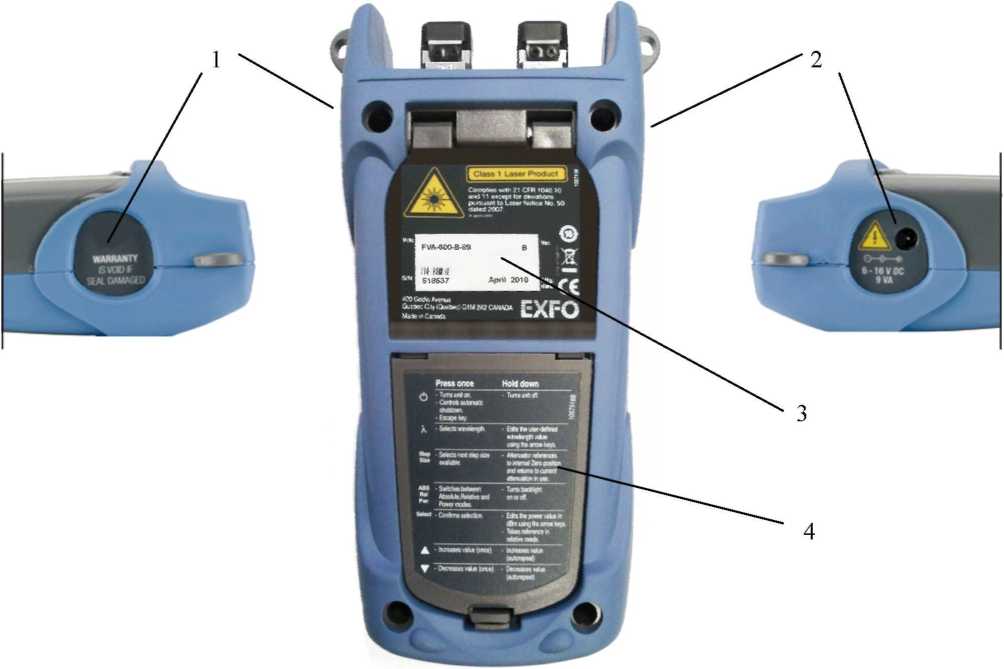

Рисунок 2 - Схема корпуса тестера - вид сзади/сбоку
1,2 — места нанесения защитных наклеек; 3 - место нанесения маркировки (под откидывающейся подставкой); 4 - аккумуляторный отсек.
Состав комплекта тестера представлен в таблице 3.
Таблица 3
Наименование |
Количество |
Тестер оптический ЕОТ-500 |
1 |
Литиевый аккумулятор |
1 |
Волоконно-оптический адаптер FOA-XX |
1 |
Блок питания / зарядное устройство |
1 |
Измеритель оптической мощности ЕРМ-500. Источник оптического излучения ELS-500. Тестер оптический ЕОТ-500. Руководство по эксплуатации |
1 |
Мягкий кейс для транспортировки и хранения |
1 |
аттенюатора приведены в таблице 2
Таблица 2
Характеристика |
Модель измерителя оптической мощности | |||||
ЕОТ-502, ЕРМ-502 |
ЕОТ-502Х, ЕРМ-502Х | |||||
Диапазон длин волн измеряемого излучения, нм |
800... 1650 6 предустановленных значений | |||||
Длины волн калибровки, нм |
850, 1300, 1310, 1490, 1550, 1625 | |||||
Диапазон измерений оптической мощности (Р), дБм |
-70...+10 |
-55...+26 | ||||
Пределы допускаемого значения основной относительной погрешности измерений средней мощности оптического излучения на длинах волн калибровки, дБ |
( 0 4 Л 0,3+^А L А ) |
Г 12> L Aj | ||||
где А - численное значение мощности в нВт: А=10°’1Р+6 | ||||||
Пределы допускаемого значения основной относительной погрешности измере- |
( 0 4Л 0,2 + — L A j |
( 12^ 0,2+ — L А> |
Характеристика ний относительных уровней оптической мощности, дБ |
Модель измерителя оптической мощности | |
ЕОТ-502, ЕРМ-502 |
ЕОТ-502Х, ЕРМ-502Х | |
где А - численное значение мощности в нВт: А=10°’1Р+6 |
Характеристика |
Модель излучателя | |||
12D |
23BL |
235BL |
01-VCL | |
Длины волн излучения источника, нм |
850+25 1320+30 |
1310+20 1550+20 |
1310+20 1490+10 1550+20 |
850+20 |
Выходная мощность в непрерывном режиме, дБм, не менее |
-20 -20 (62,5/125 мкм) |
+1 +1 |
+1 -4,5 -3 |
-3 (50/125 мкм) |
Нестабильность мощности излучения за 15 минут (после 15 минут прогрева) , дБ, не более |
0,1 |
0,1 |
0,1 |
0,2 |
Режим модулированного излучения с частотами, Гц |
270; 1000; 2000 |
Габаритные размеры прибора, мм, не более |
190x100x62 |
Масса прибора, кг, не более |
0,48 |
Электропитание тестера осуществляется от фирменного литиевого аккумулятора или от сети переменного тока напряжением 220+22 В, частотой 50+0,5 Гц через блок пита-ния/зарядное устройство 9 В/1000 мА.
Условия эксплуатации тестеров:
-
- температура окружающей среды, °C.......................................-10 .. .+50
-
- относительная влажность воздуха при +20 °C, %............................95
