Номер по Госреестру СИ: 34995-13
34995-13 Мегаомметры цифровые
(5880, 5882)
Назначение средства измерений:
Мегаомметры цифровые 5880, 5882 (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления, в том числе электрического сопротивления изоляции.

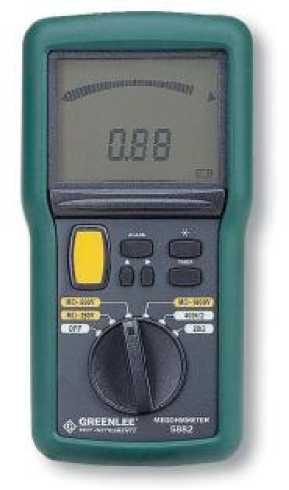

Внешний вид.
Мегаомметры цифровые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.05.2018
Номер записи - 121606
ID в реестре СИ - 344006
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. GT-5882, мод. 5882, Мегаомметры цифровые 5880, 5882, Мегаомметр, 5880, Мегаомметр 5882, Мегаомметр 5880, TCS 815-877-0880, GREENLEE 5882, GREENLEE 5882, 5882, 5880, 5882, 5880,
Производитель
Изготовитель - Фирма "Greenlee Textron Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 121
Выдано извещений - 1
Кол-во периодических поверок - 59
Кол-во средств измерений - 22
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2018.12.07 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Мегаомметры цифровые (5880, 5882)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Greenlee Textron Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34995-13 06.05.2018 |
Мегаомметры цифровые, 5880, 5882 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35059-13 21.02.2023 |
Мультиметры цифровые, DM, PDMM, DML Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35077-13 06.05.2018 |
Тестеры электрические, GT-220, GT-540 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35189-13 12.03.2018 |
Мегаомметры, 5990 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35240-13 12.03.2018 |
Клещи электроизмерительные, CM, CMI, CMT Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37323-13 15.03.2018 |
Тестеры оптические с измерителями мощности и источниками оптического излучения, 560XL (измерители), 570XL и 580XL (источники) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52206-12 26.12.2017 |
Приборы кабельные, Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52990-13 15.03.2018 |
Тестеры оптические, 525N Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52991-13 15.03.2018 |
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности, DLS-350/355, TP-240 (источники) и RP-450-02, RP-460-03 (измерители) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60387-15 14.04.2020 |
Пирометры, TG-2000, TG-1000 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67607-17 30.05.2022 |
Клещи электроизмерительные, CM, CMH, CMI Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Мегаомметры цифровые (5880, 5882)
Стоимость поверки Мегаомметры цифровые (5880, 5882)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
2831 | 2451 |
|
Калининградский центр метрологии - структурное подразделение Калининградской железной дороги - филиала ОАО РЖД Калининградская область |
1528 | 2451 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1140 | 2451 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1334 | 2451 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
2730 | 2451 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель мегаомметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью мегаомметров цифровых 5880, 5882 указаны в документе «Мегаомметры цифровые 5880, 5882. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мегаомметрам цифровым 5880, 5882
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 Приказ Министерства здравоохранения и социального развития РФ № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-376/447-2012 «Мегаомметры цифровые 5880, 5882. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
-
- калибратор электрического сопротивления КС-100К5Т
диапазон воспроизведения электрического сопротивления: 100 кОм - 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015^R);
-
- магазин сопротивлений Р4831
диапазон воспроизведения электрического сопротивления: 0,021 - 111111 Ом; класс точности: 0,02.
Изготовитель
Фирма «Greenlee Textron Inc.», США
4455 Boeing Drive, Rockford, IL 61109-2988 USA
http://www.greenlee.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Мегаомметры цифровые 5880, 5882 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы мегаомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели мегаомметров расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. На верхней торцевой панели мегаомметров расположены входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи. Включение и выключение мегаомметров и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности мегаомметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений мегаомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на четырёхразрядном жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Особенностью модели 5882 является наличие встроенного таймера и возможность проводить измерения сопротивления изоляции в заданном временном интервале.
Фотография общего вида мегаомметров представлена на рисунке 1.
Рисунок 1 - Фотография общего вида мегаомметров цифровых 5880, 5882
Основные метрологические и технические характеристики мегаомметров цифровых
5880, 5882 представлены в таблицах 1 - 4.
Таблица 1 - Основные метрологические характеристики мегаомметров в режиме измерения электрического сопротивления изоляции
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
39,99 МОм |
0,01 МОм |
± (0,03 • R + 0,05 МОм) |
|
399,9 МОм |
0,1 МОм |
± (0,03 • R + 0,2 МОм) |
|
2 ГОм |
0,001 ГОм |
± (0,03 • R + 0,002 ГОм) |
Примечание - R - измеренное значение электрического сопротивления изоляции.
Таблица 2 - Основные метрологические характеристики мегаомметров в режиме тестирования электрических цепей на непрерывность
|
Предел измерений |
Разрешение |
Предел допускаемой абсолютной погрешности измерений |
|
20 Ом |
0,01 Ом |
± (0,03 • R + 0,01 Ом) |
Примечание - R - измеренное значение электрического сопротивления.
Таблица 3 - Основные метрологические характеристики мегаомметров в режиме измерения электрического сопротивления
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
399,9 Ом |
0,1 Ом |
± (0,03 • R + 0,5 Ом) |
|
3999 Ом |
1 Ом |
± (0,03 • R + 5 Ом) |
|
39,99 кОм |
0,01 кОм |
± (0,03 • R + 0,01 кОм) |
|
399,9 кОм |
0,1 кОм |
± (0,03 • R + 0,1 кОм) |
Примечание - R - измеренное значение электрического сопротивления.
Таблица 4 - Основные технические характеристики мегаомметров
|
Наименование параметра |
Значение |
|
Питание |
6 элементов питания 1,5 В типа АА (NEDA 15A, IEC LR6) |
|
Условия эксплуатации:
|
от минус 10 до плюс 55 80 |
|
Г абаритные размеры (длина х ширина х высота), мм |
210 х 110 х 60 |
|
Масса, кг, не более |
0,85 |
