Номер по Госреестру СИ: 34319-07
34319-07 Клещи-мультиметры
(F)
Назначение средства измерений:
Клещи - мультиметры серии F предназначены для измерения напряжения, силы, частоты, пиковых значений, гармонических искажений, сдвига фаз, коэффициента мощности и мощности переменного тока, напряжения, силы и мощности постоянного тока, сопротивления, ёмкости и температуры.

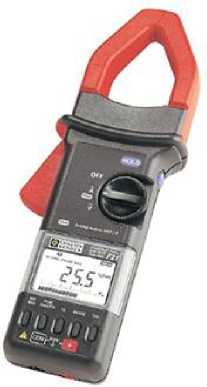

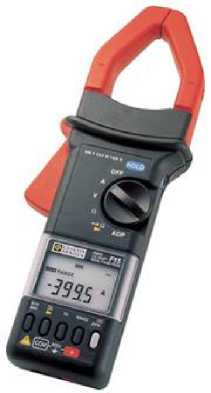

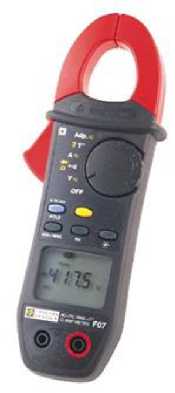

Внешний вид.
Клещи-мультиметры
Рисунок № 1
Внешний вид.
Клещи-мультиметры
Рисунок № 2
Внешний вид.
Клещи-мультиметры
Рисунок № 3

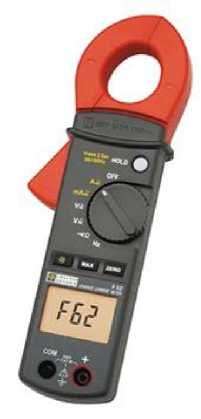

Внешний вид.
Клещи-мультиметры
Рисунок № 4
Программное обеспечение
.Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Встроенное |
Микропрограмма |
- |
- |
- |
Встроенное ПО (микропрограмма) реализовано аппаратно и метрологические
характеристики нормированы с его учётом. Микропрограмма заносится в программируемое постоянное запоминающее устройство и недоступно потребителю.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам -мультиметрам серии F-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Поверка
Поверкаосуществляется по документу МП 34319-07 «Клещи - мультиметры серий F и МХ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 4.10. 2006 г.
При поверке используется калибратор универсальный Fluke 5520 с токовой катушкой (напряжение постоянного тока от 1 мкВ до 1050 В, погрешность ± 0,004; Сила постоянного тока от 0,05 до 1200 А, погрешность ± 0,01; напряжение переменного тока 0,05-1000 В, погрешность ± 0,045; Сила переменного тока 0,05 -1200 А, погрешность 0,2; частота 0,5 Гц-10 МГц, погрешность ± 0,0025; мощность 5 ВА - 600 кВА, погрешность ± 0,1; Cos ф от 0 до 1, погрешность ± 0,01; сопротивление 1 Ом - 400 МОм, погрешность ± 0,01; Напряжение термопар Гр. B,C,E,J,K,N,R,S,T для температур от -200 до 630 OC, погрешность ± 0,03 OC).
Изготовитель
Фирма «CHAUVIN-ARNOUX», ФранцияАдрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89 http://www.chauvin-arnoux. com
Заявитель
ООО «Диагност»
Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314
E-mail: diagnost@diagnost.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения - проверка состояния и режимов работы электроустановок при наладке и обслуживании.
Клещи - мультиметры серии F (далее - приборы) построены на базе специализированных многофункциональных измерительных микросхем с аналого-цифровым преобразованием.
Управление установкой режимов, процессом измерения, запоминанием результатов, сервисными функциями и дисплеями осуществляется встроенными микропроцессорами. Гармонические искажения вычисляются встроенными сигнальными процессорами. Все модели, за исключением F11 и F62, имеют детекторы истинных среднеквадратичных значений (TRMS), улучшающие характеристики на переменном токе.
Приборы имеют запоминание текущего, минимального и максимального значений измеряемой величины, тесты диодов и обрыва цепи, интерфейс стандарта RS232.
С целью измерения токов большой силы их ввод производится с помощью клещей токовых, входящих в конструкцию приборов. Клещи, предназначенные для измерения силы только переменного тока, выполнены как трансформатор тока с разъёмным сердечником. Для измерения силы постоянного и переменного тока, используются клещи с преобразователем Холла, встроенным в зазор магнитопровода клещей, преобразующим напряженность магнитного поля в нём, создаваемую измеряемым током, в пропорциональное напряжение.
Наиболее простой группой приборов серии F являются модели F01, F03, F05, F07 и F09, измеряющие силу и напряжение переменного и постоянного тока, сопротивление, тестируют диоды и обрыв цепи. Выбор диапазонов измерения и вида тока - переменный или постоянный - выполняется автоматически. Имеют функцию запоминания максимума, минимума и текущего значения результатов измерения. Дополнительные измерительные функции моделей:
-
- F03, F07 - температура
-
- F05, F07, F09 - мощность, частота, порядок следования фаз
-
- Модель F07 - вход преобразователей для использования в качестве тахометра, измерителя освещенности, РН и других величин.
Модель F3N измеряет значения силы переменного тока, частоту, имеет быстрый графический указатель измеряемой величины, функции выбора диапазона измерения. Дополнительные функции: измерение пикового (1мс) значения тока и усредненных (3 с) значений тока и частоты, запоминание максимума, минимума и текущего значения результатов измерения, длительная запись.
Модели F11, F13, F15 измеряют переменный ток, переменное напряжение, сопротивление, тестируют обрыв цепи со звуковой сигнализацией. Особенности моделей:
-
- F15 по отношению к F13 имеет расширенный диапазон силы токов, запоминание минимального, измеряемого и максимального значения, автоматические коррекцию нуля и отключение по времени отсутствия обращения. Дисплей кроме цифровой индикации имеет индикацию в виде линейки переменной длины.
Модели F21, F23, F25 и F27 измеряют силу и напряжение переменного и постоянного тока, анализируют гармоники, для чего в их состав введен сигнальный процессор. Дополнительные измерительные функции и особенности моделей:
- F21 измеряет коэффициент амплитуды и суммарные гармонические искажения. Имеет однострочный цифровой дисплей и аналоговый для силы тока.
- F25 измеряет амплитуду каждой гармоники вплоть до 25-й в абсолютных значениях напряжения и силы тока или в процентах, имеет двустрочный буквенно-цифровой дисплей.
- F23 и F27 частоту, активную, реактивную и кажущуюся мощность, коэффициент мощности, коэффициент амплитуды и гармонические искажения. При этом F23 измеряет суммарный коэффициент гармонических искажений, а F27- каждую гармонику вплоть до 25-й, снабжен оптическим изолированным интерфейсом RS232. Модели F23 и F27 имеют трёхстрочный буквенно-цифровой дисплей. Дополнительная функция F27 - измерение коэффициента трансформации.
F62 и F65 - предназначены для обслуживания электрооборудования больших зданий. Измеряют напряжение постоянного и переменного тока, силу и частоту переменного тока, сопротивление, тестируют диоды и обрыв цепи. Имеют высокую помехоустойчивость, что важно для токов утечки и проверки устройств защитного отключения с малыми токами срабатывания. F65 отличается от F62 измерением переменного тока в истинных среднеквадратических значениях (TRMS).
Все приборы выполнены в виде токовых клещей с увеличенной ручкой, в которой размещены измерительная схема, органы управления и жидкокристаллические дисплеи.
Все приборы имеют автономное питание от встроенных батарей или аккумуляторов.
F01, F03, F05,
F07, F09, F3N
F11, F13, F15,
F21, F23
F25, F27
F62, F65
Рис 1 - Внешний вид клещей
Несанкционированный доступ внутрь клещей предотвращается пломбированием одного из винтов соединения передней и задней частей кожуха ручки на задней стороне корпуса.
Клещи - мультиметр..........................................................................................................................1 шт.
Комплект измерительных кабелей...................................................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Знак утверждения типаЗнак утверждения типа наносится на верхнюю часть передней части корпуса наклейкой и руководство по эксплуатации типографским способом.
Таблица 2 - Основные технические характеристики
Модель |
Измеряемые величины |
Диапазон измерений |
Допускаемая основная погрешность |
Сила переменного тока, A |
40-400 |
± (0,015x1 +10 е.м.р.) | |
F01 |
400-700 |
± (0,012xI +2 е.м.р.) | |
Частота, Гц |
0,5-10000 |
± (0.004xF +1 е.м.р.) | |
Частота, Гц |
0,5-10000 |
± (0,004xF +1 е.м.р.) | |
F02 |
Сила переменного тока, |
40-400 |
± (0,015xI +10 е.м.р.) |
среднее значение, A |
400-700 |
± (0,012xI +2 е.м.р.) | |
Пиковые значения, А |
40-1000 |
± (0,015xI +10 е.м.р.) | |
Сила переменного тока, A |
0-400 |
± (0,01 xI +2 е.м.р.) | |
Сила постоянного тока, A |
0-40 |
± (0,015xI +10 е.м.р.) | |
40-600 |
± (0,015xI +2 е.м.р.) | ||
Напряжение переменного тока, B |
0-40 |
± (0,01 xU+5 е.м.р.) | |
F03 |
40-600 |
± (0,01 xU+2 е.м.р.) | |
Напряжение постоянного. тока, B |
0-40 |
± (0,01 xU +5 е.м.р.) | |
40-900 |
± (0,01 xU +2 е.м.р.) | ||
Сопротивление, Ом |
0-4000 |
± (0,01 xR +2 е.м.р.) | |
Температура, °С |
От -50 до 1832 |
± 0,01xT +1,5 °С | |
Сила переменного тока, A |
0,02-39,9 |
± (0,015xI +10 е.м.р.) | |
40-600 |
± (0,01 xI +2 е.м.р.) | ||
Сила постоянного тока, A |
0,02-39,9 |
± (0,015xI +10 е.м.р.) | |
40-600 |
± (0,01 xI +2 е.м.р.) | ||
F05 |
Напряжение переменного тока, B |
0,02-39,9 40-600 |
± (0,01 xU +5 е.м.р.) ± (0,01 xU+2 е.м.р.) |
Напряжение постоянного тока, B |
0,02-600 |
± (0,01 xU+2 е.м.р.) | |
Сопротивление, Ом |
0-39,99х103 |
± (0,01 xR +2 е.м.р.) | |
Частота, Гц |
10-20х103 |
± (0,004xF +1 е.м.р.) | |
Мощность, Вт |
5-240Х103 |
± (0,02xP +1 е.м.р.) | |
Сила переменного тока, A |
0-40 |
± (0,015xI +10 е.м.р.) | |
40-600 |
± (0,012xI +2 е.м.р.) | ||
Сила постоянного тока, A |
0-40 |
± (0,015xI +10 е.м.р.) | |
40-600 |
± (0,012xI +2 е.м.р.) | ||
Напряжение переменного тока, B |
0-40 |
± (0,01 xU +5 е.м.р.) | |
F07 |
40-600 |
± (0,01 xU+2 е.м.р.) | |
Напряжение постоянного тока, B |
0-40 |
± (0,01 xU+5 е.м.р.) | |
40-900 |
± (0,01 xU+2 е.м.р.) | ||
Сопротивление,Ом |
0-40х103 |
± (0,01 xR+2 е.м.р.) | |
Частота, Гц |
10-20х103 |
± (0,004xF +1 е.м.р.) | |
Температура, ОС * |
От -50 до 1832 |
± 0,01xT +1,5 оС |
Модель |
Измеряемые величины |
Диапазон измерений |
Допускаемая основная погрешность |
Сила переменного тока, A |
0,20-39,99 |
± (0,015x1 +10 е.м.р.) | |
40,0-600 |
± (0,01x1 +2 е.м.р.) | ||
Сила постоянного тока, A |
0,20-39,99 |
± (0,015x1 +10 е.м.р.) | |
40,0-600 |
± (0,01x1+2 е.м.р.) | ||
Напряжение переменного тока, B |
0,20-39,99 |
± (0,01 xU +5 е.м.р.) | |
F09 |
40,0-600 |
± (0,01 xU+2 е.м.р.) | |
Напряжение постоянного тока, B |
0,20-39,99 |
± (0,01 xU+5 е.м.р.) | |
40,0-600 |
± (0,01 xU+2 е.м.р.) | ||
Сопротивление, Ом |
0,0-39,99х103 |
± (0,01 xR +2 е.м.р.) | |
Мощность, Вт |
5-240 x103 |
± (0,02xP +1 е.м.р.) | |
Частота, Гц |
10,00-19,99x103 |
± (0,004xF+1 е.м.р.) | |
F3N |
Сила переменного тока, A |
0,3 -1000 (пиковая) |
± (0,025x1 +5 е.м.р.) |
Частота, Гц |
0,5 -10000 |
± (0,001 xF+2 е.м.р.) | |
Сила переменного тока, A |
0,5-700 |
± (0,025x1 +5 е.м.р.) | |
Напряжение переменного тока, B |
0,1-399,9 |
± (0,015xU+5 е.м.р.) | |
400-600 |
± (0,015xU+3 е.м.р.) | ||
F11 |
Напряжение постоянного тока, B |
0,1-399,9 |
± (0,01 xU+3 е.м.р.) |
400-600 |
± (0,01 xU+2 е.м.р.) | ||
Сопротивление,Ом |
0,2-399,9 400-3999 |
± (0,01 xR +5 е.м.р.) ± (0,01 xR +3 е.м.р.) | |
Сила переменного тока, A |
0,5-700 |
± (0,025x1 +5 е.м.р.) | |
Напряжение переменного тока, B |
0,1-399,9 |
± (0,0 xU+10 е.м.р.) | |
400-600 |
± (0,01 xU+2 е.м.р.) | ||
F13 |
Напряжение постоянного тока, B |
0,2-399,9 400-600 |
± (0,01 xU+3 е.м.р.) ± (0,01 xU+2 е.м.р.) |
Частота, Гц |
0-4000 |
± (0,001 xF+2 е.м.р.) | |
Сопротивление, Ом |
0,2-399,9 400-3999 |
± (0,01 xR+5 е.м.р.) ± (0,01 xR +3 е.м.р.) | |
0,5-49,9 |
± (0,02xI +10 е.м.р.) | ||
Сила переменного тока, A |
50,0-800 |
± (0,025xI+2 е.м.р.) | |
800-1000 |
± (0,05xI+5 е.м.р.) | ||
0,5-49,9 |
± (0,02xI +10 е.м.р.) | ||
Сила постоянного тока, A |
50,0-399,9 |
± (0,025xI+2 е.м.р.) | |
400-800 |
± (0,025xI+5 е.м.р.) | ||
800-1400 |
± (0,08xI +5 е.м.р.) | ||
F15 |
0,2-0,3999 |
± (0,015xU+7 е.м.р.) | |
Напряжение переменного тока, B |
0,400-3,999 |
± (0,015xU+2 е.м.р.) | |
4,00-39,99 |
± (0,015xU+4 е.м.р.) | ||
40,0-600 |
± (0,015xU+1 е.м.р.) | ||
0,040-0,3999 |
± (0,01 xU+3 е.м.р.) | ||
Напряжение постоянного тока, B |
0,400-39,99 |
± (0,01xU+2 е.м.р.) | |
40,0-600 |
± (0,01 xU+1 е.м.р.) | ||
Сопротивление,Ом |
0,5-399,9 400-39,99 x106 |
± (0,015xR +7 е.м.р.) ± (0,015xR +4 е.м.р.) | |
Сила переменного тока, A |
0,05-700 |
± (0,02xI +2 е.м.р.) | |
F21 |
Напряжение перемен. тока, B |
0,05-600 |
± (0,015xU +10 е.м.р.) |
Коэффициент амплитуды |
1-10 |
± (0,05 +2 е.м.р.). | |
Гармонические искажения |
Суммарно 0-100 |
± (0,01 +2 е.м.р.) | |
Сила переменного тока, A |
0,30-1000 |
± (0,02xI +2 е.м.р.) | |
Напряжение перемен. тока, B |
0,05-600 |
± (0,01 xU +10 е.м.р.) | |
F23 |
Мощность, Вт |
10-599,9 x103 |
± (0,02xP +2 е.м.р.) |
Модель |
Измеряемые величины |
Диапазон измерений |
Допускаемая основная погрешность |
Частота, Гц |
0,5-999,9 |
± (0,001 xF +2 е.м.р.) | |
1000-9999 |
± (0,002xF +2 е.м.р.) | ||
F23 |
(10-19,99) x103 |
± (0,005xF +2 е.м.р.) | |
Гармонические искажения |
до 25-й (40-70) Гц |
± (0,01 +2 е.м.р.) | |
cos j |
±1 |
± (0,05 +2 е.м.р.) | |
Сила переменного тока, A |
0,30-1000 |
± (0,02xI +2 е.м.р.) | |
Напряжение перемен. тока, B |
0,05-600 |
± (0,01 xU+10 е.м.р.) | |
Частота, Гц |
0,5-19,99x103 |
± (0,001 xF +2 е.м.р.) | |
F25 |
Гармонические искажения |
По 1 гарм. до 25-й (40-70) Гц |
± (0,01 +2 е.м.р.) |
cos j |
±1 |
± (0,05 +2 е.м.р.) | |
Сила переменного тока, A |
0,30-1000 |
± (0,02xI +2 е.м.р.) | |
Сила постоянного тока, A |
0,30-1500 |
± (0,02 xI +2 е.м.р.) | |
Напряжение перемен. тока, B |
0,05-600 |
± (0,01 xU +10 е.м.р.) | |
Напряжение постоян. тока, B |
0,05-1500 |
± (0,01 xU+10 е.м.р.) | |
Мощность, Вт |
10-599.9 x103 |
± (0,02xP +2 е.м.р.) | |
F27 |
0,5-999.9 |
± (0,001 xF +2 е.м.р.) | |
Частота, Гц |
1000-9999 |
± (0,002xF +2 е.м.р.) | |
(10 -19,99) x103 |
± (0,005xF +2 е.м.р..) | ||
Гармонические искажения |
По 1 гарм. до 25й (40-70) Гц |
± (0,01+2 е.м.р.) | |
cos j |
±1 |
± (0,005 +2 е.м.р.) | |
0-60 х10-3 |
± (0,012xI +5 е.м.р.) | ||
0-600 х10-3 |
± (0,025xI +5 е.м.р.) | ||
Сила переменного тока, A |
0-10 |
± (0,012 xI +5 е.м.р.) | |
F62 |
0-80 |
± (0,025 xI +5 е.м.р.) | |
Напряжение перемен. тока, B |
0-600 |
± (0,010 xU +5 е.м.р.) | |
Напряжение постоян. тока, B |
0-600 |
± (0,012 xU +5 е.м.р.) | |
Частота, Гц |
0-1000 |
± (0,005x F +2 е.м.р.) | |
0-60 х10-3 |
± (0,012xI +5 е.м.р.) | ||
0-600х10-3 |
± (0,035xI +10 е.м.р.) | ||
Сила переменного тока, A |
0-10 |
± (0,012 xI +5 е.м.р.) | |
F65 |
0-80 |
± (0,035 xI +10 е.м.р.) | |
Напряжение перемен. тока, B |
0-600 |
± (0,012 xU +5 е.м.р.) | |
Напряжение постоян. тока, B |
0-600 |
± (0,012 xU +5 е.м.р.) | |
Частота, Гц |
0-1000 |
± (0,005xF +2 е.м.р.) |
Примечания -
е.м.р. - единица младшего разряда величины, отображаемой на дисплее.
* - напряжение термопары комплекта при данной температуре
U, I, F, P, R и Т - показания на дисплее измеряемых напряжения, силы тока, частоты, мощности, сопротивления и температуры
Дополнительная погрешность от изменения температуры окружающего воздуха в рабочих условиях не более 0,5 основной.
Таблица 3 - Габаритные размеры, масса, напряжение испытания изоляции
Модель |
Г абаритные размеры, мм (длина х ширина х высота) |
Диаметр кабеля, мм |
Масса, кг |
Напряжение испытания изоляции, В |
F01, F03, F05, F07, F09, F3N |
193x70x37 |
42 |
0,26 |
3700 (50 Гц) |
F11, F13, F15 |
254 x 97x 44 |
0,50 |
Модель |
Г абаритные размеры, мм (длина х ширина х высота) |
Диаметр кабеля, мм |
Масса, кг |
Напряжение испытания изоляции, В |
F21, F23 |
254 х 97 х 44 |
42 |
0,60 |
3700 (50 Гц) |
F25, F27 |
275 х 104 х 52 |
0,67 | ||
F62, F65 |
218х64х30 |
0,28 |
Таблица 4 - Рабочие условия и напряжение питания
Модель |
Температура, °С |
Максимальная относительная влажность, % |
Напряжение питания, В |
F01, F03, F05, F07, F09, F3N |
От 0 до +50 |
До 70 |
9 |
F11, F13, F15 |
До 95 | ||
F21, F23 |
От -10 до + 55 |
До 90 при температуре до 40 °С | |
F25, F27 |
6 | ||
F62, F65 |
От 0 до +40 |
До 80 |
3 |
Комплектность средства измерений
Клещи - мультиметр..........................................................................................................................1 шт.
Комплект измерительных кабелей...................................................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
