Принцип действия регистраторов основан преобразовании измеренного значения напряжения и силы переменного тока преобразуются в напряжения, значения которых прямо пропорциональны значениям измеряемых параметров. Полученные напряжения подаются на входы мультиплексора, работой которого управляет программируемая логическая интегральная схема.

Мультиплексор обеспечивает поочередную подачу напряжений на вход аналоговоцифрового преобразователя, который осуществляет их преобразование в цифровые коды, передаваемые в цифровой сигнальный процессор через программируемую логическую интегральную схему.

Цифровой сигнальный процессор осуществляет обработку цифровых кодов, содержащих измерительную информацию, и на основании полученных данных производит расчет параметров напряжения и тока, а также показателей качества электрической энергии.

Управление работой регистратора осуществляет центральный процессор.

Организацию взаимодействия всех элементов осуществляет программируемая логическая интегральная схема.

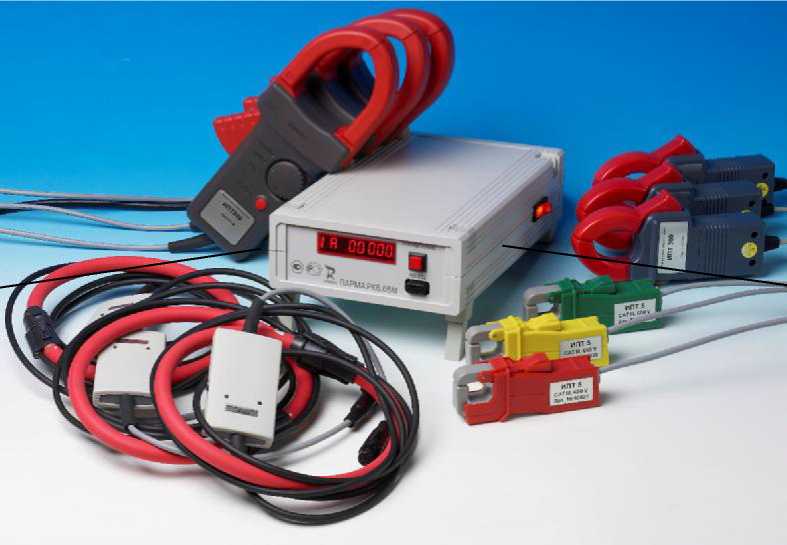

Регистраторы представляют собой малогабаритный переносной прибор, состоящий из измерительного блока и комплектов измерительных преобразователей тока ИПТ5, ИПТ300, ИПТ800, ИПТ3000 (далее по тексту ИПТ), по три ИПТ одного типа в комплекте.

Регистраторы имеют шесть изолированных от корпуса измерительных входов: три входа для измерения напряжений в однофазной или трехфазной электрической сети с изолированной или глухо заземленной нейтралью и три входа для измерения силы тока.

Регистратор автоматически производит измерения параметров электрической сети с последующим их усреднением и сохранением в энергонезависимой памяти.

Энергонезависимые часы реального времени позволяют все производимые измерения снабжать временными метками.

Зарегистрированные данные хранятся в энергонезависимой памяти регистратора.

На передней панели регистратора расположены восьмиразрядный дисплей - предназначен для просмотра текущих значений измеряемых параметров; кнопка «Управление» - для выбора отображаемых на дисплее текущих значений параметров, что позволяет убедиться в правильности подключения к регистратору измерительных каналов напряжения и тока и девяти контактный разъем последовательного порта RS-232 - для подключения регистратора к персональному компьютеру (ПК).

Программное обеспечение (ПО), входящее в комплект поставки регистратора, позволяет осуществлять:

- распечатку всех полученных данных.

ПО регистратора может работать на ПК с тактовой частотой 166 МГц и выше, под управлением операционной системы Windows версии "Windows 95" и выше.

• -  измерительный блок - 1 шт.;

• -  ИПТ 5 - 3 шт.;

• -  ИПТ 300 - 3 шт.;

• -  ИПТ 800 - 3 шт.;

• -  ИПТ 3000- 3 шт.;

• -  соединительный кабель RS232 - 1 шт.;

• -  Руководство по эксплуатации РА1.006.005-01РЭ - 1 экз.;

• -  Формуляр РА1.006.005-01 ФО - 1 экз.;

• -  компакт диск с ПО - 1 шт.;

• -  Кейс - 1 шт.

Примечание - Количество комплектов ИПТ определяется по требованию заказчика.

Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2 - Диапазоны измерений и пределы допускаемых основных погрешностей

Пределы допускаемой абсолютной погрешности хода встроенных часов не более ±3 с/сутки.

Регистрируемое предельное значение глубины провала напряжения, регистратора 100 %.

Максимальное напряжение измеряемой цепи с использованием ИПТ5 на изолированном проводе - 600 В, а на проводе без изоляции 30 В.

Коэффициент искажения синусоидальности кривой напряжения - от 0 до 30 %. Коэффициент искажения синусоидальности кривой тока - от 0 до 30 %. Входное сопротивление измерительных цепей напряжения не менее 500 кОм. Действующее значение напряжения прямой последовательности - от 0 до 520 В. Регистратор выдерживает в течение 1 минуты перегрузку по напряжению 780 В, действующего значения напряжения переменного тока.

Регистратор выдерживает перегрузку по току в течении 1 минуты в пределах 1,5 кратного действующего значения силы переменного тока конечного значения диапазона измерений, в зависимости от типа ИПТ.

Время установления рабочего режима - не более 60 с.

Продолжительность непрерывной работы регистратора в режиме регистрации, не менее 8 суток.

Потребляемая мощность регистратора не более 30 В •А.

Напряжение питания:

Электропитание регистратора должно осуществляться от сети переменного тока напряжением от 154 до 330 В и частотой 50 Гц.

Габаритные размеры регистратора: измерительного блока не более 280х76х165 мм, регистратор (измерительный блок в комплекте с ИПТ5, ИПТ300, ИПТ800 и ИПТ3000, упакованных в кейс) не более 590х525х225* мм.

Масса регистратора: измерительного блока не более 1,7 кг, регистратор (измерительный блок в комплекте с ИПТ5, ИПТ300, ИПТ800 и ИПТ3000, упакованных в кейс) не более 12,0* кг.

Примечание: * - габаритные размеры и масса регистратора в кейсе уточняются в зависимости от комплектации ИПТ.

Средняя наработка на отказ - не менее 25000 час.

Средний срок службы - не менее 10 лет.

Средне время восстановления работоспособного состояния, после установления неисправности, не более - 2 час.

Нормальные условия применения регистратора:

• -  температура окружающего воздуха 20 ± 5 °С;

• -  относительная влажность воздуха от 30 до 80 %;

• -  атмосферное давление от 84 до 106 кПа.

Рабочие условия применения регистратора:

• -  температура окружающего воздуха при измерении напряжения и силы тока в комплекте с ИПТ 5, ИПТ 300 и ИПТ 800 от минус 20 до плюс 55 °С;

• -  температура окружающего воздуха при измерении напряжения и силы тока в комплекте с ИПТ 3000 от минус 40 °С до плюс 55 °С.

• -  относительная влажность воздуха 80 % при 20 °С;

• -  атмосферное давление от 84,0 до 106,7 кПа.

Предельные условия транспортирования для группы 5 по ГОСТ 22261.
