Номер по Госреестру СИ: 33438-11
33438-11 Анализаторы нефтепродуктов
(Beacon 2000-II, Beacon 3000, Beacon 3000-II)
Назначение средства измерений:
Анализаторы нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II (далее -анализаторы) предназначены для поточного контроля показателей качества нефтепродуктов (октановое число, фракционный состав и т.д.) в соответствии с аттестованными методиками выполнения измерений
Внешний вид.

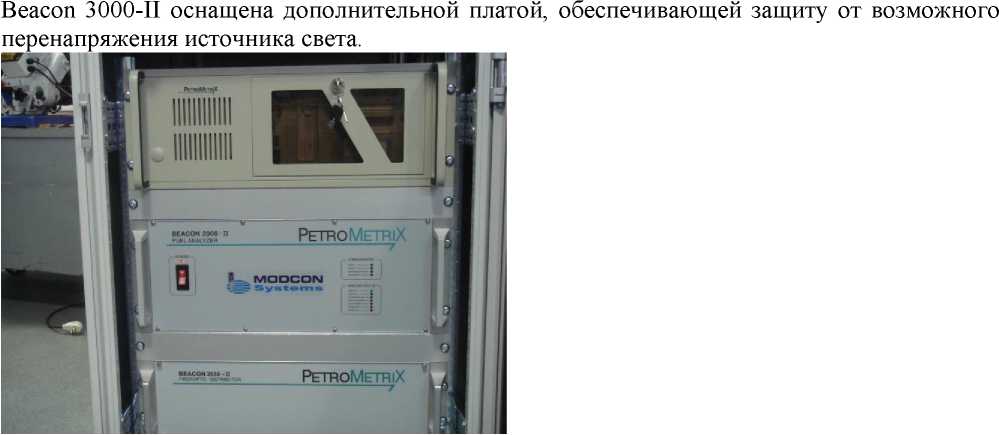

Анализаторы нефтепродуктов
Рисунок № 1
Внешний вид.

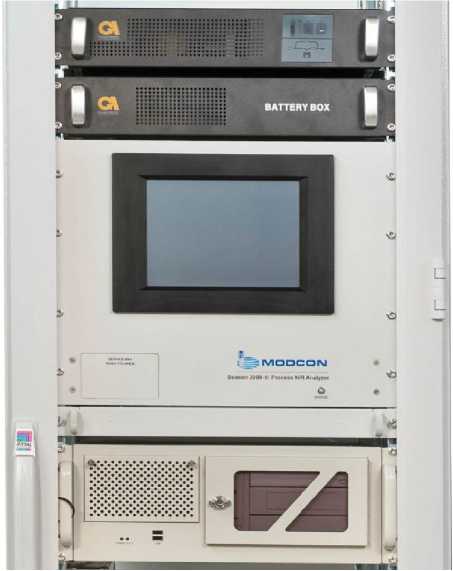

Анализаторы нефтепродуктов
Рисунок № 2
Внешний вид.

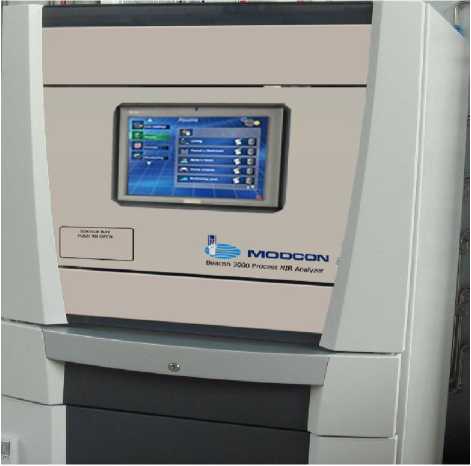

Анализаторы нефтепродуктов
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Beacon 2000 II (Petro) |
Data acquisition |
2.63 |
97578BF793587A65358 9A6E36AC9E813 |
MD5 |
Beacon 2000 II (Petro) |
HMI |
1.1 |
03610AA931ABF23969 DA9F4FD937720A |
MD5 |
Beacon 3000, Beacon 3000 II (БИК) |
Data acquisition +HMI |
1.2.24 |
4CB45C9F357ADEADF 22CB9FB3C2445DE |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исклю -чающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Программное обеспечение не влияет на метрологические характеристики анализаторов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на анализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II
Техническая документация фирмы-изготовителя.
Изготовитель
фирма « Modcon Systems Ltd », Израиль Адрес: Bornshtein str, South Akko Industrial Park, Israel 24121. Тел.: (9724) 9553955адрес в Интернет: www.modcon-systems.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.МоскваПринцип действия анализаторов нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II основан на измерении интенсивности оптического излучения, прошедшего через кювету (измерительный модуль) с исследуемым образцом нефтепродукта, в ближней инфракрасной области спектра.
Приборы градуируют по образцам нефтепродуктов, параметры которых измерены стандартизованными методами. Градуировочные характеристики заносят в память компьютера, входящего в состав прибора. Затем по специальной программе с применением методов многофакторного анализа проводится обработка полученных спектров и расчет физических свойств нефтепродуктов, а также содержания в них целевых компонентов.
Анализаторы Beacon 2000-II, Beacon 3000, Beacon 3000-II состоят из устанавливаемых непосредственно на потоке измерительных модулей (до 15 штук для Beacon 2000-II; 8 штук для Beacon 3000, Beacon 3000-II), помещаемых при необходимости в защитный корпус, и аналитического блока. В аналитический блок входят: источник излучения (галогенная лампа), детектор (фотодиодная матрица), реперный фильтр (Nd:YAG), предназначенный для периодической градуировки по длине волны и контроля фонового сигнала.
В аналитическом блоке проводится регистрация и обработка экспериментальных данных, поступающих от измерительных модулей по оптоволоконному кабелю длиной до 3200 метров, а также переключение измерительных модулей. Кроме того, анализаторы Beacon 2000-II, Beacon 3000, Beacon 3000-II комплектуются системами пробоотбора и пробоподго-товки.
Модели отличаются друг от друга дизайном и элементной базой; кроме того модель
Фотография общего вида Beacon 2000-II
Фотография общего вида Beacon 3000
Фотография общего вида Beacon 3000-II
Анализатор нефтепродуктов (Beacon 2000-11, Beacon 3000, Beacon 3000-II - по заказу). Аналитический блок - 1 экз.
Измерительный модуль - от 1 до 15 экз (по заказу).
Персональный компьютер - 1 экз.
лист № 4 всего листов 4 Система пробоотбора (по заказу).
Оптический кабель (по заказу).
Комплект программного обеспечения - 1 экз. Руководство по эксплуатации - 1 экз.
Методика поверки -1 экз.
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1
Относительное среднее квадратическое отклонение результатов измерений, не более, % |
2 |
Продолжительность измерения, с |
10.30 |
Время выхода на режим, мин |
10 |
Выходной сигнал |
цифровой (Modbus) |
аналоговый (4-20 мА) - опция | |
Напряжение питания, В |
110±10%, 220±10% |
Потребляемая мощность, Вт, не более |
250 |
Условия эксплуатации аналитического блока: | |
Температура окружающей среды, 0С |
0...45 |
Относительная влажность, % |
30...90 |
Допускаемые изменения температуры, 0С /час, не более |
5 |
Условия эксплуатации измерительного модуля: | |
Температура окружающей среды, 0С |
минус 40.70 |
Температура анализируемой жидкости |
от температуры помутнения до 160 °С |
Максимальное входное давление, Па |
40-105 |
Скорость потока, дм3/мин |
1.3 |
Габаритные размеры аналитического блока, мм, не более Beacon 2000-II |
600х800х800 |
Beacon 3000, Beacon 3000-II |
2000х600х800 |
Масса аналитического модуля, кг, не более Beacon 2000-II |
45 |
Beacon 3000, Beacon 3000-II |
90 |
Г абаритные размеры измерительного модуля, мм, не более |
160х300х380 |
Масса измерительного модуля, кг, не более |
7 |
